多轴联动桌面级教学实训机械臂结构

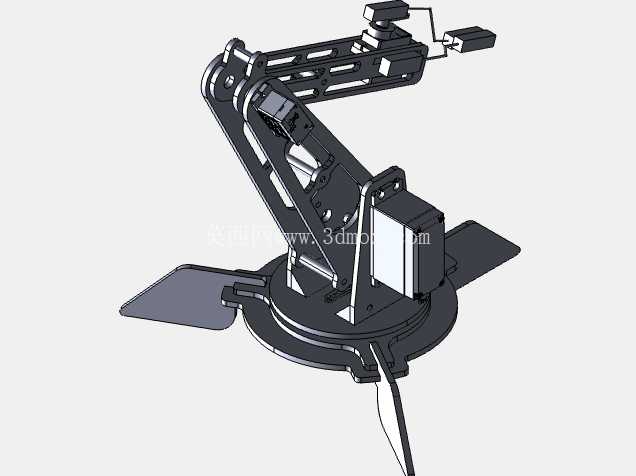

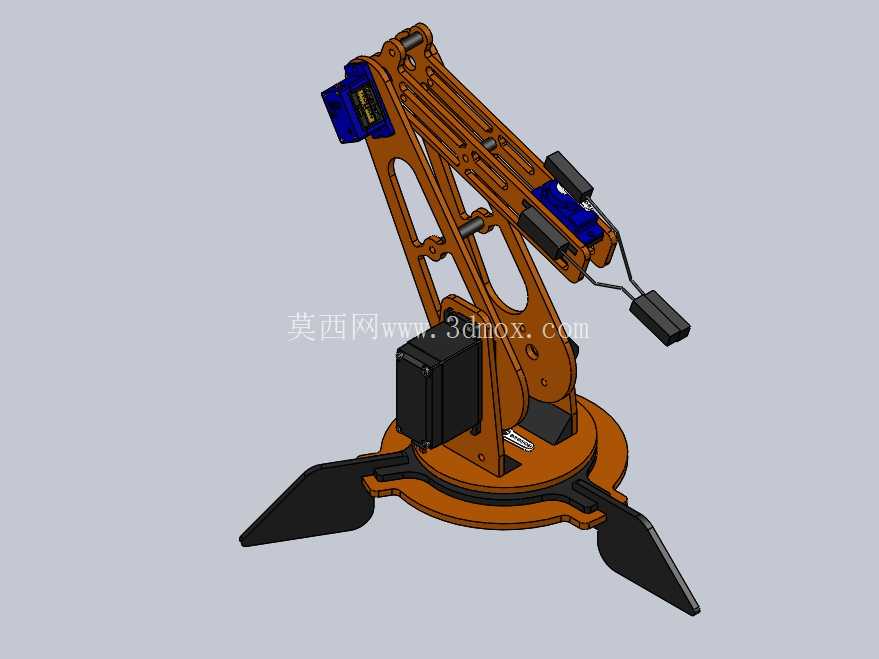

　　这款桌面级机械臂的结构设计，最初面向机电一体化教学实训场景开发，可覆盖从基础运动学演示到小型物料搬运、简易分拣作业的实训需求，也能作为创客空间、青少年科创教育的实操载体，适配桌面安装场景，不需要额外的大型安装基座，普通实验台、工作台面即可完成固定部署。从结构布局来看，整机采用多关节串联构型，底座为三支点支撑结构，三个支撑脚向外延伸形成稳定的三角形支撑边界，支撑脚末端做了加宽平面处理，安装时可通过螺栓直接固定在台面，也可搭配配重块实现无打孔快速部署，底座内部预留了舵机、控制板的安装腔体，走线从关节中空位置穿过，避免运动过程中线缆拉扯干涉。

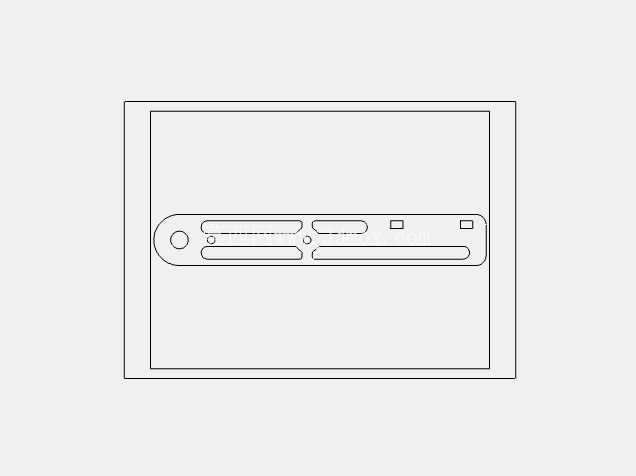

　　大臂采用镂空式桁架结构设计，在保证结构刚性的前提下尽可能降低臂身自重，减少关节驱动负载，臂身的镂空槽同时可作为线缆走线通道，也能适配激光切割加工的工艺特性，板材切割后直接拼接即可完成臂身主体装配，不需要复杂的机加工工序。小臂部分与大臂通过铰接关节连接，关节处预留了舵机安装位，可根据负载需求更换不同扭矩的舵机，末端执行器采用夹爪式结构，夹爪开合角度可通过舵机行程调节，能夹持小型块状、柱状物料，适配教学场景下的搬运、码垛实训操作。

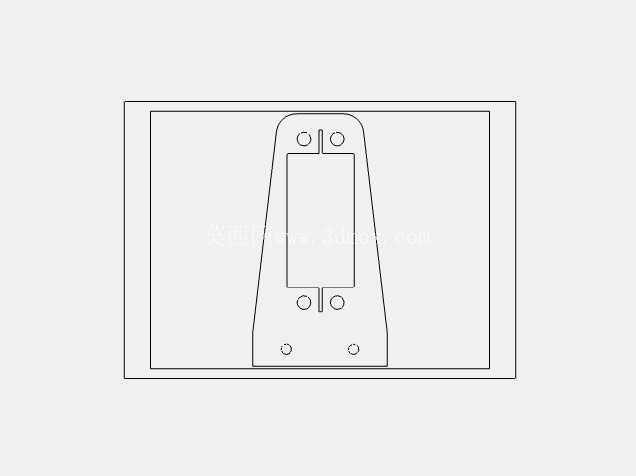

　　设计过程中充分考虑了两种加工工艺的适配性，所有结构件均可采用3D打印制作，也可将板材类零件转换为激光切割加工路径，采用亚克力、椴木层板等常见激光加工材料制作，降低制作成本，缩短加工周期，适合学生群体、科创爱好者自行制作装配。关节处的铰接孔位预留了轴承安装槽，装配时可加入微型轴承减少转动摩擦，提升关节运动的平顺性，降低舵机的负载损耗。整机的运动范围覆盖桌面上方半球形工作空间，底座可实现360度水平回转，大臂俯仰角度覆盖0到90度区间，小臂可配合大臂实现伸缩、俯仰动作，末端夹爪可独立完成开合操作，各关节的运动行程均做了机械限位设计，避免运动超程导致结构碰撞、舵机堵转损坏。从安装边界来看，整机底座最大直径不超过300毫米，完全伸展状态下臂展长度约400毫米，收拢状态下整体高度不超过350毫米，占用桌面空间极小，适合在实验室桌面、家庭创客工作台等狭小空间部署使用。结构设计过程中对各关节的受力做了简化校核，臂身采用对称式布局，避免偏载导致的关节磨损不均，底座支撑脚的分布角度经过优化，在臂身完全伸展到最大工作半径时，整机重心依然落在支撑三角形范围内，不会出现倾覆风险。

　　这款机械臂除了教学实训用途外，也可作为小型自动化作业的执行载体，搭配视觉模块、传感器后可完成简单的颜色识别分拣、定点搬运等轻量作业任务，结构的模块化设计也方便使用者根据自身需求更换末端执行器，比如更换为吸盘、画笔、焊笔等工具，拓展出绘图、小型焊接等不同功能。所有零件的装配均采用标准紧固件连接，没有特殊定制的非标连接件，使用者可直接采购标准螺丝、螺母、轴承完成装配，后期维护更换零件也十分方便，不需要专门定制替换件。
