多工位型材连续折弯加工设备结构设计

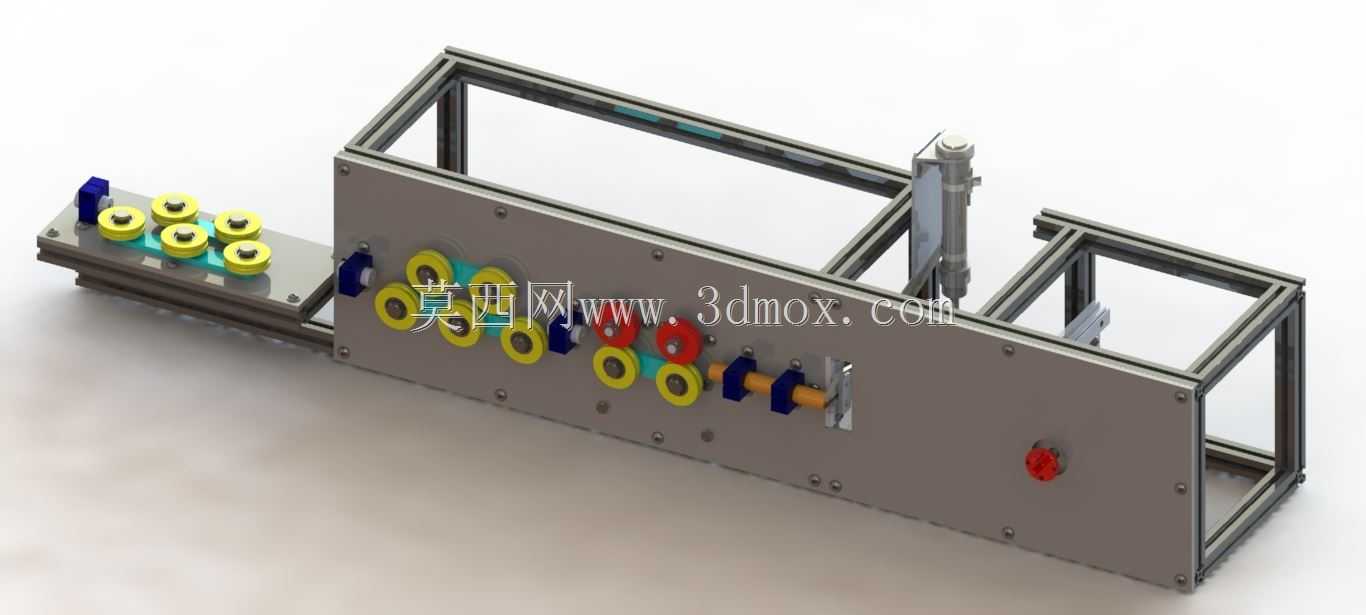

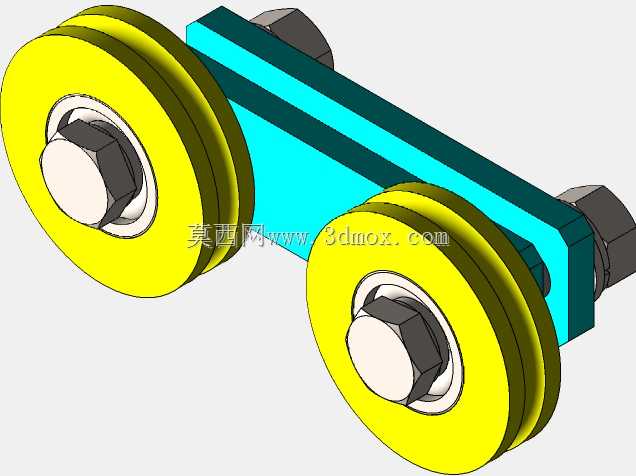

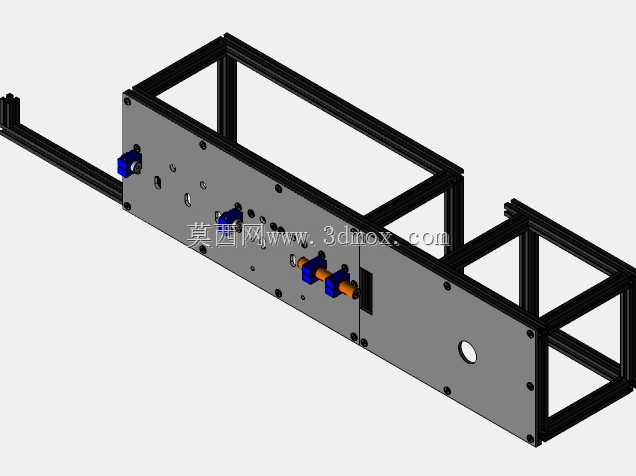

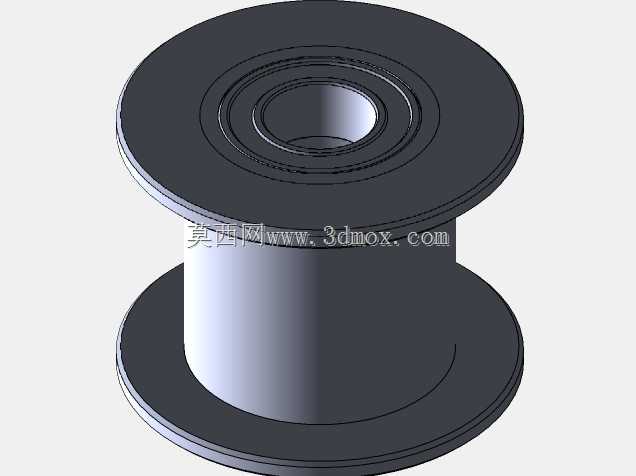

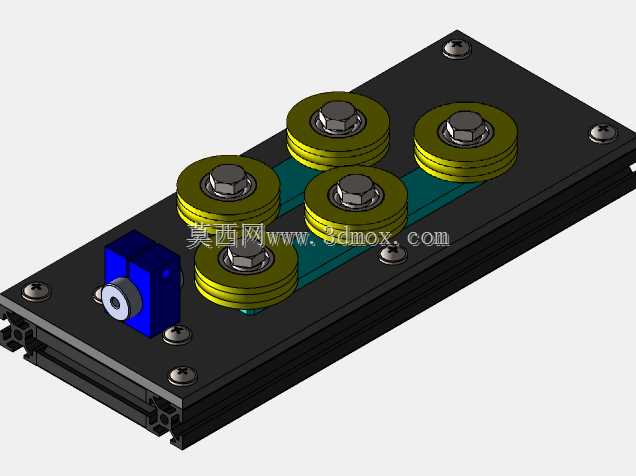

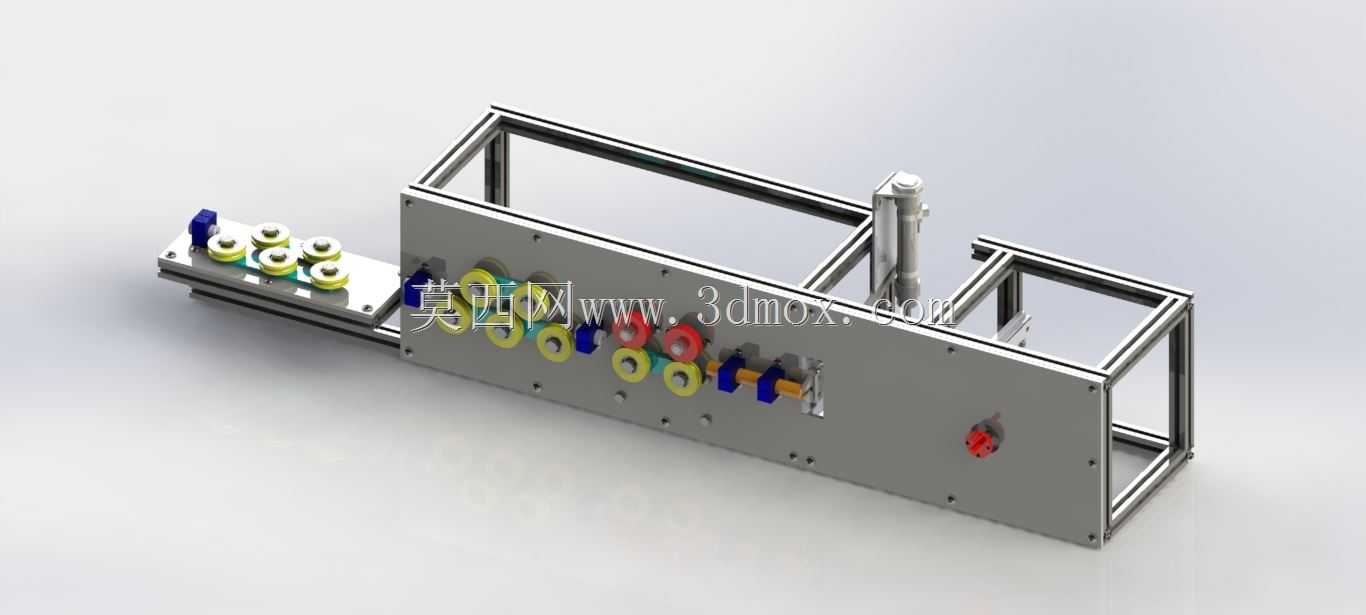

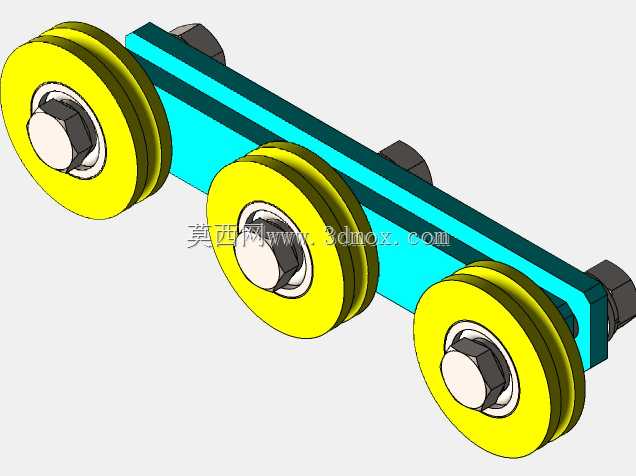

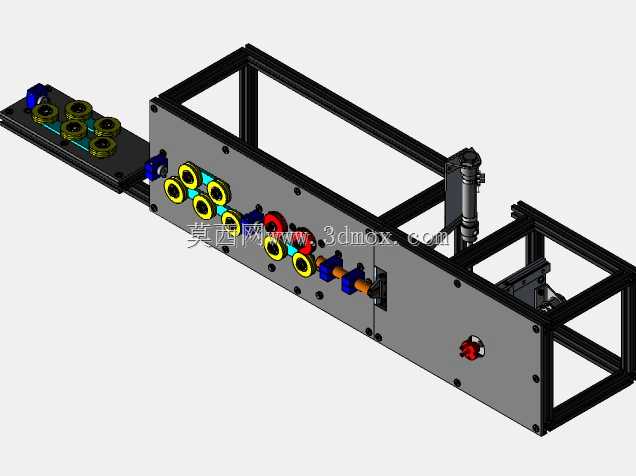

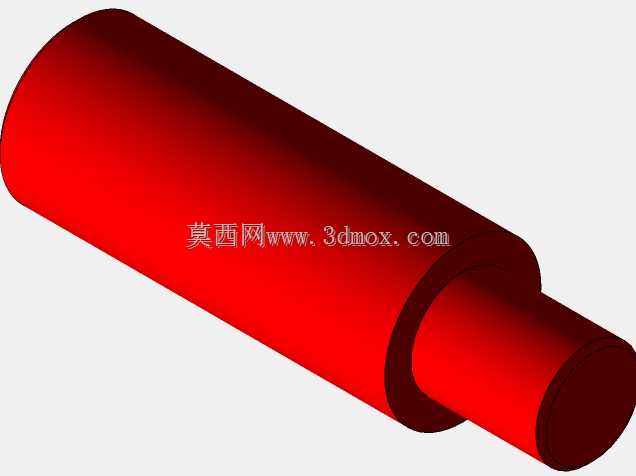

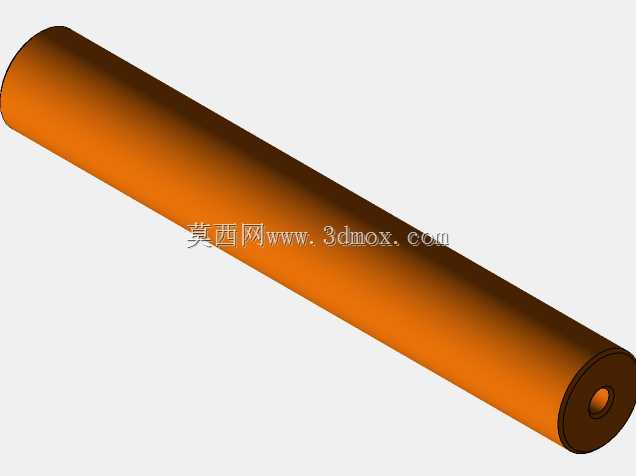

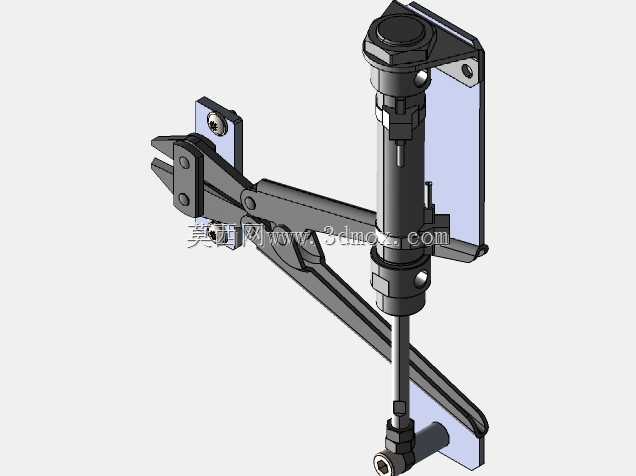

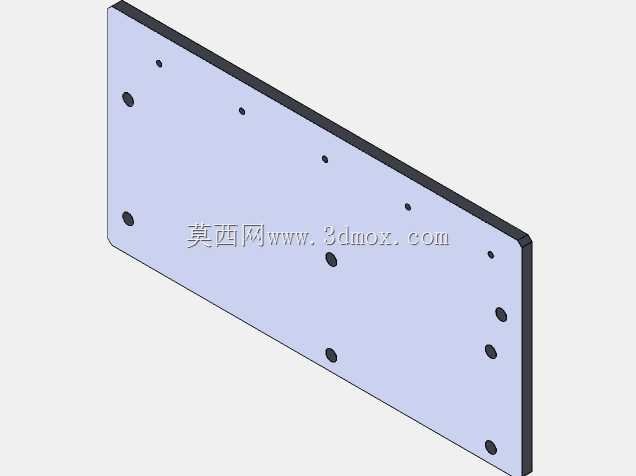

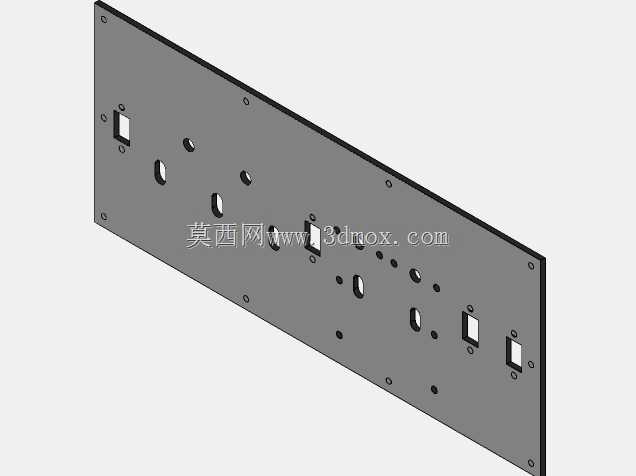

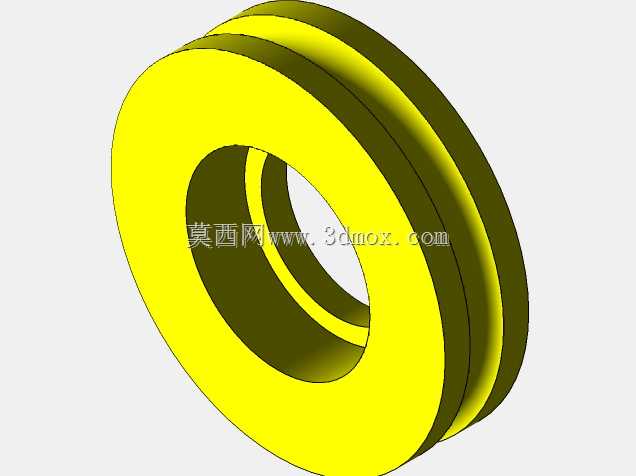

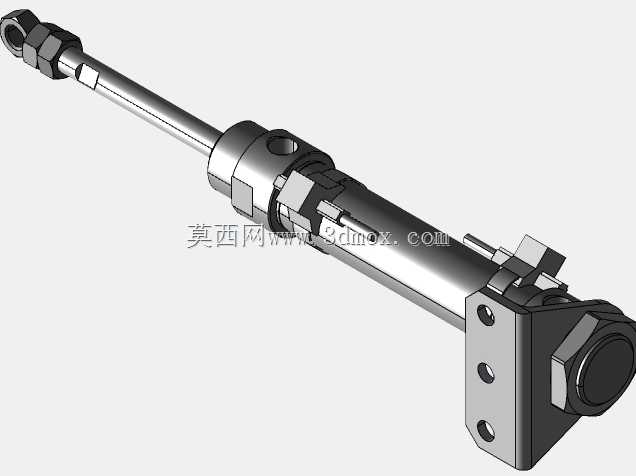

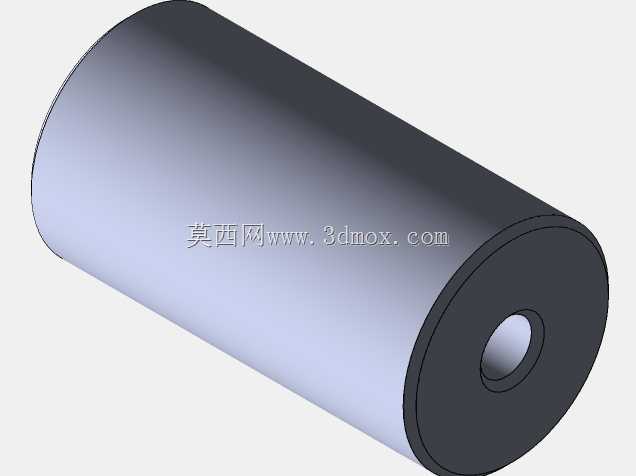

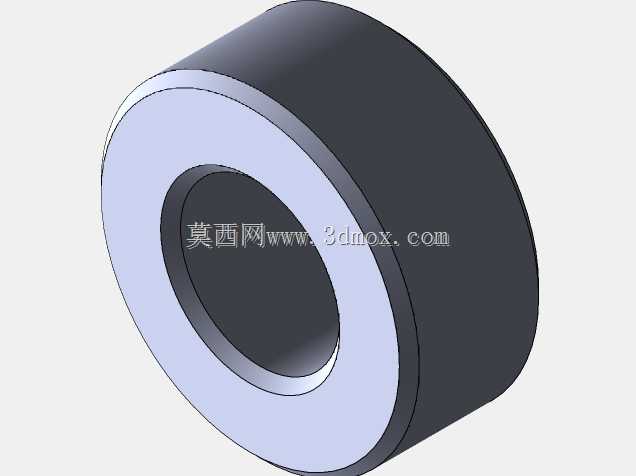

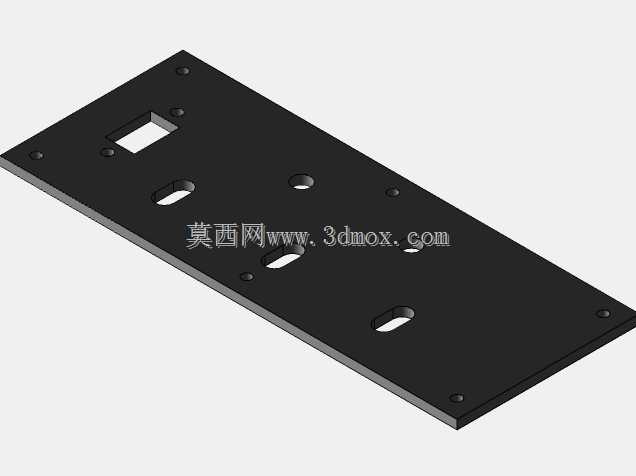

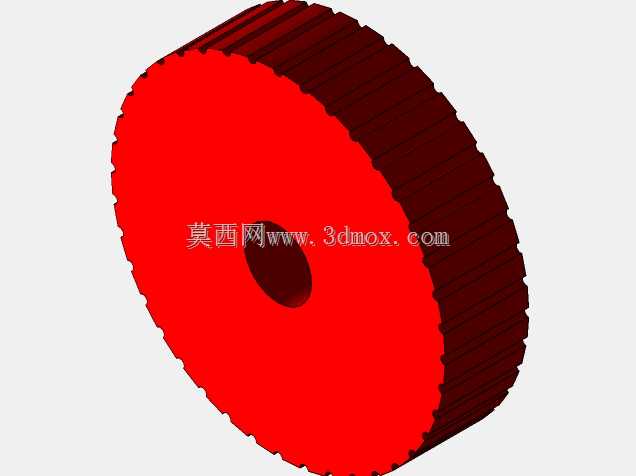

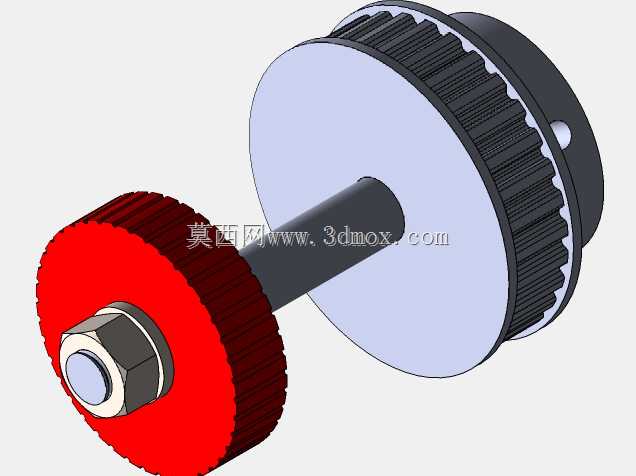

这款折弯加工设备主要面向薄型金属带材、小型异型材的连续折弯成型工序，常见于五金冲压配套产线、小型钣金件加工车间、电子五金配件生产场景中，可完成带料的多道次渐进折弯，替代传统单工位冲压折弯的多工序周转，减少工件多次装夹带来的形位误差。设备整体采用铝型材搭建方管焊接组合机架，安装时需预留前端送料延伸段、后端出料接料段的操作空间，机架底部预留地脚安装孔位，可直接固定在车间硬化地面或标准工作台面上，整体宽度适配常规车间1.2米宽操作通道，长度方向需预留至少1.8米的直线安装空间，避免送料路径出现干涉。从功能布局来看，设备进料端设置多组可调式导向压轮，可根据来料厚度、宽度调整压轮间隙与导向宽度，保证带料进入成型段时不会出现偏斜、翘边问题；成型段排布多组成型辊轮，每一组辊轮对应一道折弯角度的渐进成型，避免单次大角度折弯造成的材料应力集中、开裂回弹问题，辊轮安装座采用腰型孔固定结构，可根据不同折弯成型需求调整辊轮位置与压合深度，适配小批量多规格型材的快速换型需求。设备中部设置气动压合定位机构，在每一次送料到位后对工件进行压紧固定，保证折弯过程中工件不会出现窜动，提升折弯尺寸的一致性；侧方设置的调节手轮可同步调整成型辊组的压合间隙，无需逐个调整单组辊轮，减少换型调试的时间成本。设计过程中优先考虑了设备的维护便捷性，所有辊轮均采用快拆式轴端固定结构，磨损后可快速更换，无需拆解整个成型段机架；传动部分预留润滑注油点位，日常维护时可直接完成注油保养，无需拆解护板。设备的电控元件全部集成在机架内部的安装腔体内，外侧仅保留操作按钮与调节手柄，避免车间加工产生的金属碎屑进入电控区域造成元件损坏，同时机架外侧的护板采用快拆螺丝固定，检修时可快速拆卸完成故障排查。出料端预留了接料机构的安装接口，可直接配套小型输送带或者料框，实现成型工件的自动收集，减少人工取件的操作频次，适配连续化生产的作业节奏。
