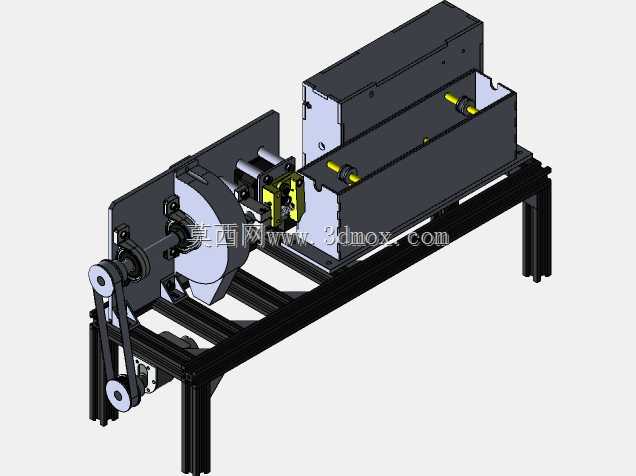

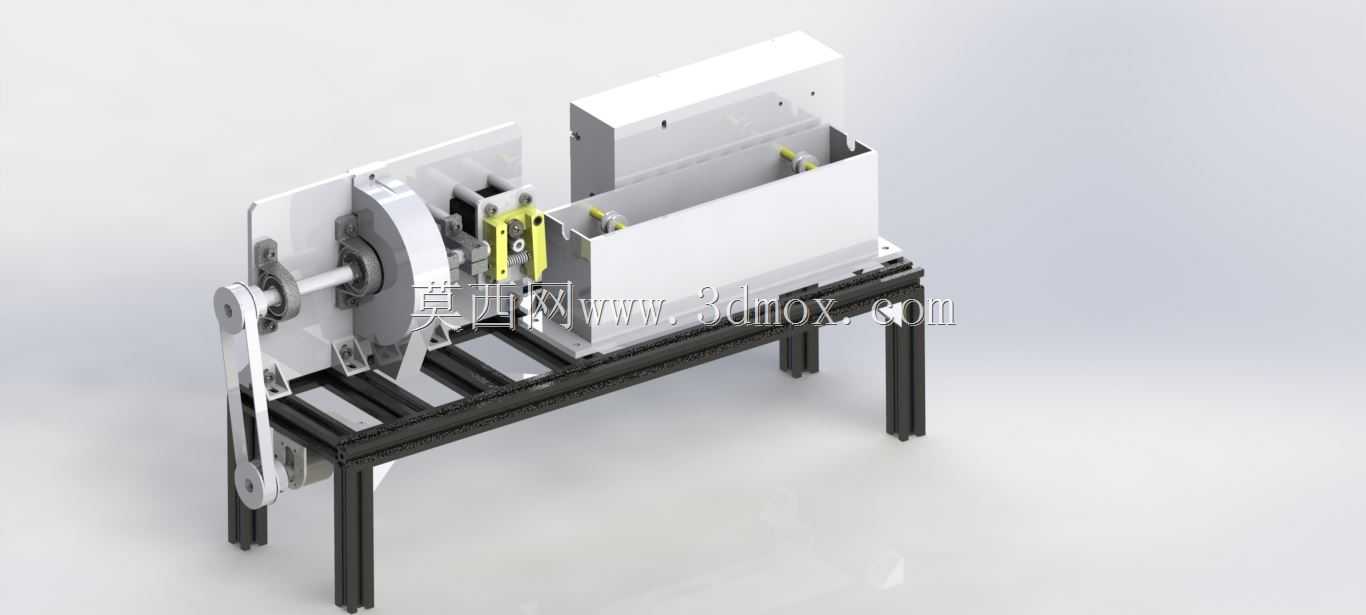

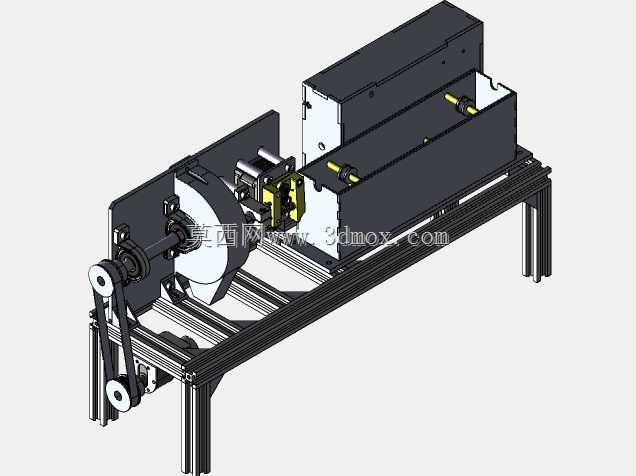

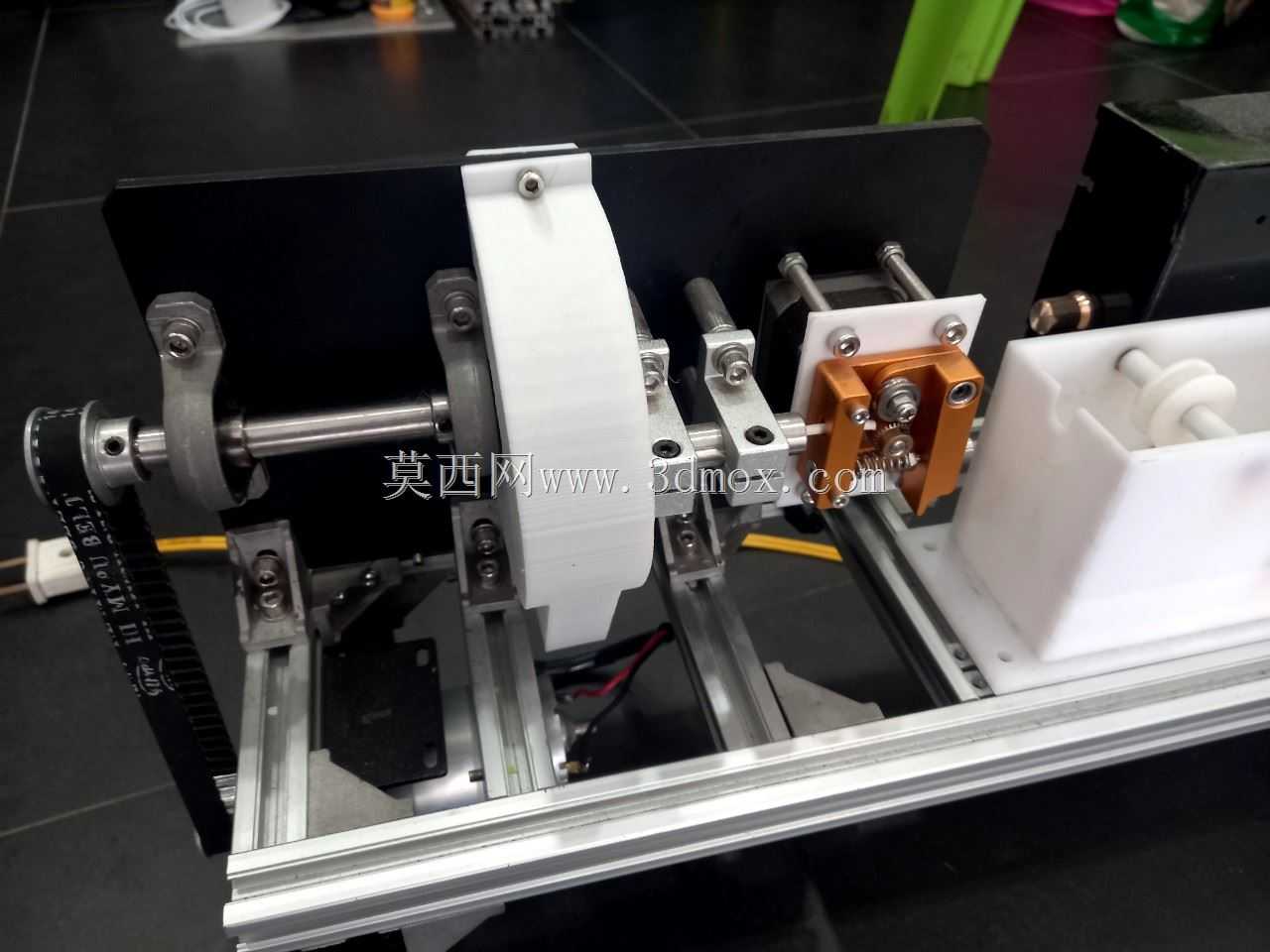

细线径塑料线材定长切割专用设备结构

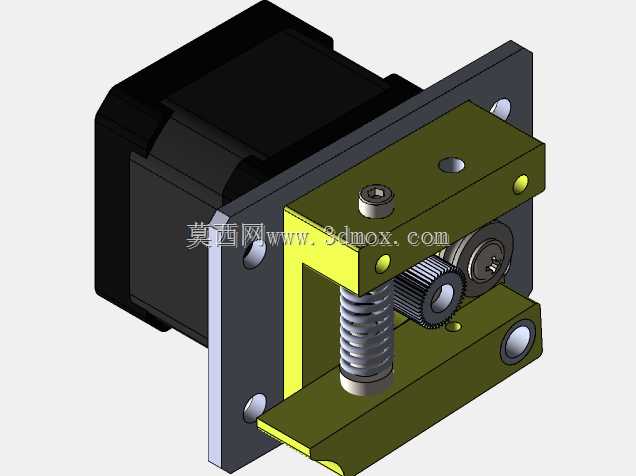

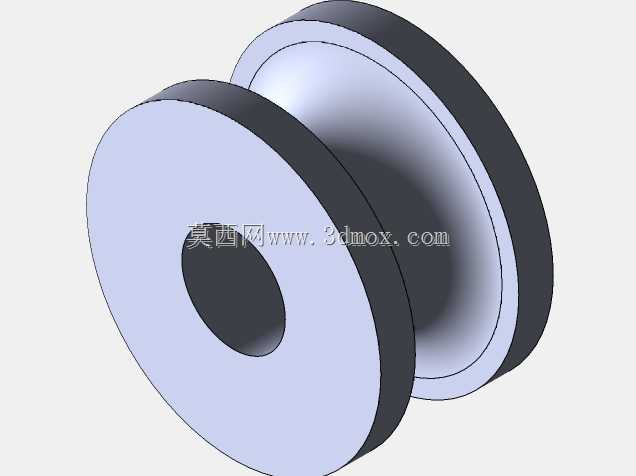

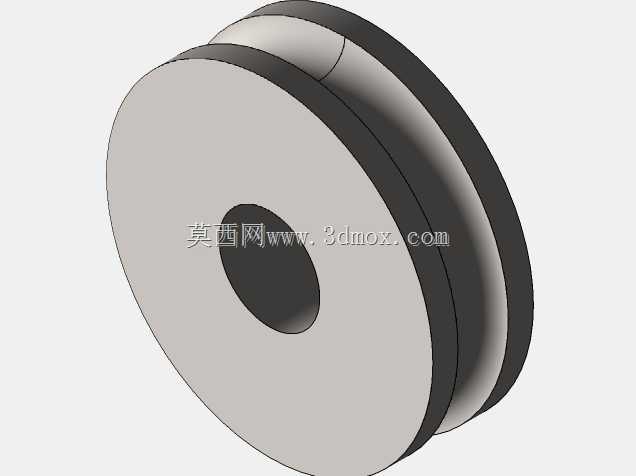

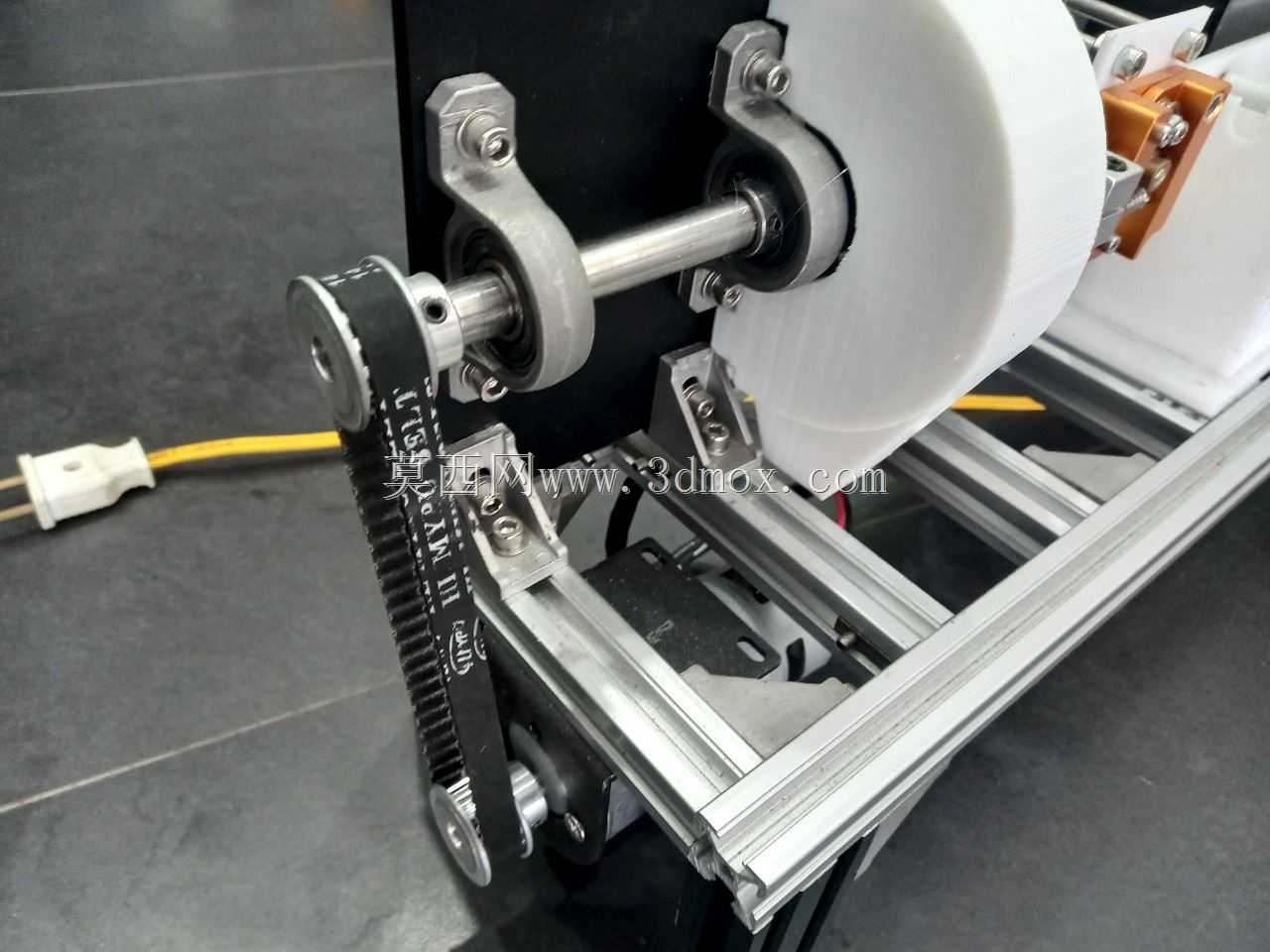

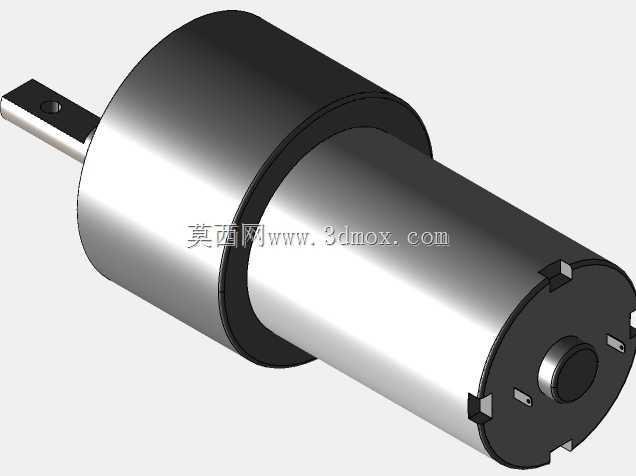

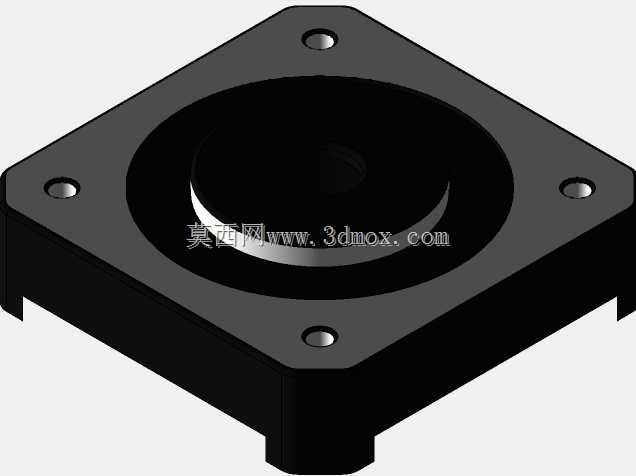

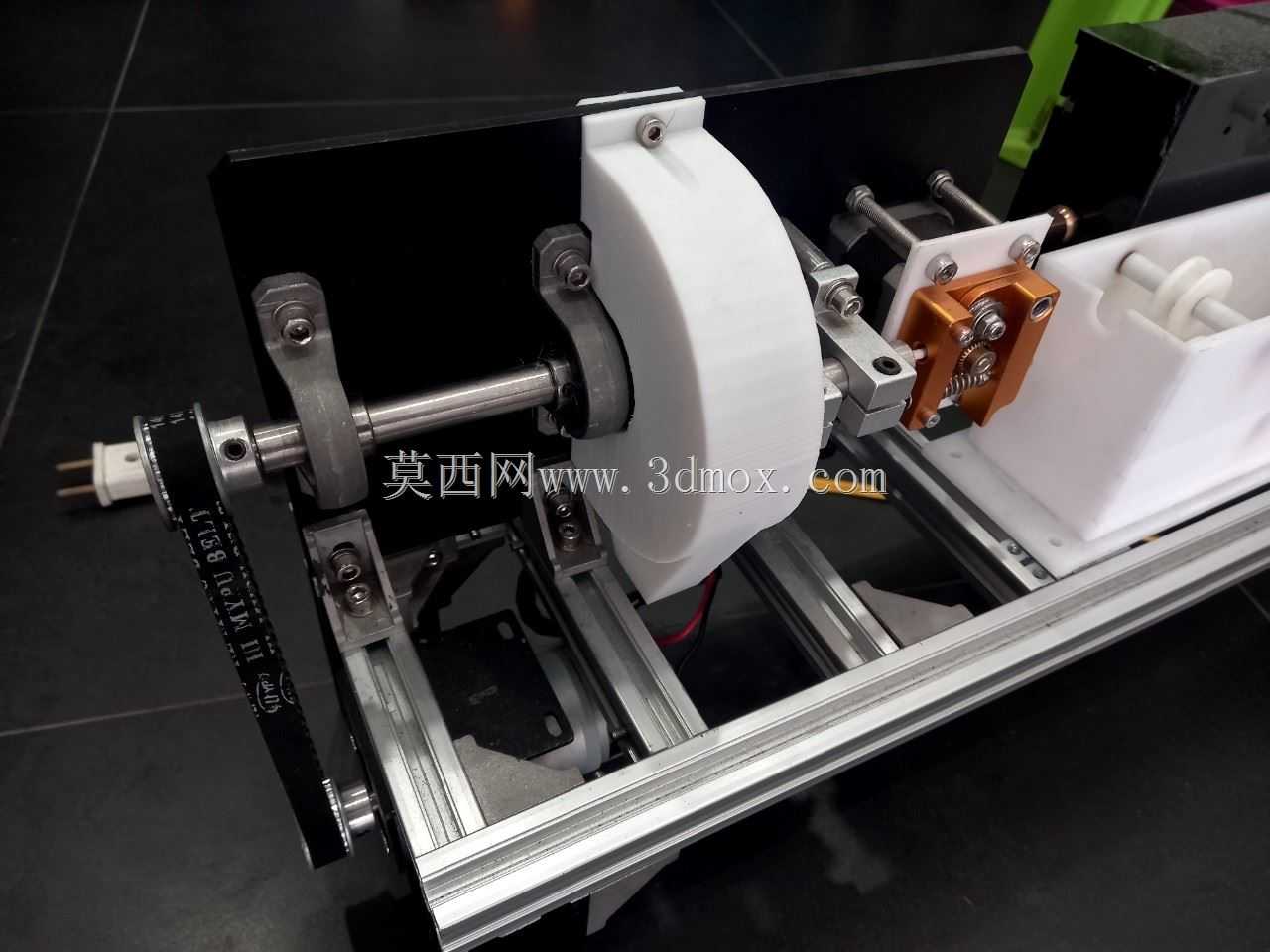

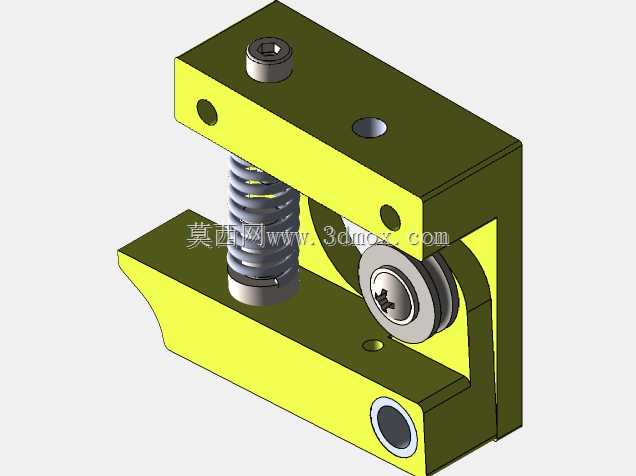

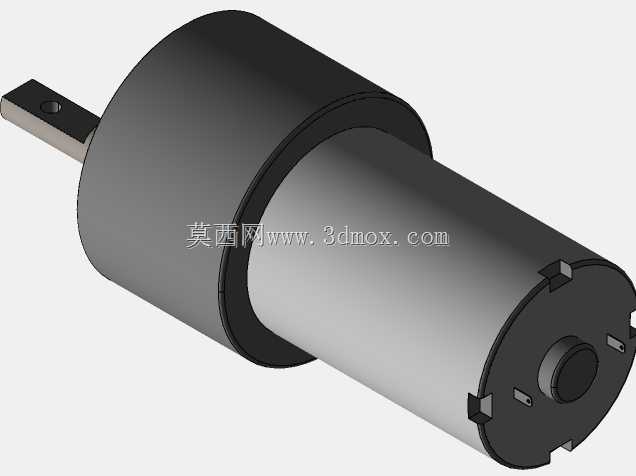

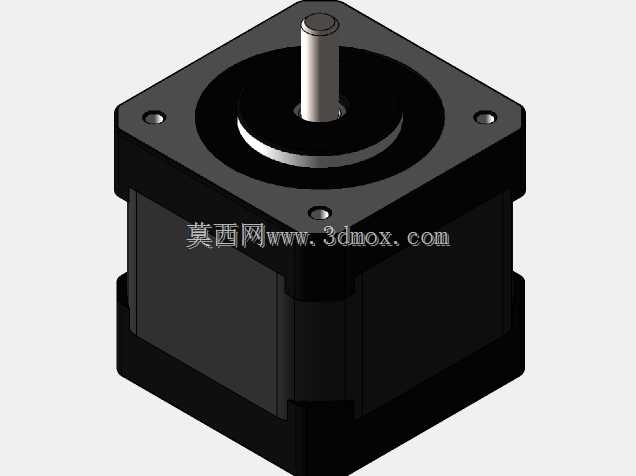

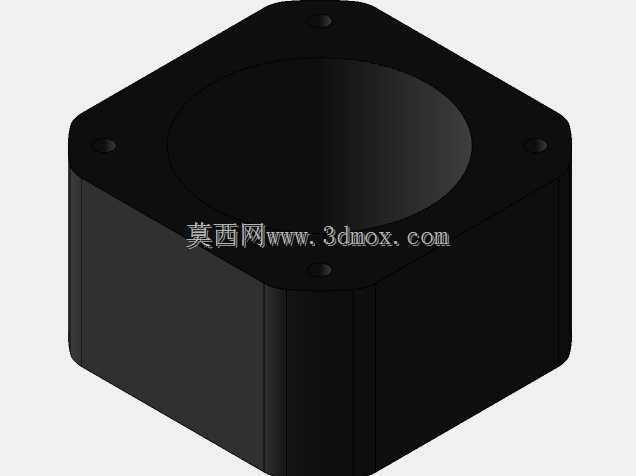

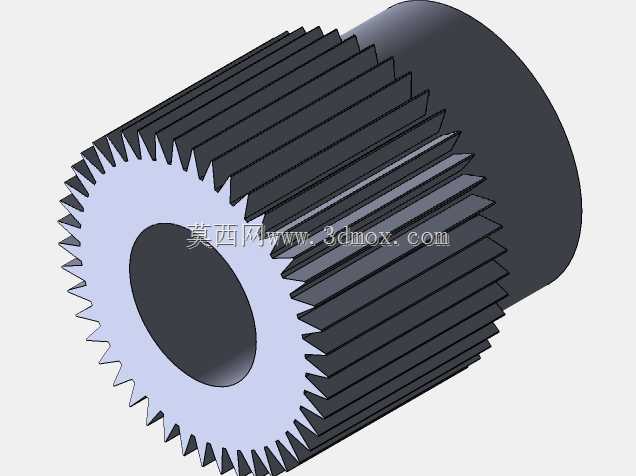

　　这款设备针对直径1mm至3mm区间的塑料线材定长裁切需求开发，可覆盖电子线束加工、塑料扎带生产、小型塑胶线材预制等多个下游生产场景，适配PVC、PE、PP等常见热塑性塑料线材的连续裁切作业，相比传统手工裁切或通用切料设备，在小线径线材的裁切长度一致性、端面平整度上有明显优势，能有效减少线材裁切后的毛边、斜口问题，降低后续工序的修整工作量。设备的送料机构参考了桌面级3D打印机挤出机的轮式送料逻辑，采用带防滑纹路的主动送料轮配合可调压的压紧结构，既可以保证细线径送料过程中不打滑、不堆料，也能避免压紧力过大导致塑料线材被压变形、出现表面压痕影响成品质量。动力端选用24V直流动力单元搭配减速结构，输出转速稳定在66rpm，额定功率60W，

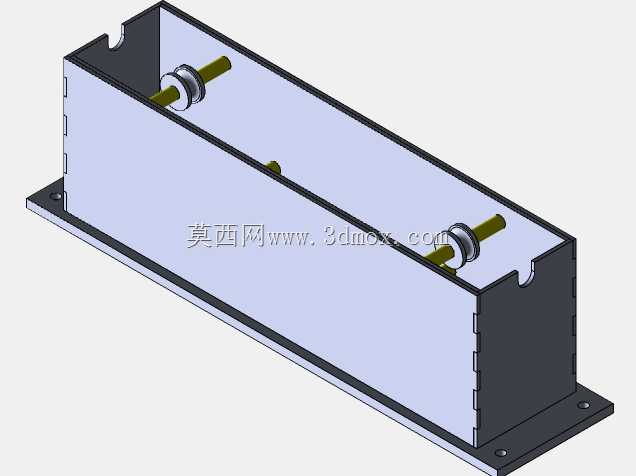

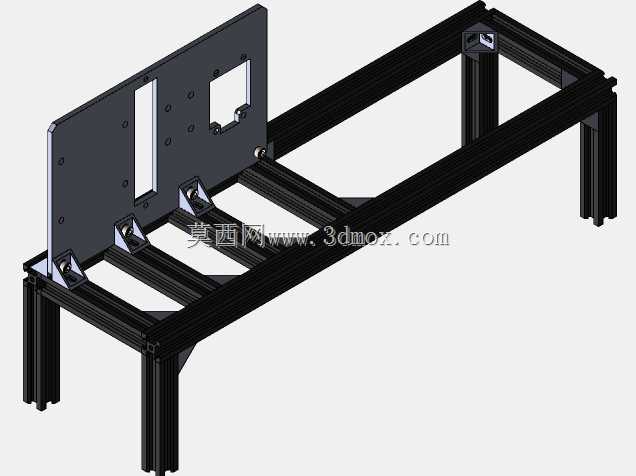

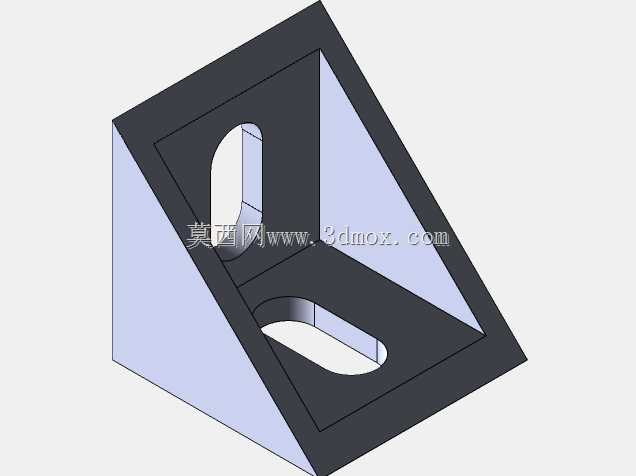

　　可通过调整送料轮的转动圈数精准控制单次送料长度，实现不同规格定长线材的连续裁切，裁切长度调整范围覆盖常规小规格线材的使用需求，无需更换机械结构即可完成参数切换。设备整体采用铝型材框架作为承载主体，底部配备四个可调支撑脚，可直接放置在常规工作台面上使用，安装时无需额外做地基固定，仅需预留对应长宽的操作空间即可，整体占地尺寸紧凑，适合小型加工车间、实验室打样场景的工位布置。裁切端采用直动式切刀结构，切刀动作与送料动作通过机械结构联动，送料到位后切刀瞬时完成下落裁切，响应延迟低，能保证每段线材的长度误差控制在较小范围内。设备的走线通道做了顺滑过渡处理，从进线端到裁切位的路径无尖锐转角，可避免线材在送进过程中被刮伤、卡滞，

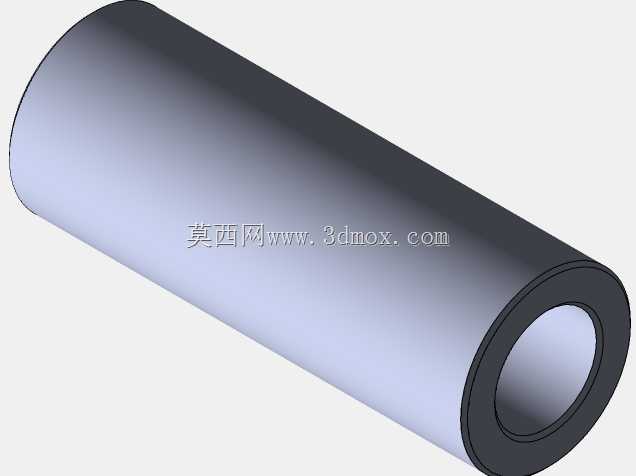

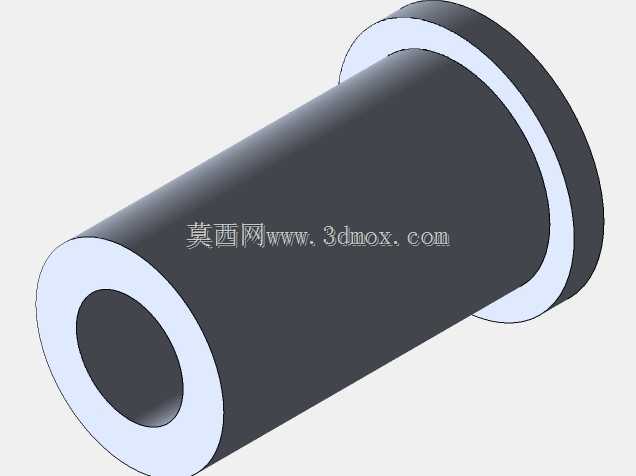

　　进线端还设置了导向套结构，能对成卷放出的线材做初步校直，减少线材自身弯曲对裁切长度精度的影响。整体结构做了开放式设计，日常维护时可直接观察到送料轮、切刀的工作状态，更换磨损的切刀、清理送料轮上粘附的塑料碎屑时无需拆解大量结构，能降低设备的日常维护耗时。
