铝型材框架式桌面级熔融沉积成型设备

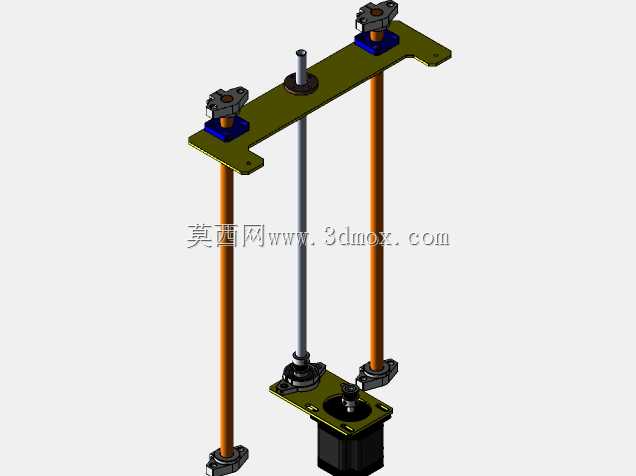

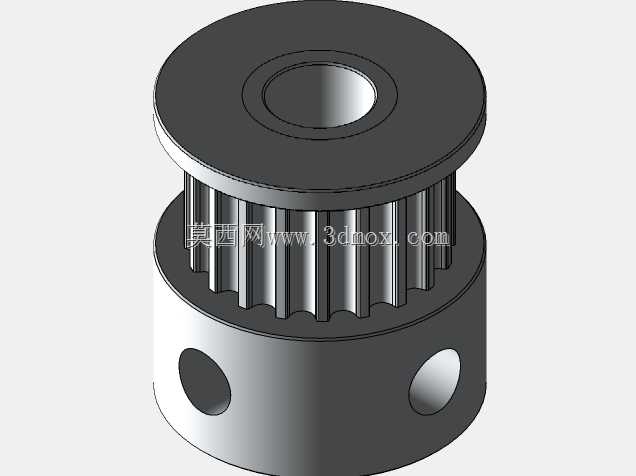

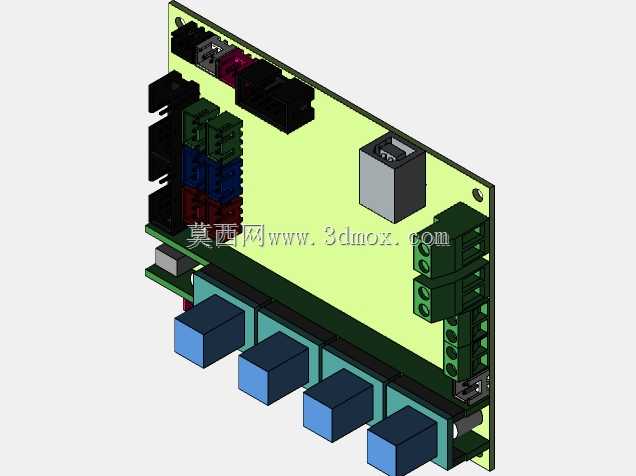

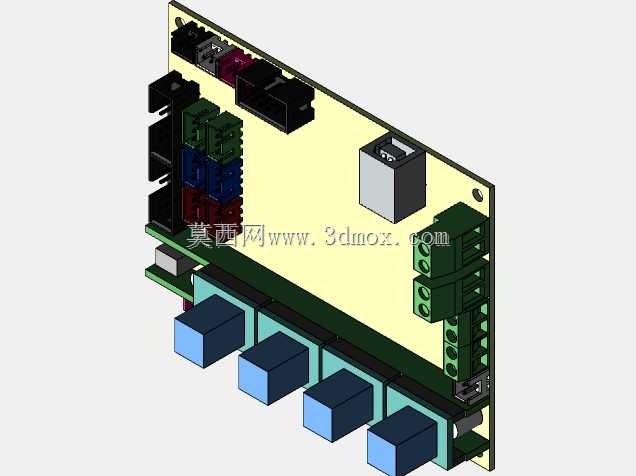

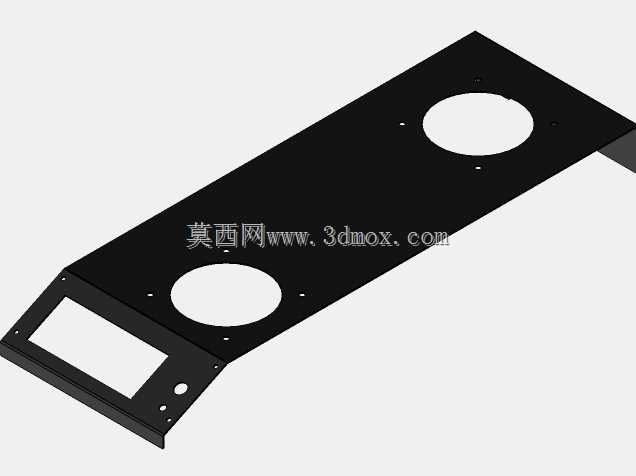

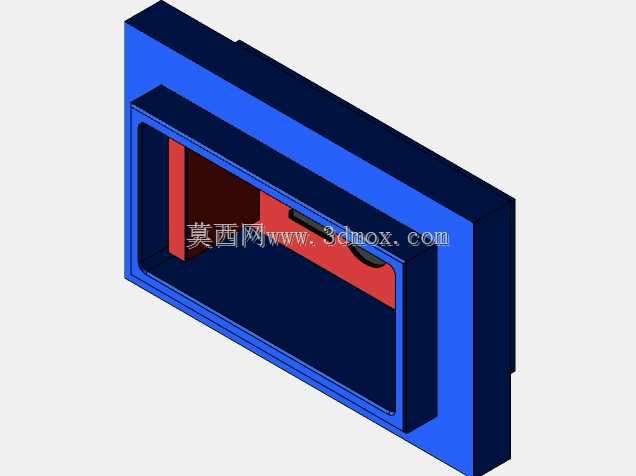

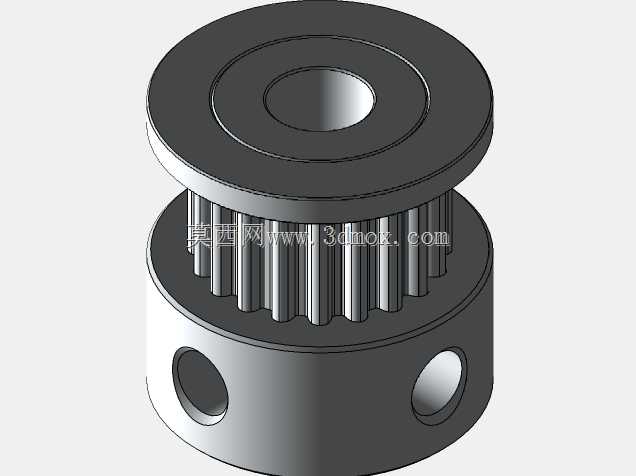

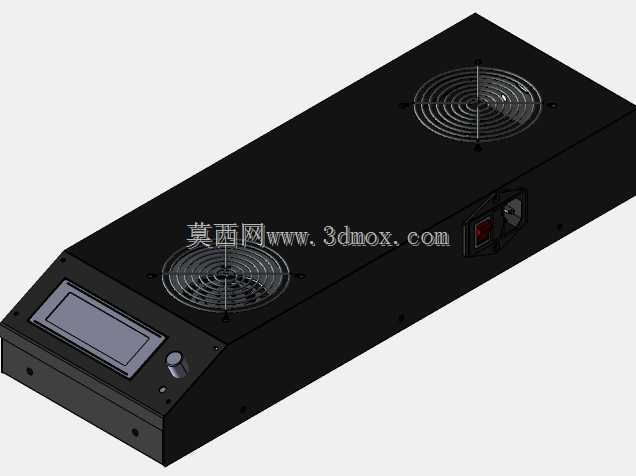

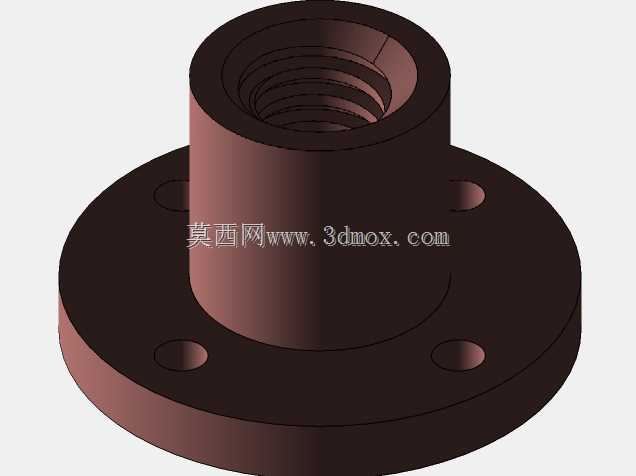

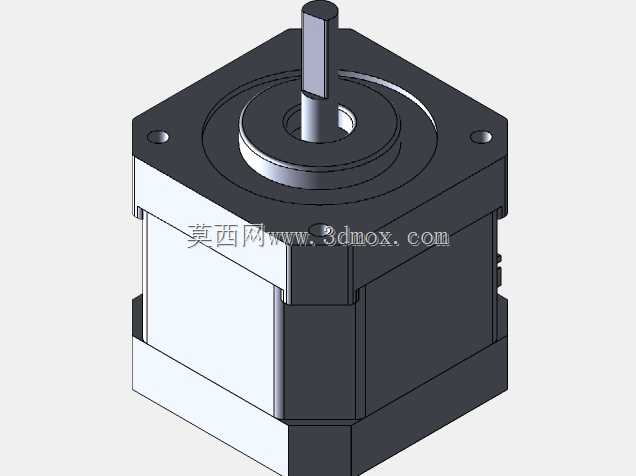

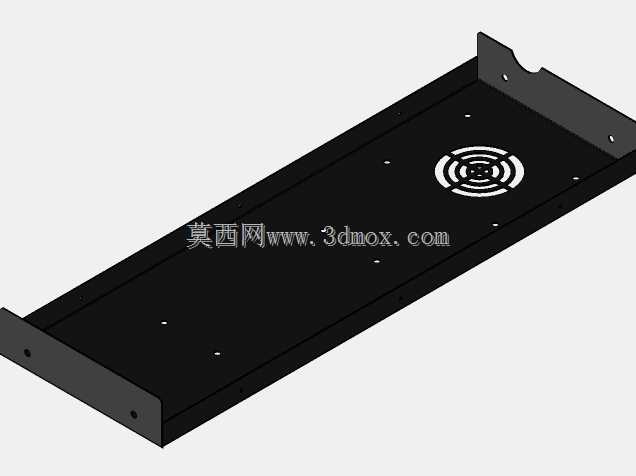

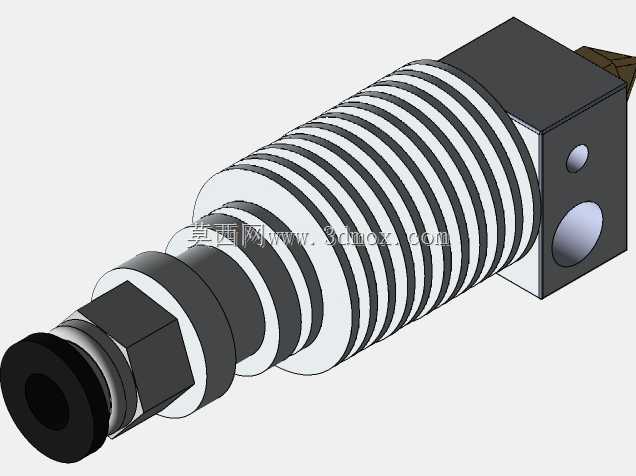

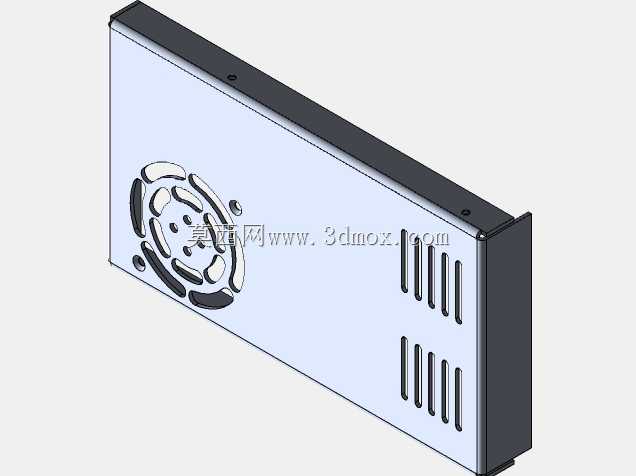

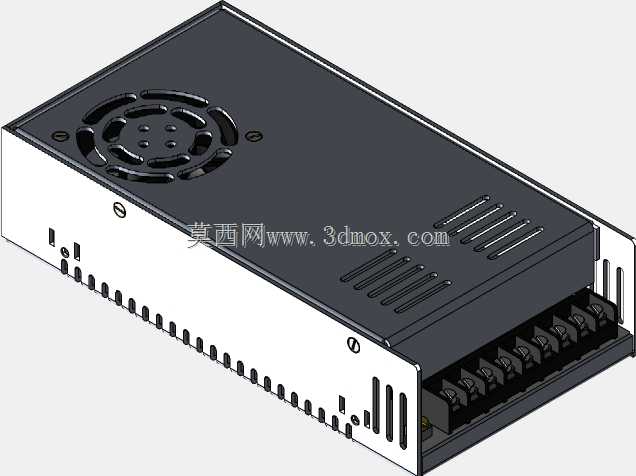

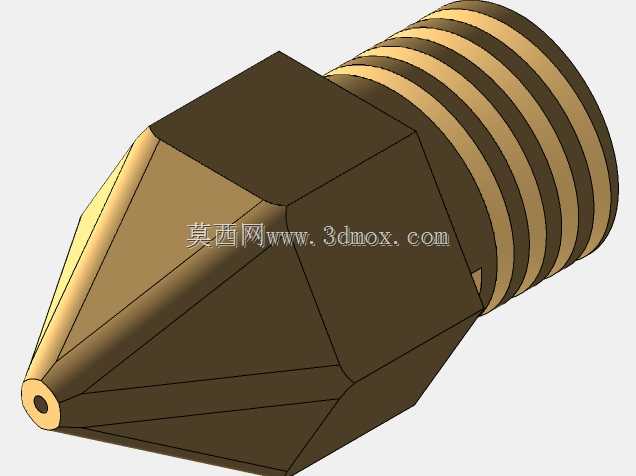

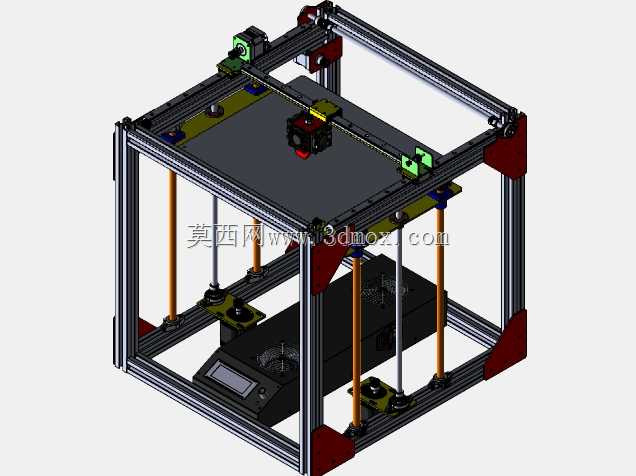

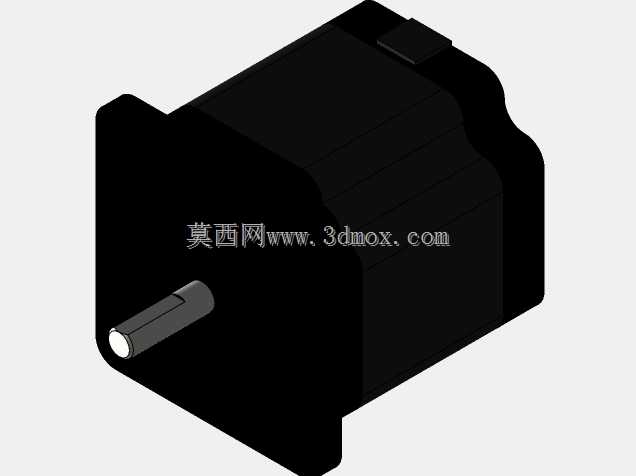

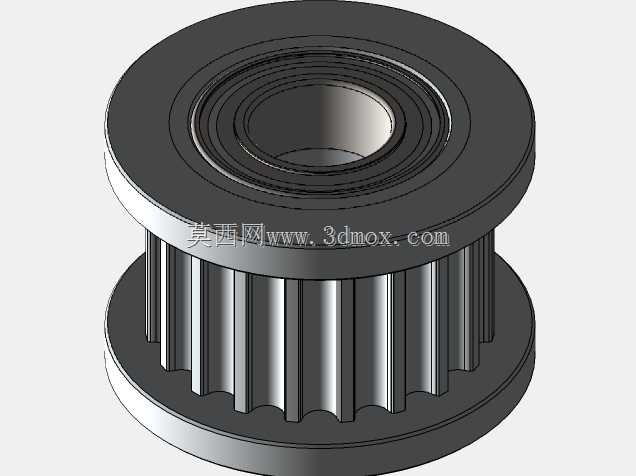

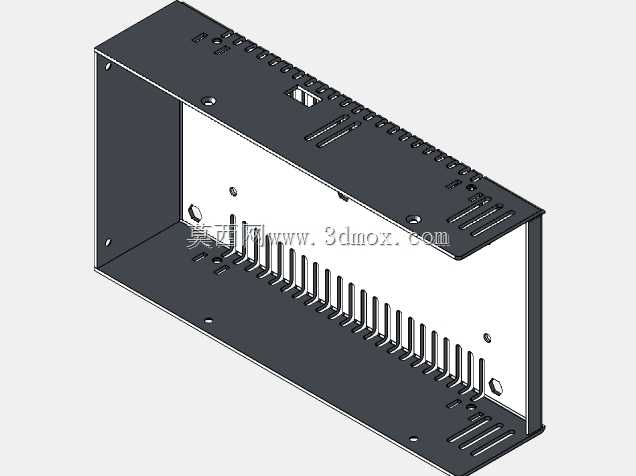

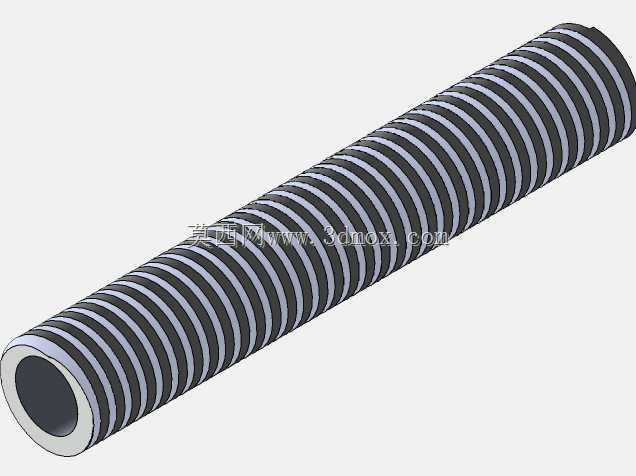

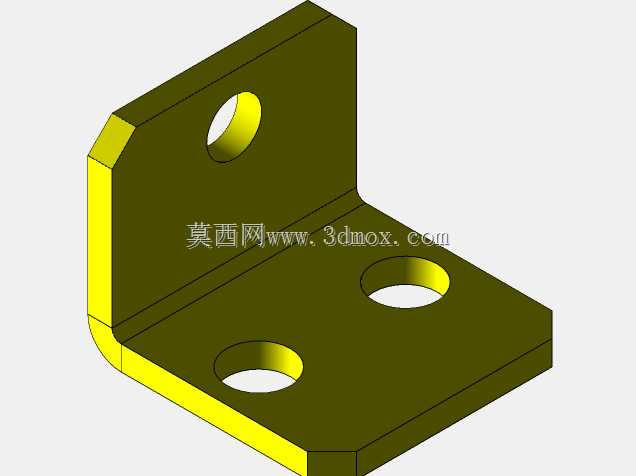

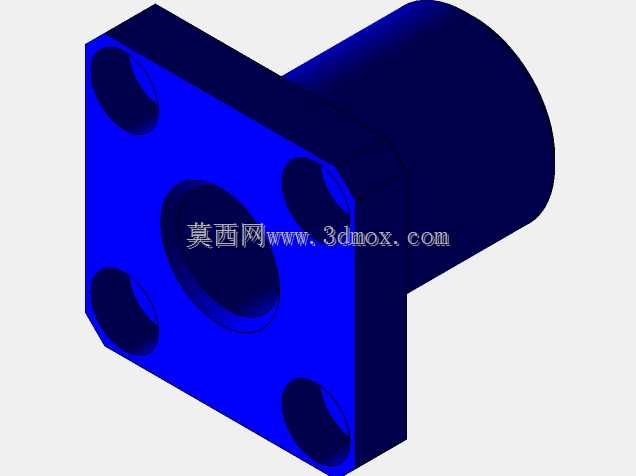

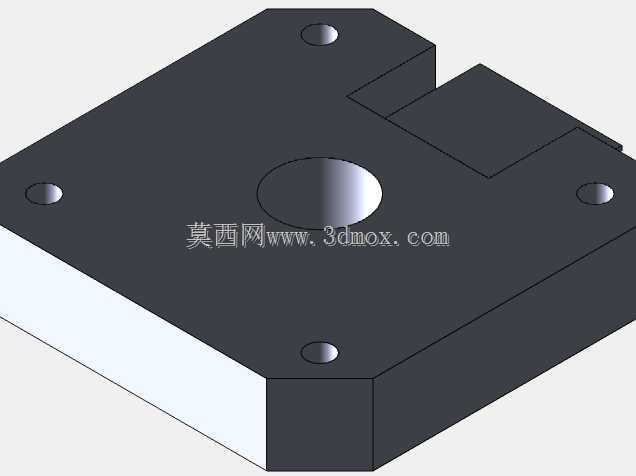

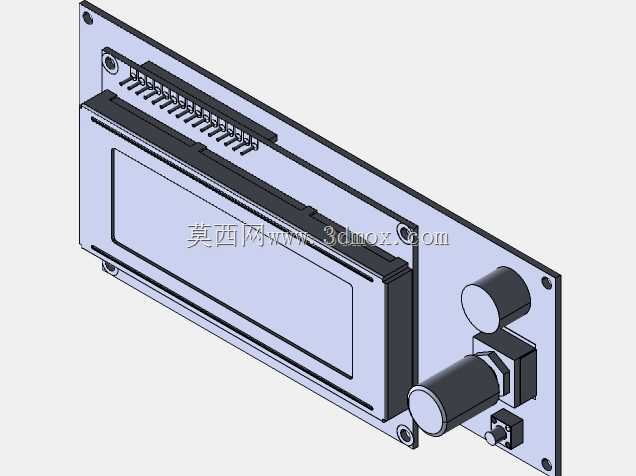

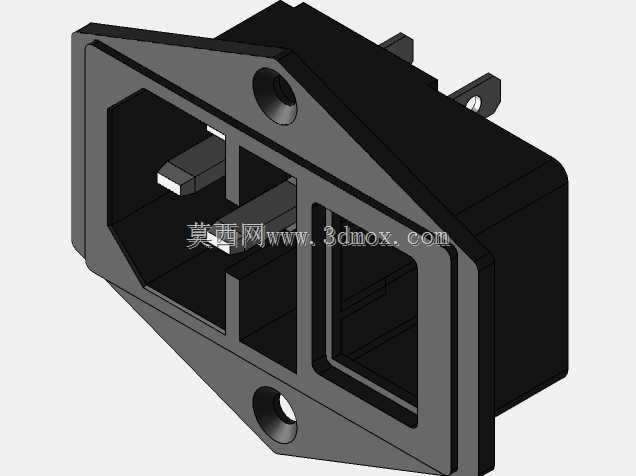

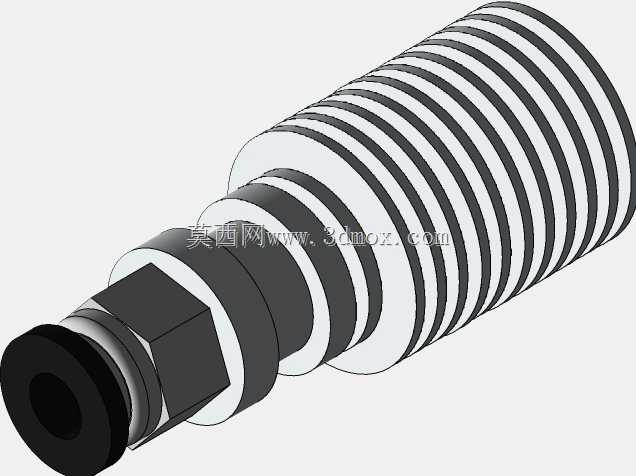

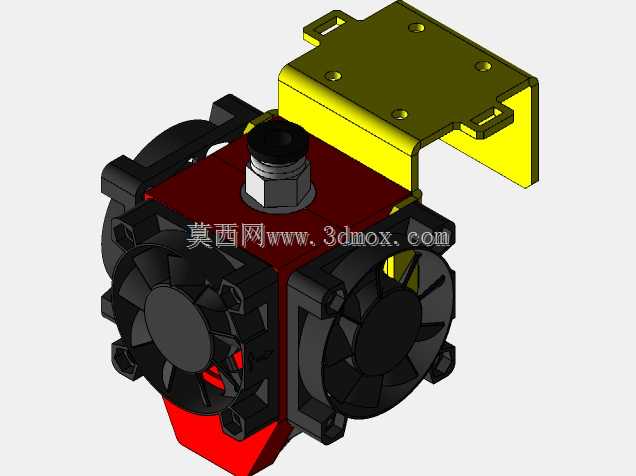

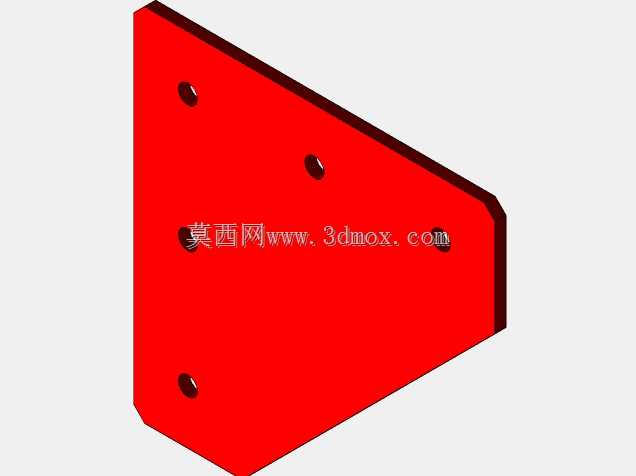

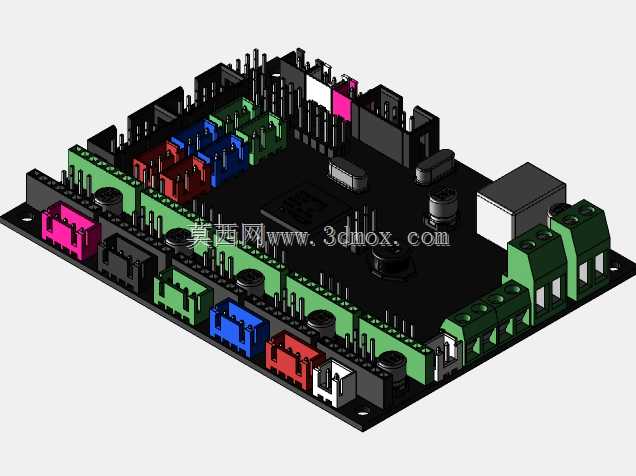

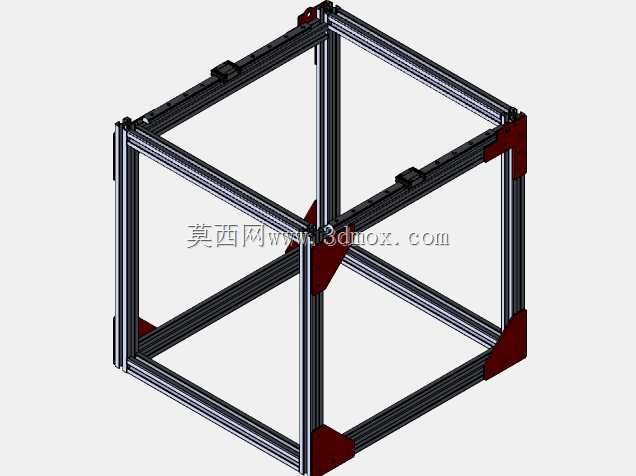

这款采用铝型材搭建框架的成型设备，核心面向个人创客、小型工作室的小尺寸零件快速打样场景，可覆盖手板验证、创意结构制作、教学实训等多类实际使用需求，成型幅面适配320mm×320mm的平面加工边界，能够满足绝大多数日常非标零件、创意摆件、功能结构件的一次成型需求，无需拆分拼接即可完成中等尺寸工件的加工。设备整体采用立方体框架布局，铝型材的槽道结构可灵活调整各部件的安装位置，后期维护或改装时无需对主体框架做破坏性改动，角部采用专用角件做加固连接，可抵消运动部件高速移动时产生的框架形变，保证长时间运行下的结构稳定性。运动系统采用CoreXY结构布局，将驱动电机固定在框架上部的固定端，通过同步带传动带动挤出头做XY平面的移动，相比传统悬臂式结构可大幅降低运动部件的重量，提升高速移动时的定位精度，减少运动惯性带来的打印层纹问题；Z轴方向采用多根光轴做导向，配合丝杆传动带动成型平台做垂直方向的升降，平台调平结构采用独立的弹簧调节组件，可手动校准平台与喷嘴的平行度，保证首层耗材的附着效果。设备下部集成了控制电路与电源模块，预留了显示屏的安装位，可实时显示加工进度、喷头温度、热床温度等运行参数，挤出组件采用近端送料结构，可兼容PLA、ABS、PETG等多种常用熔融沉积耗材，送料路径短，耗材回抽响应速度快，可有效减少打印过程中的拉丝问题。框架侧面预留了充足的走线槽位，所有线缆可沿铝型材槽道内布置，避免运动过程中线缆与运动部件发生干涉，同时也方便后期加装自动调平传感器、耗材断料检测模块等扩展功能。成型平台采用加热床设计，可在打印ABS等易翘曲耗材时保持平台温度均匀，减少工件底部翘曲变形的概率，框架四周预留了安装封板的安装孔位，后期可加装亚克力封板形成封闭成型腔，适配对环境温度要求更高的工程塑料打印需求。整体结构没有采用复杂的定制钣金件，所有零部件均为通用标准件，加工门槛低，个人用户可自行采购标准件完成整机组装，装配过程无需特殊工装，仅需常规内六角扳手即可完成全部装配工序，装配公差可通过铝型材的连接间隙做自适应调整，降低了个人组装的精度要求。
