五辐星形汽车轮辋结构设计方案

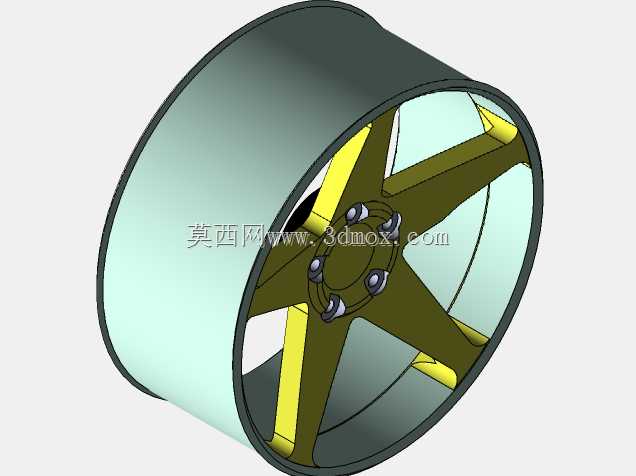

　　日常做乘用车行走系统结构设计时，轮辋的选型与结构设计往往是兼顾性能、装配与外观的核心环节，这款五辐星形结构的轮辋，主要适配常规家用前驱、后驱乘用车的非改装量产配置，也可作为入门级改装件的基础结构参考。先从安装边界说起，这款轮辋的中心定位孔采用乘用车常规的节圆分布螺栓孔设计，五颗固定螺栓沿中心孔周向均布，螺栓孔的沉台深度做了适配常规轮毂螺栓的尺寸预留，安装时可直接匹配对应车型的转向节轮毂轴头，不需要额外加装变径圈或者转接法兰，中心孔的配合公差选取过渡配合区间，既保证装车时的定位精度，避免高速行驶时出现轮辋跳动，也不会因为过盈量过大导致拆装困难。

　　轮辋的胎圈座部分采用标准的15度锥面设计，匹配常规子午线乘用车轮胎的胎圈结构，安装轮胎时胎圈可以和锥面完全贴合，保证充气后的密封性能，轮缘部分做了加厚的圆弧过渡，应对日常行驶中路肩剐蹭、路面颠簸冲击时，不容易出现轮缘变形导致的轮胎漏气问题。再看轮辐的星形结构设计，五根辐条采用等宽的变厚度截面，靠近中心安装盘的位置辐条厚度更大，向轮辋外圈延伸时厚度逐步收窄，这种变截面设计一方面可以优化应力传递路径，车辆过弯、经过颠簸路面时，路面传递的冲击载荷可以从胎圈位置沿辐条均匀分散到中心安装盘，避免应力集中导致的辐条断裂；另一方面，星形的五辐布局留出了足够的制动系统散热空间，常规的通风盘式制动卡钳可以完全容纳在辐条围成的空腔内，车辆连续制动时产生的热量可以通过辐条之间的空隙快速散出，不会因为轮辋封闭导致制动系统热衰减过快。

　　很多人做轮辋设计时容易忽略轮辋的偏距设置，这款轮辋的安装面到轮辋中心面的偏距做了适配常规家用车悬架行程的预留，装车后轮胎不会超出翼子板边界，也不会因为偏距过小导致轮胎蹭到悬架下摆臂或者减震器弹簧，轮辋的气门嘴孔预留位置在两辐条之间的轮辋槽位置，安装常规的橡胶气门嘴或者金属气门嘴都有足够的操作空间，后续补胎、充气时不需要拆卸额外的装饰罩就能直接操作。从实际使用场景来看，这款轮辋的结构重量控制在同尺寸钢制轮辋的百分之六十左右，更低的簧下质量可以有效提升悬架的响应速度，改善车辆的操控质感，同时星形辐条的背面做了平滑的圆弧过渡，没有突兀的直角结构，车辆行驶时的空气湍流可以顺着辐条表面流动，一定程度上降低轮辋位置的风阻，也能减少行驶中卷起的泥沙在辐条背面堆积，日常清理时也更加方便。

　　设计过程中还做了轮辋的载荷校核，按照常规家用车单轮额定载荷的1.5倍做静载荷仿真，辐条与轮辋连接位置、辐条与中心安装盘连接位置的应力都远低于材料的屈服强度，即使经过减速带时的瞬时冲击，也不会出现结构变形，中心安装盘的背面做了精加工的贴合面，和轮毂轴头的贴合平面度控制在0.05毫米以内，装车后不会因为贴合面不平导致高速行驶时方向盘抖动。另外轮辋的轮槽深度做了优化，拆装轮胎时不需要使用撬棍过度撬动胎圈，减少拆装过程中对轮胎胎圈和轮辋表面的损伤，辐条表面的安装平面预留了装饰盖的卡扣位置，后期可以加装同尺寸的轮毂装饰盖，覆盖中心螺栓位置，提升整体的外观整洁度。
