阶梯式组合块体Catia建模练习构件

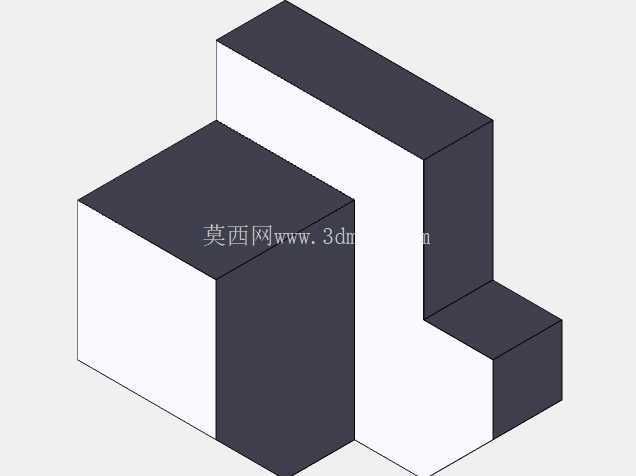

　　本次建模的阶梯式组合块体构件，是面向结构设计初学者开展实体建模逻辑训练的典型练习载体，这类看似造型简单的块体组合结构，在变压器配套的绝缘支撑构件、安装定位垫块等场景中有着广泛的实际应用。在电力输配场景下的电源变压器内部，不同高度的阶梯式绝缘垫块承担着绕组端部固定、层间间隔支撑、安装面高度适配的核心作用，其造型逻辑与本次练习的块体组合逻辑完全一致，通过不同高度的矩形块拼接形成阶梯落差，既可以适配不同直径绕组的端部弧度贴合需求，也能在有限的安装空间内完成多组构件的错落排布，避免相邻电气部件的安全距离不足问题。

　　从设计思路来看，这类块体构件的建模核心是建立清晰的基准参考体系，首先需要确定整体安装基准面，也就是块体底部与变压器夹件、绝缘框架贴合的安装平面，所有块体的高度尺寸都要从这个基准面开始累加标注，避免多块体拼接时出现累计公差超差的问题。建模过程中不需要复杂的曲面操作，核心是训练拉伸特征的精准定位、布尔运算的合并逻辑，以及相邻块体结合面的共面约束设置——实际生产中这类垫块多采用环氧层压玻璃布板加工，结合面如果存在缝隙或者错位，在变压器长期运行的振动环境下很容易出现垫块移位、磨损掉屑的问题，进而影响绕组的固定稳定性，因此建模阶段就要保证两个相邻块体的贴合面完全共面，不存在微小的台阶或者间隙。

　　从外形尺寸与安装边界来看，这类阶梯块的整体外轮廓需要适配变压器内部的安装腔室尺寸，较低的块体顶面通常用来承托低压绕组的端部绝缘，较高的块体侧面则要贴合高压绕组的径向定位面，块体的所有棱边都需要做微小的倒角处理，避免安装过程中尖锐棱边划伤绕组的绝缘层；底部安装面需要保证平面度公差在0.1mm以内，确保垫块安装后不会出现倾斜，所有阶梯面的高度差需要严格匹配绕组的端部高度差，保证承托面与绕组端面完全贴合，避免局部受力过大压损绝缘材料。

　　在实际的变压器结构设计中，这类看似简单的块体构件往往是容易被忽略的细节，很多初学者在建模时只关注外形的相似，忽略了安装基准的统一、结合面的公差要求以及棱边的工艺处理，而这类基础练习的核心目的，就是通过简单的块体组合建模，建立起面向生产实际的建模思维，而不是单纯完成视觉上的造型复刻。建模过程中需要注意，不同块体的拉伸方向要统一垂直于安装基准面，避免出现块体倾斜的问题，多块体合并后要检查实体的拓扑完整性，不存在多余的碎面或者重合边，为后续导出工程图、标注加工尺寸提供干净的模型基础；同时要考虑实际加工的工艺性，块体的壁厚（也就是每个阶梯块的横向尺寸）不能过小，避免加工过程中出现崩边问题，所有的尺寸标注都要从基准面出发，减少尺寸链的换算环节，降低加工时的尺寸出错概率。这类阶梯块结构除了在变压器内部作为支撑垫块使用，在很多电气设备的内部安装支架、绝缘隔档结构中也有类似的应用，其核心的造型逻辑就是通过不同高度的矩形实体组合，实现多平面的高度适配与空间分隔，掌握这类基础构件的建模逻辑，是开展复杂电气设备结构设计的必备基础，能够帮助设计者建立起基准优先、工艺导向、贴合实际安装需求的建模习惯，避免出现造型好看但无法实际加工、安装的无效模型。
