.223雷明顿步枪弹结构参数化设计

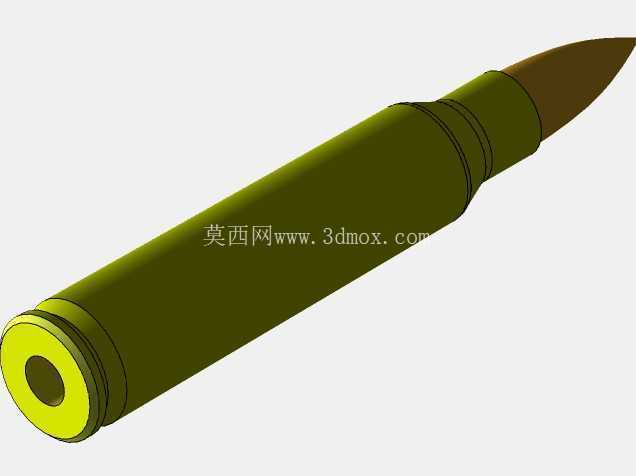

在轻武器弹药的结构设计工作中，.223口径雷明顿弹是民用射击、警用枪械领域应用极广的小口径步枪弹种，这套三维结构模型完整还原了该弹种的全尺寸外形与各段形面参数，可直接用于弹道仿真验证、枪械供弹机构匹配设计、教学演示模型制作等场景。从实际工程落地的角度看，这类弹药的外形尺寸公差直接决定了供弹可靠性、击发安全性与弹道一致性，建模过程中需要严格匹配各段直径、锥角、圆弧过渡的参数边界，不能出现形面偏差导致的进弹卡滞、闭气不严等问题。

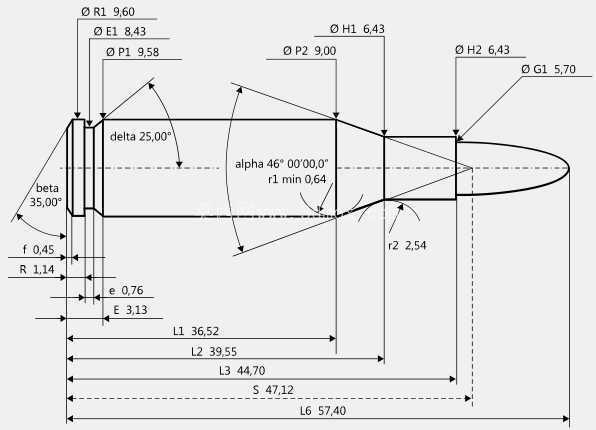

模型的弹壳部分从底缘到壳口依次设置了多段直径参数，底缘直径9.6mm，底缘处设置R1.14mm的过渡圆角，避免底缘与弹膛定位台阶出现硬接触磕碰；弹壳底部的底火安装位直径8.43mm，紧邻的弹壳筒体根部直径9.58mm，筒体向前延伸36.52mm后开始进入瓶形收口段，收口锥角为25度，该角度直接匹配弹膛坡膛的锥度参数，保证枪弹入膛时能顺利导引进入药室，不会出现楔紧问题。收口段向前延伸至壳口位置时直径收至9.00mm，壳口处设置R0.64mm的内圆弧过渡，保证弹头压装时不会被壳口边缘刮伤被甲，同时保证弹头与壳口的同轴度，避免弹头装偏导致的弹道偏移。

弹头部分的设计直接关系到外弹道性能，模型中弹头与壳口过盈配合的圆柱段直径6.43mm，弹头弧形部的起始位置距离弹尖的锥角为46度，弧形部末端设置R2.54mm的过渡圆弧与圆柱部衔接，弹尖位置直径5.70mm，整体弹头从壳口端面到弹尖的长度尺寸经过反复校核，保证全弹总长44.70mm的尺寸边界，该尺寸是匹配AR系列步枪弹匣进弹坡、弹膛深度的核心参数，一旦超出公差范围，会出现弹匣抱弹口卡弹、枪机闭锁不到位的严重故障。

建模过程中特意对各形面的衔接处做了相切约束，没有出现折线棱角，完全还原真实弹药的加工成型特征：弹壳筒体的圆柱度控制在0.02mm以内，保证入膛后与药室壁贴合紧密，击发时能够均匀膨胀闭气；弹头弧形部的曲面连续性达到G2标准，可直接导入流体仿真软件计算空气阻力系数，验证不同马赫数下的弹道降、风偏参数，不需要二次修复曲面。从供弹机构的匹配设计角度看，该模型可以直接导入枪械供弹具的装配环境，校验抱弹口的抱紧力、推弹凸笋的推送行程、进弹坡的导引角度是否合理，避免设计阶段出现结构干涉，减少后续实物打样的迭代次数。

在教学演示场景中，该模型可拆解为弹壳、弹头两个独立部件，清晰展示瓶形弹壳的收口结构、弹头的弧形部与圆柱部配合关系，帮助初学者理解小口径步枪弹的结构设计逻辑：为什么瓶形弹壳的锥角要设置在25度区间，为什么弹头弧形部要采用双圆弧过渡而非单锥面，这些参数都是经过数十年实弹验证沉淀下来的工程经验，直接关系到弹药在极端环境下的使用可靠性，比如低温环境下弹壳收缩率变化、扬尘环境下进弹的容污能力，都和这些外形尺寸参数直接相关。

另外模型中特意标注了弹壳上的工艺定位尺寸，距离底缘3.13mm位置的环形槽是抽壳钩的卡槽位置，槽宽0.76mm，该尺寸直接匹配抽壳钩的钩齿厚度，保证抽壳时钩齿能够完全卡入槽内，不会出现滑壳、断壳的问题；弹壳全长47.12mm的尺寸边界，是校验弹膛深度、枪机闭锁间隙的核心基准，当枪机闭锁时，弹壳底缘与枪机弹底窝的贴合间隙需要控制在0.05mm以内，才能保证击发时底火能够正常被击针撞击发火，同时不会因为间隙过大出现弹壳断裂的故障。
