带安装支架的重载滚轮支撑组件结构

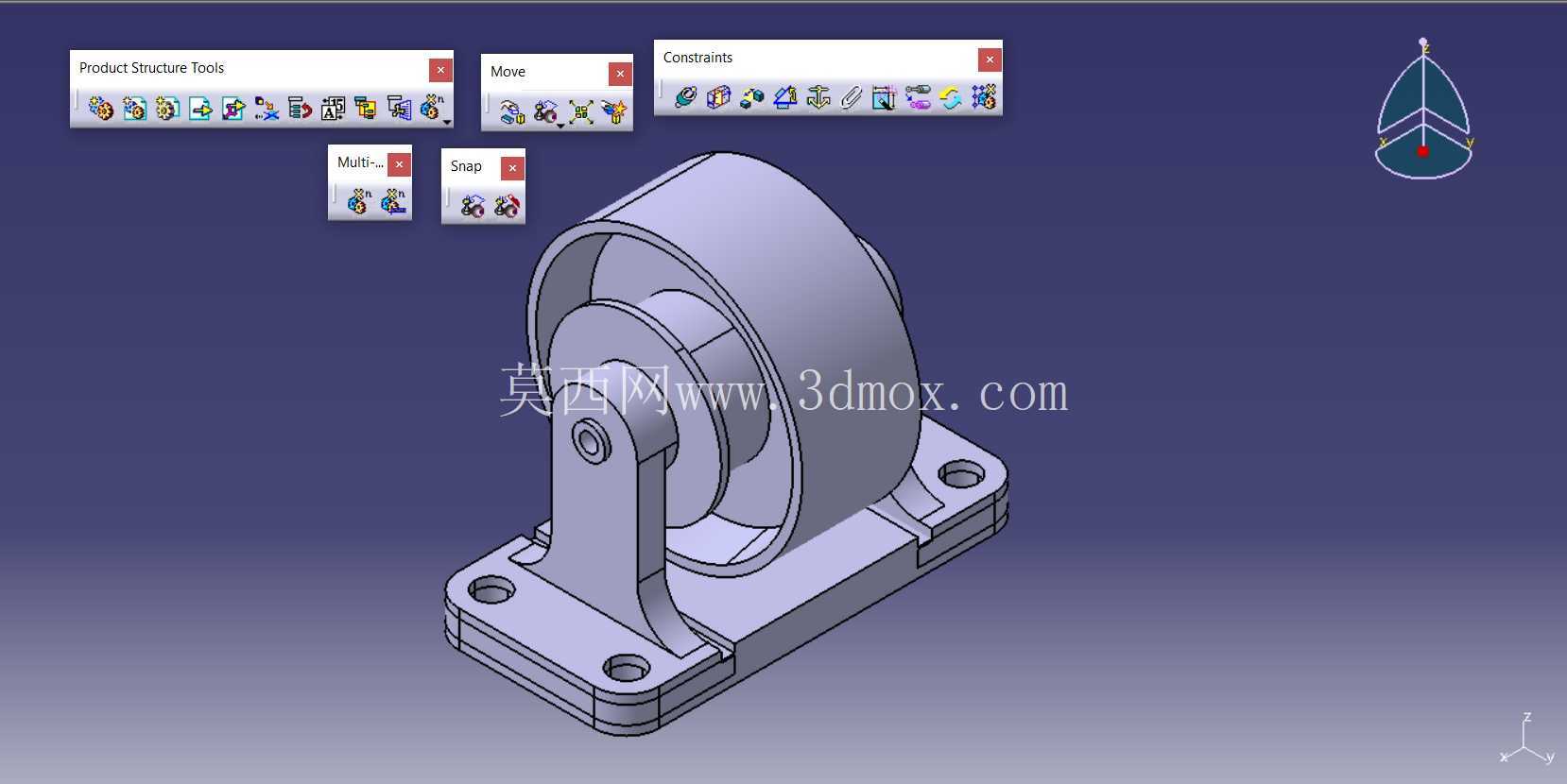

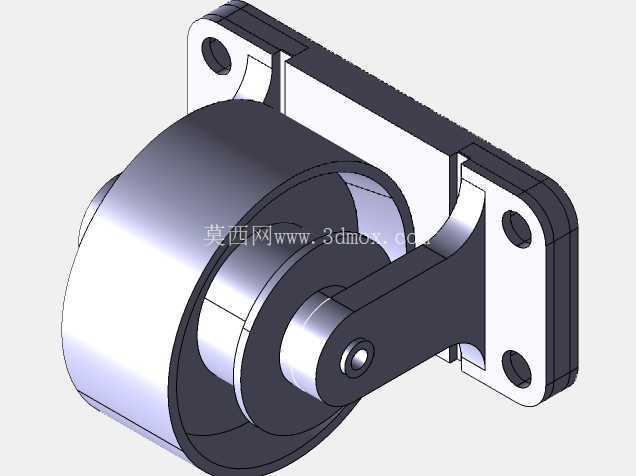

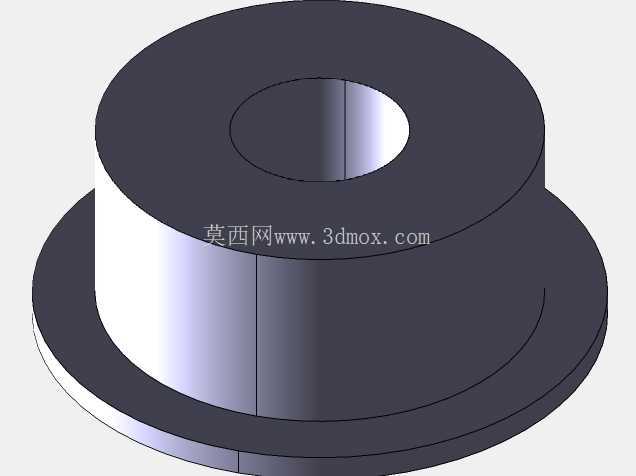

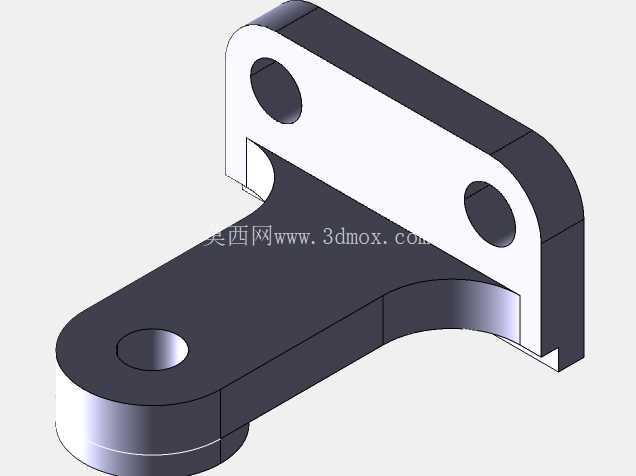

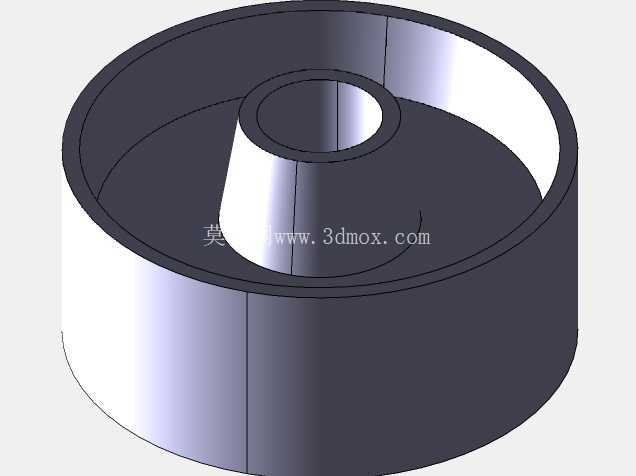

　　该滚轮支撑组件多用于工业输送线、移动工装台、小型设备滑移机构的承重导向场景，日常产线改造中常作为从动支撑单元搭配驱动轮使用，承担设备主体的垂直载荷同时保障滚动行进的顺畅度，在仓储物流周转小车、生产线旁的移动工位架、轻型自动化设备的移动底座上都能见到同类结构的应用。从结构设计逻辑来看，整个组件采用分体式装配思路，底部为带安装孔的矩形安装底座，底座向上延伸出对称的两支支撑立臂，立臂顶端设置同轴的销轴安装孔，用于穿装固定滚轮的中心转轴，滚轮本体为中间内凹的轮体结构，轮缘与转轴之间设置转动配合面，保障滚轮可绕销轴自由转动。

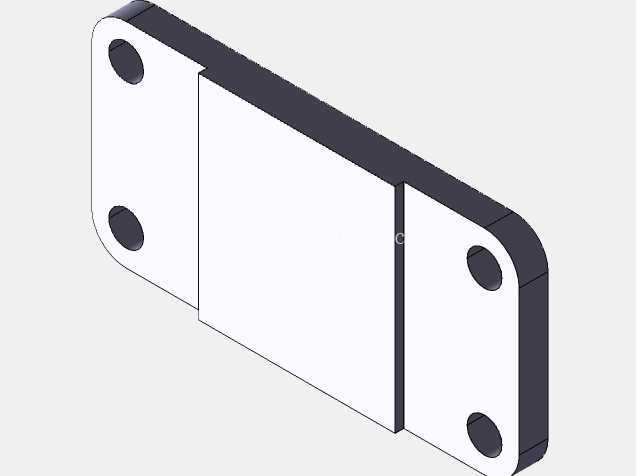

　　安装边界方面，底座上的四个沉头安装孔呈矩形分布，孔位间距适配常规工业铝型材的槽口间距，也可直接通过膨胀螺栓固定在混凝土地面作为定滑轮支撑座使用，安装时需保证两支立臂的同轴度公差控制在0.05mm以内，避免滚轮转动时出现卡滞、偏磨的问题。功能特性上，该结构的支撑立臂与底座采用一体化折弯加工后焊接成型，整体刚性足以承受单轮50kg以内的垂直静载荷，轮体采用耐磨材质设计，长期滚动摩擦下的损耗率较低，日常维护仅需定期在转轴配合处加注润滑脂即可，无需复杂的拆解保养。

　　设计过程中优先考虑了装配的便捷性，滚轮与支架之间采用间隙配合，销轴穿装后可通过端部的卡簧实现轴向限位，不需要额外加工复杂的锁紧结构，新手建模练习时可通过该结构掌握装配约束的使用逻辑，包括同轴约束、面贴合约束、轴向限位约束的实际应用，理解装配体中各零件的配合关系对实际功能的影响。实际选型应用时，可根据承载需求调整立臂的厚度、滚轮的宽度以及底座安装孔的间距，若用于腐蚀环境可将整体材质更换为不锈钢，若用于静音场景可在滚轮外层包覆聚氨酯材质，该基础结构的拓展性较强，可通过修改局部参数适配不同的使用场景。

　　建模过程中需注意轮体与支架之间的预留间隙，避免转动时出现干涉，底座的沉头孔深度需匹配常用螺栓的头部尺寸，保证安装后螺栓头不会突出底座平面影响安装平整度，支撑立臂的根部设置有圆角过渡，避免应力集中导致长期承重下出现根部断裂的问题，这些细节都是实际工程应用中需要重点考量的设计点，也是该装配示例可供初学者参考的核心价值所在。
