轻型叠板框架式四轴无人飞行器结构设计

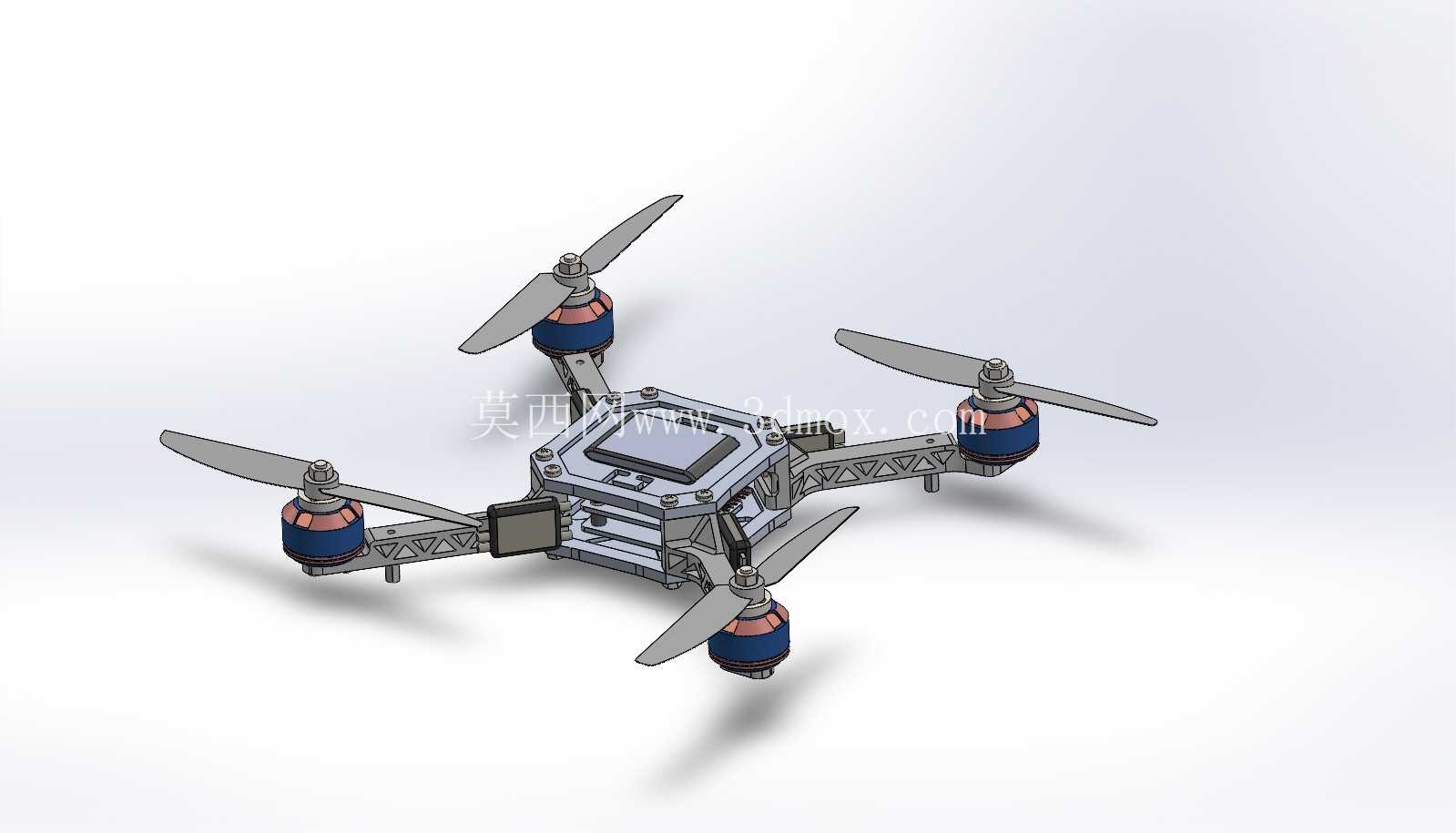

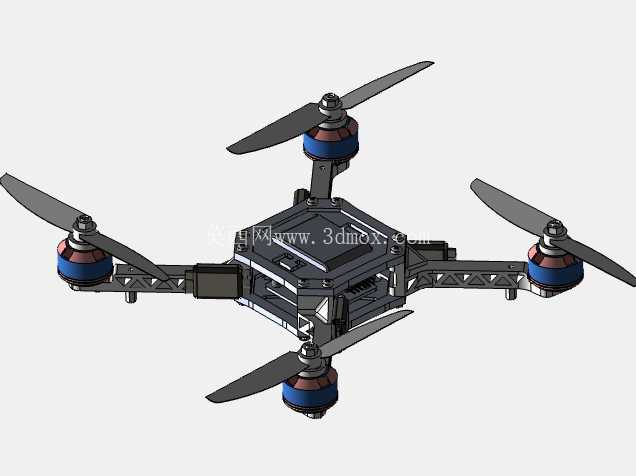

　　这款四轴飞行器采用叠板框架作为核心承载结构，在小型航拍、室内巡检、轻载物料短途投送场景中，能凭借紧凑的结构布局适配狭窄空间的穿行需求，相比一体成型机架，叠板架构的拆分式设计更利于外场快速维修更换受损部件，无需整体拆解主体结构即可完成单臂组件替换。四个动力臂采用对称式桁架结构设计，臂体与中心主体通过快拆式卡扣结构连接，既保证了臂展方向的结构刚性，抵消无刷电机高速运转产生的谐振，又能通过桁架的镂空结构降低整体自重，提升续航表现。

　　动力端选用适配两叶螺旋桨的外转无刷电机，电机座直接固定在桁架臂末端，安装孔位采用通用跨距设计，可兼容同规格不同KV值的电机替换，螺旋桨采用快拆式桨座设计，无需额外工具即可完成桨叶的拆装更换，外场作业时遇到桨叶磕碰损伤可快速完成备件替换。中心主体区域采用分层叠板设计，上层预留飞控模块安装位，中层设置电池仓固定结构，下层预留图传、电调等电子设备的布线空间，层与层之间通过铜柱隔离固定，既保证了各电子设备之间的散热间隙，又能通过分层布局减少线路之间的信号干扰。快速释放支架设置在相邻两个动力臂之间的框架连接处，日常维护时扳动释放卡扣即可将上下层框架分开，无需拧动全部固定螺丝，方便操作人员梳理内部接线、更换电池或者调整电子设备的安装位置。

　　从安装边界来看，中心主体的叠板尺寸控制在常规小型飞控与电池的适配范围内，动力臂展开后整机对角线尺寸适配常规便携收纳包的容纳空间，机臂折叠（若选配折叠件）后可进一步缩小收纳尺寸，电机安装座的中心距匹配常用的5寸至6寸两叶螺旋桨的转动半径，避免桨叶转动时与机臂、中心框架产生干涉。结构设计阶段针对动力臂的受力情况做了针对性优化，桁架臂的截面采用矩形镂空结构，在电机最大拉力工况下，臂端的形变量控制在不影响螺旋桨动平衡的范围内，中心叠板的边角处做了圆弧过渡处理，既减少了飞行过程中的风阻，又能避免尖锐边角在运输、组装过程中划伤操作人员。

　　布线槽沿着桁架臂的内侧设置，电机与电调之间的连接线可完全嵌入槽内，通过线卡固定后不会外露在气流中，既减少了飞行时的线阻风阻，又能避免线路被螺旋桨意外打到造成损坏。电池仓设置了可调节的绑带固定位，可适配不同容量的3S至4S锂电池，满足不同续航需求下的电池更换使用，飞控安装位预留了减震球的安装孔位，可通过减震球过滤电机运转产生的高频振动，保证飞控陀螺仪的采样精度，提升飞行姿态的稳定性。整机的重心设计在中心叠板的几何中心位置，四个电机的拉力线与中心平面保持垂直，避免飞行过程中出现不必要的扭力偏移，降低飞控的姿态修正负担，在悬停工况下能获得更稳定的飞行表现。起落部分采用轻量化的悬臂式结构，固定在中心框架的下方，高度设置既能保证螺旋桨离地间隙，避免起飞降落时桨叶刮蹭地面，又不会因为过高的起落架提升整机重心影响飞行稳定性。
