参数化双叉臂式前独立悬架结构设计

项目分类:汽车 发布时间:2026-06-18 ID:1187863
  • 参数化双叉臂式前独立悬架结构设计
  • 参数化双叉臂式前独立悬架结构设计

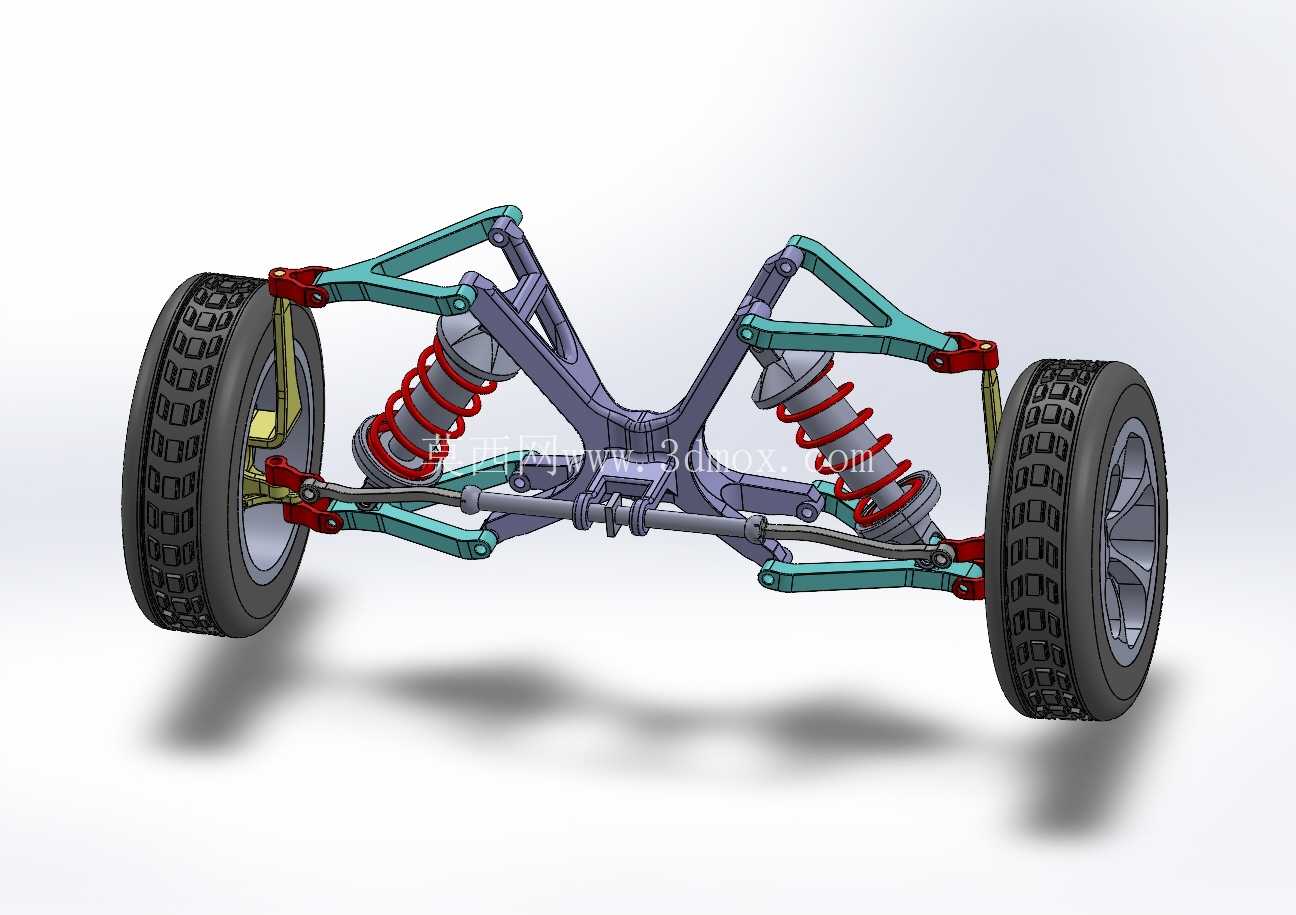

这套双叉臂前独立悬架结构,是面向越野车型、FSAE方程式赛车开发的底盘行走核心部件,在整车架构中承担着承载车身载荷、缓冲路面冲击、传递转向动作、保证车轮接地性的关键作用,其结构设计直接决定车辆的操控极限、行驶平顺性与复杂路况通过能力。从实际装车场景来看,这类悬架结构多用于对侧向支撑要求较高的车型,越野场景下长行程的减震器配合上下叉臂的摆动范围,可在车轮大幅跳动时始终保证轮胎接地面与路面充分贴合,避免非铺装路面爬坡、交叉轴工况下的轮胎悬空打滑;赛事场景下双叉臂的几何参数可通过硬点调整精准匹配车轮定位参数变化特性,在高速过弯时抑制侧倾幅度,保证轮胎接地面积稳定,提升弯道抓地力上限。

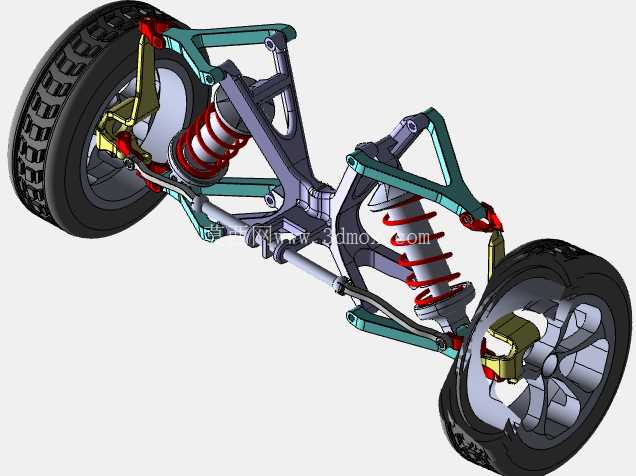

结构组成上,整套系统包含上下A型叉臂、螺旋弹簧与阻尼器集成的减震总成、转向齿条与横拉杆总成、立柱转向节、轮毂与车轮总成几个核心模块。上下叉臂作为导向机构,采用不等长设计思路,上叉臂长度略短于下叉臂,这种设计可在车轮上下跳动时主动调整车轮外倾角变化趋势,让轮胎在压缩行程中保持合理的负外倾,最大化接地面积,同时避免轮距大幅变化造成的轮胎异常磨损。叉臂与车架、转向节的连接点均采用铰接结构,预留了衬套安装位,可通过更换不同刚度的衬套调整悬架的滤振特性与侧向响应速度,兼顾日常行驶的舒适性与激烈驾驶的指向精准性。

减震器采用螺旋弹簧套置在阻尼筒外侧的集成布局,弹簧刚度与阻尼器阻尼系数经过匹配调校,压缩行程中弹簧吸收路面冲击能量,阻尼器则抑制弹簧的多余往复弹跳,避免车身出现多余的上下余振。转向系统采用齿轮齿条式结构,齿条横向布置在悬架中部,两侧通过转向横拉杆与转向节上的转向摇臂连接,转向动作输入时齿条横向移动,带动横拉杆推拉转向节绕主销转动,实现车轮转向,横拉杆两端预留了螺纹调节长度的结构,可在装配时调整前束值,匹配不同的底盘调校需求。

安装边界层面,上下叉臂的内侧铰接点为与车架副车架连接的安装硬点,三个硬点的空间坐标决定了主销内倾、后倾、车轮外倾等核心定位参数,建模时已将硬点位置做参数化关联,调整硬点坐标即可快速生成不同轮距、不同行程、不同定位参数的悬架方案,适配不同车型的底盘布局需求。转向节与轮毂的连接面采用标准轮毂轴承安装接口,可适配不同尺寸的轮毂与轮胎,轮边预留了刹车卡钳、刹车盘的安装空间,可直接匹配盘式制动系统的装配需求。转向齿条的两端固定点设计为长圆孔结构,可在小范围内调整齿条安装高度,匹配不同的转向比设定与横拉杆运动轨迹,避免车轮跳动过程中出现转向干涉。

从设计逻辑来看,整套悬架的运动校核已完成全行程模拟,车轮从最大上跳行程到最大下跳行程的全过程中,叉臂、减震器、横拉杆、转向节之间无运动干涉,各铰接点的摆角均在衬套允许的工作角度范围内,不会出现衬套扭转超限造成的早期损坏。减震器的工作行程与车轮跳动行程做了匹配,极限行程位置设置了缓冲块安装位,可在悬架触底时吸收剩余冲击,避免金属部件硬碰撞造成的结构损坏。对于底盘开发工程师而言,这套参数化模型可直接用于整车底盘动力学仿真,输入不同的弹簧刚度、阻尼系数、衬套刚度参数即可快速验证悬架K&C特性,大幅缩短底盘调校阶段的硬点调整周期,也可用于教学演示场景,直观展示双叉臂悬架的运动原理与各部件的配合关系。
