带夹持作业臂的水下观测型ROV结构设计

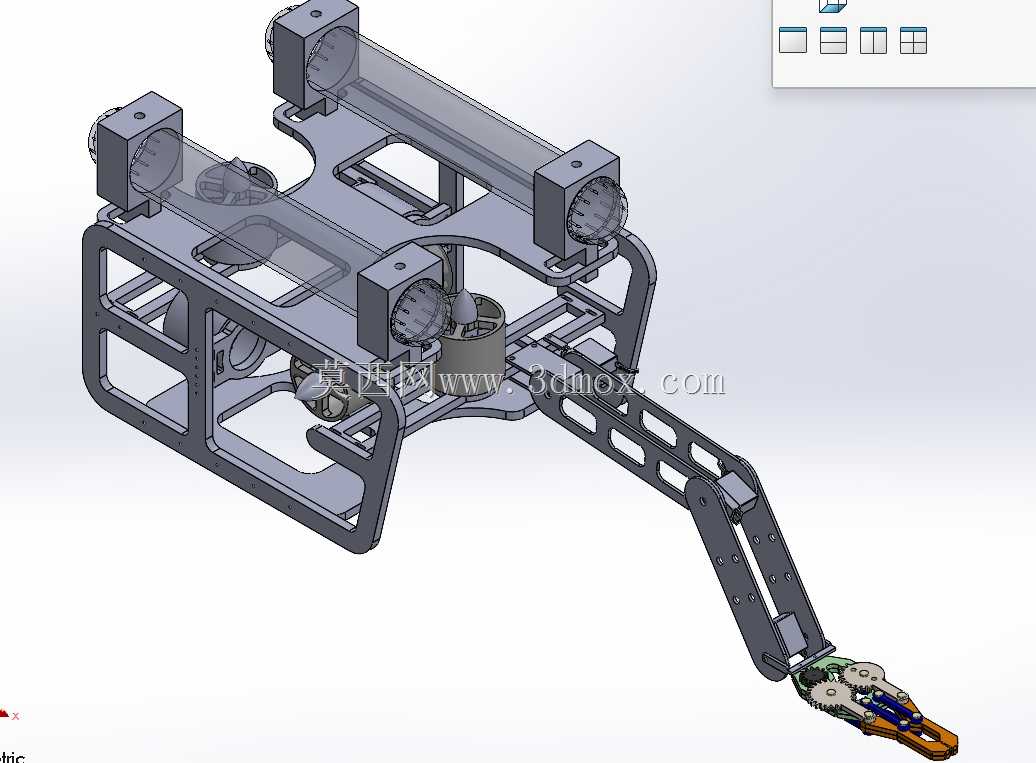

这套水下机器人的结构设计，首先围绕近岸浅水域的常规作业需求搭建核心承载框架，整体采用镂空式型材拼接构型，在保证结构刚性的前提下尽可能压缩自身重量，框架预留的安装槽位可根据任务需求快速搭载观测摄像头、水质采样模块或者小型探测传感器，适配水下坝体检测、养殖网箱巡检、近岸管线排查等多类场景，不需要额外改动主体结构就能完成不同功能模块的换装。

推进单元采用四组对称布置的卧式推进器安装位，全部固定在框架上层的横向支撑梁上，安装面预留了标准的紧固件过孔，可匹配市面主流的水下直流推进器，水平方向的推力矢量覆盖前后进退、左右平移、原地回转全维度动作，不需要额外加装侧向辅助推进单元就能满足浅水区域的机动需求，推进器的安装支架做了倾角微调设计，可根据实际搭载的负载重量调整推力轴线角度，抵消搭载设备带来的重心偏移，避免航行时出现抬头或者栽头的姿态问题。

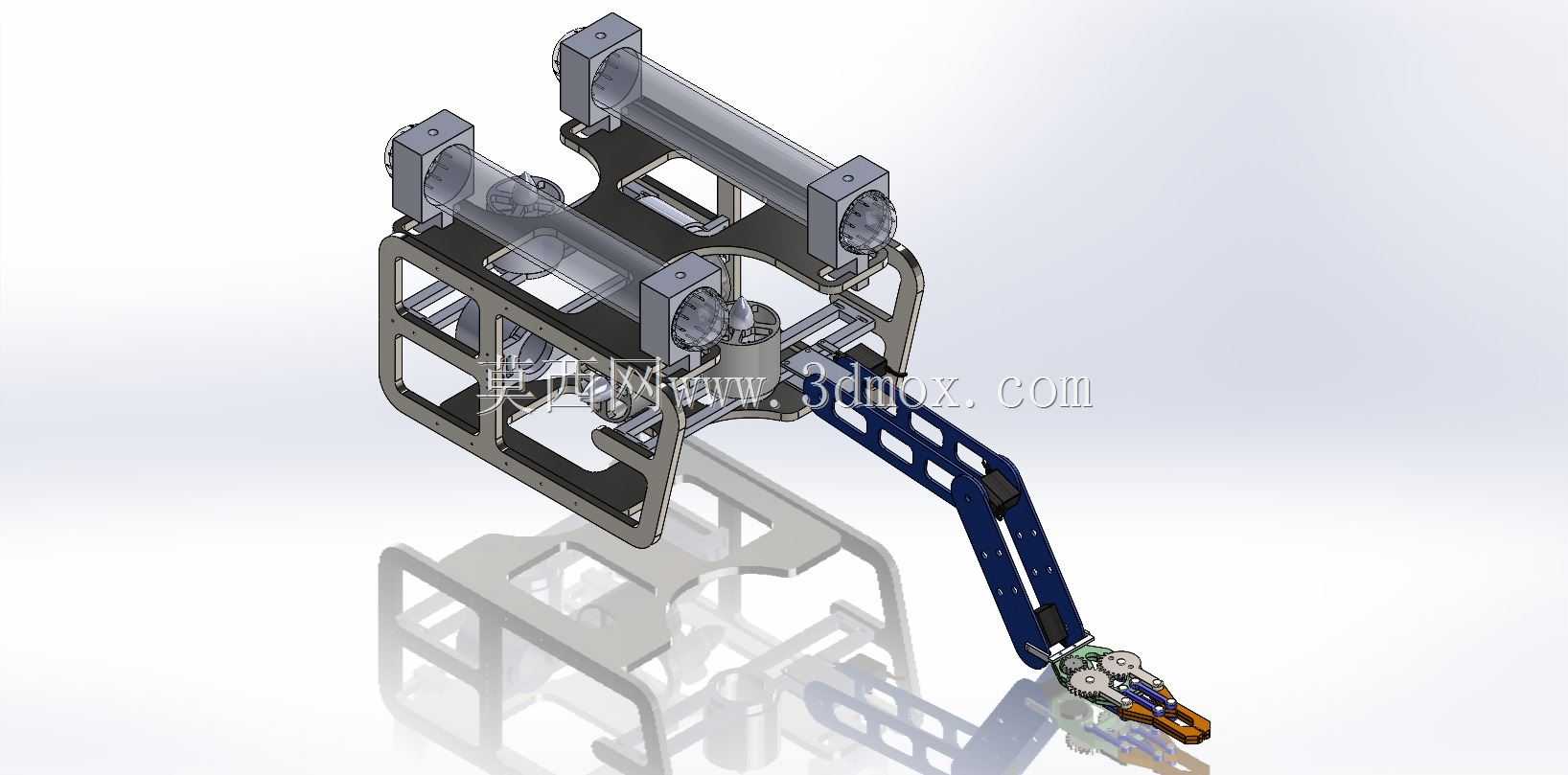

前端搭载的多关节夹持作业臂，根部通过回转支撑座固定在框架前端的纵向梁上，臂身采用分段式镂空结构，每段臂节之间通过伺服电机直连驱动，关节处做了密封腔体的预留设计，可容纳伺服驱动板与动密封组件，末端夹持器采用两指对夹构型，夹持面做了防滑齿槽结构，可稳定抓取水下的小型采样件、脱落的紧固件或者巡检时发现的异物，臂身完全伸展时的作业半径覆盖框架前方0.8米范围，收回时可完全贴合框架前端轮廓，不会额外增加航行时的横向尺寸，避免在狭窄的管线间隙或者网箱网格间穿行时发生剐蹭。

整体框架的外形尺寸控制在紧凑区间，横向宽度不超过0.6米，纵向长度不含作业臂时为0.5米，整体高度控制在0.35米，可顺利通过常规的水下检查井入口，也能适配小型作业船的搭载甲板空间，不需要额外配备专用的吊装释放设备，两名作业人员就能完成布放与回收。框架的底部预留了配重块安装槽，可根据作业水域的盐度调整配重重量，保证整机在水中处于微负浮力状态，既不会因为浮力过大增加推进能耗，也不会因为过重导致失控下沉。

设计过程中特意将所有电气元件的安装位集中布置在框架上层的封闭舱预留区域，与下层的机械传动、作业臂结构完全分隔，布线时可沿框架内侧的走线槽排布，避免线缆外露被水流冲击晃动或者被水下杂物勾挂，所有结构件的连接位置都做了圆角过渡处理，没有尖锐的外凸棱角，既减少航行时的水流阻力，也能避免布放回收时刮伤作业人员或者损坏搭载的探测线缆。夹持臂的驱动伺服全部选用防水型规格，安装位的同轴度公差控制在0.02毫米以内，保证关节转动时没有卡滞，长时间水下作业也不会因为密封件偏磨出现渗漏问题。

框架的材质适配选型上预留了两种方案的安装接口，既可以采用阳极氧化铝合金型材拼接实现轻量化，也可以更换为316不锈钢焊接件适配高腐蚀的海水作业环境，两种材质的安装孔位完全通用，不需要重新加工连接结构就能完成材质切换。推进器的安装支架做了加厚处理，可承受推进器满功率运行时的持续振动，不会因为长期振动出现紧固件松动的问题，作业臂的根部回转座额外增加了加强筋结构，在夹持最大额定负载时，根部的结构变形量控制在0.1毫米以内，保证夹持定位的精度，不会因为臂身变形导致夹持目标脱落。
