带手动控制阀的法兰式水轮机喷嘴结构

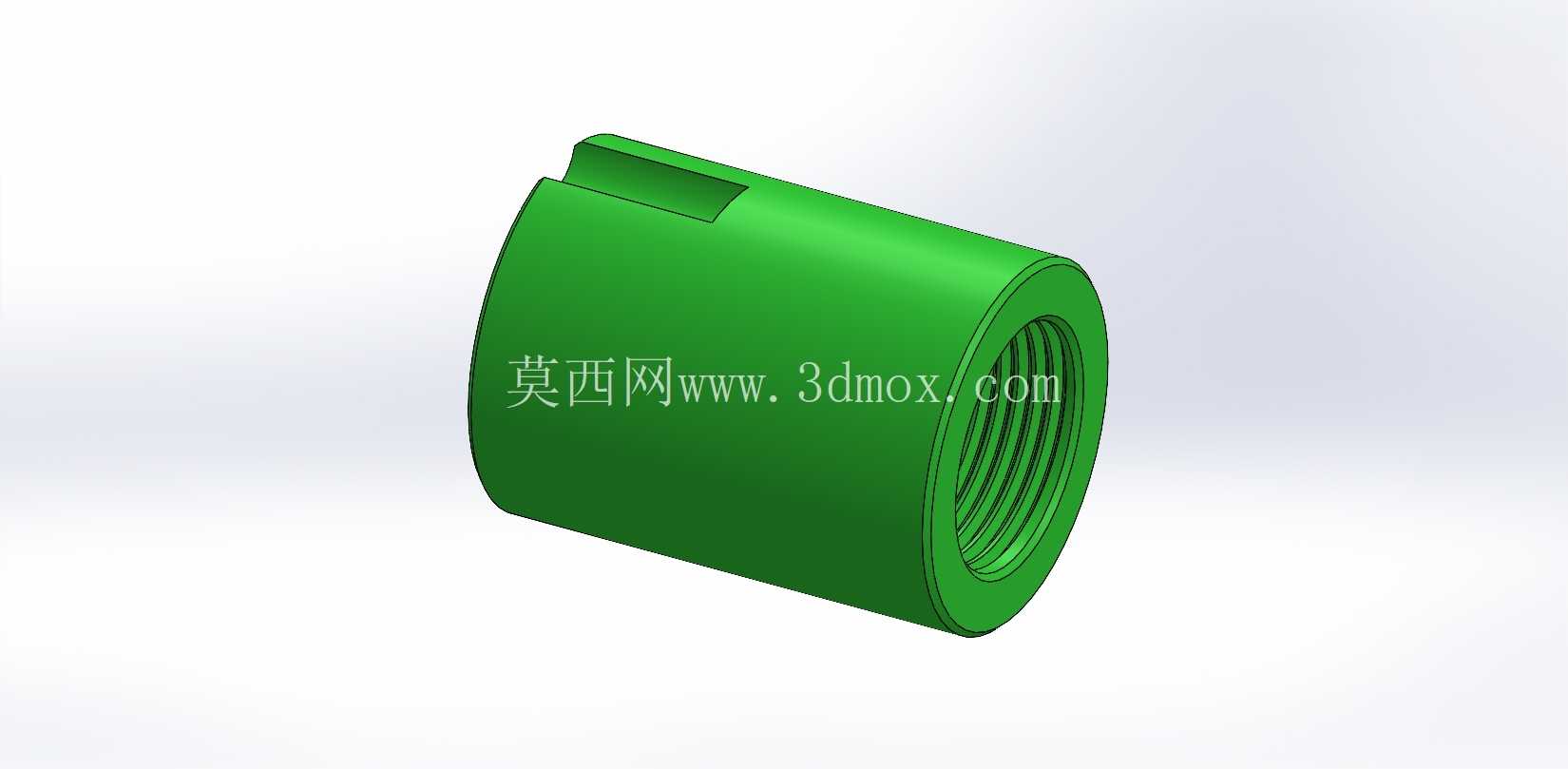

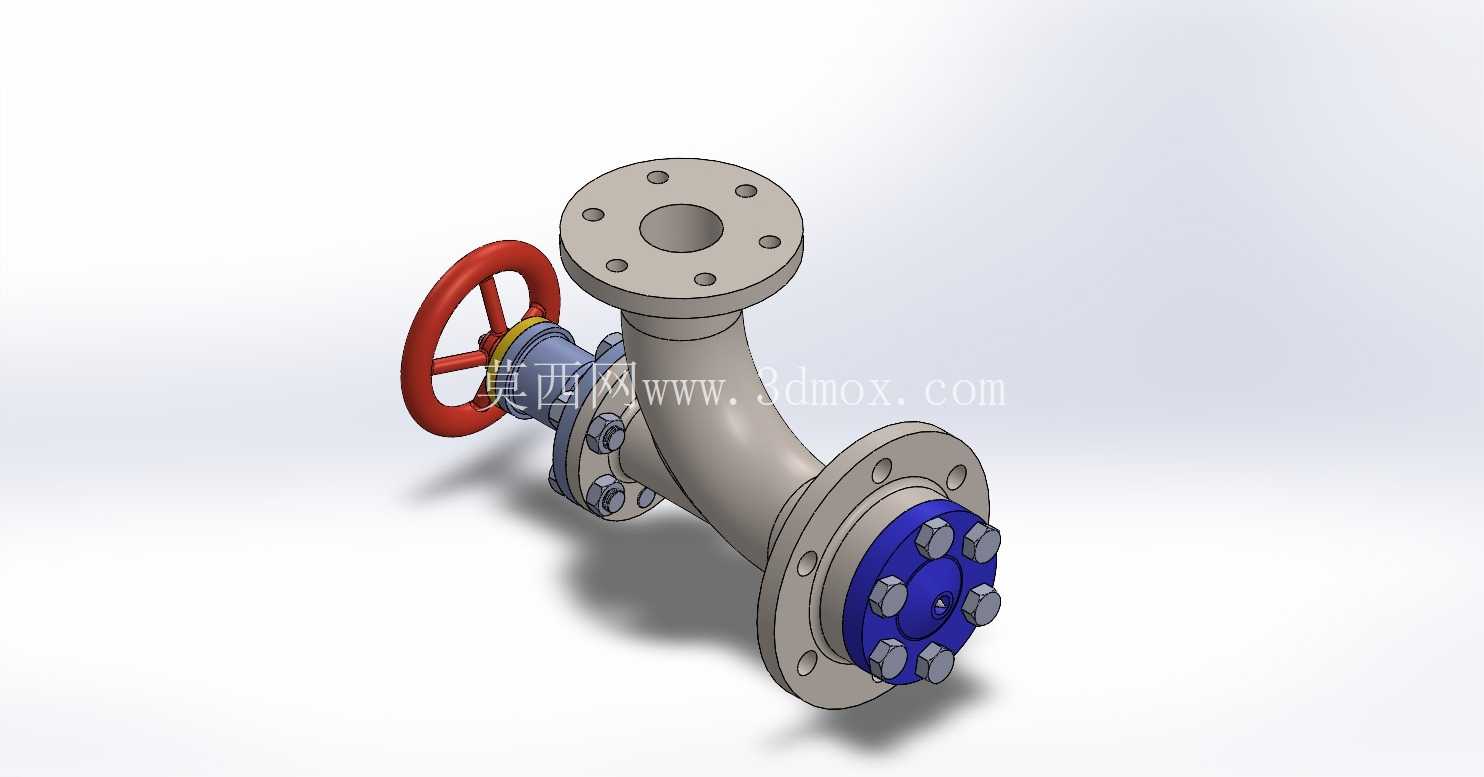

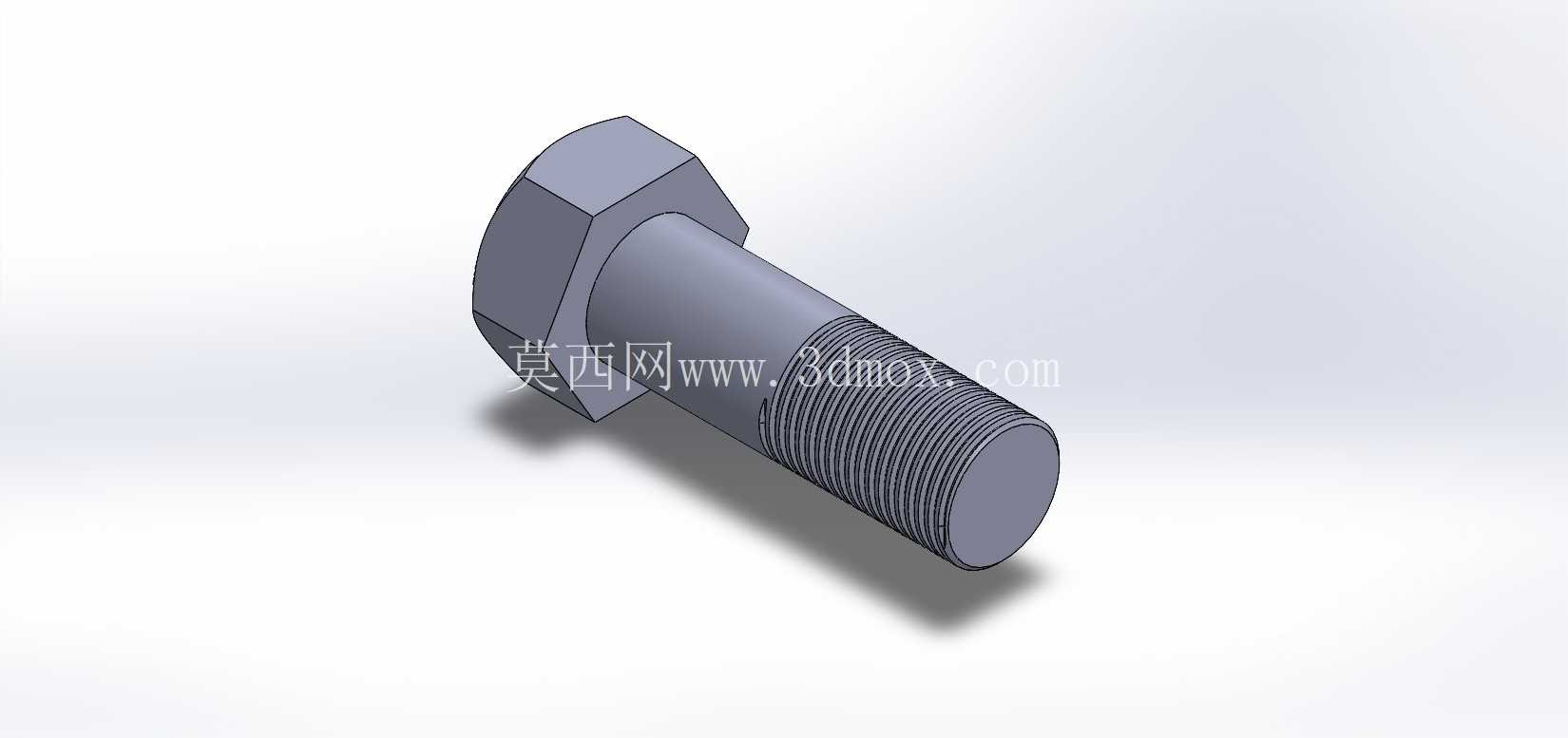

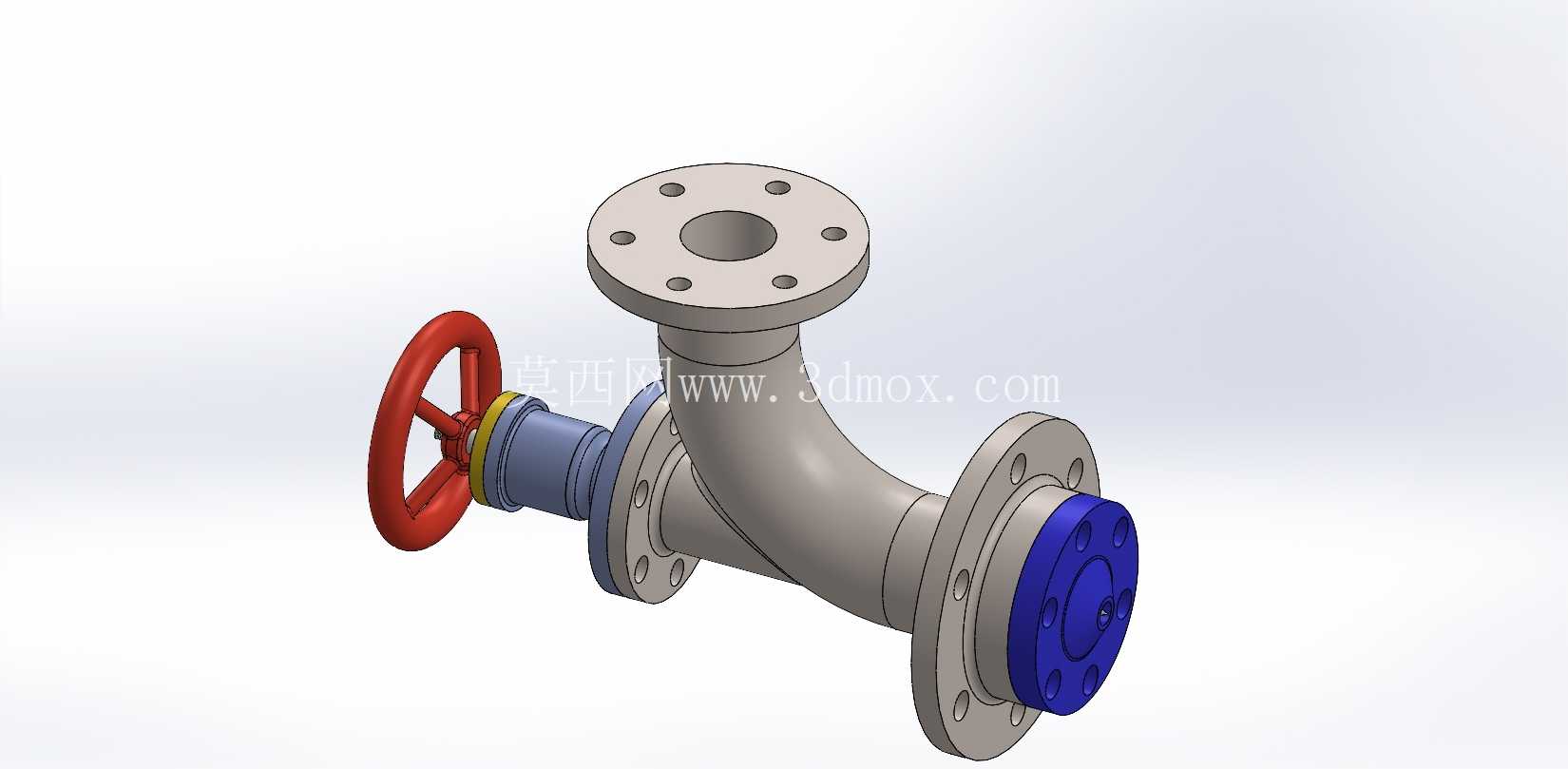

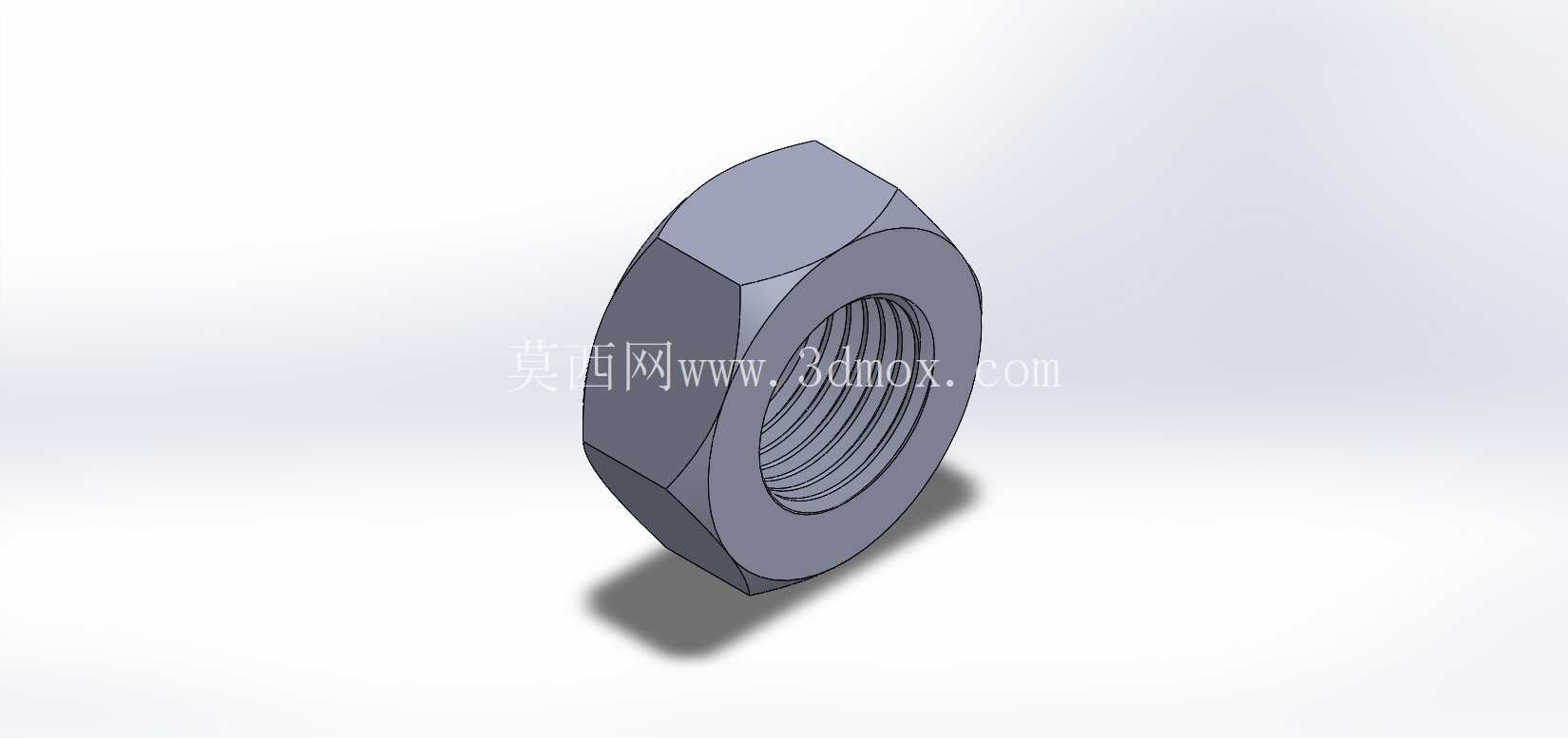

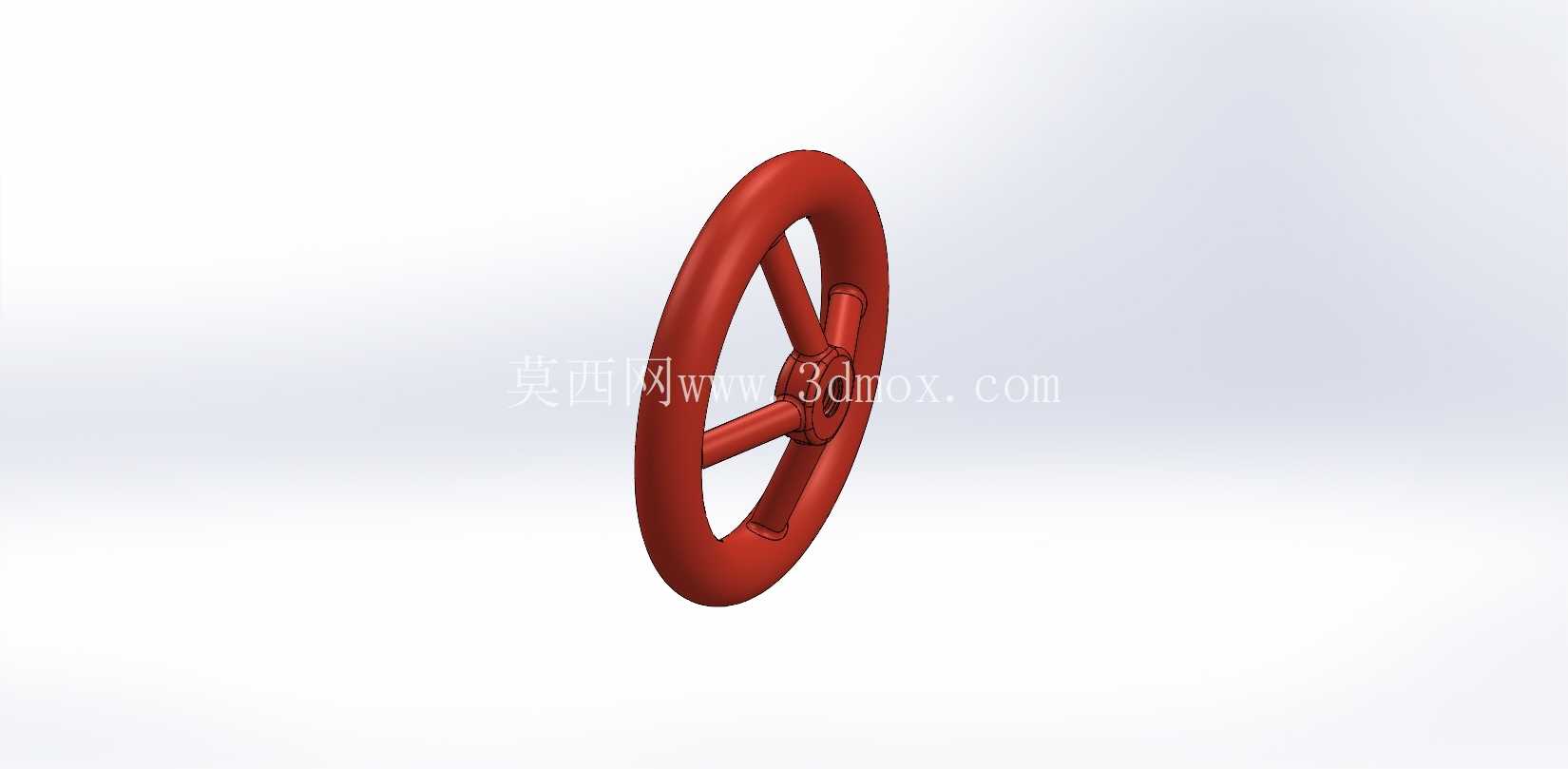

　　在水力发电、工业流体喷射、高压水清洗作业等场景中，带手动控制阀的法兰式水轮机喷嘴是管路系统中负责流量调节与流体定向喷射的核心执行部件，区别于常规固定式喷嘴，该结构集成了手动截止调节功能，可在无电控辅助的工况下完成开度调整，适配野外电站、临时流体作业线等缺乏自动控制条件的使用场景。从实际安装边界来看，该喷嘴整体采用弯管式流道设计，两端均采用标准凸面法兰连接结构，法兰端面的螺栓孔按等圆周角度均匀分布，可直接与同压力等级的管路法兰配对安装，无需额外加工过渡接头；侧置的手轮操作机构突出于弯管主体外侧，操作时的旋转空间预留充足，不会与相邻管路、支撑构件产生运动干涉，手轮采用轮辐式结构，握持摩擦力充足，单人即可完成全开、全关及任意开度的调节操作。

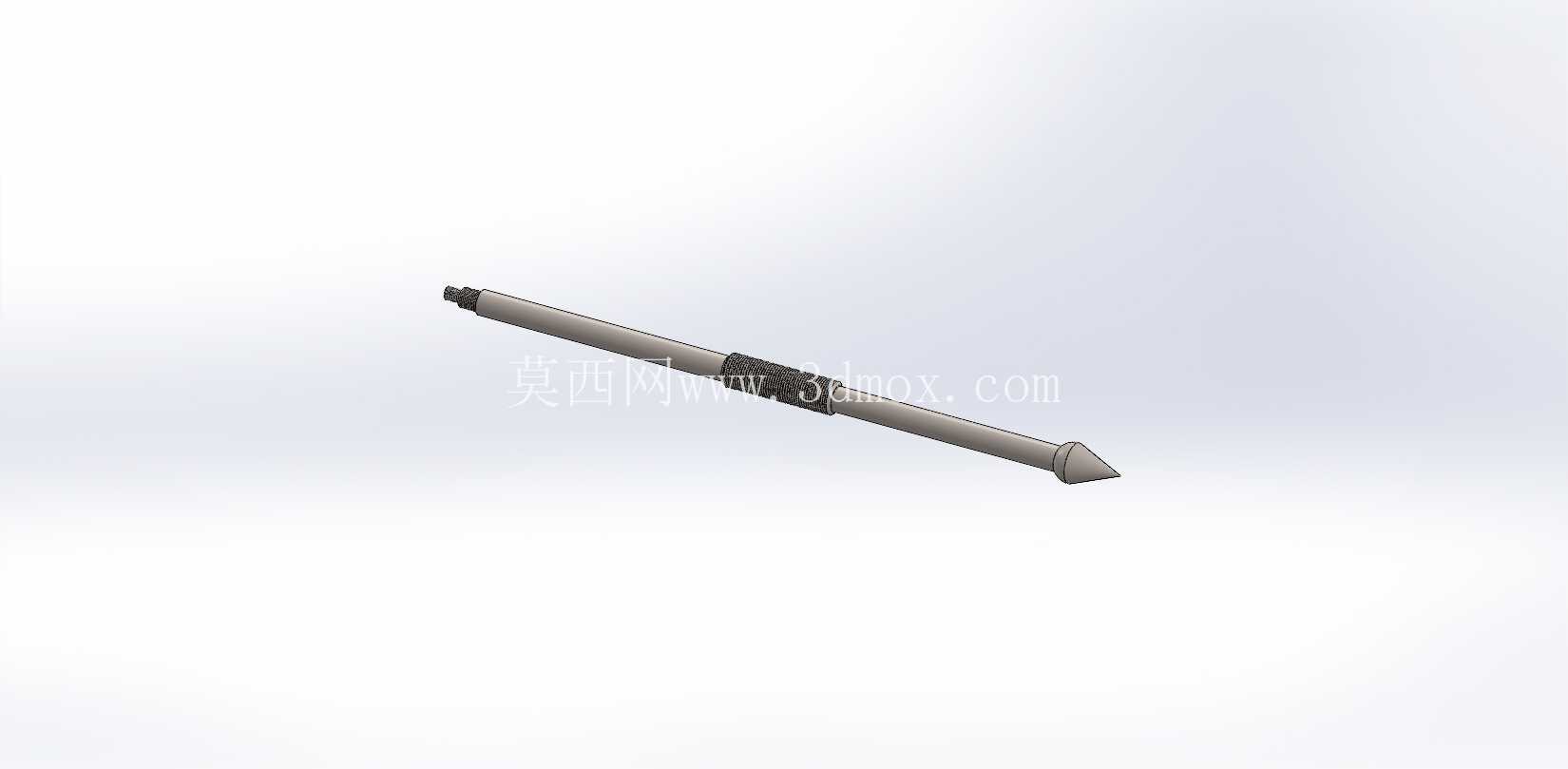

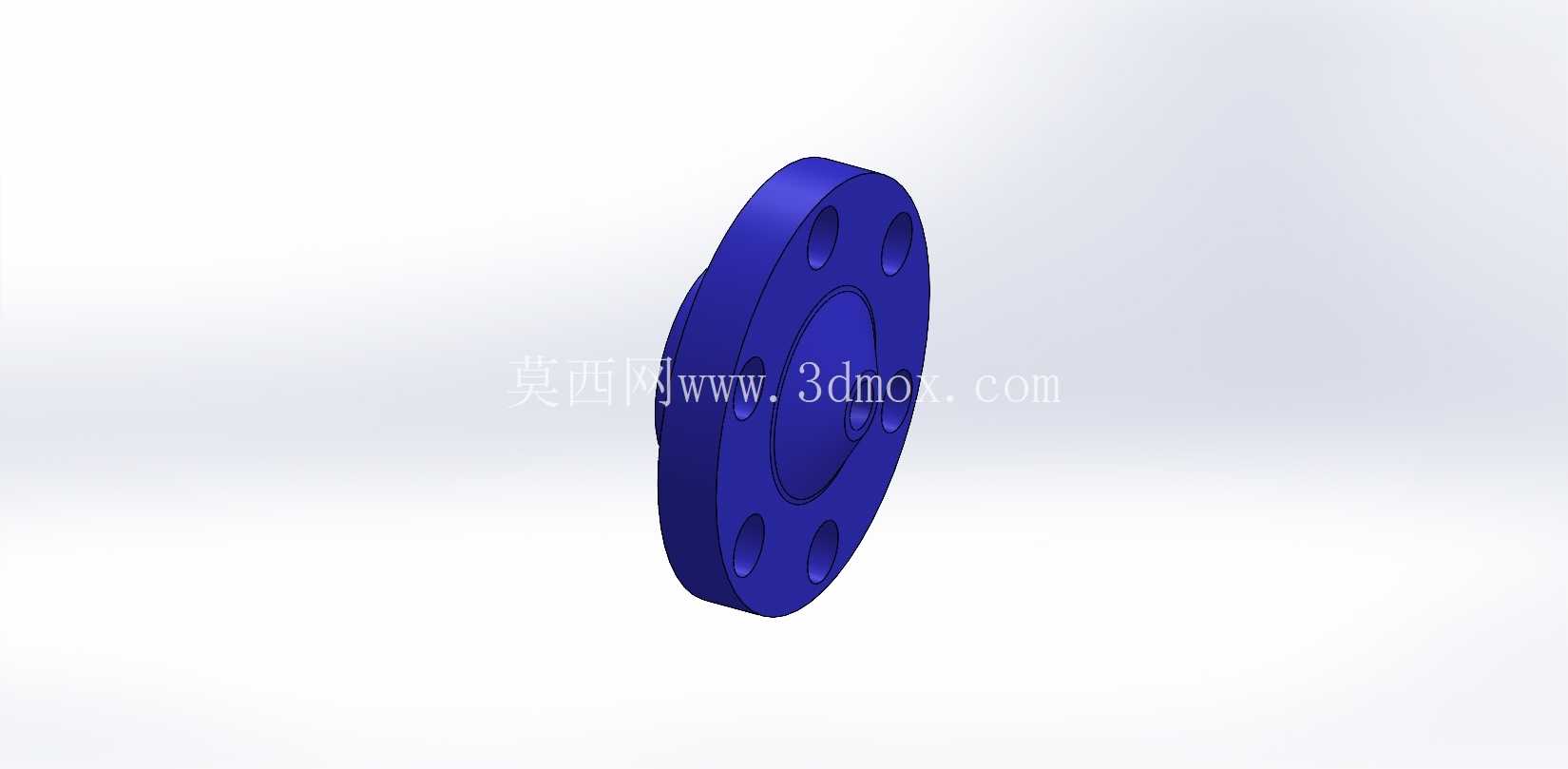

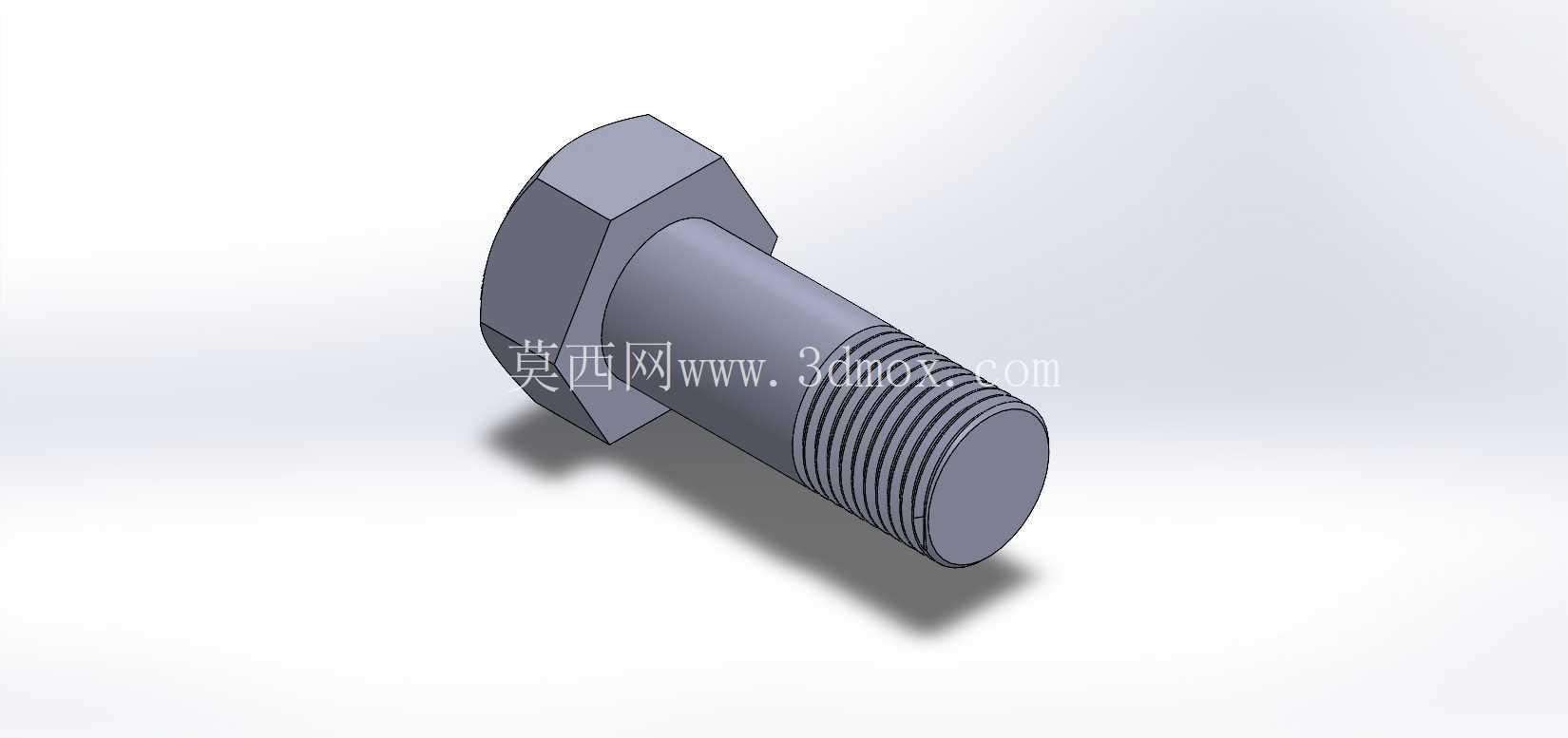

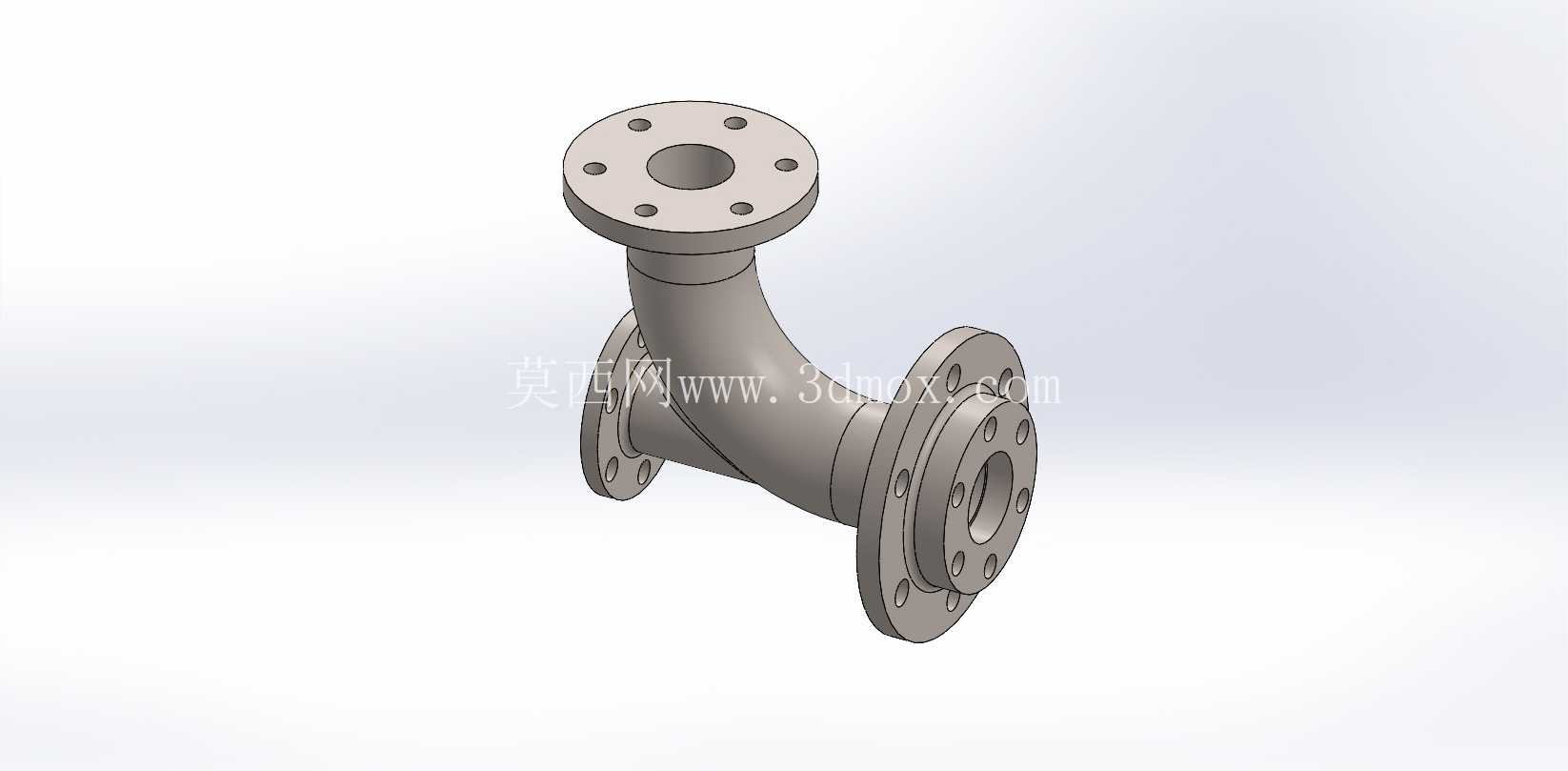

　　喷嘴出口端采用多螺栓压紧的端盖结构，可根据实际喷射需求更换不同通径、不同喷射角度的喷嘴芯，无需整体拆卸管路即可完成易损件更换，大幅降低现场维护的工作量。设计过程中优先考虑流道的平顺性，弯管段的曲率半径经过流体阻力校核，避免直角弯折造成的压损过大问题，流道内壁做圆滑过渡处理，减少高压流体长期冲刷造成的局部磨损；阀体部分的密封结构采用硬密封加软密封的组合形式，在高压流体工况下可保证关闭状态下的零泄漏，同时阀杆的行程与喷嘴开度呈线性对应关系，操作人员可通过手轮的旋转圈数直观判断当前的通流面积，精准控制喷射流量与出口压力。

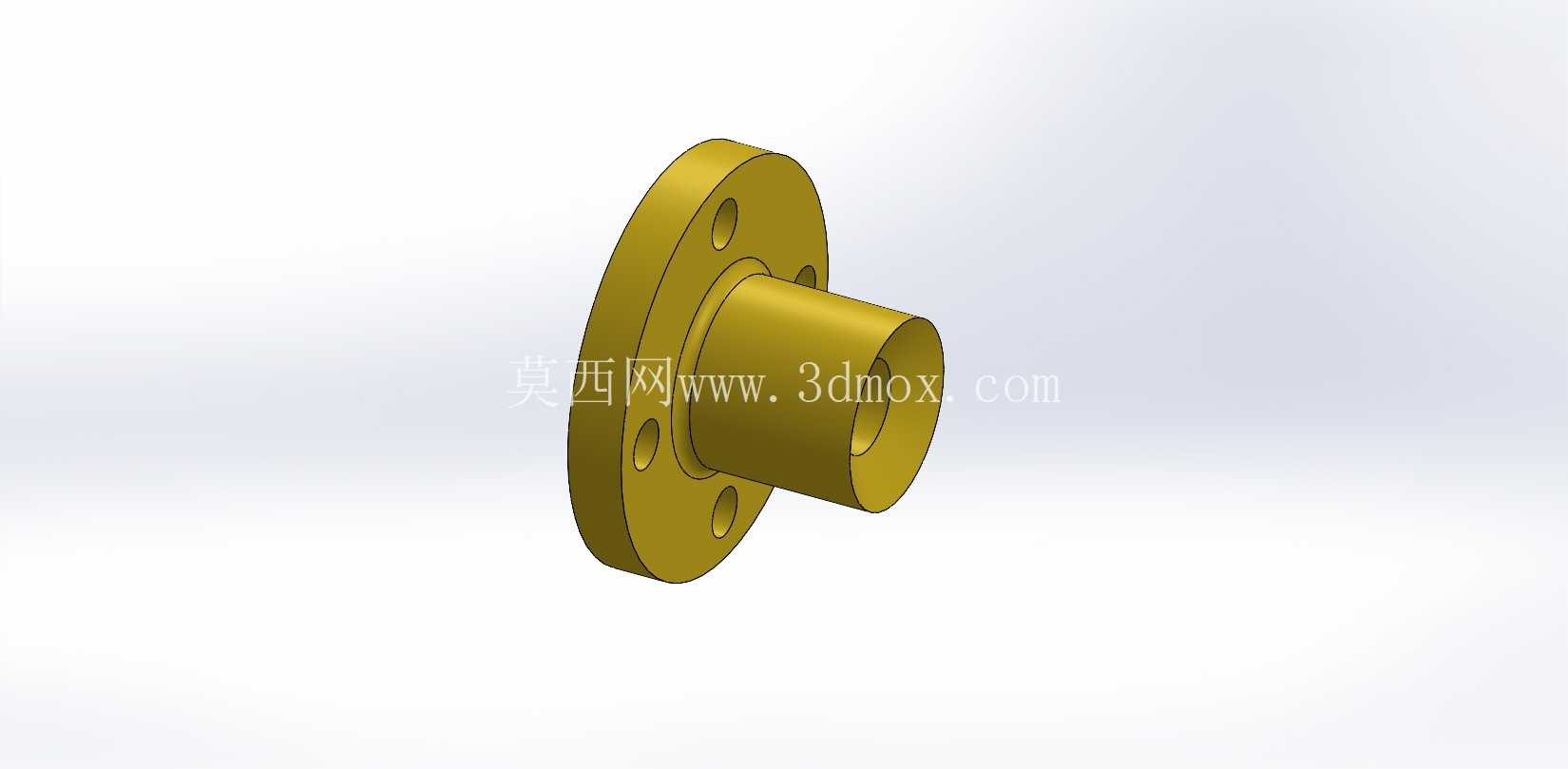

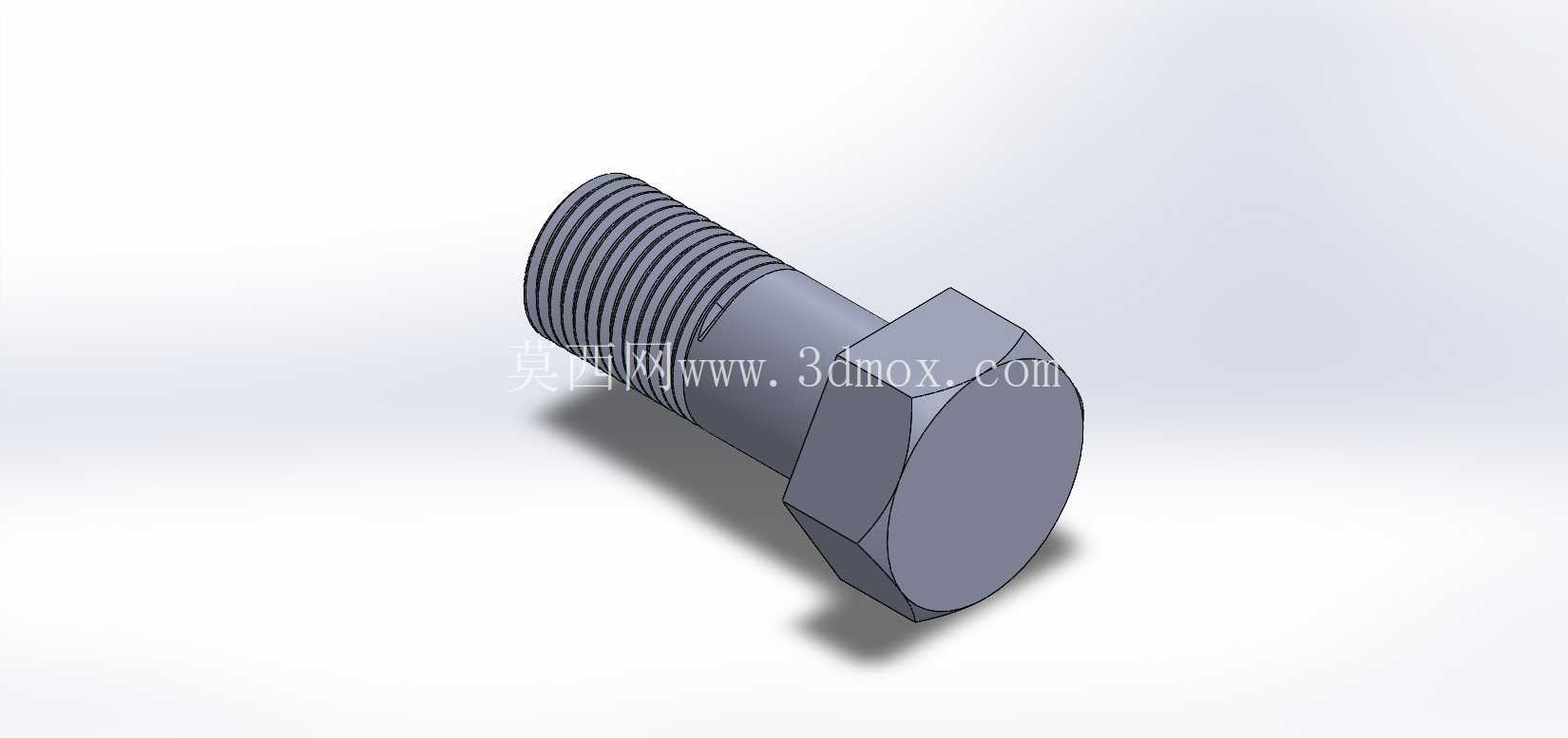

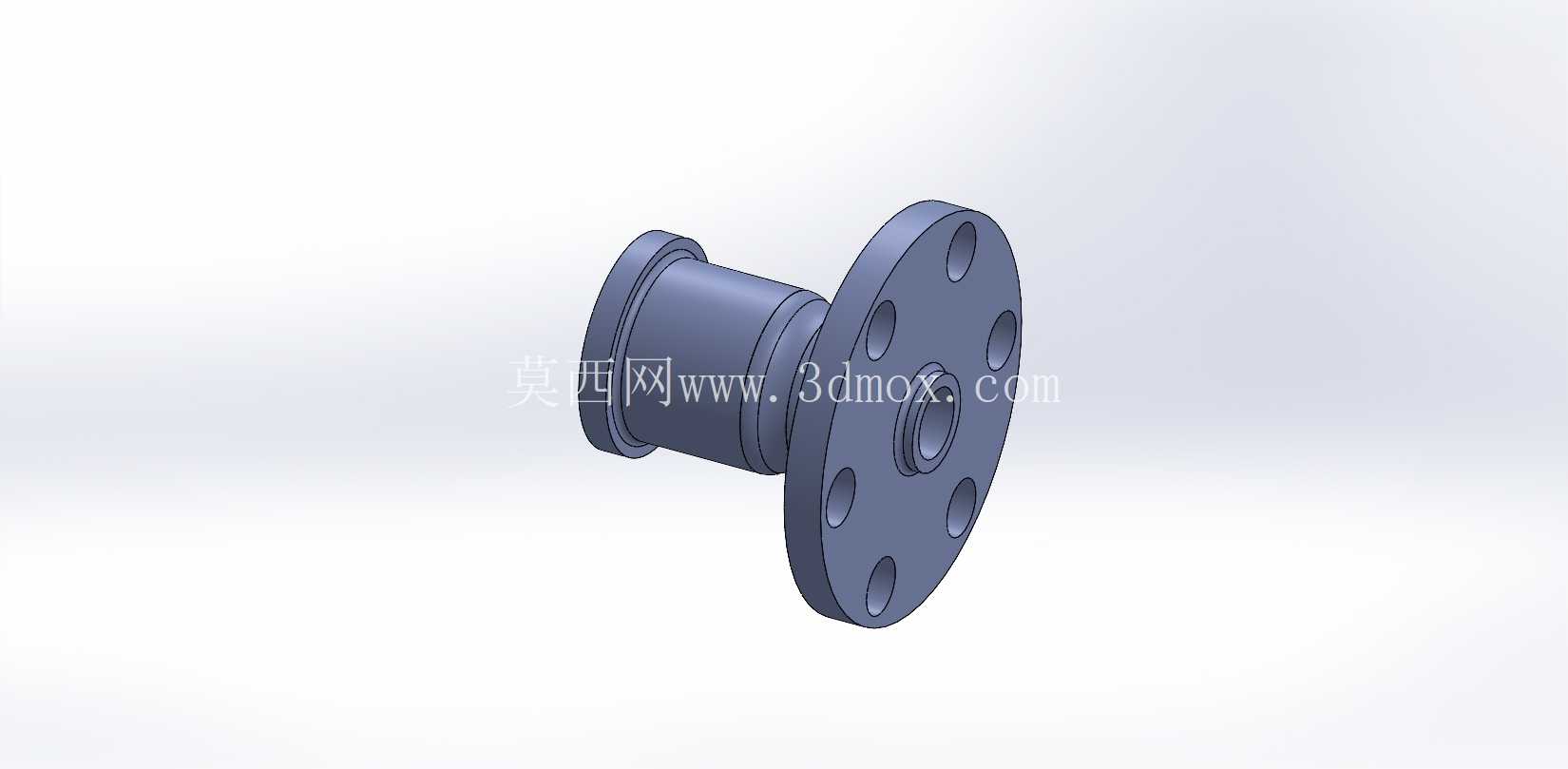

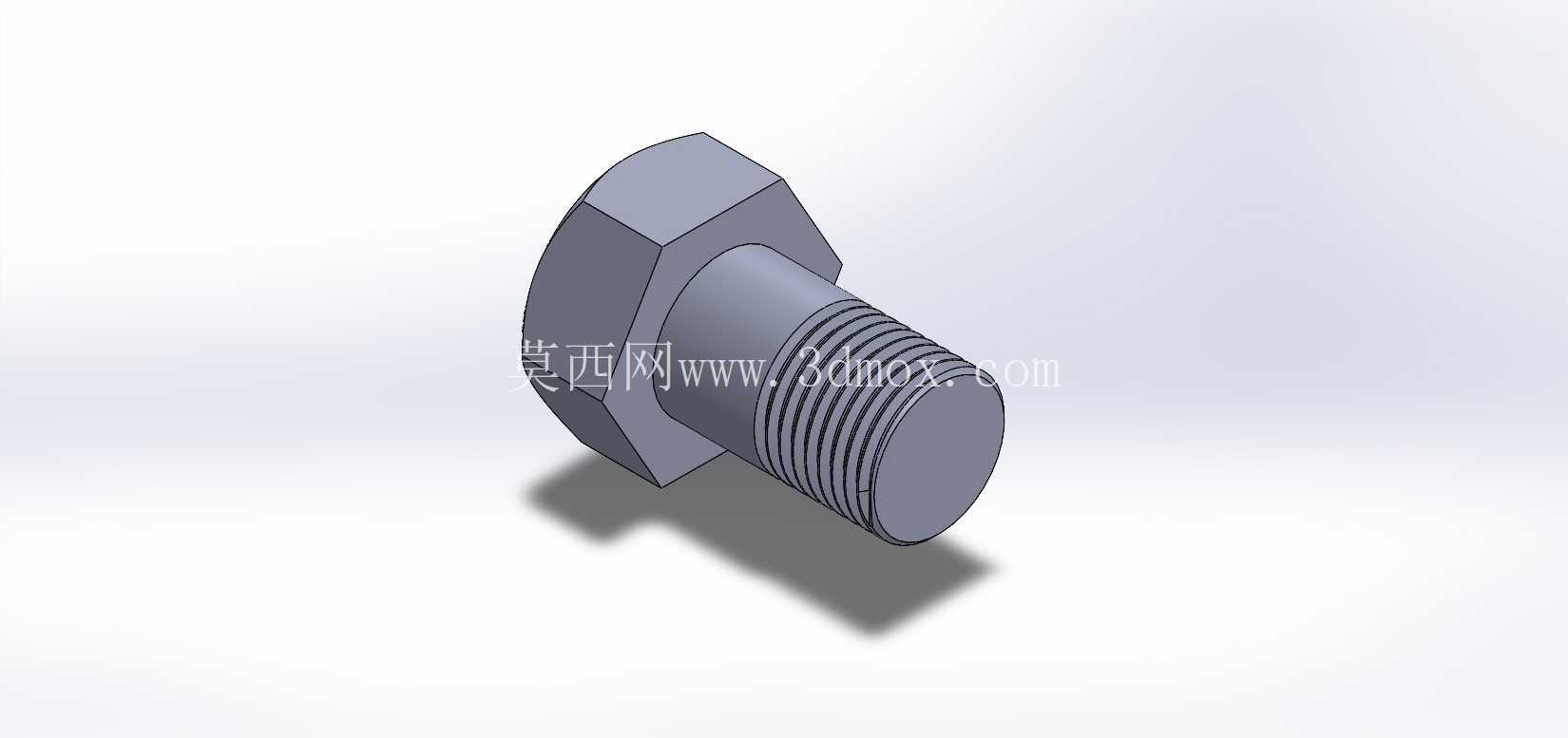

　　在结构强度层面，法兰的厚度、螺栓的规格均按照对应公称压力的管路标准选取，弯管主体的壁厚经过承压校核，可承受额定工况下的水锤冲击，不会出现管壁变形、法兰密封面渗漏等问题；手轮与阀杆的连接采用方榫配合加锁紧销固定，长期操作不会出现打滑、松脱的情况，出口端的压紧螺栓采用对称布置形式，紧固时可保证端盖受力均匀，避免偏压造成的密封失效。该结构可直接适配现有工业管路的安装尺寸，无需对原有管线做大规模改造，即可实现管路的通断控制与流体喷射功能，在小型水力发电机组的喷嘴调节、高压水除锈设备的喷射控制、农田灌溉的喷灌管路控制等场景中均能稳定适配，兼顾了操作便利性、结构可靠性与维护便捷性，无需额外配置气动、电动执行机构即可完成手动调节，大幅降低了配套设备的投入成本，同时整体结构无复杂异形构件，常规机械加工设备即可完成全部零件的加工生产，零件的通用化程度高，密封件、紧固件均采用标准件，后期备件采购与更换十分便捷。
