汽车前挡雨刮连杆传动结构设计

项目分类:汽车 发布时间:2025-09-16 ID:1074538
  • 汽车前挡雨刮连杆传动结构设计
  • 汽车前挡雨刮连杆传动结构设计
  • 汽车前挡雨刮连杆传动结构设计
  • 汽车前挡雨刮连杆传动结构设计
  • 汽车前挡雨刮连杆传动结构设计
  • 汽车前挡雨刮连杆传动结构设计
  • 汽车前挡雨刮连杆传动结构设计
  • 汽车前挡雨刮连杆传动结构设计
  • 汽车前挡雨刮连杆传动结构设计
  • 汽车前挡雨刮连杆传动结构设计
  • 汽车前挡雨刮连杆传动结构设计
  • 汽车前挡雨刮连杆传动结构设计
  • 汽车前挡雨刮连杆传动结构设计
  • 汽车前挡雨刮连杆传动结构设计
  • 汽车前挡雨刮连杆传动结构设计
  • 汽车前挡雨刮连杆传动结构设计

这套雨刮传动结构的核心作用,是将电机输出的单方向连续旋转运动,转化为两根刮臂的同步往复摆动,最终带动刮片完成挡风玻璃表面的雨水、浮尘、污渍刮除作业,保障驾驶过程中前方视野清晰。日常行车场景里,不管是雨天路面积水被前车带起泼溅到前挡,还是高速行驶中撞上的飞虫残留、扬尘附着,都需要这套机构带动刮片以稳定的摆幅、合适的贴合力完成清洁,避免视野受阻引发驾驶风险。

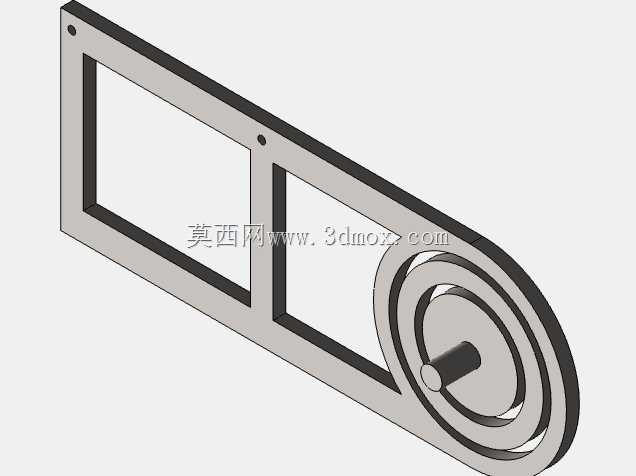

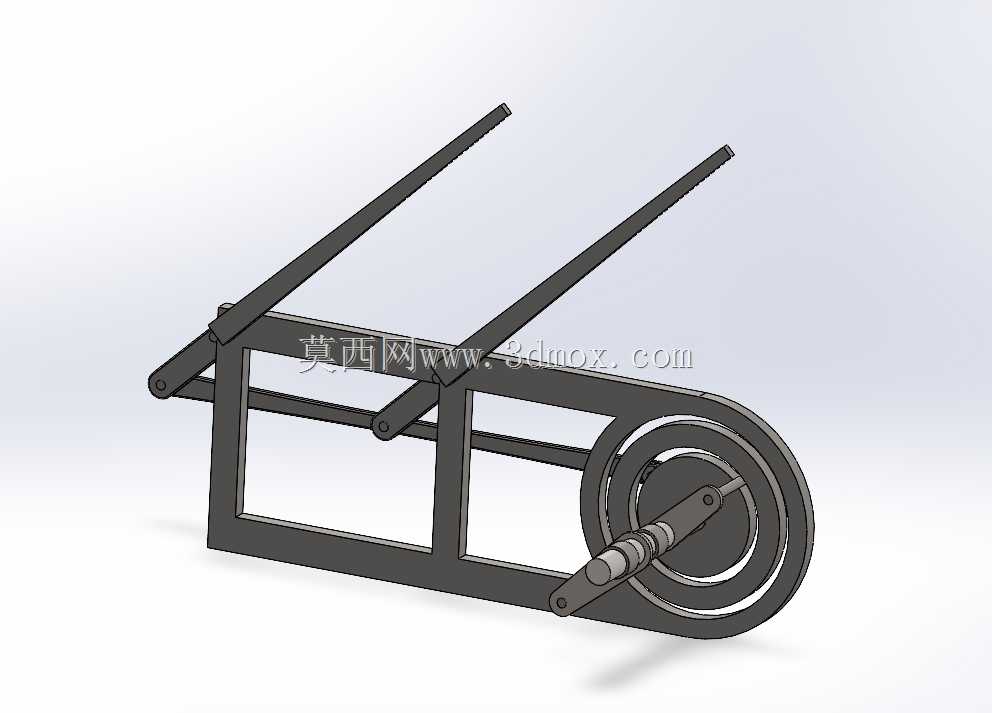

从结构组成来看,整套机构采用框架式安装基座作为承载主体,基座采用矩形框型结构设计,预留了与车身前围钣金匹配的安装孔位,安装时可直接通过螺栓固定在前围板的预设安装点上,基座的平面度公差控制在0.2mm以内,避免安装后出现传动卡滞的问题。动力输入端设置了带偏心轴的转盘结构,偏心轴与连杆组件铰接,当转盘随电机输出轴转动时,偏心轴会带动主传动连杆做平面往复运动,再通过中间的铰接支点将动力分流到两根刮臂的驱动摆臂上,最终实现两根刮臂的同步反向摆动,匹配前挡风玻璃的曲面轮廓,让刮片的覆盖范围刚好覆盖驾驶员主视野区与副驾驶视野区,不会出现刮擦死角。

设计过程中首先要确认的是刮臂的摆动角度,常规乘用车前挡雨刮的单臂摆角控制在110度到130度之间,摆角过小会导致刮净区域不足,摆角过大则容易出现刮臂运动到极限位置时与A柱、前挡下沿饰板发生干涉的问题。这套结构在铰接点的位置设计上做了反复校核,通过调整偏心轴的偏心距、各段连杆的长度比例,将刮臂的摆幅控制在合理区间,同时保证两个刮臂在运动过程中不会出现互相碰撞的情况,刮片运动到下极限位置时刚好停在前挡下沿的饰板上方,不会刮碰车身饰件造成异响或部件损坏。

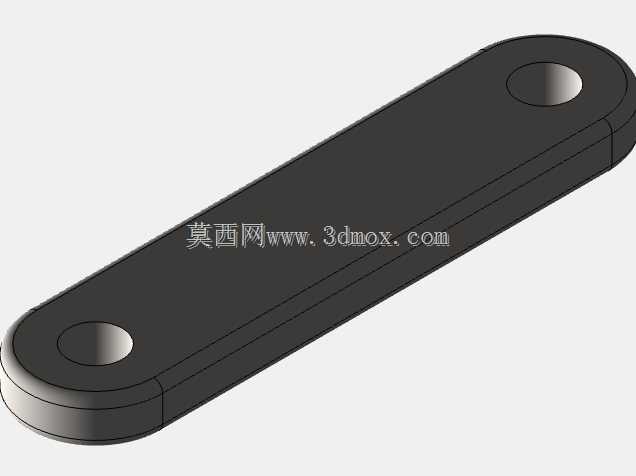

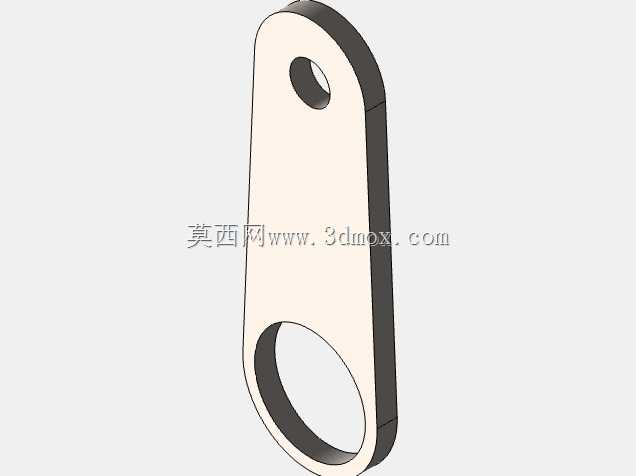

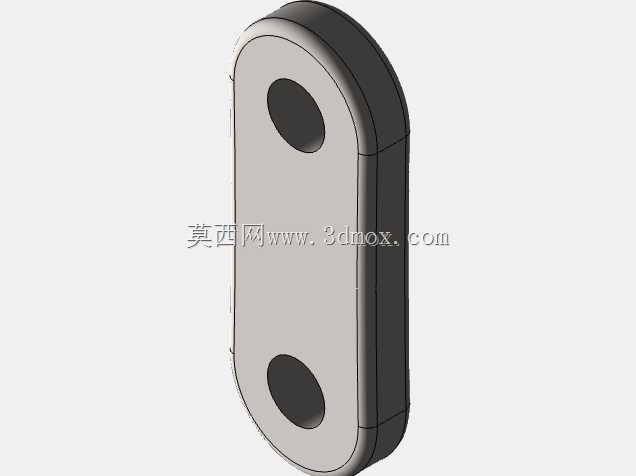

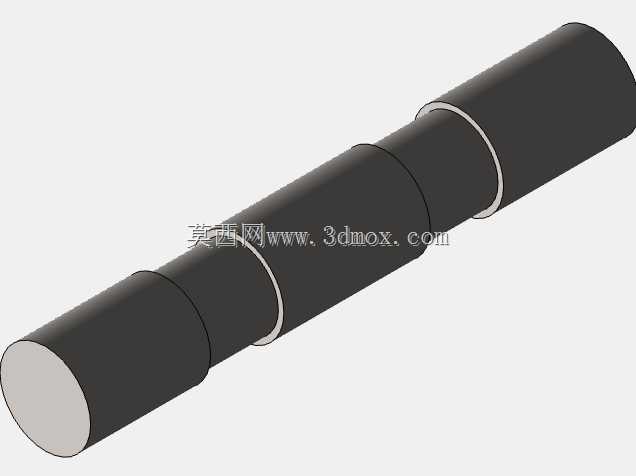

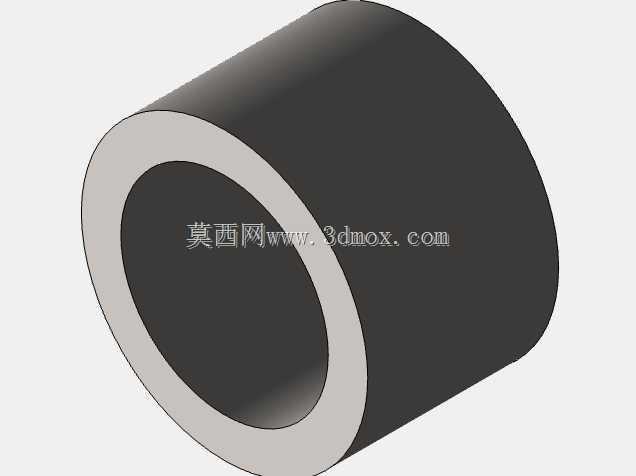

传动连杆的铰接位置全部采用销轴加衬套的连接方式,衬套选用自润滑材质,长期往复摆动过程中不需要额外加注润滑脂,也能保持较低的运动阻力,避免出现电机负载过大、刮臂动作卡顿的问题。基座上的铰接支座采用一体折弯成型的结构,与基座主体焊接固定,铰接孔的同轴度公差控制在0.1mm以内,保证连杆摆动过程中不会出现别劲的情况。动力输入端的转盘中心位置设置了与电机输出轴匹配的D型孔,安装时可以直接与雨刮电机的输出轴配合,通过轴端螺母锁紧即可传递扭矩,不需要额外设计联轴器结构,简化了装配流程。

安装边界方面,整套机构的整体厚度控制在80mm以内,可以完全容纳在前挡风玻璃下方的集雨板空腔内,不会占用发动机舱的额外布置空间,也不会与集雨板下方的空调进风口、线束管路发生干涉。基座上的四个安装孔位采用长圆孔设计,安装时可以根据车身钣金的焊接公差做小范围的位置调整,保证刮臂的初始停放位置符合设计要求,避免出现刮片停放位置偏移、刮刷轨迹错位的问题。

实际使用过程中,这套连杆机构的运动特性经过了反复优化,刮片在玻璃表面的运动速度在摆幅中间区域最快,在两侧极限位置速度逐渐降低,既保证了刮刷效率,也避免了极限位置换向时产生过大的冲击噪音,同时能让刮片在换向时保持与玻璃表面的均匀贴合,不会出现翻边、跳刮的问题。针对不同曲率的前挡玻璃,还可以通过调整刮臂转轴的安装倾角,让刮片在整个摆动行程中都能垂直贴合在玻璃表面,保证刮净率达到使用要求。
