烟蒂对接压合工装模具结构设计

　　这套对接压合结构主要面向烟蒂类小尺寸软质工件的压合成型工序，在烟草配套加工、滤棒成型的小批量试制、工装验证环节有明确的应用场景，区别于大批量产线的连续压合设备，这类分体式对接模更适配实验室打样、小批次定制加工的灵活生产需求，不需要配套复杂的自动化送料出料机构，直接装夹在普通小型压力机台面上即可完成作业，对安装空间的适配性更强，普通桌面型压机的工作台面就能满足装夹要求。

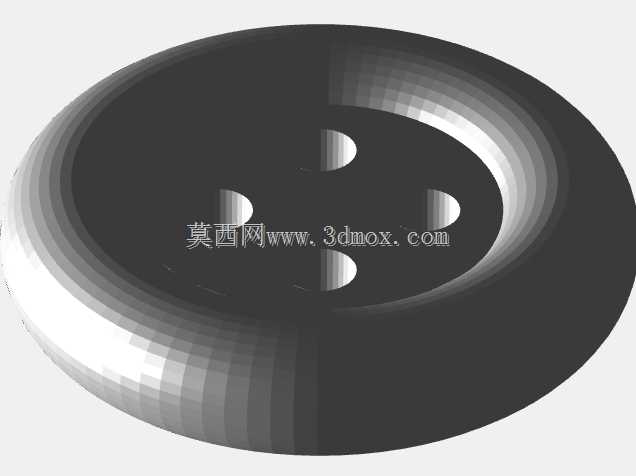

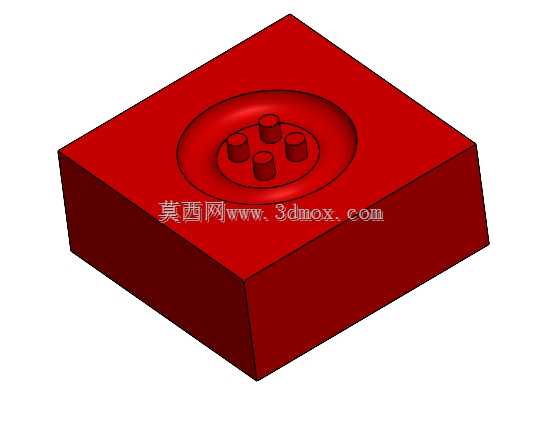

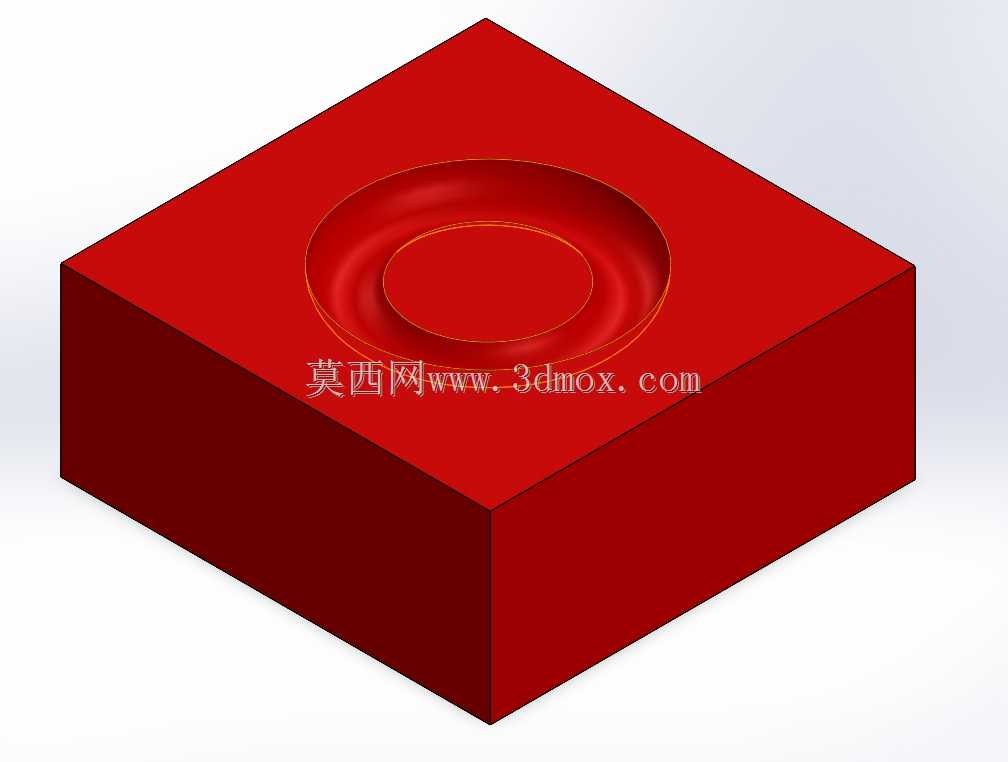

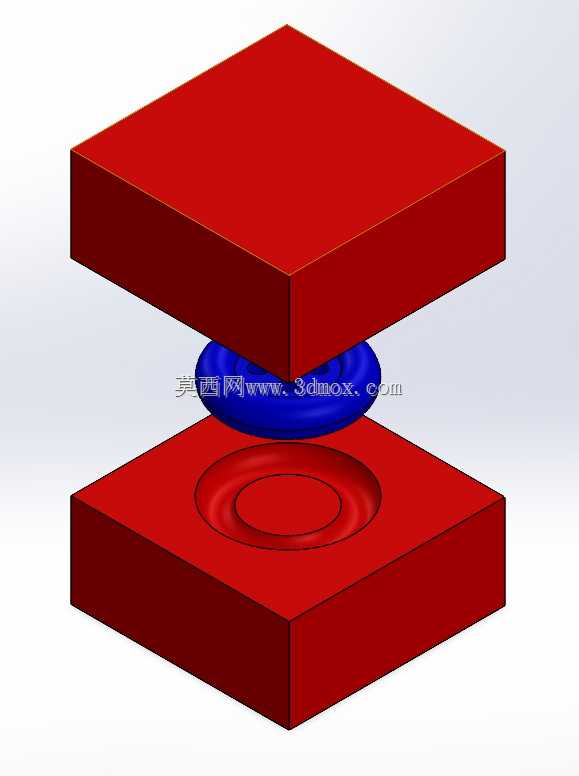

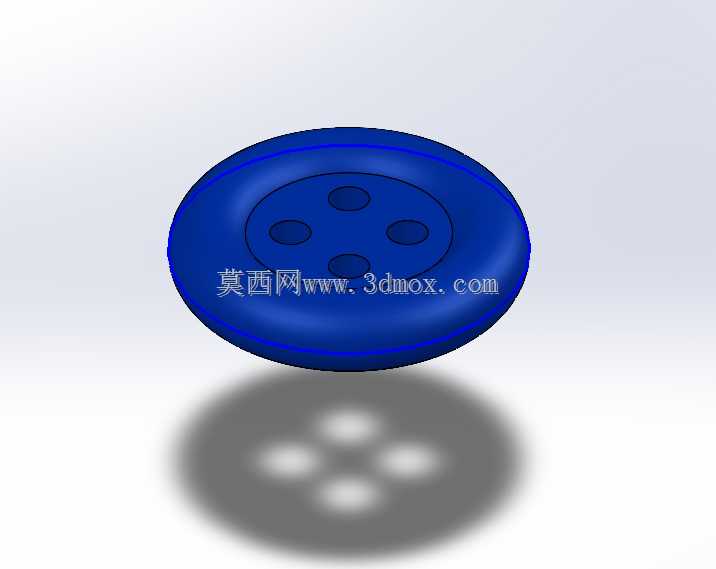

　　从结构组成来看，整套模具分为上模、下模、中间成型型腔三个核心部分，上下模采用对称式矩形模座设计，模座本体选用45号钢调质处理作为基础材质，模座平面的平面度公差控制在0.02mm以内，保证压合过程中上下模合模时的平行度，避免出现压合偏斜导致的工件成型厚度不均问题。下模座表面加工有与待压合工件外形匹配的环形凹槽型腔，型腔的深度、圆弧过渡尺寸完全匹配烟蒂滤棒的端部外形，凹槽边缘做了R0.5的圆角过渡，防止压合过程中刮伤软质滤材表面，同时也能在合模时引导工件自动对位，减少人工放料的对位调整时间。上模座为平整平面结构，合模时与下模型腔形成封闭的压合腔，中间的蓝色弹性体为聚氨酯缓冲垫，安装在上模座的压合工作面，硬度选用邵氏60A的材质，既可以保证压合时的压力均匀传递，避免硬接触压溃软质滤材内部结构，又能在开模时依靠自身弹性复位，不会粘连在成型后的工件表面。

　　设计过程中重点考量了压合行程与安装边界的匹配，整套模具闭合后的总高度控制在120mm，开模后的最大开模间距预留40mm，足够操作人员手动取放工件，不需要额外增加顶出机构，简化了模具整体结构，降低了加工制造成本。模座的四个角位置预留了M8的安装沉孔，孔位间距按照通用小型压机的工作台T型槽间距设计，安装时直接用T型螺栓就能完成固定，不需要额外加工转接板，适配性更强。上下模的导向依靠压机本身的滑块导向精度即可满足要求，因为工件本身的压合公差要求在0.1mm级别，普通小型压机的滑块导向精度完全可以覆盖，不需要额外加装导柱导套结构，进一步压缩了模具的整体尺寸与制造成本。

　　在实际使用场景中，这类模具主要用于烟蒂滤嘴与接装纸的预压对接工序，压合时将预涂胶的滤棒端部放置在下模的环形型腔内，上模随压机滑块下行，通过聚氨酯缓冲垫将压力均匀施加在对接位置，保压1-2秒即可完成粘接压合，压合后的工件对接处同轴度可以控制在0.1mm以内，接装面的粘接强度满足后续工序的拉扯要求，不会出现开胶错位的问题。相比一体式的成型模具，这种分体对接式的结构清理更加方便，压合过程中溢出的少量余胶只需要用棉布擦拭上下模平面即可，不需要拆解模具进行清理，日常维护的工作量更小。型腔部分如果后续需要适配不同直径的烟蒂产品，只需要更换下模的型腔镶件即可，模座部分可以通用，进一步降低了多规格产品生产的工装投入成本。

　　从结构强度校核的角度来看，模座的厚度设计为20mm，在最大1kN的压合压力下，模座的最大变形量不到0.005mm，完全不会影响压合精度，模座边缘做了C2的倒角处理，避免安装和操作过程中锋利边缘划伤操作人员，符合工装设计的安全要求。缓冲垫的安装位置与下模型腔完全同轴，安装时依靠定位胶粘接在上模座的对应位置，长期使用出现磨损后可以直接撕除更换，不需要对模座进行二次加工，维护成本极低。整套结构没有复杂的异形曲面，所有加工面都是平面和规则圆弧，普通数控铣床甚至普通铣床配合钳工打磨就能完成加工，加工周期短，成本低，非常适合快速打样和小批量生产场景使用。
