工业级滚筒筛分设备完整结构设计

　　这套滚筒筛分结构的设计，最初是针对中小型固废处理、砂石骨料分级、餐厨垃圾预处理这类连续筛分作业场景做的适配，区别于振动筛的高频冲击作业模式，滚筒筛依靠筒体低速回转带动物料翻抛，能有效减少筛网堵孔概率，对湿度偏高、含杂量较大的物料适应性更强。从结构布局来看，整体采用方管焊接一体式机架作为承载主体，机架底部预留了120mm高度的调平脚座安装空间，可适配不同平整度的车间地面安装需求，机架整体宽度控制在1.2米，长度2.1米，整体安装高度1.5米，不需要额外做大型混凝土基础，现场就位后接电即可投入使用，适合小型加工站点、移动筛分站的配套搭载。

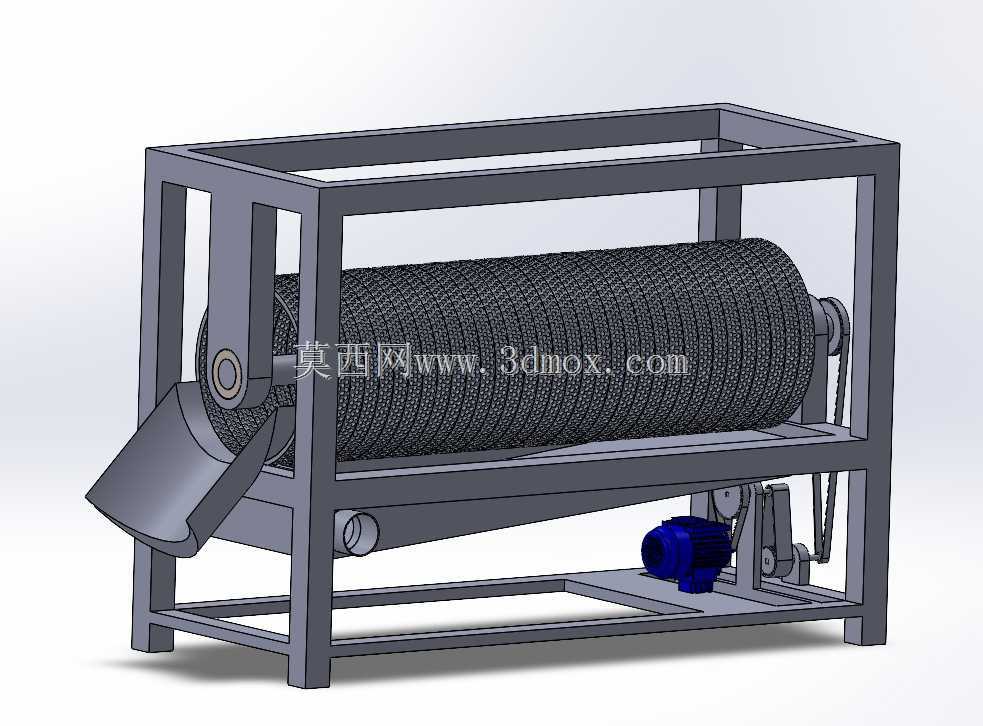

　　核心筛分部件为冲孔卷制筛筒，筛筒通过两端的辐板式支撑轴固定在机架两侧的带座轴承上，筛筒的有效筛分长度为1.4米，直径0.6米，筛面采用3mm厚耐磨钢板冲孔制作，可根据筛分物料的粒径需求更换不同孔径的筛板，筛筒内部焊接有螺旋导料板，当筒体以18r/min的转速回转时，导料板会带动物料从进料端向出料端缓慢移动，过程中小于筛孔的物料透筛落入下方接料溜槽，大于筛孔的物料则顺着导料板从筒体末端的排料口排出。进料端设置了倾斜导料溜槽，溜槽倾斜角度为35度，刚好延伸至筛筒内部150mm位置，可避免进料时物料撒漏到筛筒外侧，溜槽表面贴有3mm厚的耐磨衬板，可减少物料冲刷带来的磨损。

　　驱动部分采用减速电机直连链传动的结构，电机安装在机架下部的可调式安装座上，通过调整安装座位置可张紧传动链条，相比齿轮传动，链传动对安装精度的容忍度更高，在现场有粉尘、少量淋水的工况下也能稳定运行，传动部位外侧设置了可拆卸的安全防护罩，避免作业过程中人员接触转动部件发生危险。筛筒下方的接料溜槽采用大倾角斜面设计，斜面角度为40度，可保证透筛后的物料能顺利滑落到下游输送设备上，不会在溜槽内积料，溜槽侧面预留了观察口，可随时查看筛网的磨损情况以及堵孔状态，不需要拆解设备就能完成日常巡检。

　　在设计过程中特意做了动平衡校核，筛筒的支撑轴做了同轴度公差控制，保证设备运行时的振动量控制在0.2mm以内，长时间运行不会出现机架焊缝开裂、轴承过早损坏的问题。机架的所有焊接位置都做了去应力处理，焊后打磨焊渣并做防锈涂装，可适应户外露天作业的防锈需求。考虑到日常维护的便利性，筛筒两端的轴承座都采用了剖分式结构，更换筛筒时不需要完全拆解机架，只需要拆开轴承座上盖就能将筛筒整体吊出，大幅缩短检修更换的时间。另外设备的整体重心控制在机架中心偏下位置，即使处理堆积密度较大的矿石物料，也不会出现设备倾翻的风险，机架底部预留了地脚螺栓安装孔，若用于固定工位作业，可通过膨胀螺栓将设备固定在地面，进一步提升运行稳定性。
