离心式鼓风机组装结构三维设计

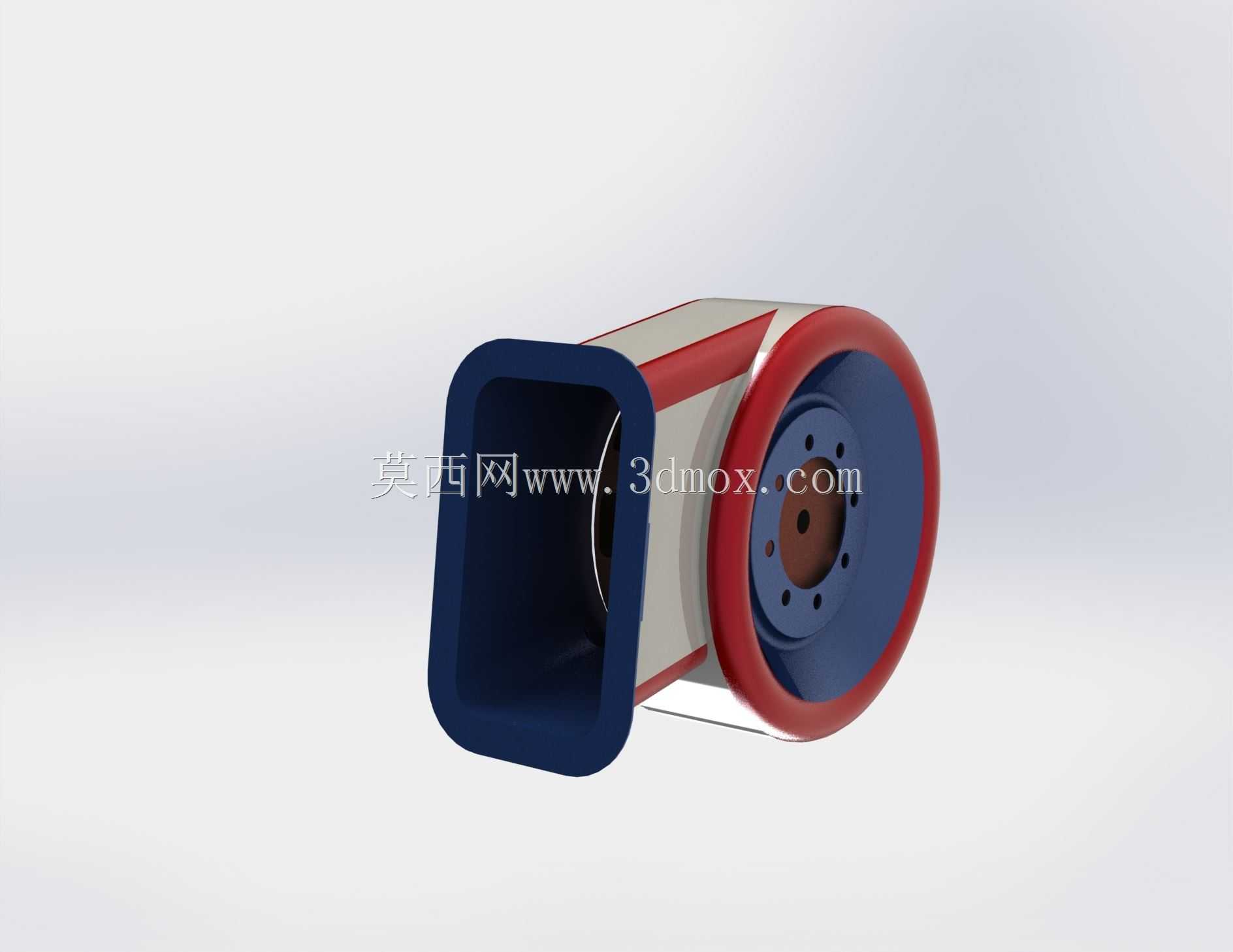

　　这款离心式鼓风机组件的结构设计，核心围绕小空间内的风压输出需求展开，蜗壳型线采用对数螺旋线拟合，匹配叶轮出口的气流流向，尽可能降低气流在壳体内的沿程阻力与涡流损耗，避免常规直壁壳体容易出现的气流紊动、出口风压波动问题。从实际应用场景来看，这类小尺寸鼓风机常嵌入小型通风散热系统、桌面级排风设备、小型气力输送终端中，安装边界需要适配紧凑的设备内部空间，因此设计阶段就将出风口设置为矩形法兰结构，可直接对接矩形通风管路，省去额外的变径转接件，减少安装环节的密封处理工作量。

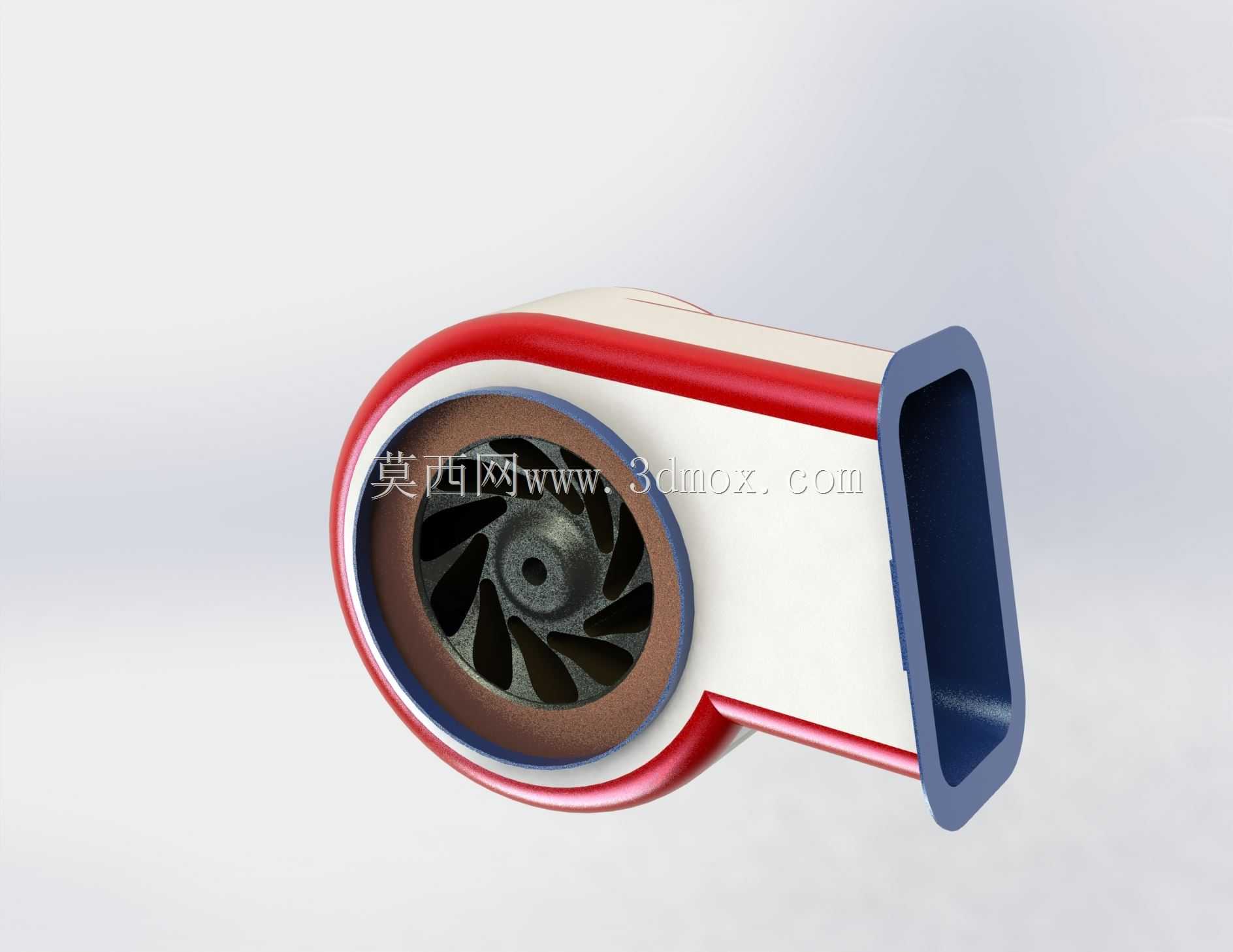

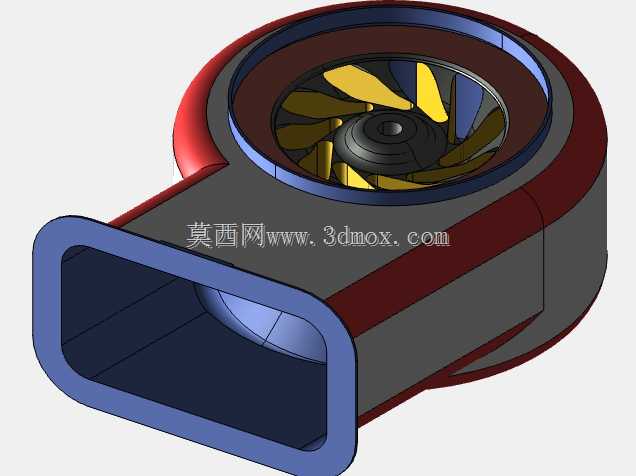

　　叶轮部分采用后向式叶片设计，叶片数量经过流场仿真验证，在保证足够风量输出的同时，控制叶轮转动时的气动噪声，叶片与轮毂一体成型的结构设计，也避免了拼接结构在高转速下出现的动平衡偏差问题，降低长期运行后的振动风险。壳体的进出风端分别做了圆弧过渡处理，进风口处的集流圈结构贴合叶轮进口边缘，减少气流进入叶轮时的泄漏损失，提升整机的容积效率。从安装适配性来看，整个组件的外形轮廓没有外凸的安装耳，可通过壳体侧面的预留安装位直接固定在设备内壁，安装孔位的间距适配常规小型设备的内部安装梁间距，不需要额外设计转接支架。

　　设计过程中特意控制了叶轮与蜗壳内壁的间隙，间隙值兼顾加工公差与运行安全，既不会因为间隙过大导致气流回流降低效率，也不会因为间隙过小在加工出现公差时出现叶轮擦碰壳体的故障。出风口的法兰边缘做了密封槽预留，安装时可嵌入密封胶条，保证与对接管路连接后的气密性，避免风压泄漏。这类鼓风机组件在实际使用中，可根据配套设备的风量需求调整叶轮转速，蜗壳的结构强度经过校核，可承受常规小功率风机运行时的内部静压，不会出现壳体变形问题。叶轮的中心轴孔采用标准孔径设计，可直接适配常规小型电机的输出轴，轴孔处设置了键槽，保证扭矩传递的可靠性，避免长期运行后出现轴与叶轮打滑的问题。

　　壳体的材质适配常规工程塑料注塑成型工艺，壁厚均匀，没有出现壁厚突变的结构，避免注塑生产时出现缩痕、变形等缺陷，适合批量生产加工。从流体走向来看，气流从轴向进入叶轮，经过叶片加速后沿径向进入蜗壳，在蜗壳内完成动能到压力能的转换后，从径向的矩形出风口排出，整个流道没有急弯结构，气流流动顺畅，可有效降低运行时的能耗。在结构细节上，蜗壳的合模面设置在壳体的中分位置，合模缝避开流道内壁，避免合模缝的凸起干扰气流流动，同时也方便生产时的模具脱模。叶轮的叶片做了边缘倒角处理，减少叶片切割气流时产生的高频噪声，提升使用体验。整个组件的结构拆分合理，叶轮与壳体可单独拆分维护，当叶轮出现积尘或者磨损时，不需要拆卸整个风机的安装结构，即可拆开壳体取出叶轮进行清理或者更换，降低后期维护的工作量。
