多瓣式气动抓取爪机夹具结构设计

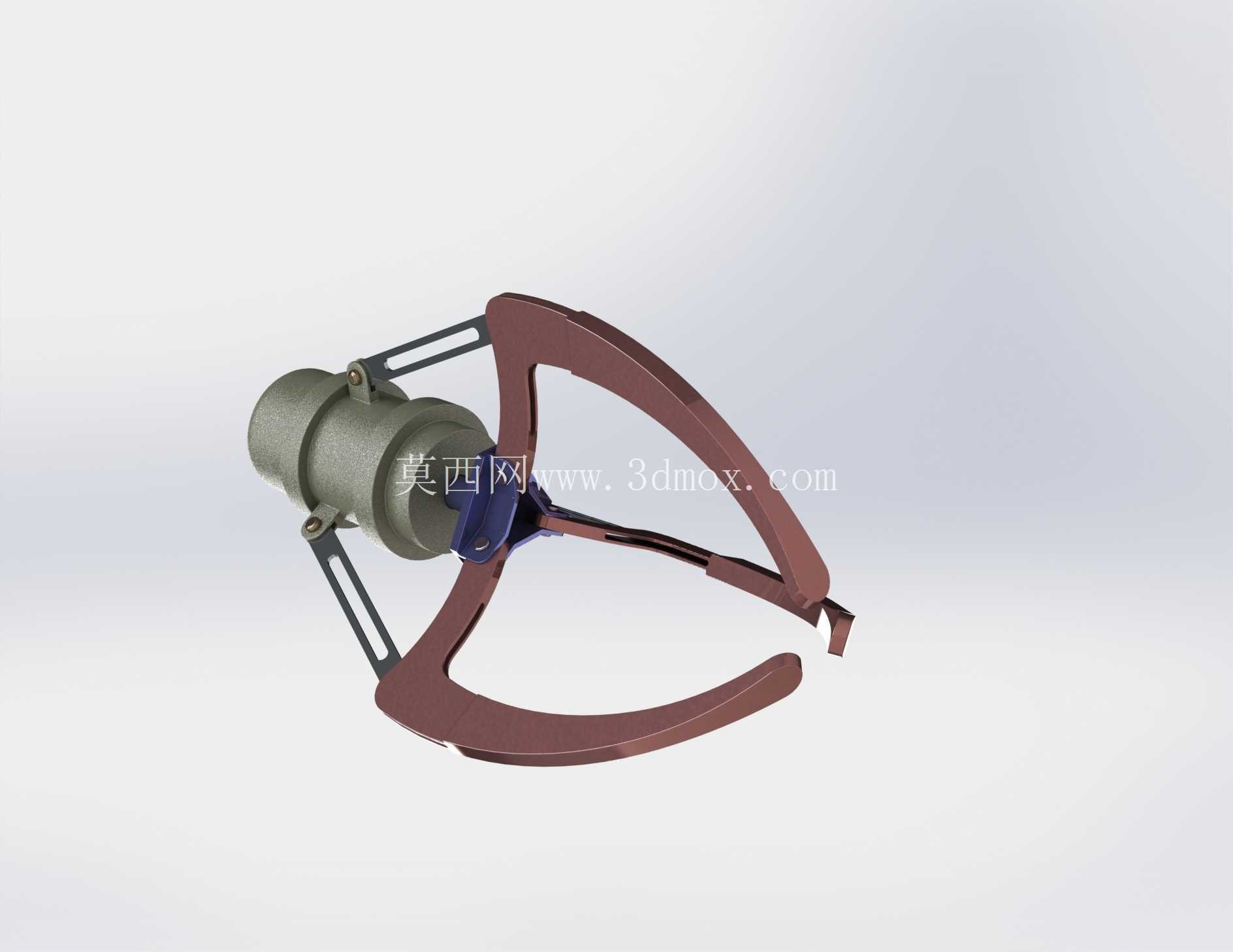

　　这类多瓣式抓取夹具常作为自动化生产线末端执行器使用，适配压铸、机加工、物料转运等多个场景的工件取放作业，尤其适合对环形、桶形、不规则曲面类工件的夹持转运，相比两指平行夹爪，多瓣式的环抱结构能分散夹持应力，避免薄壁工件在夹持过程中出现形变，同时对工件外形尺寸的公差适配范围更宽，不需要针对单一尺寸工件频繁更换夹头。从结构组成来看，整套夹具分为顶部驱动安装段、连杆传动段、瓣式指爪段三个核心部分，顶部的缸体结构可直接对接标准气动执行元件的输出端，安装法兰预留的连接孔位适配主流工业机械手的末端安装尺寸，不需要额外制作过渡转接板就能完成装配，安装端面的平面度公差控制在0.02mm以内，能保证夹具运行时的同轴度，减少偏载带来的传动部件磨损。

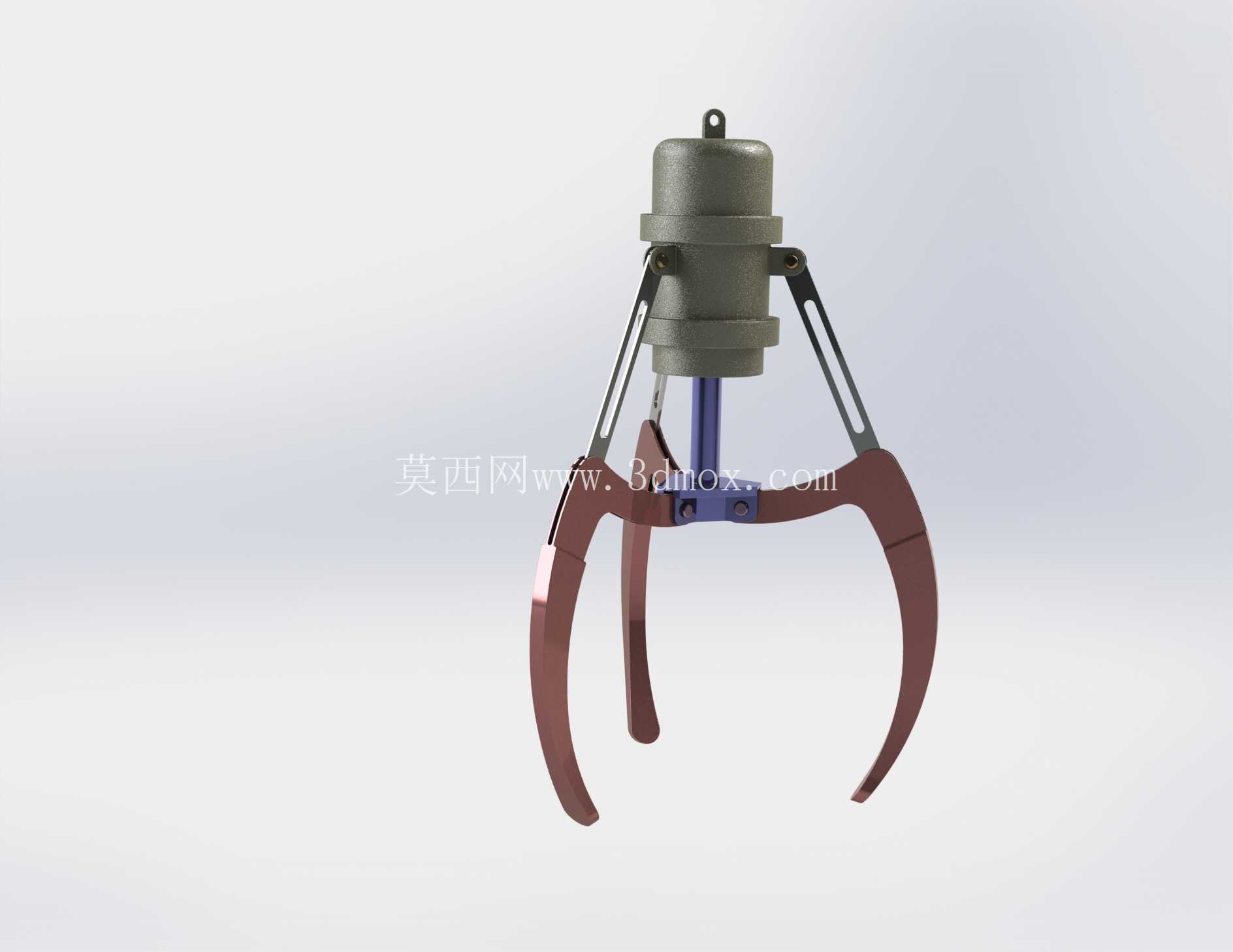

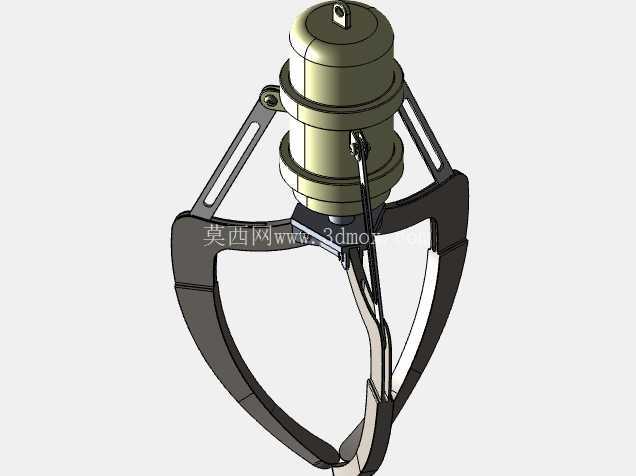

　　传动部分采用对称布置的连杆结构，动力从顶部输出后通过蜘蛛状的连接支架同步传递到每一根手指，所有连杆的铰接点都做了等距分布设计，能保证多根手指同步开合，不会出现单根指爪动作滞后导致的工件偏斜问题，铰接位置选用耐磨衬套做间隙配合，既保证转动顺畅无卡滞，又能控制长期运行后的间隙累积，维持夹持精度。指爪部分采用弧形环抱设计，指面的曲率适配常见的圆柱形、圆环形工件外轮廓，接触位置做了加宽处理，增大接触面积的同时降低接触面压，针对表面质量要求高的工件，还可以在指面粘贴防滑缓冲垫层，不会夹伤工件表面。

　　设计过程中优先考虑了动作行程与夹持力的匹配，开合行程覆盖直径80mm到180mm的工件夹持需求，在0.5MPa的常规供气压力下，单根指爪的输出夹持力可达到120N，足以满足10kg以内工件的稳定抓取，不会在高速转运过程中出现工件脱落的问题。整体结构做了模块化拆分，六个独立组件均可单独拆卸更换，当指爪出现磨损或者需要适配特殊外形工件时，只需要更换对应指爪部件即可，不需要拆解整套夹具，大幅降低现场维护的时间成本。

　　安装边界方面，整套夹具闭合状态下的最大外轮廓直径为220mm，总高度控制在280mm以内，不会在机械手运行过程中与周边工装、设备护罩产生干涉，顶部的驱动段预留了气路走线空间，气管可从缸体中心的通孔内排布，避免外部走线在往复动作中出现剐蹭破损。在压铸生产场景中，这类夹具可直接安装在取件机械手上，完成压铸机开模后的工件取出、转序动作，耐高温的指爪材质可耐受刚脱模工件的高温，不会出现短期受热变形的问题；在机加工上下料场景中，夹具可配合车床、加工中心完成工件的上料装夹、下料转运，对称的夹持结构能保证工件装夹的定位精度，减少二次找正的时间。整套结构的受力路径经过反复优化，夹持工件时的反作用力会通过连杆直接传递到顶部的固定基座，不会对驱动元件产生额外的径向载荷，能有效延长驱动部件的使用寿命，所有传动部件的受力都控制在材料的许用应力范围内，按照每天8小时满负荷运行计算，核心传动部件的使用寿命可达到300万次开合动作以上，满足工业现场长期连续运行的可靠性要求。
