平行连杆式气动机器人夹持夹具结构

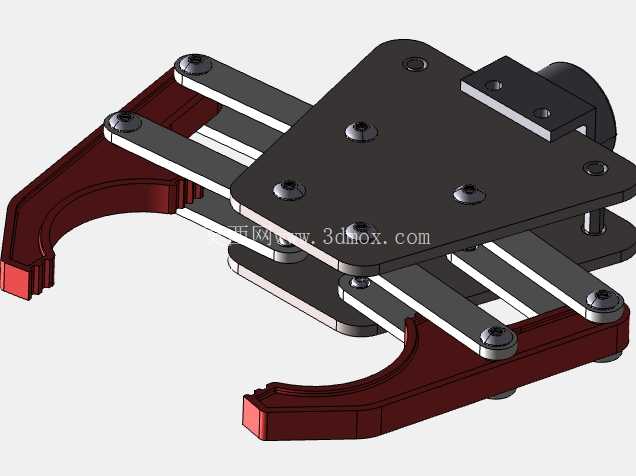

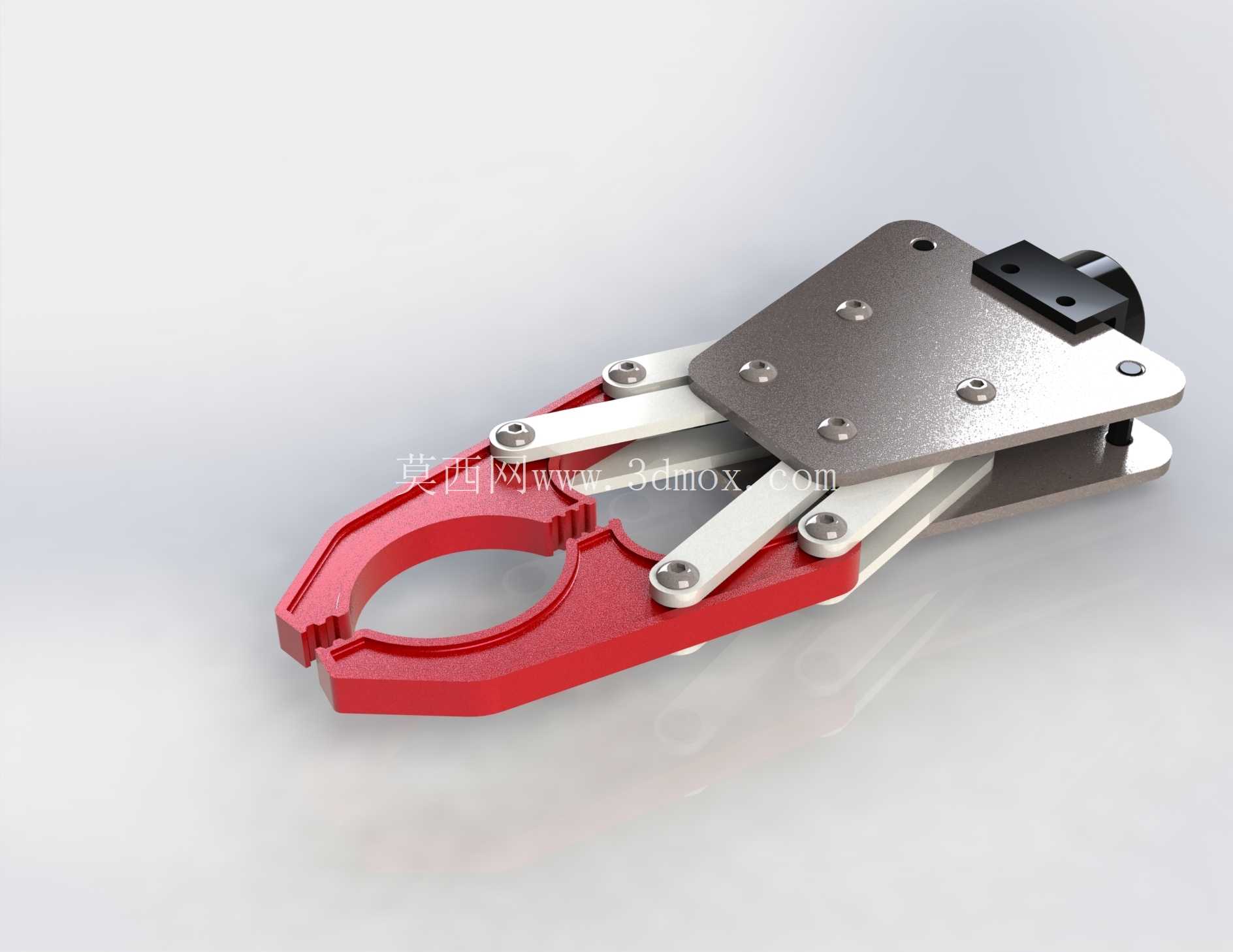

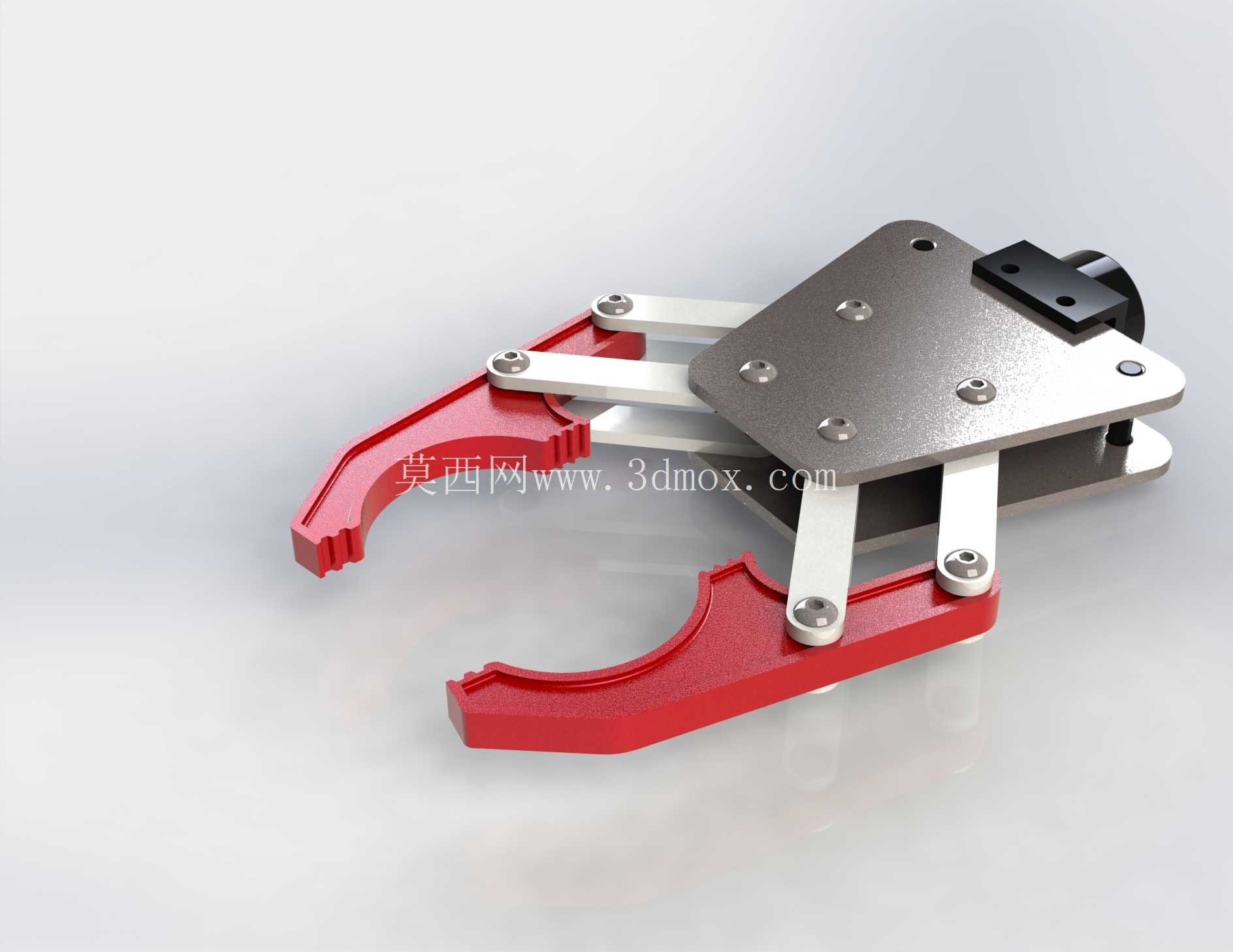

这款平行连杆式夹持夹具是工业机器人末端执行器的典型结构，主要适配六轴工业机器人、水平多关节机械手的末端安装，在汽车冲压产线的工件上下料工位、机加工单元的坯料转运工位、装配线的零件抓取工位都有广泛应用，尤其适合抓取带弧形轮廓、规则异形的冲压件、机加工件，相比平口直爪，弧形钳口的贴合度更高，抓取时不会对工件表面造成压痕，也能避免工件在高速转运过程中出现滑脱偏移的问题。从结构设计逻辑来看，这款夹具采用对称双连杆联动结构，核心传动部分通过中部安装板上的铰接销轴实现动力传递，当驱动端（通常配套回转气缸或者直线气缸做动力输入）带动中部摆臂动作时，两侧的连杆会同步带动两个钳口做平行开合动作，这种结构的优势在于开合过程中钳口始终保持平行姿态，不会出现单爪偏移、夹持中心错位的问题，对中性表现优异，在抓取不同尺寸的同类型工件时，不需要频繁调整夹具的安装位置，就能保证抓取中心与机器人法兰盘中心的同轴度，大幅降低产线换型的调试时间。钳口部分采用弧形内凹的轮廓设计，接触边缘做了小倒角过渡，避免尖锐棱边划伤工件表面，钳口与连杆的连接采用沉头螺钉固定，属于可更换结构，当抓取不同轮廓的工件时，只需要更换对应型面的钳口即可，不需要更换整套夹具主体，能有效降低产线的备件成本。中部的安装基板是整套夹具的承载核心，基板上预留了标准的法兰安装孔位，可以直接适配主流工业机器人的末端法兰尺寸，不需要额外做转接板设计，安装时只需要将基板上的定位孔与机器人法兰的定位销对齐，拧紧紧固螺钉即可完成安装，安装边界的设计充分考虑了通用互换性，基板的厚度、安装孔的孔距都符合行业通用的末端执行器安装规范，不会出现与机器人腕部结构干涉的问题。在实际使用场景中，这款夹具的开合行程可以通过调整驱动端的限位块来控制，最小夹持直径可以适配小尺寸的冲压连接件，最大开合距离可以覆盖常见的中小型汽车冲压件尺寸，连杆铰接处都采用了带衬套的铰接结构，能有效降低反复开合过程中的铰接磨损，延长夹具的整体使用寿命，日常维护只需要定期在铰接位置加注润滑脂，检查紧固螺钉的预紧力即可，不需要复杂的拆解维护。从结构受力角度来看，这套连杆机构属于增力结构，驱动端输入较小的驱动力，就能在钳口位置获得足够的夹持力，在高速搬运、甚至带一定冲击的上下料动作中，都能保证工件夹持的稳定性，不会出现工件松脱的情况。钳口的型面设计充分考虑了工件的定位需求，弧形面的曲率经过匹配计算，与常见的棒料、弧形冲压件的外轮廓贴合度超过80%，抓取时能实现多点接触，分散夹持应力，避免薄壁工件被夹变形。整套夹具的结构布局非常紧凑，整体外轮廓没有突出的尖锐结构，在狭窄的工位空间内移动时，不会与周边的工装、设备发生碰撞，适合在排布密集的自动化产线中使用。在设计建模过程中，所有铰接孔的位置公差、连杆的长度尺寸都经过运动仿真验证，开合全程没有死点，也不会出现连杆与基板干涉的情况，运动过程流畅，钳口的平行度误差控制在很小的范围内，能满足高精度装配、精密上下料的工位需求。相比齿轮齿条式的平行夹爪，这种连杆式结构的零件数量更少，加工难度更低，不需要高精度的齿轮齿条加工，普通的铣削、钻孔加工就能满足零件的精度要求，制造成本更有优势，同时抗冲击能力更强，在冲压车间这类存在一定粉尘、轻微冲击的工况下，可靠性比精密齿轮传动的夹爪更高，不会因为粉尘进入齿轮啮合面导致卡滞、磨损加剧的问题。
