双层芝麻炒制烘焙设备结构设计

这套双层烘炒设备主要面向小型粮油加工坊、特色农产品初加工场景设计，可覆盖芝麻、可可豆、大豆、花生等多类颗粒状农产品的均匀烘焙作业，相比传统单层炒货设备，双层结构可实现上下层不同温区的同步作业，上层完成物料预热与初步脱水，下层进行恒温熟化提香，能有效缩短单批次物料的加工周期，同时避免单层设备长时间高温翻炒带来的焦糊、熟化不均问题。

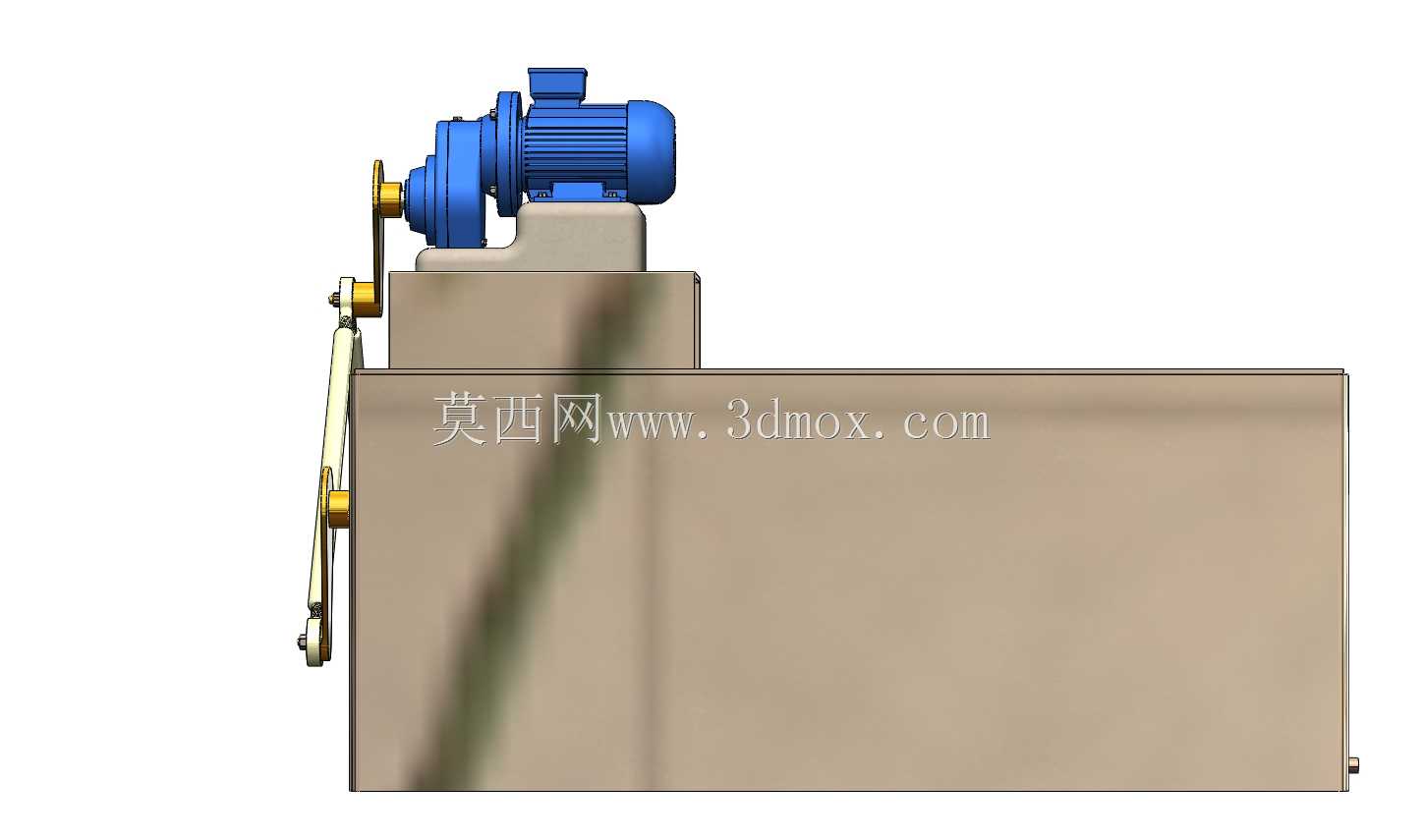

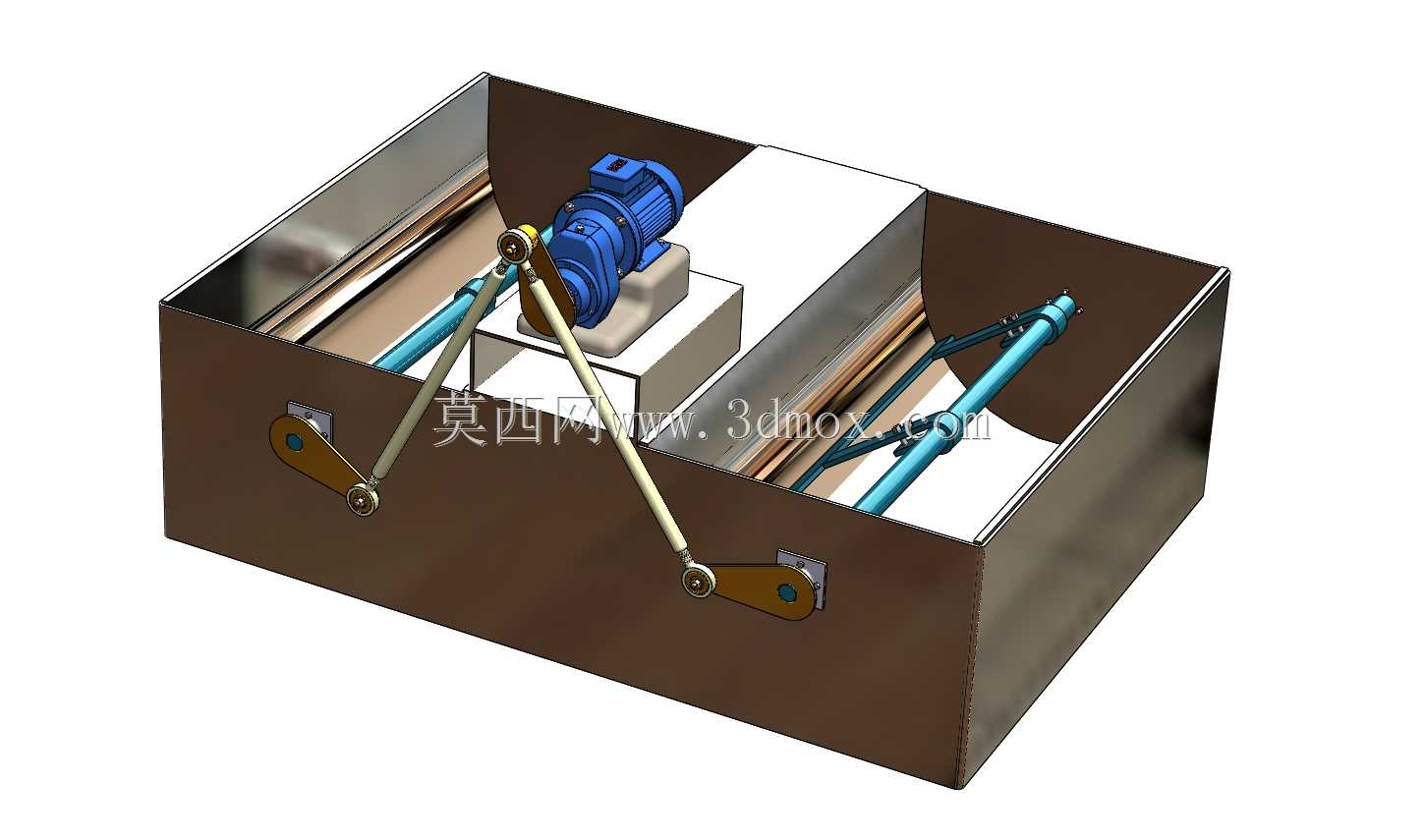

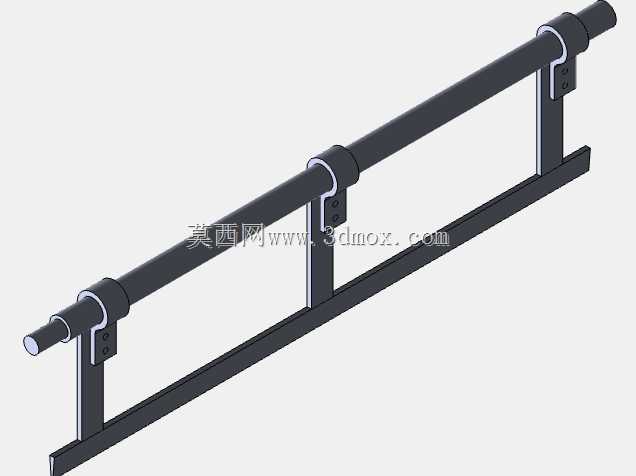

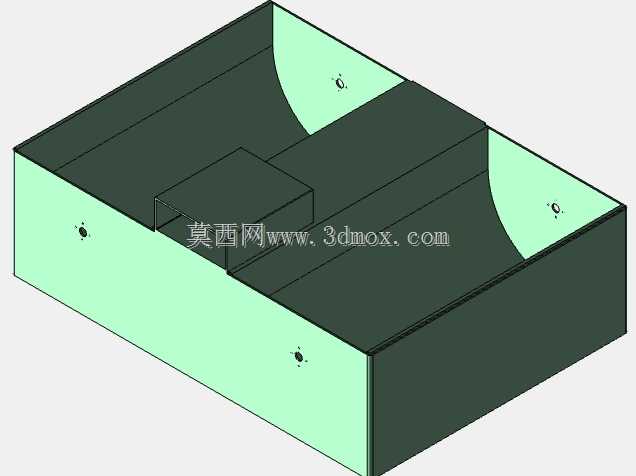

从结构设计逻辑来看，设备主体采用敞口式箱型槽体结构，槽体内部做圆角过渡处理，避免颗粒物料在边角处堆积卡滞，槽体材质选用食品级不锈钢内衬，外层搭配碳钢支撑框架，兼顾食品接触安全与结构刚性，槽体底部预留排渣口，日常清理时可直接将炒制过程中产生的碎渣、皮屑排出，无需整体拆解槽体。驱动单元布置在槽体一侧的安装基座上，通过连杆机构带动双层翻炒臂做往复摆动，翻炒臂上的拨料板采用倾斜角度设计，摆动过程中可将底层物料不断翻至上层，同时推动物料沿槽体长度方向缓慢位移，实现无死角翻炒，相比螺旋输送式翻炒结构，这种连杆摆动结构的转速更低，不会破坏物料的完整颗粒形态，尤其适合芝麻这类小粒径、易破碎的油料作物加工。

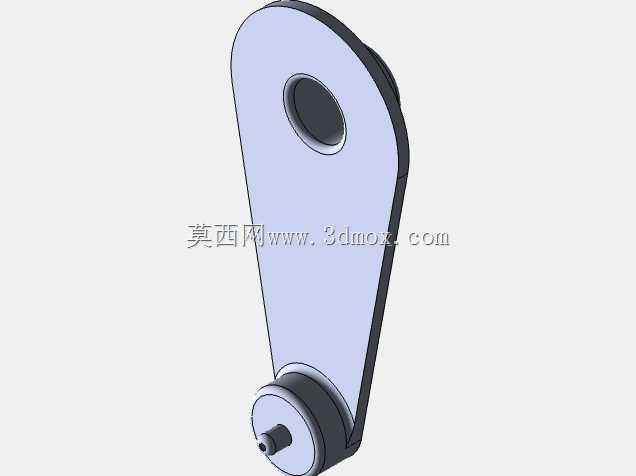

设备的气动支撑组件布置在槽体两侧，一端铰接在槽体侧壁的安装座上，另一端连接翻炒臂的摆杆，可在摆动过程中提供辅助支撑力，降低驱动电机的负载波动，同时避免摆杆长距离传动出现的抖动问题，两侧的铰接座均采用可拆卸式螺栓固定，后期维护时可单独更换磨损的铰接轴套，无需对槽体主体进行焊接修复。

从安装边界来看，设备整体为一体式集成结构，无需额外做混凝土基础固定，放置在平整的硬化车间地面即可投入使用，设备进料端预留1.2米的操作空间用于上料，出料端对应下层槽体的末端位置，可直接对接冷却输送线或者物料收集容器，设备侧面距离墙体需预留至少0.8米的检修通道，方便后期对驱动电机、连杆铰接点、气动组件进行日常点检与维护。

在实际应用中，这套设备可根据加工物料的特性调整翻炒臂的摆动频率，针对芝麻这类高含油量的物料，可降低摆动频率，延长单次翻炒的物料停留时间，保证受热均匀；针对花生、大豆这类粒径更大、含水率更高的物料，可适当提高摆动频率，加快物料翻抛频次，避免局部长时间接触高温槽壁出现焦糊。双层槽体的夹层内可布置电加热管或者导热油循环管路，用户可根据自身车间的能源条件选择对应的加热方式，加热单元的温度传感器直接布置在槽体内壁与物料接触的位置，可实时反馈物料实际接触温度，避免传统设备检测空气温度带来的温控误差。

设计过程中特意对翻炒臂的运动轨迹做了仿真验证，确保拨料板在整个摆动行程内与槽体内壁的间隙保持在5mm以内，既不会因为间隙过大残留物料，也不会因为间隙过小出现刮蹭槽壁的问题，所有与物料接触的零部件均做了圆角抛光处理，不存在卫生死角，满足食品加工设备的清洁要求。设备的驱动电机采用卧式安装结构，固定在槽体侧方的加高基座上，位置高于槽体的最大物料装填高度，可避免炒制过程中物料飞溅、油烟侵蚀电机，延长电气元件的使用寿命。两侧的连杆机构均设置了透明防护盖板，日常运行时可避免操作人员误触运动部件，同时不影响观察连杆的运行状态，点检时可快速拆卸盖板完成润滑保养。
