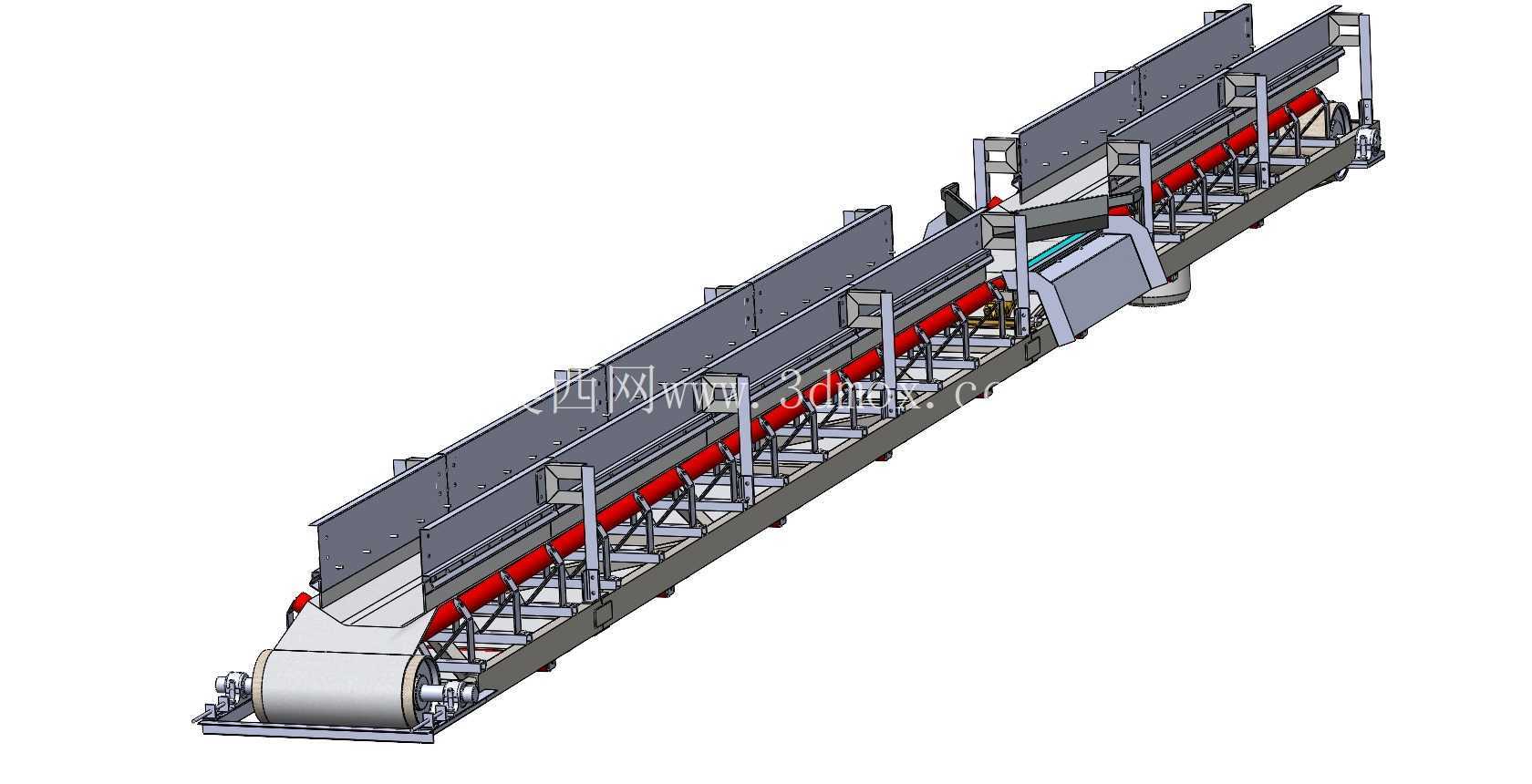

带中间刮板的宽皮带输送设备结构

这套带中间刮板的皮带输送结构，核心适配自动化配送、仓储分拣以及压铸车间工序间的物料转运场景，尤其适合散料、带边角余料的工件在工序间的平稳输送，避免输送过程中物料偏移、散落的问题。从实际落地的工况来看，这类设备常布置在压铸机出料端与后续冷却、切边工序之间，承接刚脱模的压铸件，同时也能兼容仓储环节中箱装、零散包装货品的长距离转运，相比普通平皮带输送机，它的防跑偏、防物料滑落能力更适配有一定重量、表面带少量脱模剂残留的压铸件输送，不会因为皮带表面沾附少量油污就出现工件打滑移位的情况。

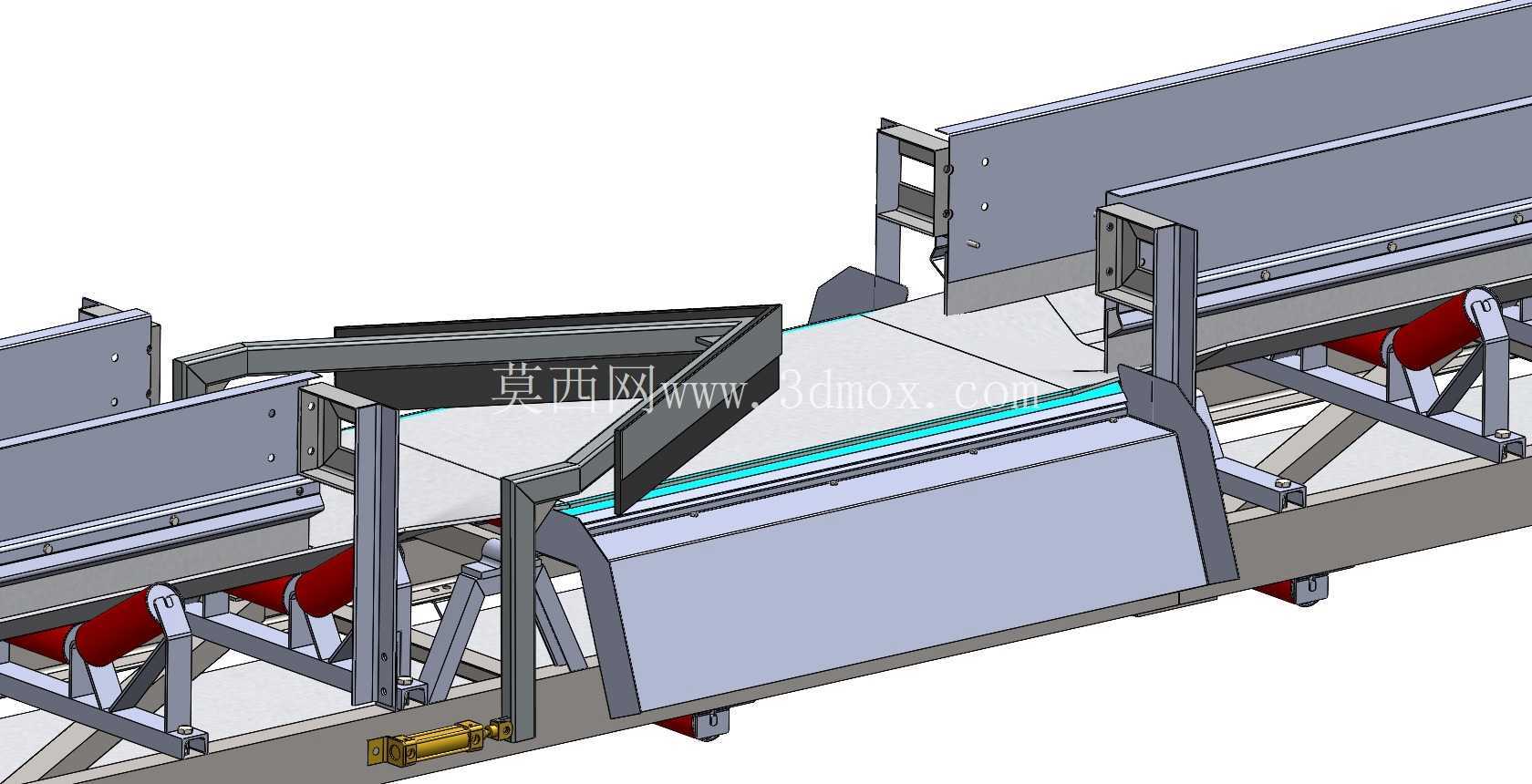

设备的核心支撑逻辑是采用宽幅皮带搭配槽型托辊组，沿输送路径全程用滚筒和平板做分段支撑，下分支采用平行托辊承托返程皮带，上分支靠近受料段的位置加密托辊排布，避免受料时重物砸击导致皮带凹陷变形。中间设置的刮板机构并非传统的头部清扫刮板，而是布置在皮带承载面中段的导向刮料结构，能够将输送过程中散落在皮带表面的碎屑、脱模剂残留刮至两侧的接料槽，同时对输送的工件起到侧向限位作用，避免工件在皮带运行过程中向两侧偏移掉落，针对压铸车间常见的铝屑、小边角料，刮板与皮带表面的间隙控制在2mm以内，既不会刮伤皮带工作面，又能彻底清理附着的细小杂物，减少杂物卷入滚筒导致的皮带跑偏、磨损问题。

从结构设计的思路来看，整个机架采用型钢焊接拼装结构，支腿设计为可调节高度的结构，调节行程覆盖150mm，能够适配不同高度的上下游设备对接需求，安装时不需要额外做复杂的基础预埋，只需要将支腿底部的调节脚杯与地面找平固定即可，设备的安装边界宽度控制在1200mm以内，长度可根据实际产线布局做模块化拼接，单段标准节长度为3000mm，现场安装时只需要通过法兰螺栓将各段机架连接，再统一调整皮带张紧度即可，不需要现场做大量焊接作业，大幅缩短产线改造的安装周期。驱动端采用头部滚筒驱动的布局，驱动滚筒表面包胶处理，增大与皮带之间的摩擦力，避免重载启动时出现皮带打滑，张紧装置布置在尾部，采用螺旋张紧结构，张紧行程300mm，日常维护时只需要定期调整尾部张紧螺栓，就能补偿皮带长期运行产生的拉伸变形，保证皮带始终处于合适的张紧状态。

设备两侧设置有可拆卸的防护挡板，挡板高度为150mm，采用薄钢板折弯成型，通过快拆螺栓与机架连接，当需要清理皮带表面、更换托辊时，不需要拆解整个机架结构，只需要拆下对应位置的挡板即可操作。中间刮板的安装座设计为长孔可调结构，能够根据实际输送物料的类型、皮带磨损情况调整刮板与皮带表面的间隙，当刮板的橡胶刃口出现磨损时，只需要松开固定螺栓更换橡胶条即可，不需要整体更换刮板支架，降低日常维护的配件成本。针对压铸车间的高温工况，选用的皮带为耐温型聚酯帆布皮带，能够耐受120℃以下的持续接触温度，避免刚脱模的高温压铸件烫坏皮带表面，托辊采用密封式轴承结构，能够阻挡车间内的铝屑、粉尘进入轴承内部，延长托辊的使用寿命，减少日常维护的频次。

从实际运行的参数匹配来看，皮带运行速度可通过驱动端的减速电机做变频调节，调速范围覆盖0.2m/s到1.2m/s，能够匹配不同节拍的产线需求，当用于压铸工序出料输送时，可将速度调至0.5m/s左右，配合后续的冷却工序时长，当用于仓储分拣环节时，可将速度提升至1m/s，提升货品转运的效率。设备的整体负载能力按照每米承载50kg设计，能够满足绝大多数压铸件、仓储货品的输送需求，机架的焊接位置都做了去应力处理，避免长期重载运行出现机架变形、皮带跑偏的问题，所有外露的钢结构表面都做了喷塑处理，能够适应车间内潮湿、有少量腐蚀性气体的工况，不会轻易出现锈蚀掉漆的问题。
