定制化工业立式废水储存罐体结构

在工业厂区的废水处理工段、生产车间中转储液区域，这类立式圆柱形储液罐体是衔接生产排水与末端处理环节的核心中转设备，不同于普通常压储水罐，该结构针对废水介质的沉积特性、日常运维的操作需求做了针对性的结构适配，完全贴合现场安装与长期使用的实际工况。从现场安装边界来看，这类罐体通常采用落地式安装，底部设置环形支撑底座，直接坐落在预先浇筑的混凝土承台上，安装前需要核对承台的水平度误差控制在千分之二以内，避免罐体充水后出现局部应力集中导致焊缝开裂；罐体的整体高度与直径比例控制在1.2:1左右，既保证足够的有效储液容积，又不会因为过高导致风载下的倾覆力矩超出基础承载范围，侧面爬梯的安装位置预留了距离墙体至少800mm的操作通道，顶部护栏外围也预留了不小于600mm的巡检通行空间，完全满足厂区安全巡检的通道要求。

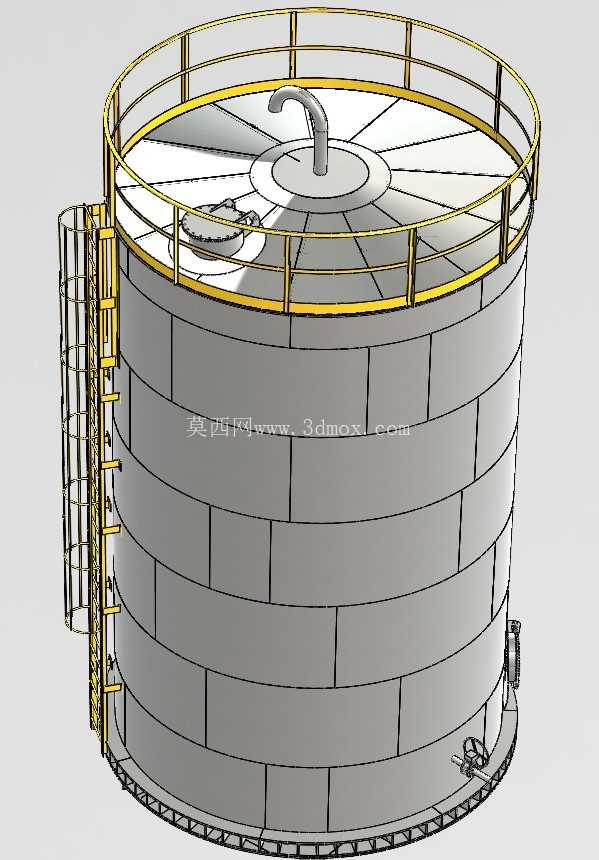

从功能设计层面看，罐体顶部设置了带密封结构的人孔，方便运维人员定期进入罐内清理沉积的污泥、废渣，人孔旁的弯管是溢流与排气的集成接口，当罐内液位超过设计最高液位时，多余的废水会通过该弯管引流至旁侧的事故应急槽，避免溢液污染厂区地面；顶部环绕一周的安全护栏高度设置为1200mm，横杆间距符合工业防护栏杆的安全标准，护栏底部设置了100mm高的挡脚板，防止巡检时工具、杂物掉落罐区。侧面的直爬梯每间隔300mm设置防滑踏步，爬梯外侧加装了半圆形护笼，护笼的竖向筋条间距控制在250mm以内，防止人员攀爬时发生坠落风险，爬梯与罐体侧壁的连接采用可拆卸的螺栓固定结构，后期如果爬梯出现锈蚀损坏，可以直接单独更换，不需要对罐体壁板进行动火作业，降低运维阶段的安全风险。

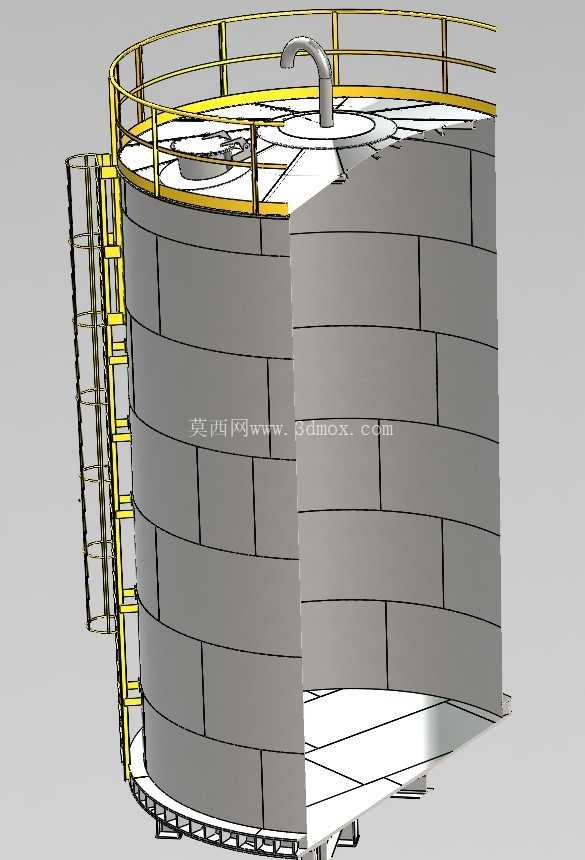

罐体侧壁的壁板采用分段卷制焊接的结构，每一圈壁板的焊缝都做了煤油渗透检漏处理，针对废水可能存在的弱腐蚀性，壁板内侧预留了防腐层施工的余量，后期可以根据储存废水的酸碱属性衬贴玻璃钢或者涂刷环氧防腐涂层；罐体下部侧壁设置了侧装式液位计接口，还有低位排渣口，日常运行中沉积在罐底的污泥可以通过低位排渣口定期排出，不需要人员频繁进入罐内清理；排渣口旁的出料接口对接废水输送泵，将储存的废水定量输送至后续的混凝、沉淀或者生化处理单元。罐顶的结构采用放射状筋板加强，因为顶部除了巡检人员的荷载，还要考虑北方地区冬季积雪的荷载，筋板的排布从中心人孔区域向罐壁辐射，每块扇形顶板的厚度比侧壁板薄一个规格，在保证结构强度的前提下控制整体的材料成本。

在建模过程中，所有的焊缝位置都做了贴合实际焊接工艺的结构处理，没有出现理想化的无间隙拼接，爬梯的踏步、护栏的管件都采用了工程上常用的标准型材规格，安装孔位的尺寸也匹配常用的紧固件标准，不管是用于结构受力仿真验证，还是用于后续的生产加工出图，都可以直接复用模型的尺寸参数，不需要再做大量的结构调整。这类罐体的设计没有冗余的装饰结构，所有的外部结构都服务于实际使用需求：顶部的护栏服务于巡检安全，爬梯服务于上下通行，侧壁的接口服务于介质进出与参数监测，底部的支撑结构服务于荷载传递，完全是工业场景下功能优先的设计逻辑，也符合环保储液设备的设计规范要求。
