ER25夹头螺母专用快拆扳手结构设计

在数控加工、木工雕刻、小型精密机床的日常装夹作业场景中，ER系列弹性夹头是主轴端装夹刀具、工件的核心连接部件，而夹头锁紧螺母的拆装效率，直接影响换刀节拍与作业连续性，这款针对ER25规格夹头螺母设计的专用扳手，正是为解决普通勾型扳手易打滑、施力角度受限、拆装效率低的实际痛点开发的手动工装工具。

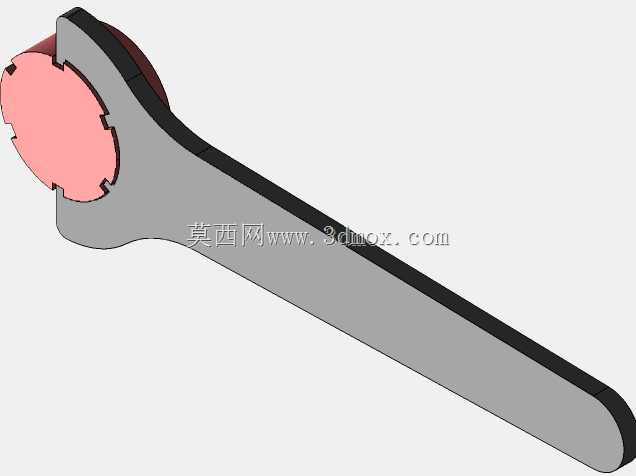

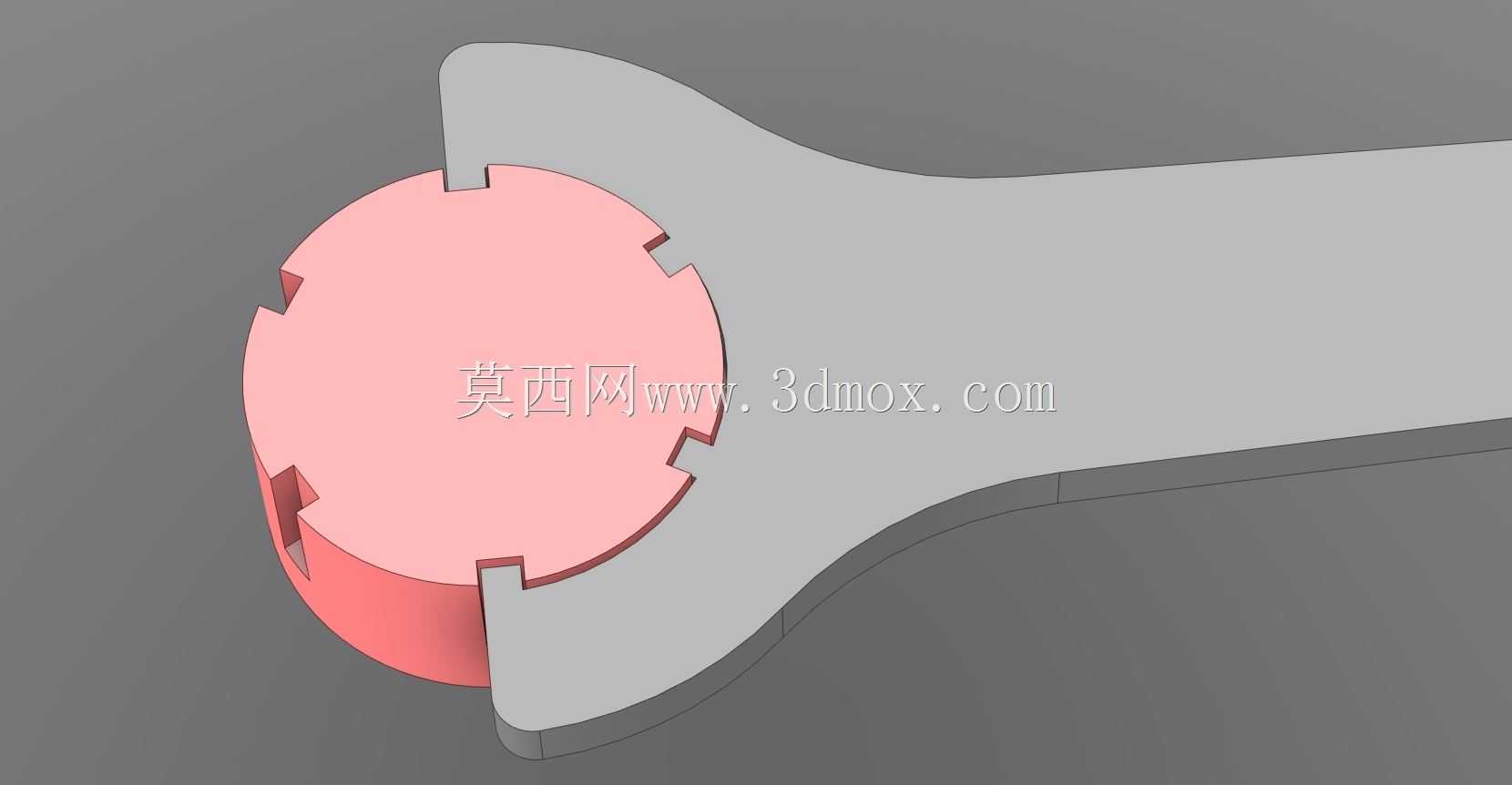

从实际使用场景来看，普通活动扳手或通用勾型扳手在拆装ER螺母时，往往因为卡口与螺母端面卡槽匹配度不足，施力时容易出现滑脱，轻则刮花螺母外沿、破坏卡槽结构，重则导致扳手飞出引发安全隐患，尤其是在批量加工需要频繁换刀的场景下，每次换刀多耗费十几秒的对位时间，累计下来会造成不小的工时浪费。这款扳手的卡口轮廓完全匹配ER25夹头螺母的外圆卡槽分布，开口处的卡爪厚度与螺母端面卡槽的槽宽、槽深做了适配设计，卡合时能同时嵌入螺母外圆的多个卡槽，施力时受力均匀分布在多个卡槽接触面上，不会出现单点受力过大导致的卡槽崩裂问题。

设计过程中，首先要匹配ER25螺母的标准外形参数：ER25夹头螺母的外圆直径为42mm，外圆周向均匀分布6个宽度4mm的锁紧卡槽，因此扳手的开口尺寸设置为42.5mm，预留0.5mm的装配间隙，既保证卡合时能顺利套入螺母，又不会因为间隙过大导致施力时晃动。卡爪的厚度设计为3.8mm，略小于卡槽4mm的标准宽度，确保卡爪能完全嵌入卡槽深度方向2/3以上的位置，避免施力时卡爪从卡槽中脱出。扳手的手柄部分采用流线型过渡设计，从卡口位置向手柄末端逐渐收窄，整体长度设置为180mm，这个长度是经过实际施力测算的：ER25螺母的推荐锁紧扭矩为40-50N·m，180mm的力臂长度下，操作人员只需要施加220-280N的握力即可达到要求的锁紧扭矩，既不会因为力臂过长导致锁紧过度损坏夹头或螺母，也不会因为力臂过短导致锁紧力不足，出现加工过程中刀具打滑的问题。

扳手头部与手柄的过渡位置做了大圆弧过渡处理，避免应力集中，在长期承受交变扭力的使用场景下，不会出现根部断裂的问题。卡口的两个卡爪做了微小的倒角处理，一方面是在套入螺母时起到导向作用，不需要完全精准对位就能顺利卡入卡槽，另一方面也能减少卡爪边缘对螺母卡槽的硬接触刮损，延长螺母的使用寿命。在实际加工制造环节，扳手的整体结构可以采用45号钢整体铣削成型，之后进行淬火处理，硬度达到HRC38-42，既保证足够的强度承受锁紧扭力，又有一定的韧性，不会因为过硬导致卡爪脆断。

从安装边界与适配性来看，这款扳手专门适配标准ER25规格的A型、UM型夹头螺母，不管是数控铣床主轴上的ER25刀柄，还是雕刻机主轴、小型车床尾座配用的ER25夹头座，只要采用标准ER25螺母结构，都可以使用这款扳手进行拆装作业。相比传统的勾型扳手，这款扳手的卡合接触面积是勾型扳手的3倍以上，施力时不会出现偏载，操作人员可以用更舒适的握持角度施力，尤其是在主轴安装位置比较局促、操作空间有限的设备上，这款扳手的头部厚度设计为8mm，能够伸入狭窄的主轴端间隙完成拆装，不需要额外预留过大的操作空间。

在设计细节上，扳手的手柄表面没有做多余的防滑纹路，而是采用平面磨处理，既保证握持时不会打滑，又不会因为纹路过深积存切削液、金属碎屑，日常清理维护更方便。扳手整体没有突出的棱角，所有边缘都做了R1的圆角处理，操作时不会划伤手部。另外，设计时特意在卡口与螺母接触的受力面做了0.2mm的间隙补偿，这个间隙是考虑到CAM加工时的刀具补偿预留的，确保加工完成后卡口的实际尺寸与螺母的配合精度符合使用要求，不会出现加工后卡口过紧无法套入螺母的问题。

在实际车间使用场景中，这款扳手可以悬挂在机床旁的工具架上，因为整体结构简洁，没有多余的凸起部件，取放都很方便。对于批量加工的场景，频繁换刀时，操作人员只需要单手将扳手套入螺母，转动手腕即可完成松开或锁紧动作，不需要反复调整扳手的卡合位置，相比普通扳手能缩短近一半的换刀辅助时间。同时，因为卡合精度高，不会损伤螺母的卡槽，夹头螺母的使用寿命可以延长30%以上，减少了因为螺母损坏导致的夹具配件更换成本。

从结构可靠性角度来看，整体扳手没有活动部件，不存在活动部件磨损、松动的问题，只要材料热处理到位，正常使用情况下的使用寿命远高于活动扳手或勾型扳手。设计时没有采用多余的减重孔等装饰性结构，保证手柄部分的整体强度，即使在需要施加较大锁紧力的重载加工场景下，也不会出现手柄弯曲变形的问题。
