波塞利耶直线生成连杆机构

在精密机械传动、教学演示装置以及早期的精密直线导引设备设计中，如何将旋转振荡输入精准转换为无偏差的直线输出，一直是结构工程师需要攻克的核心问题之一，波塞利耶直线生成机构正是为解决这一需求诞生的经典连杆构型。不同于常见的近似直线机构，该机构依靠严格的几何约束关系，能够实现理论上完全无误差的直线运动输出，不需要额外的导轨导向结构，就能让输出端点走出标准直线路径，这一特性让它在没有高精度直线导轨的年代，成为精密设备中实现直线运动的核心结构。

从实际应用场景来看，这类机构常出现在机械原理教学实训台、早期的精密绘图设备、特定工况下的直线执行机构中，尤其是在一些不适合安装直线导轨、需要依靠纯连杆实现精确直线运动的狭小安装空间内，该结构的优势十分突出。它不需要滚动体、滑轨等额外导向零件，仅通过多根连杆的铰接配合就能完成运动转换，整体结构没有滑动摩擦副，铰接点全部采用转动配合，运行过程中磨损更小，维护成本更低，在长期往复运行的工况下，运动精度保持性要优于带滑动副的导向结构。

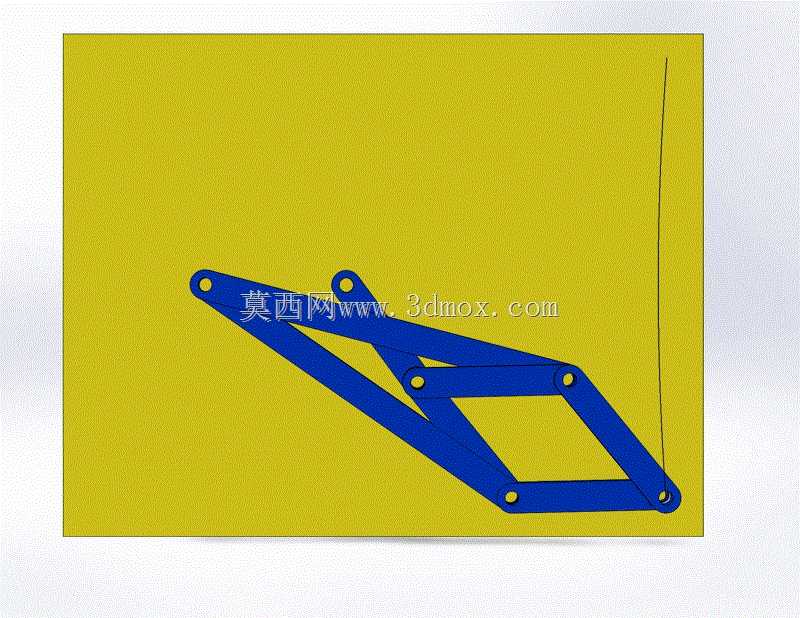

从功能特性上看，该机构的核心是通过一组菱形铰接连杆配合固定长度的摇臂，将输入端的圆弧往复振荡，直接转换为输出端的精确直线往复运动。整个机构的运动过程不存在死点（在合理的摆角范围内），输入摇臂的摆动角度和输出端的直线行程呈固定的几何对应关系，工程师可以根据需要的直线行程，通过调整各连杆的长度比例来匹配设计需求，不需要复杂的计算校核，只要满足波塞利耶机构的几何约束条件：菱形四边等长、固定摇臂长度与固定枢轴到中心铰接点的距离匹配，就能保证输出的直线精度。

设计这类连杆机构时，首先要确定的是输出端需要的直线行程长度，以此反推菱形连杆的单节长度、输入摇臂的长度以及固定枢轴的安装位置。所有连杆的铰接点都需要保证转动间隙控制在合理范围内，因为连杆机构的误差会随着铰接点的间隙被放大，最终影响输出直线的直线度；连杆本身的截面尺寸需要根据负载情况计算，避免在往复运动过程中出现杆件挠曲变形，尤其是长距离行程的构型，连杆的刚度直接决定了机构的运行稳定性。安装边界上，该机构需要两个固定安装枢轴，一个是输入摇臂的固定回转中心，另一个是菱形连杆组的固定铰接点，两个枢轴的中心距必须严格匹配设计值，一旦中心距出现偏差，输出端的运动轨迹就会偏离直线，出现圆弧或者S形偏差。机构整体的安装平面需要保证所有连杆都在同一平面内运动，避免出现平面外的附加力矩，导致铰接点出现卡滞或者异常磨损。

在实际建模过程中，需要先绘制机构的运动简图，确定各杆件的长度参数后，再对每根连杆进行实体建模，铰接孔的位置公差需要严格控制，孔与孔之间的中心距偏差要控制在IT7级以内，才能保证装配后机构的运动精度符合预期。装配时需要先完成菱形连杆组的铰接，确认菱形可以灵活变形无卡滞，再连接输入摇臂和固定枢轴，最后装配输出端的执行件，装配完成后需要手动盘动输入摇臂，检查整个运动行程内是否有卡顿、运动轨迹是否符合直线要求，必要时可以调整铰接点的配合间隙，保证机构运行顺畅。这类纯连杆机构的可靠性很高，只要铰接点的润滑到位，能够实现数十万次的往复运行无故障，在一些对可靠性要求极高的特种工况下，相比带导轨的直线运动结构，这类纯连杆构型的抗污染能力更强，不会因为粉尘、碎屑进入导轨面而出现卡滞，更适合在工况相对恶劣的环境下使用。
