易加工改进型贝塔斯特林动力装置结构

　　这款改进设计的贝塔斯特林动力结构，核心优化方向是降低非专业加工场景下的制造门槛，适配个人DIY制作、教学实验演示、小型余热回收场景的使用需求。区别于传统高精度斯特林发动机对加工公差的严苛要求，该结构在动力传递路径、部件连接方式、换热段结构上做了大量适配简易加工的调整，无需高精度数控设备即可完成核心部件的制作装配。从实际应用场景来看，这类小型斯特林动力结构可直接用于中小学物理热力循环教学演示，直观展示外燃机的工作循环过程，也可作为小型低温差余热回收场景的动力输出端，对接低品位热源实现小功率动力输出，还可作为机械爱好者手工制作的实操项目，完整复现从零件加工到装配调试的全流程。

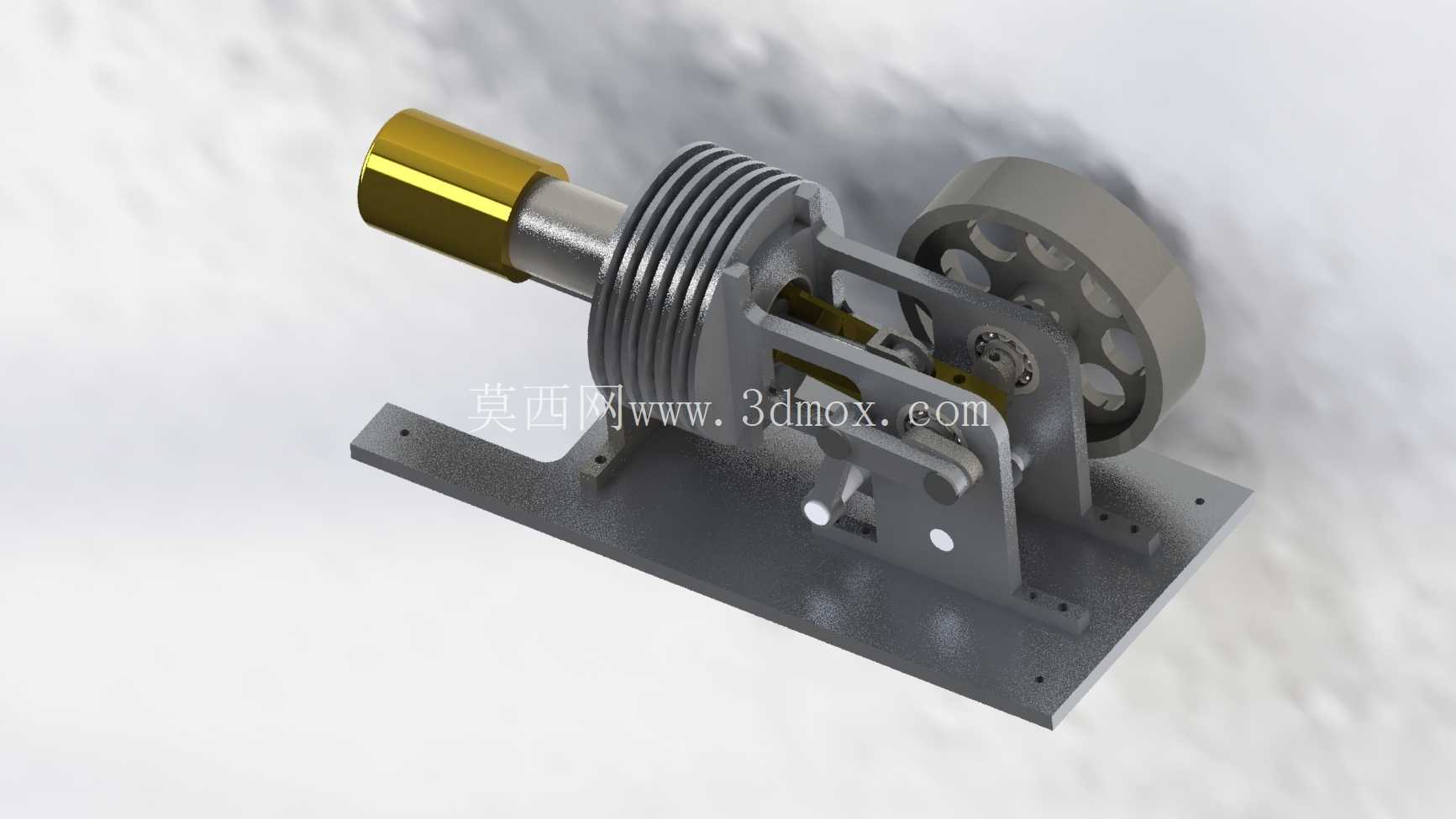

　　结构上采用贝塔构型的经典布局，单缸体内集成动力活塞与置换器，通过曲柄连杆机构将活塞的往复直线运动转化为飞轮端的旋转动力输出，加热端采用外露式圆柱换热结构，增大与热源的接触换热面积，冷却段设置密集环形散热翅片，快速带走冷端热量，形成稳定的缸内温差保障循环效率。设计过程中优先选用标准型材与通用紧固件，底座采用平板式安装结构，预留多组安装孔位，既可以直接固定在木质或金属基座上完成整机装配，也可根据实际使用需求拓展外接负载的安装接口，飞轮采用辐条式镂空结构，在保证转动惯量满足循环平稳性要求的前提下，降低整体重量与加工难度，动力输出轴端预留标准轴径，可直接对接小型发电机、传动轮组等外接负载。

　　安装边界方面，整机采用卧式布局，重心集中在底座平面，安装时只需保证底座水平固定，即可避免运转过程中的振动偏移，加热端与冷却段的间距经过优化，避免热量直接传导至冷端影响温差效率，曲柄连杆机构的运动间隙预留了手工装配的公差余量，无需精密配磨即可保证运动顺畅，各运动副的连接部位采用通用销轴结构，磨损后可快速更换标准件维护。从功能特性来看，该结构对热源的适配性较强，蜡烛、酒精灯等小型明火热源即可驱动运转，也可适配工业余热、太阳能集热等低品位热源，运转过程中无进气排气阀组结构，工作噪音远低于同功率内燃机，结构可靠性高，长期运转无易损易耗的阀类部件。

　　设计思路上摒弃了传统斯特林发动机追求高转换效率的复杂结构，转而平衡加工难度与运转可靠性，将原本需要精密车削的异形部件简化为标准圆钢、板材可加工的结构，置换器与活塞的密封结构采用适配手工装配的间隙密封设计，降低对密封件精度的要求，连杆与曲柄的连接位置设置可调结构，装配时可根据实际加工误差微调配气相位，保障各部件运动不发生干涉。整机的外形尺寸适配桌面级摆放需求，底座的安装孔位采用通用孔距设计，可直接固定在标准实验台架上，飞轮端的输出轴高度与常用小型负载的安装高度匹配，无需额外设计转接支架即可完成负载对接，冷却翅片的尺寸经过热平衡计算，在自然风冷条件下即可维持冷端温度稳定，无需额外加装水冷或强制风冷结构，进一步简化整机系统构成。在实际装配调试过程中，只需保证各运动部件动作顺畅无卡滞，调整好置换器与动力活塞的相位差，即可在热源加热后快速启动运转，飞轮的转动惯量经过匹配设计，可有效抵消往复运动的惯性冲击，保证运转过程的转速平稳，即使在热源温度小幅波动的情况下，也能维持稳定的动力输出。
