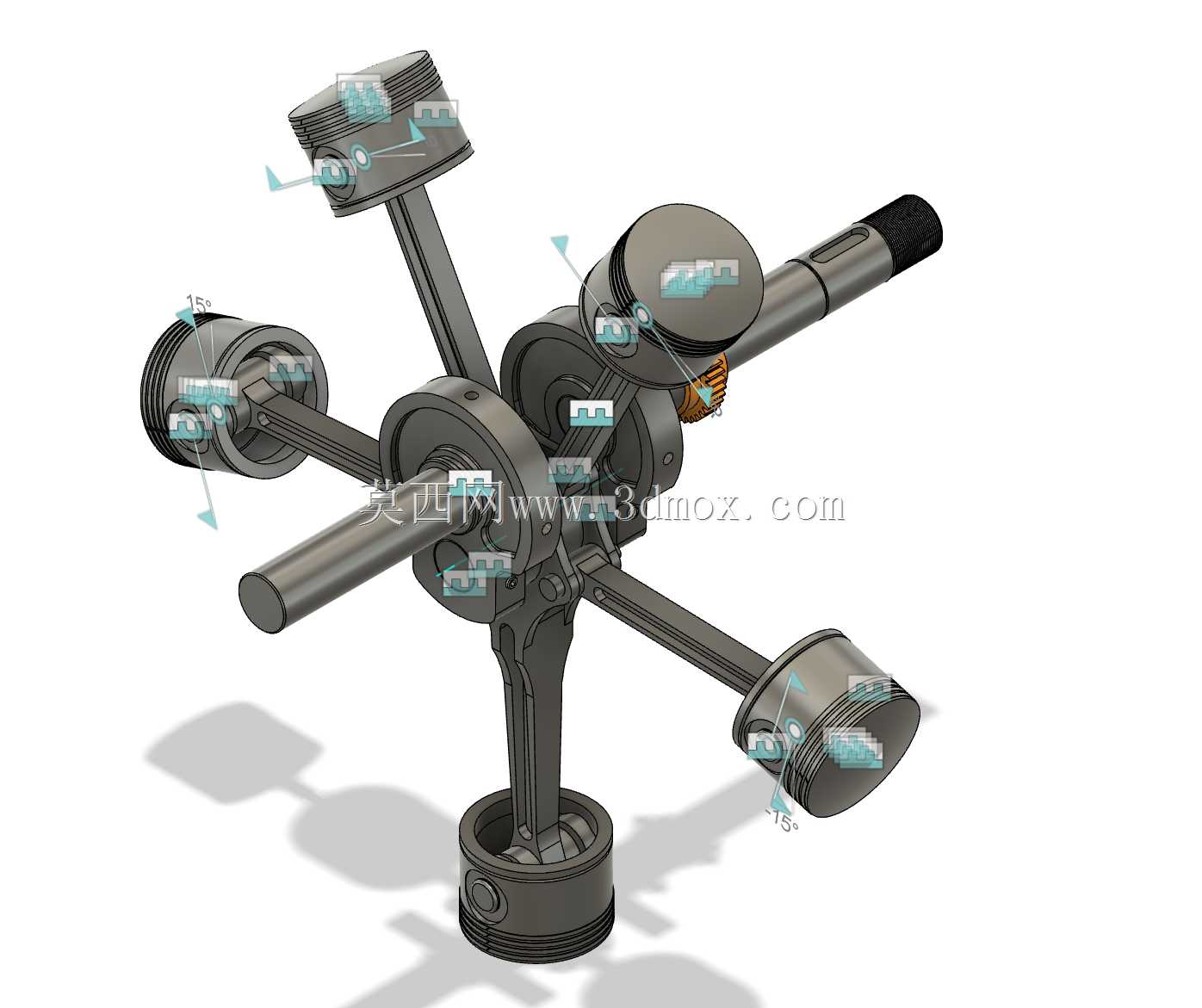

五缸星形航空活塞动力总成结构

这套星形排布的活塞动力结构，最早在轻型通航飞机、小型无人机动力段有大量成熟应用，部分早期摩托、竞速航模也会采用这类布局做动力输出核心。区别于直列、V型缸体排布，星形结构的所有气缸围绕中心曲轴呈放射状均匀布置，这套五缸结构的缸体夹角为72度，能让曲轴在每一圈旋转过程中获得更均匀的点火做功间隔，相比同排量直列机，曲轴的受力平衡性更优，不需要额外加装大尺寸平衡轴来抵消一阶二阶往复惯性力，整体动力段的径向尺寸紧凑，轴向长度更短，非常适合对安装轴向空间有严格限制的轻型载具场景。

从实际功能实现来看，这套结构的核心做功逻辑和常规四冲程活塞机一致，每个气缸独立完成进气、压缩、做功、排气循环，但因为缸体围绕中心曲轴布置，连杆采用了主副连杆铰接结构：其中一个气缸的连杆直接与曲轴曲柄销连接作为主连杆，其余四个气缸的连杆通过铰接销固定在主连杆的大端凸缘上，这种设计能避免多连杆在同一曲柄销上堆叠带来的轴向尺寸超宽问题，同时保证每个活塞的行程一致性，不会因为连杆铰接点的偏差导致各缸压缩比出现差值。在实际运行中，这种排布的冷却效率也有天然优势，气缸全部裸露在外侧迎风面，不需要设计复杂的缸体水套流道，直接采用风冷即可满足持续高转速运行的散热需求，早期很多轻型飞机因为飞行过程中有充足的迎面气流，甚至不需要额外加装散热风扇就能让缸头温度维持在合理工作区间。

做结构设计的时候，这类星形动力的核心难点首先是曲轴的受力校核，因为所有气缸的做功冲击力最终都传递到中心曲轴的单段曲柄销上，相比直列机多缸对应多曲柄销的分散受力，这里的曲柄销需要承受五个缸交替传递的交变冲击载荷，所以曲柄销的表面硬化处理、圆角过渡的应力释放设计都要做针对性优化，避免长期运行出现疲劳裂纹。其次是活塞的往复运动导向，因为气缸呈放射状布置，活塞的重力方向和缸体轴线方向并不完全重合，尤其是水平、斜向布置的气缸，活塞裙部会对缸壁产生额外的侧压力，设计时需要调整活塞销的偏心量，同时在裙部预留合理的配型间隙，减少冷态启动和热态运行时的偏磨风险。

从安装边界来看，这套五缸星形结构的中心曲轴输出端采用渐开线花键连接结构，输出轴的轴向伸出长度可以根据配套的减速器、螺旋桨连接座尺寸做适配调整，整体动力段的最大径向轮廓是五个活塞处于下止点时的缸体外缘尺寸，安装时需要在径向预留不小于15毫米的散热间隙，避免缸体和周边安装架贴死影响风冷效率；轴向方向因为没有额外的正时链条、凸轮轴端盖的突出结构（部分小型星形机采用顶置气门或者活塞阀配气，凸轮轴直接集成在曲轴前端），整体轴向安装长度比同排量直列四缸机缩短40%左右，非常适合前置动力的轻型飞机、航模的机头安装位，不会因为动力段过长导致整机重心过度靠前。

在实际选型适配的时候，这类星形结构的动力输出特性偏向中高转速区间，因为曲轴每转一圈就有至少两个缸处于做功行程（五缸四冲程机每72度曲轴转角就有一次点火做功），动力输出的平顺性比同缸数直列机更好，震动幅度更小，对于搭载高灵敏度观测设备的小型无人机来说，更小的机身震动能有效降低航拍画面的抖动，也能减少机载传感器的减震结构重量。另外这类结构的维护便利性也有优势，每个气缸都是独立可拆卸的缸体组件，单个缸出现活塞环磨损、气门密封问题的时候，不需要拆解整个动力段就能单独更换缸体组件，外场维护的效率远高于集成式缸体的直列发动机。

需要注意的是，这类星形结构的润滑系统设计和直列机有明显区别，因为缸体呈放射状布置，停机状态下机油会顺着缸壁流入下方的气缸，容易导致下次启动时出现液击问题，所以设计时需要在曲轴箱的通气口、缸头的回油道设置单向阀结构，同时在启动前设置预润滑流程，让机油泵先把曲轴箱内的机油泵回油底壳，再带动曲轴旋转，避免积油导致的活塞连杆弯曲故障。另外配气机构的正时校准也需要对应每个缸的做功顺序，五缸星形机的做功顺序通常是间隔跳跃点火，避免相邻两个缸连续做功导致局部热负荷过高，校准正时的时候需要按照点火顺序逐个调整气门间隙，保证每个缸的配气相位偏差不超过1度曲轴转角，否则会出现个别缸做功不足、排气温度超标的问题。
