开放式机架电气安装布线组件结构设计

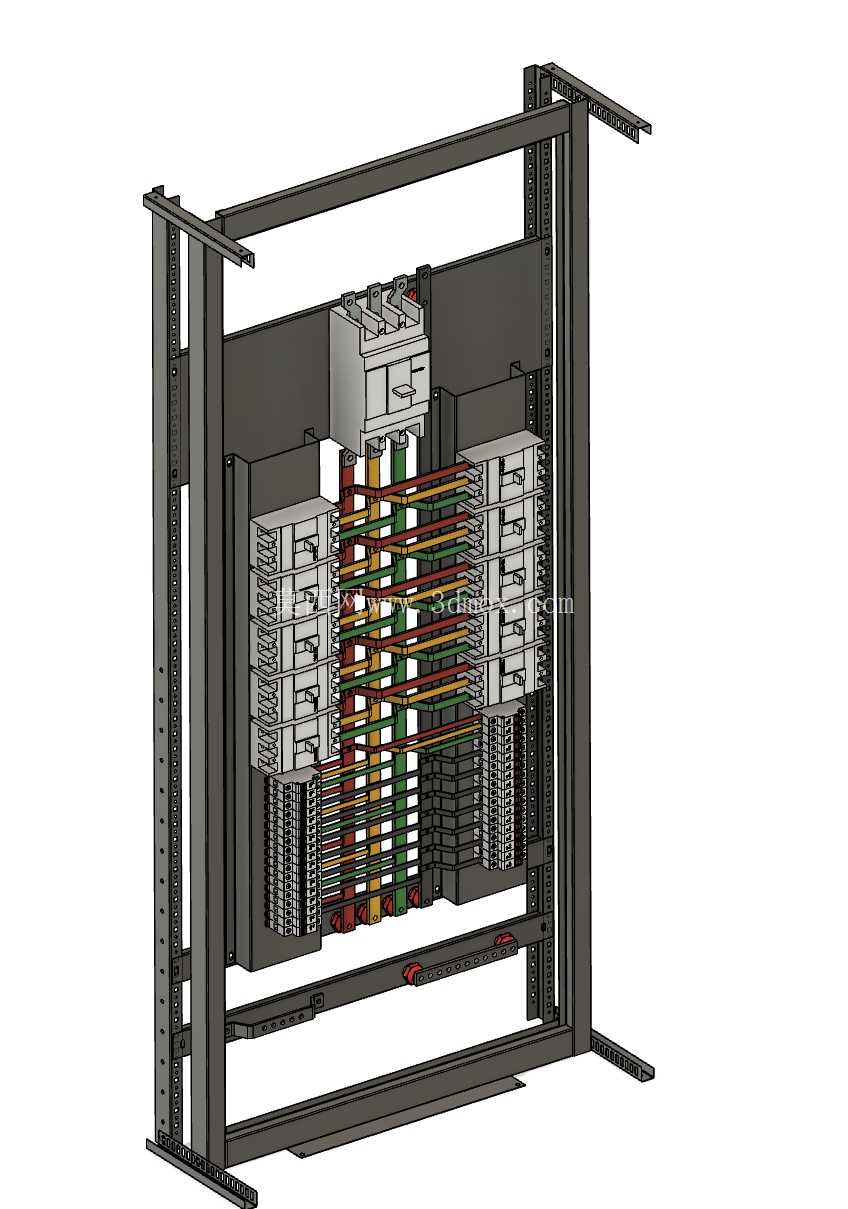

在工业配电、数据中心列头柜、车间现场动力分线场景中，这类开放式机架电气安装结构的应用占比逐年提升，相比封闭柜体，它的线缆敷设效率、后期运维排查便捷性更适配高密度接线、频繁调整回路的使用需求。整个结构以标准19英寸安装立柱为核心承载基础，两侧立柱预留等距模数化安装孔位，孔位间距严格匹配通用电气元件的安装尺寸公差，无需额外打孔即可适配不同宽度的断路器、接线端子排、分线模块的固定需求，立柱与底部支撑脚、顶部横向挂梁采用螺栓拼接结构，所有拼接面都设计了定位止口，现场组装时无需反复调校平行度，单人即可完成整机组装，大幅降低现场安装的工时消耗。

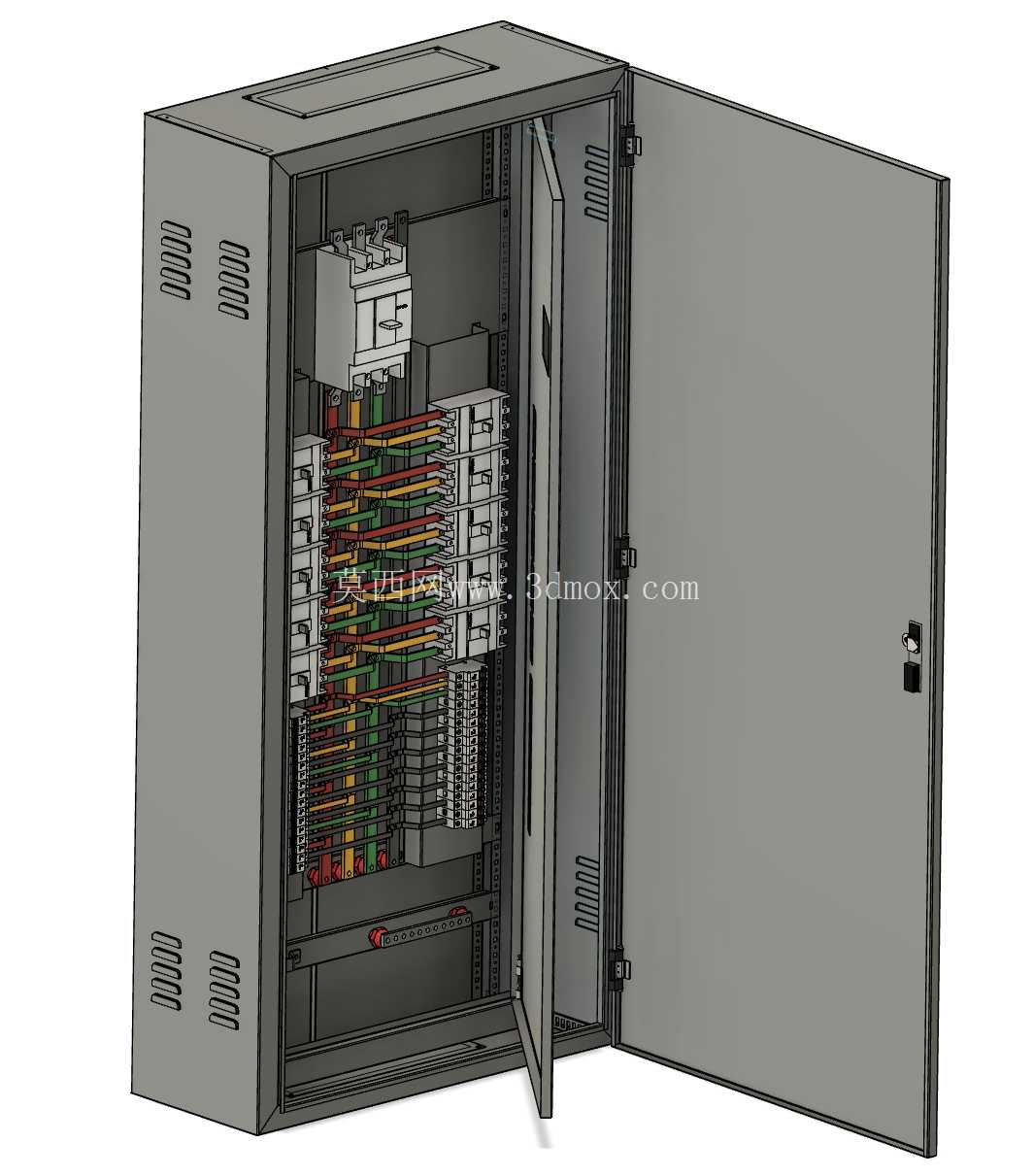

从功能布局来看，结构采用前后分层排布逻辑，前侧区域预留为操作面，用于安装需要频繁操作的断路器主开关、分路开关，操作手柄的高度恰好落在人体站立操作的舒适区间，无需踮脚或弯腰即可完成分合闸操作；中间层为线缆敷设通道，分层设置横向理线架，不同电压等级的线缆通过不同颜色的理线隔条分隔，强电动力回路、控制信号回路、接地回路分别走独立的理线层，从物理层面规避不同回路间的电磁干扰，同时每段理线架都预留扎带固定孔位，线缆敷设完成后可通过扎带快速固定，避免长期使用中线缆受重力拉扯出现端子松脱的问题；后侧区域为端子排安装区，所有外部进线、出线都端接在对应端子排上，端子排采用导轨式安装结构，后期增减回路时只需在导轨上加装对应端子即可，无需改动整体安装结构。

设计过程中重点考量了安装边界与运维空间的平衡，机架整体深度控制在600mm以内，可直接嵌入标准服务器机柜列、车间现场的设备侧安装位，不会额外占用过多通道空间；机架两侧预留不小于150mm的侧边操作空间，用于侧面走线、元件侧方固定螺丝的拆装，即使是靠墙安装的场景，也能从正面和侧面完成所有元件的更换操作，无需将整组机架从安装位移出。底部支撑脚设计为可调式结构，调节行程范围覆盖0-30mm，可适配现场地面不平整的安装工况，调整后能保证整个机架的水平度偏差不超过1mm，避免断路器等元件因机架倾斜出现机械卡涩、分合闸不到位的问题。顶部横向挂梁除了承担结构加强作用外，还预留了顶部进线的开孔，开孔边缘做钝化卷边处理，避免穿线时划伤线缆绝缘层，同时挂梁上可加装线缆固定夹，用于固定顶部引入的大平方动力电缆，将电缆的承重直接传递到机架结构上，避免线缆重量直接拉扯进线端子。

结构的散热设计也完全适配开放式安装场景，没有封闭柜门的遮挡，元件工作时产生的热量可通过自然对流快速散出，即使是满负荷运行状态，元件表面的温升也能控制在电气元件的允许工作范围内，无需额外加装散热风扇，减少了后期运维的故障点。所有金属结构件都采用冷轧钢板折弯成型，表面做静电喷塑处理，绝缘性能与防腐蚀能力可满足车间多尘、轻微潮湿的使用环境，安装立柱的板材厚度不低于2mm，整体承重能力可满足单层50kg的元件安装需求，即使安装多组大电流断路器、大平方接线端子，也不会出现立柱变形、安装位偏移的问题。在布线逻辑设计上，每一条回路的线缆都预留了足够的弯曲半径，弯曲半径不小于线缆直径的10倍，避免线缆过度弯曲导致线芯断裂、绝缘层破损，同时线缆的排布走向完全避开了元件的操作手柄、接线端子的螺丝操作位，后期紧固端子、操作开关时不会受到线缆的遮挡干扰。
