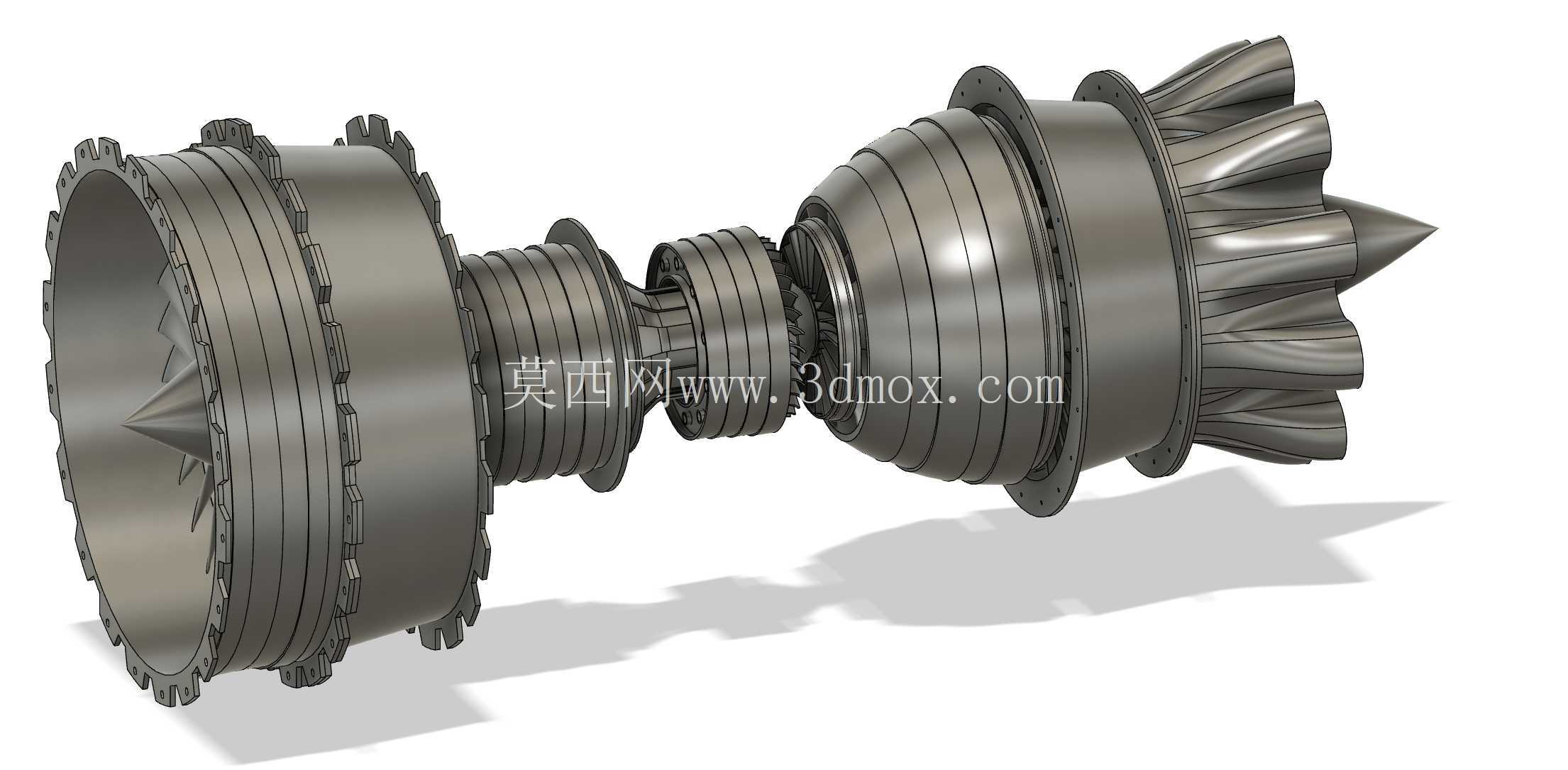

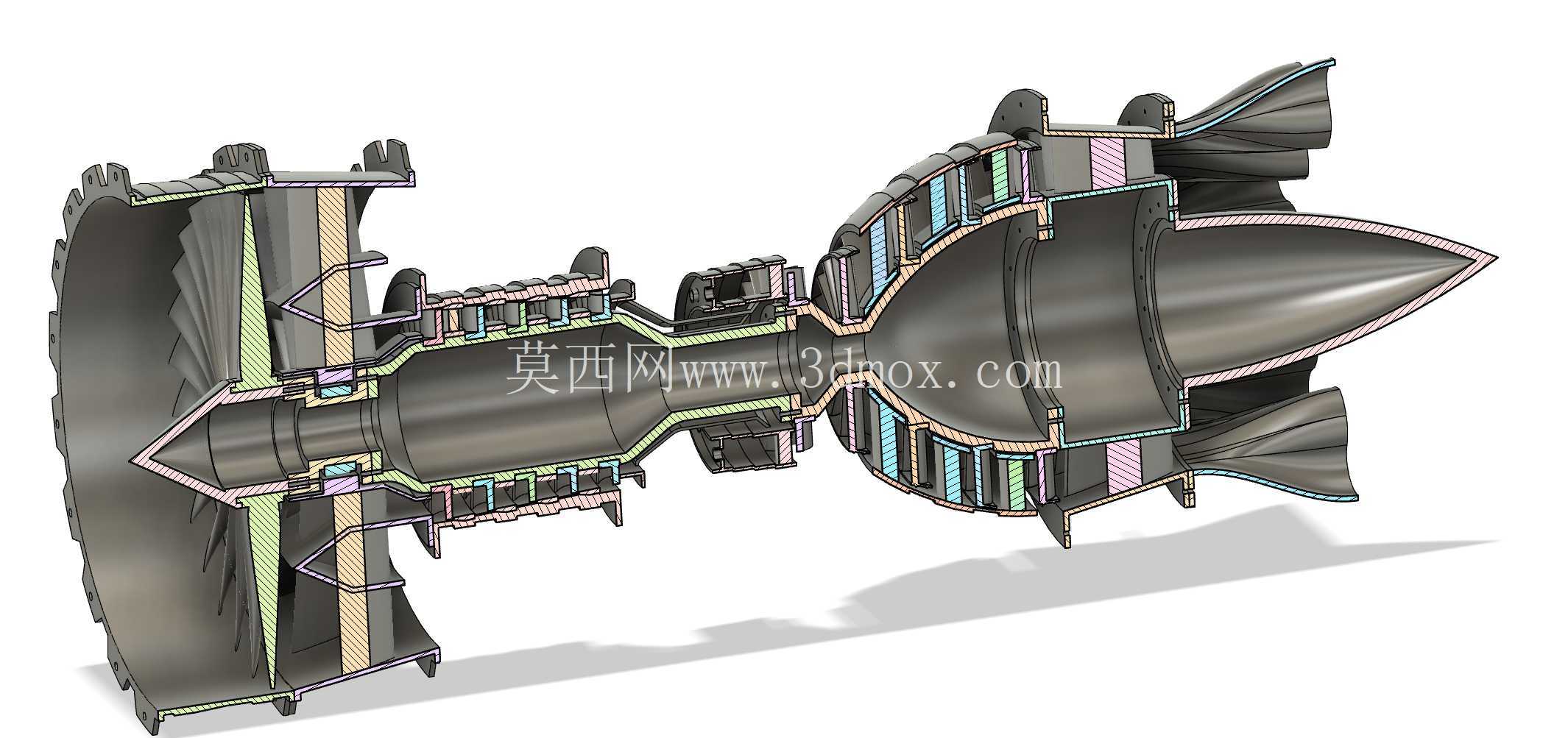

该结构呈现的是大涵道比涡扇喷气发动机的全剖面构型,核心设计围绕大流量外涵道与核心机的匹配逻辑展开,外涵道气流不经过燃烧室直接参与推力输出,可在亚音速巡航工况下大幅降低燃油消耗率,适配民航干线客机、大型军用运输机的长航程飞行需求。从结构布局来看,前端大直径风扇采用宽弦叶片设计,叶片根部与轮盘采用燕尾榫连接,可承受高转速下的离心载荷与鸟撞等外来物冲击,风扇出口设置分流环,将气流分为外涵道与核心机流路,外涵道机匣采用复合材料夹层结构,在保证结构强度的同时降低整机重量。核心机部分依次排布低压压气机、高压压气机、环形燃烧室、高压涡轮、低压涡轮,各级压气机叶片采用三维弯扭设计,逐级提升气流压力,压气机轮盘与轴采用过盈配合加端齿传扭的结构,
保证高转速下的扭矩传递可靠性;环形燃烧室采用多孔发散冷却结构,火焰筒壁面密布冷却气膜孔,可在1800K以上的燃气温度下保证结构寿命,燃烧室头部设置离心式喷嘴,保证燃油与高压空气充分混合,提升燃烧效率。高压涡轮与高压压气机采用同轴连接,高压涡轮导向叶片与工作叶片均设置内部冷却通道,引入压气机出口的高压冷却气对叶片进行降温,承受燃烧室出口的高温燃气冲击;低压涡轮与前端风扇、低压压气机同轴,通过多级涡轮叶片提取燃气剩余能量,驱动风扇与低压压气机转动。后端喷管采用收敛-扩张构型?不对,大涵道比发动机多采用分开排气或混合排气的收敛喷管,外涵道冷气流与内涵道热气流可在喷管处混合后排出,进一步降低排气噪音与排气速度,提升推进效率。安装边界方面,
整机通过核心机机匣上方的安装节与机翼吊舱或机身安装架连接,安装节采用球铰加拉杆的结构,可承受飞行过程中的推力、重力与机动载荷,整机径向尺寸以风扇机匣外径为最大边界,轴向尺寸从风扇进气口到喷管出口为总长度,安装时需预留足够的维护空间,保证风扇叶片、涡轮部件的检修可达性。该结构的流道设计经过多轮气动仿真迭代,各级叶片的叶型匹配经过流场耦合验证,可在宽工况范围内保持较高的压气机效率与涡轮效率,避免喘振等工况失稳问题,机匣各段采用法兰螺栓连接,密封结构采用金属石墨缠绕垫片,保证高温高压流道的密封性,同时兼顾装配与拆解的便利性。
