紧凑型工业液压动力供油单元结构

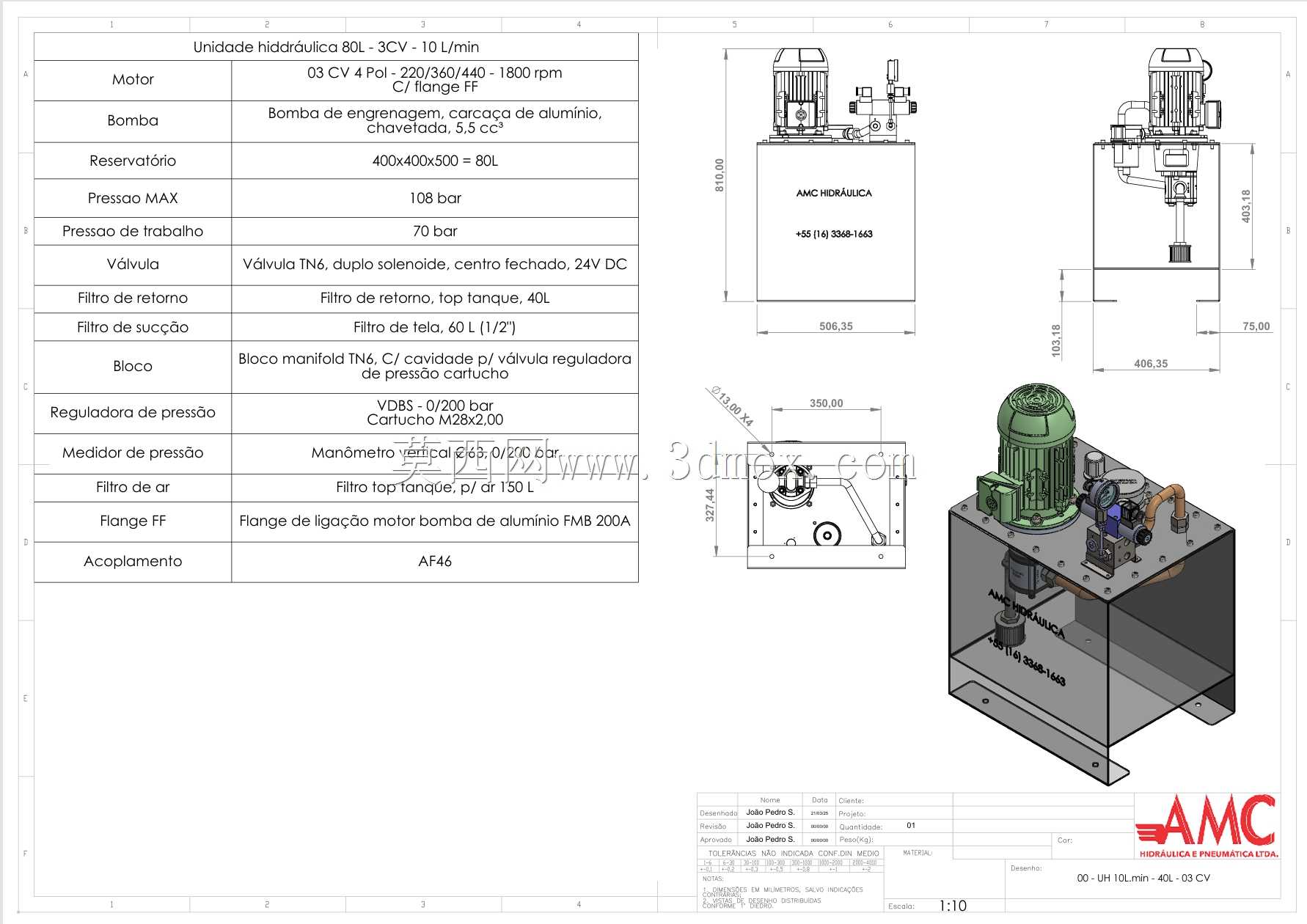

在中小型工业液压系统的配套选型中，动力单元的占地尺寸、元件集成度往往是整机布局阶段最先卡边界的指标，尤其是配套半自动工装、小型机床辅机、非标自动化压装/夹紧工位的场景，过大的油箱体积、分散的阀组布局不仅会挤占主机的安装空间，还会增加管路沿程压力损失，提升后期渗漏故障的排查难度。这款液压动力单元采用上置式元件集成布局，将电机、齿轮泵、控制阀组、过滤元件全部直接安装在油箱顶面，省去了独立的阀组安装支架与过长的连接管路，整体结构紧凑，80L容量的油箱采用400x400x500mm的方正箱体结构，底部带折弯成型的安装支脚，支脚预留通用安装孔位，可直接通过螺栓固定在设备机架的安装平面上，不需要额外制作过渡连接底座，适配多数中小型液压设备的安装空间要求。

从实际工况适配来看，该单元额定工作压力设定为70bar，最大承压能力可达108bar，配套10L/min排量的齿轮泵，搭配3HP四级电机，转速稳定在1800RPM，可适配多电压等级的工业供电场景，能够满足单缸或小流量多执行器的液压系统供油需求，比如小型工装的夹紧回路、低压举升机构、机床的辅助夹紧工位、小型液压试验台的动力供给都能覆盖。阀组采用集成块式设计，将方向控制阀、泄压阀、压力检测元件全部集成在统一的阀块上，减少了管路接头数量，从根源上降低了渗漏风险；其中方向阀选用双电磁铁弹簧复位结构，采用24VDC控制电压，适配工业自动化场景的PLC控制信号输出，可直接接入设备的控制系统实现动作逻辑控制，不需要额外加装中间继电器转换模块。

油路过滤系统采用分级过滤设计，吸油侧配置60L流量的滤网式过滤器，直接内置在油箱内部的吸油管路入口，可拦截油箱内的大颗粒杂质，避免杂质进入齿轮泵造成泵体磨损；回油侧配置顶置式回油过滤器，过滤精度满足常规工业液压系统的清洁度要求，回油过滤器带目视压差指示，维护人员可直接通过指示状态判断滤芯是否需要更换，不需要拆开管路检测。压力检测元件覆盖0-200bar量程，可实时显示系统工作压力，方便调试阶段的压力参数整定，也便于日常巡检时快速判断系统压力是否处于正常区间；空气过滤器配置在油箱注油口位置，兼顾注油过滤与油箱呼吸功能，可避免外界空气中的粉尘杂质随空气进入油箱，维持油箱内液面变化时的压力平衡，避免油箱出现负压吸瘪或者正压渗油的问题。

油箱采用钢板焊接结构，外部预留清晰的油位标识位置，可直观观察油箱内的液压油液位，方便日常维护时及时补油；联轴器采用键连接结构，搭配铝制机身的联轴器放大器，可补偿电机轴与泵轴之间的少量同轴度误差，降低安装时的对中精度要求，同时减少运转过程中的振动传递，降低整机运行噪音。整套单元的元件布局经过空间校核，电机与阀组、过滤元件之间预留足够的操作空间，日常维护时不需要拆解周边元件即可完成滤芯更换、压力调整、接线检修等操作；所有外露管路采用硬管搭配少量弯头连接，管路走向整齐，固定点设置合理，可避免设备运行过程中管路共振产生的磨损与松动。

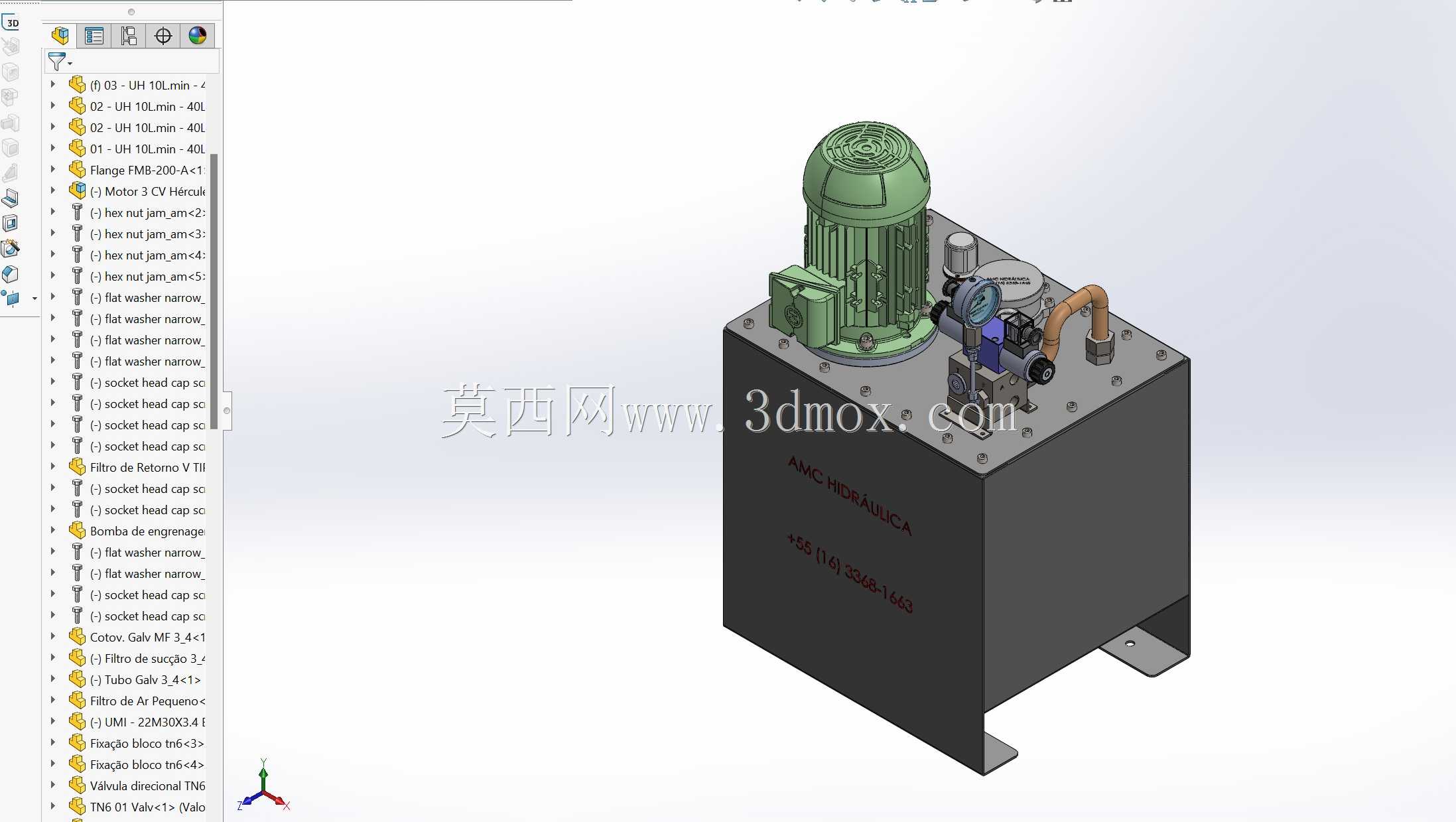

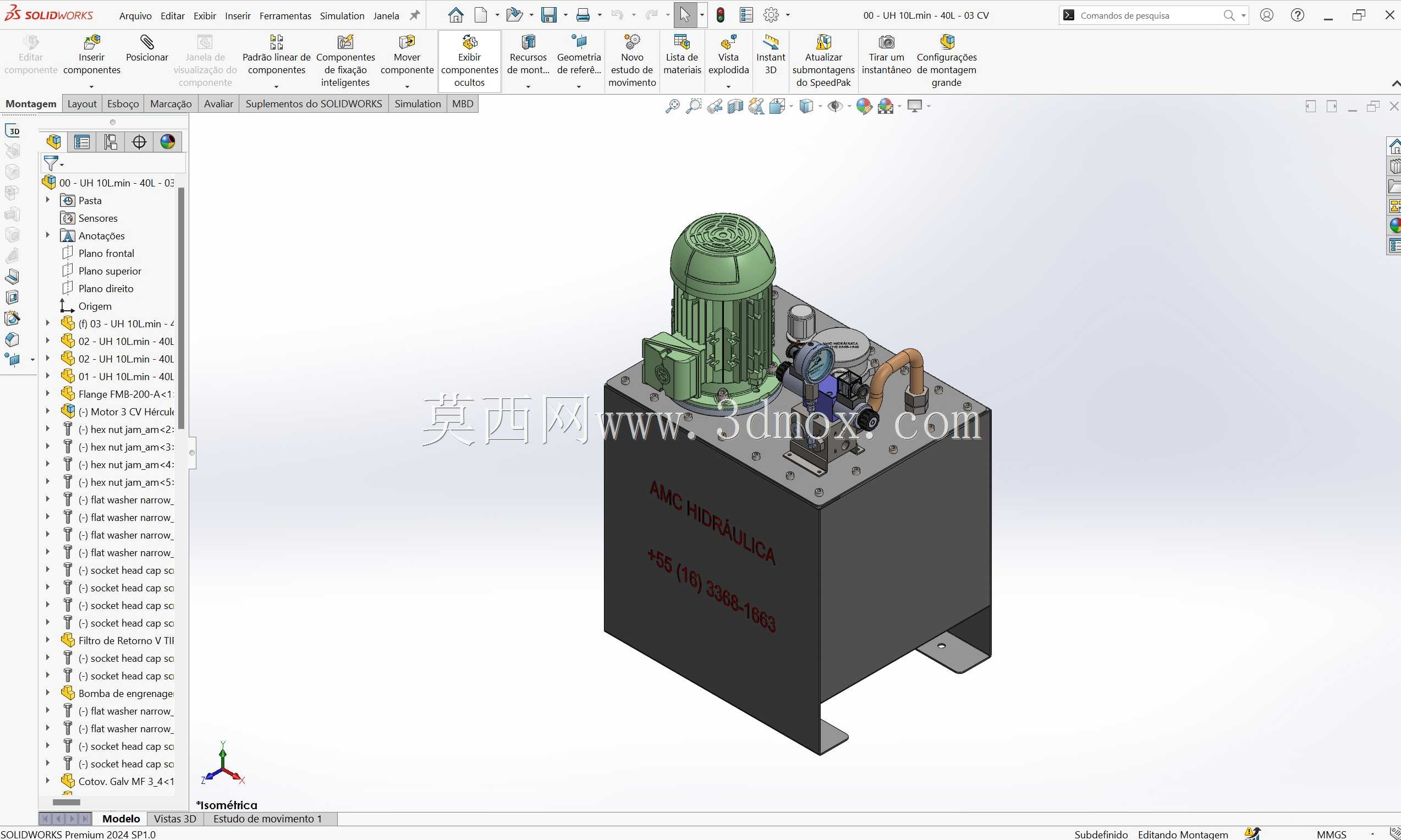

从建模细节来看，整套模型完整还原了各元件的实际安装位置与连接关系，包含所有标准件与自制件的结构细节，阀块的油道走向、电机的安装法兰尺寸、油箱支脚的孔位参数都与实际产品一致，可直接用于液压系统的布局干涉检查、安装模拟，也可作为同类液压动力单元设计的参考模板，帮助设计人员快速完成动力单元的选型匹配与布局优化，减少重复建模的工作量，缩短非标液压设备的设计周期。在实际项目应用中，这类紧凑型动力单元尤其适合设备布局空间紧张、系统流量压力要求不高的场景，相比分散式安装的液压系统，集成式结构的装配工作量更小，现场接管只需要连接执行器的进出油口与控制电源线即可完成安装，大幅降低现场安装调试的时间成本，也减少了现场管路装配不当带来的渗漏隐患。
