金属板焊接式液压储油油箱结构设计

在液压系统的整体布局中，油箱从来不是简单的储油容器，而是承担着多重核心功能的关键结构件，这套焊接式金属板液压油箱的设计，完全围绕工业现场液压站的实际使用需求展开，没有多余的装饰性结构，每一处板材的弯折、焊缝的布置都服务于实际工况。从应用场景来看，这类油箱广泛适配中小型液压站、机床液压系统、工程设备液压单元的配套需求，不管是车间内固定安装的液压动力单元，还是移动设备上的集成液压系统，都能通过调整顶板开孔位置完成适配，不需要额外改动主体结构。

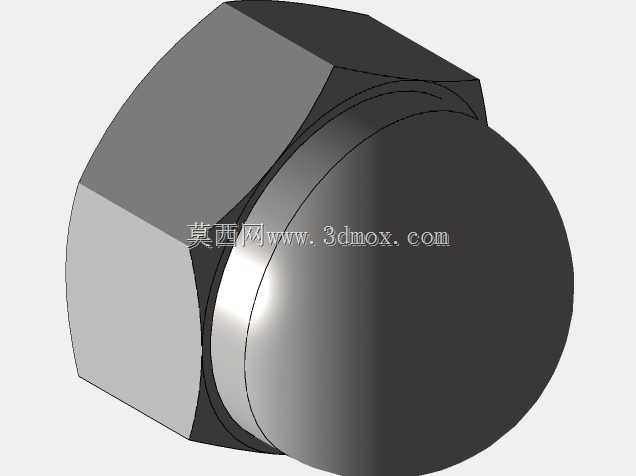

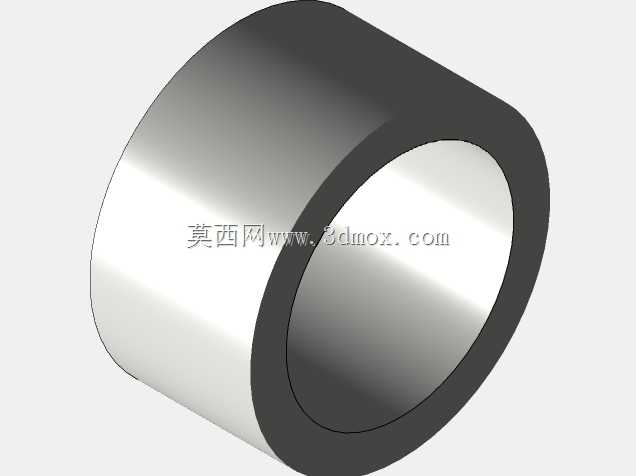

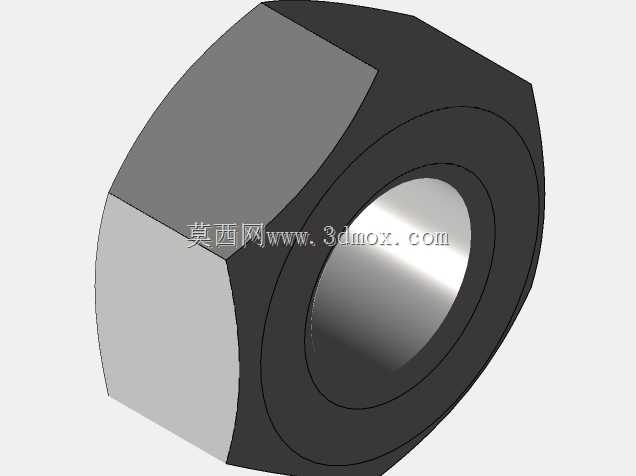

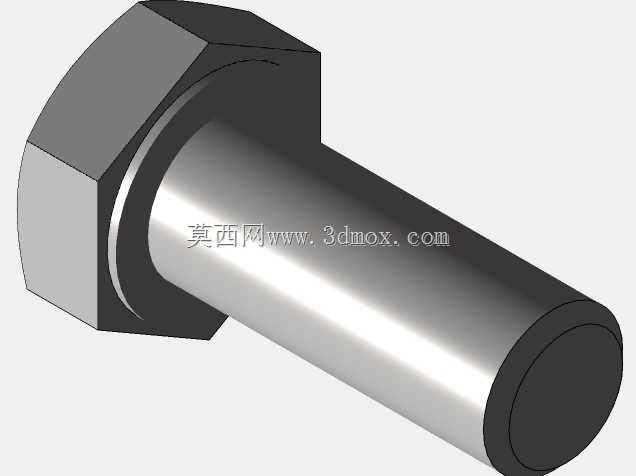

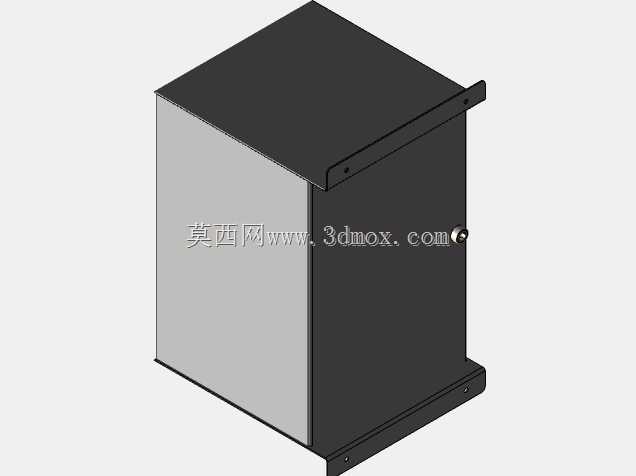

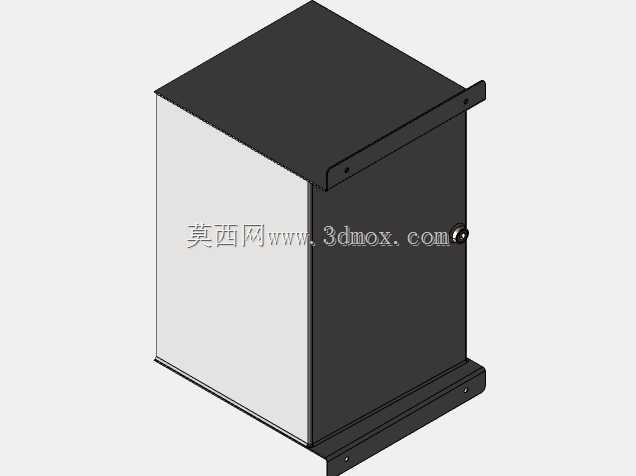

设计之初最先敲定的是主体的成型工艺，采用金属板弯折后焊接的结构，相比铸造成型的油箱，钣金焊接结构的生产周期更短，板材厚度可以根据储油容积、系统工作压力对应的承重需求灵活选择，小容积系统用2-3mm冷轧钢板即可满足刚度要求，大容积或者带冲击载荷的系统可以更换4-6mm钢板，不需要重新开模，适配性更强。顶部采用全周焊接的设计，并不是简单的密封考量，更多是为了提升箱体整体的抗扭刚度——很多现场安装的液压站会在油箱顶板上直接安装液压泵组、阀组、电机等部件，顶板如果刚度不足，设备运行时的振动会导致焊缝开裂、密封失效，全周焊接的顶板相当于给箱体顶部加了一圈加强筋，配合内部按需布置的横向、纵向加强筋，可以承受数百公斤的泵组重量而不产生明显形变。

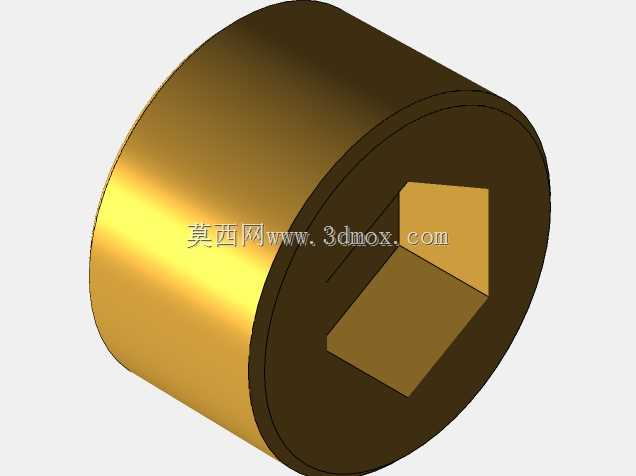

顶板的开孔设计没有做固定的孔位预设，这也是考虑到不同用户的阀组、泵组安装尺寸差异极大，预留的平整顶板可以根据实际安装的元件型号、管路走向现场开孔，不管是安装吸油过滤器、回油过滤器、空气滤清器还是液位计，都能灵活调整位置，避免了标准孔位无法适配特殊元件的问题。箱体的侧壁预留了液位计、油温传感器、放油塞的安装基准面，这些位置在板材下料时就已经压出了平整的安装面，不需要后期焊接凸台，减少了焊接变形的概率，也降低了泄漏的风险。

从安装边界来看，这类矩形焊接油箱的外形尺寸可以根据安装空间灵活调整，长宽高比例通常控制在1:1:1到2:1:1.5之间，避免过于狭长导致油液流动死区过大，也避免过高导致吸油口负压过大。安装时底部通常预留50-100mm的离地间隙，一方面方便底部放油塞的操作，另一方面可以避免地面的积水、杂物腐蚀箱底，同时给底部的散热留出空间。箱体的焊缝全部采用连续密封焊，焊接完成后需要做渗漏试验，确保在满油状态下没有渗漏，内壁根据使用需求可以做防锈处理或者不做处理，针对水乙二醇等特殊介质的工况，还可以更换不锈钢板材制作，主体结构不需要做任何改动。

很多新手设计液压油箱时容易忽略油液的沉淀、散热需求，这套结构在箱体内部预留了隔板的安装位置，可以根据需要加装隔板将吸油区和回油区分隔开，延长油液在箱体内的停留时间，让回油带回来的气泡、杂质有足够的时间上浮、沉淀，避免杂质直接被吸入泵体造成元件磨损。回油区的侧壁可以根据需要安装冷却器的安装位，不管是风冷还是水冷冷却器，都可以通过侧壁的开孔完成管路连接，不需要额外改动主体结构。另外附带的制造图纸里明确标注了每一道焊缝的焊接要求、板材的折弯公差、安装面的平面度要求，生产时不需要二次换算尺寸，直接按图下料、弯折、焊接即可，能有效减少生产过程中的误差，避免因为尺寸偏差导致后续元件安装不上的问题。

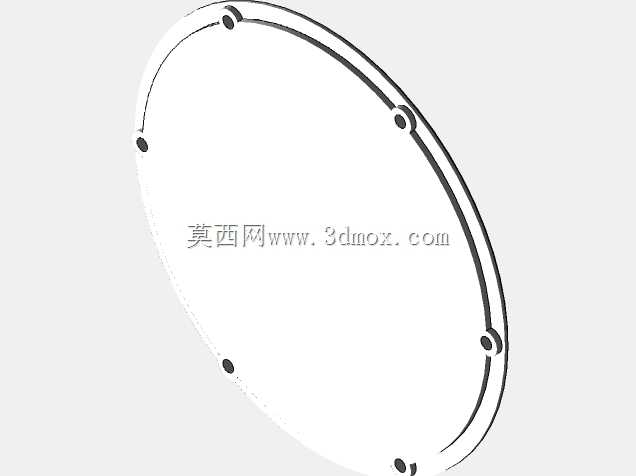

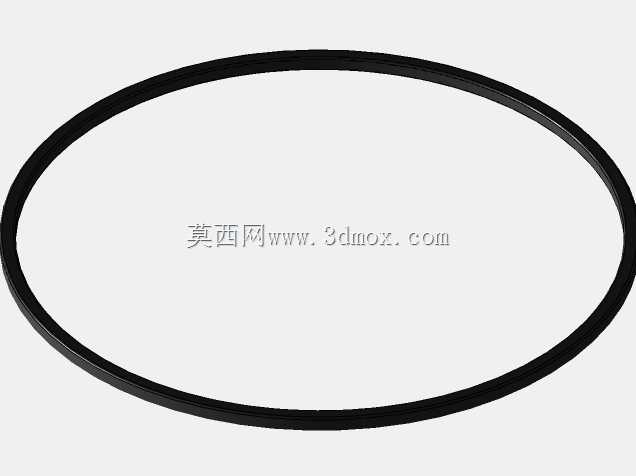

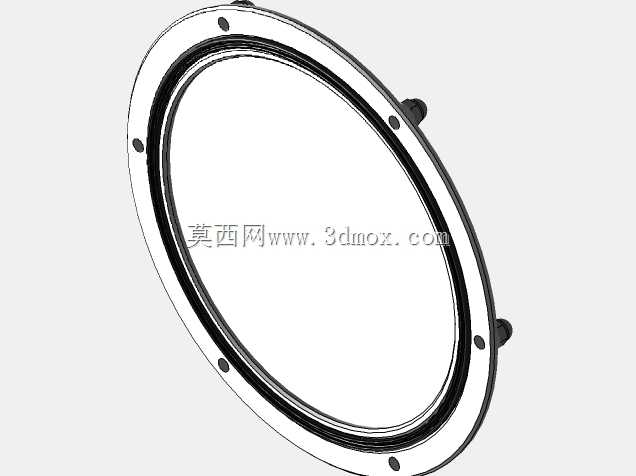

在实际现场使用中，这类焊接油箱的维护也十分方便，顶部的人孔（大容积型号预留）或者清洗口可以方便操作人员进入箱体内部清理沉淀的油泥、杂质，侧壁的液位计可以直观观察油位高度，及时补充油液，底部的放油塞可以在换油时快速排空箱内的旧油，不需要额外抽油。相比市面上常见的标准油箱，这种可灵活调整开孔位置的焊接结构，更适合非标液压系统的配套使用，不需要为了适配标准孔位改动管路设计，能大幅缩短非标液压站的设计、生产周期，降低整体的制造成本。
