乘用车钢制轮毂轮辐结构三维数模

　　在整车底盘行走系统的匹配设计中，车轮作为直接承接车身载荷、传递驱动力制动力矩、缓冲路面冲击的核心部件，其结构合理性直接决定整车行驶平顺性、操控稳定性与轮胎使用寿命。这套数模还原的是量产乘用车型常用的钢制冲压焊接式车轮结构，整体采用轮辐与轮辋分体成型后焊接装配的成熟工艺路线，适配常规15寸规格子午线轮胎，可覆盖多数紧凑型家用轿车、入门级SUV的配套选型需求。

　　从实际装车场景来看，这类车轮主要应用在非豪华定位的量产民用车领域，兼顾制造成本与结构可靠性，同时也可作为低速场地作业车辆、改装备用轮胎的配套选型参考。日常行驶过程中，车轮需要同时承受多维度载荷：垂直方向上承接整车载荷与路面颠簸带来的冲击载荷，周向传递半轴输出的驱动力矩与制动卡钳施加的制动力矩，横向过弯时还要承受侧向离心力带来的交变载荷，这就要求轮辐部分的结构设计必须兼顾强度与轻量化平衡。

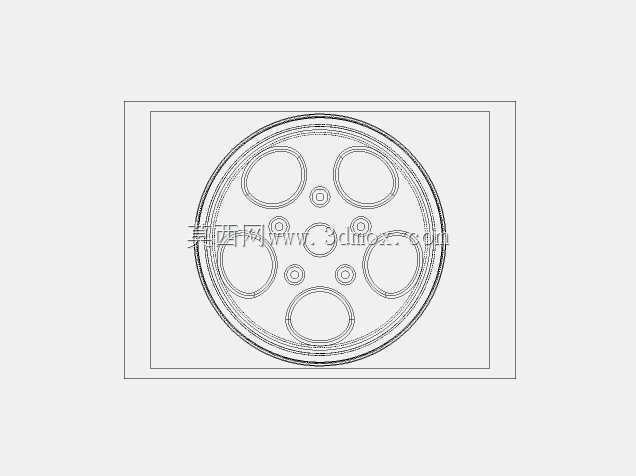

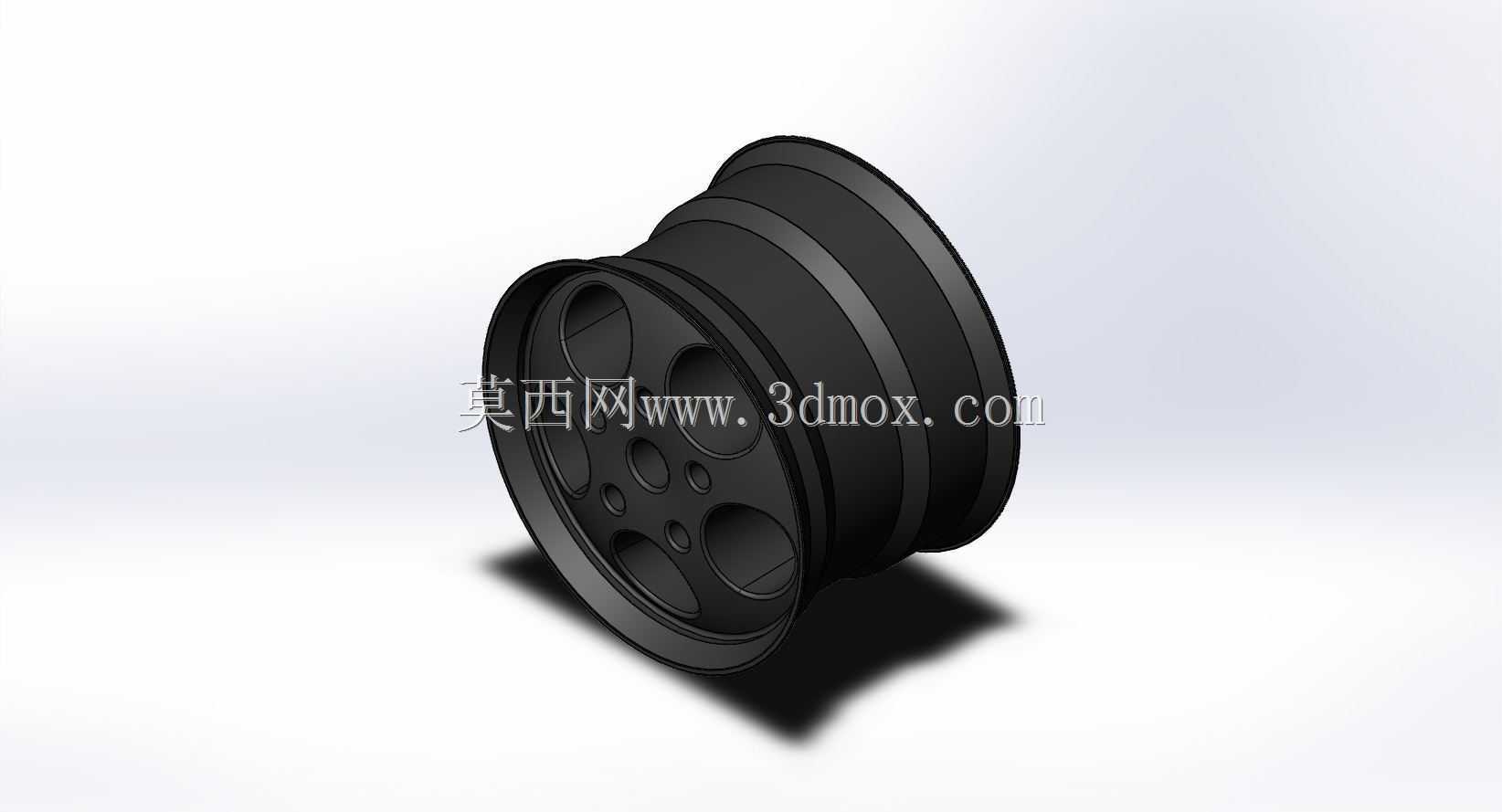

　　数模呈现的轮辐采用对称式五组减重孔布局，每个主减重孔为大尺寸圆弧过渡结构，相邻减重孔之间的辐条宽度经过载荷校核，既能够通过开孔降低轮辐整体重量、减少簧下质量提升悬架响应速度，又能保证辐条截面有足够的抗弯抗扭强度，避免极限工况下出现辐条断裂失效。轮辐中心的定位孔严格匹配轮毂轴承单元的定位轴径尺寸，周围均匀分布的螺栓孔按照常规乘用车5孔螺栓节圆直径设计，安装面做了平整化处理，保证与轮毂轴承安装面完全贴合，避免装车后出现车轮偏摆、螺栓受力不均断裂的问题。轮辐与轮辋连接的焊缝位置做了等强度过渡设计，数模中还原了焊接坡口的结构细节，方便后续做焊接工艺仿真与焊缝强度校核。

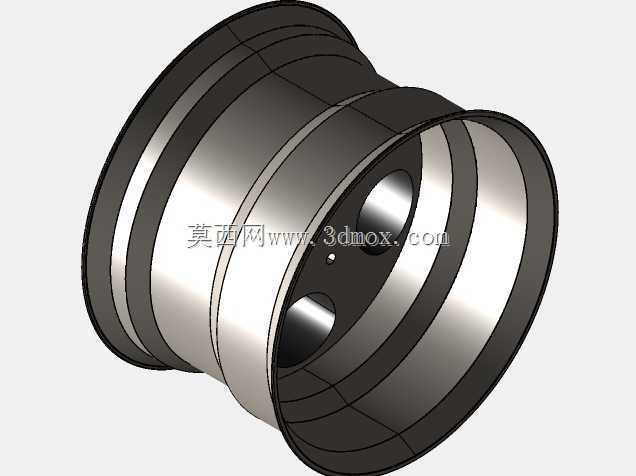

　　轮辋部分采用常规的深槽式结构，轮缘高度、胎圈座角度完全符合对应规格轮胎的安装标准，能够保证轮胎充气后胎圈与轮辋紧密贴合，不会在高速行驶、急加速急制动工况下出现轮胎脱圈的风险。轮辋上预留的气门嘴安装孔位置与轮辐减重孔错开，方便后续装配气门嘴时的操作空间，同时避免气门嘴与辐条发生运动干涉。在安装边界层面，这套车轮的偏距值按照常规前置前驱车型的轮距匹配要求设计，装车后不会与制动卡钳、减震器、翼子板内衬发生运动干涉，转向到最大角度时也不会与悬架拉杆、轮拱护板产生剐蹭。

　　设计过程中需要重点关注几个工程细节：首先是轮辐的通风孔布局，除了减重作用外，这些开孔还承担着制动系统散热的风道作用，车辆行驶时气流通过开孔直接冲刷制动盘表面，能够带走制动过程中产生的大量热量，避免长距离下坡制动时出现制动热衰减；其次是轮辐表面的应力分散设计，所有开孔边缘、辐条过渡位置都做了圆角处理，避免应力集中导致的疲劳裂纹，毕竟车轮属于高速旋转的安全部件，长期承受交变载荷，应力集中位置很容易在行驶里程累积后出现疲劳失效；另外轮辋的滚压成型工艺在数模中也体现了对应的壁厚变化，轮缘位置因为拆装轮胎时容易受到磕碰，壁厚做了适当加厚，提升抗变形能力，胎圈座位置的尺寸公差严格控制，保证轮胎装配后的气密性与动平衡精度。

　　从建模逻辑来看，这套数模采用参数化草图驱动的方式构建，轮辐的螺栓孔节圆、减重孔尺寸、轮辋的直径与宽度参数都可以根据不同车型的匹配需求快速调整，方便后续衍生不同规格的车轮方案。建模过程中还原了实际生产中的冲压拔模角度，轮辐冲压成型的拔模斜度符合钢板冲压的工艺要求，不会出现冲压脱模困难、板材拉裂的问题，焊接边的宽度也满足电阻点焊的工艺要求，能够直接对接生产工艺环节的仿真验证。在做整车装配校核时，可以直接将数模导入整车底盘装配体，验证不同转向角度、悬架跳动极限下的间隙是否满足设计要求，也可以基于数模做有限元分析，模拟径向冲击、弯曲疲劳、径向疲劳等国标要求的车轮性能试验，提前验证结构强度是否达标，减少后续物理样件的试制次数，缩短研发周期。
