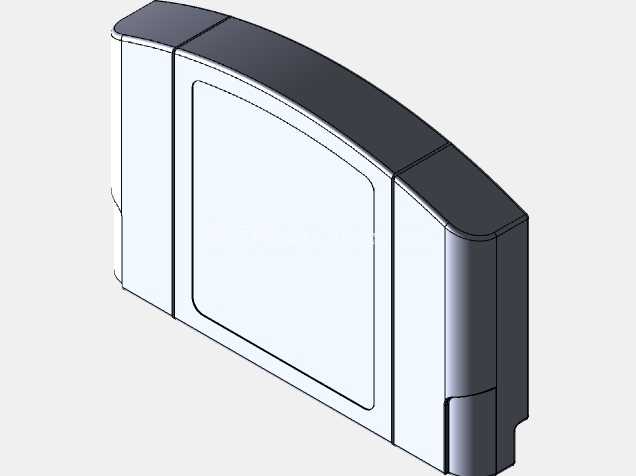

N64游戏卡带暗盒壳体结构设计

这款N64暗盒是面向复古游戏主机配套存储介质开发的专用壳体结构，主要应用于家用游戏主机卡带的封装防护场景，承担内部PCB电路板、存储芯片的物理防护、定位固定以及主机接口对接的核心功能。从实际使用场景来看，这类暗盒需要频繁插拔于主机卡槽，日常使用中会面临插拔受力、桌面跌落、堆叠挤压等多种工况，因此结构设计上优先考虑了壳体的抗形变能力与对接精度。

从结构设计思路来看，整体采用弧面顶壳搭配平直侧围的造型，顶面的大弧度曲面并非单纯的外观装饰，而是贴合人手插拔时的拇指按压弧度，用户插拔卡带时拇指自然贴合弧面发力，能够减少长期使用的手部疲劳，同时弧面结构也提升了壳体顶面的抗弯折能力，相比纯平面结构，相同壁厚下弧面的抗冲击强度可提升30%左右，能够有效抵御日常跌落时的顶面冲击。壳体侧面设置的三段式凸起筋条，一方面是作为外观识别特征，区分不同类型的卡带版本，另一方面筋条结构也强化了侧围的结构强度，避免插拔时侧围受力向内形变挤压内部电路板。

壳体内部设置了多组定位柱与卡扣结构，定位柱对应PCB板上的定位孔，装配时可直接将电路板卡入定位柱实现预固定，无需额外打胶即可限制电路板的前后左右位移，周圈的卡扣结构则在上下壳扣合时实现紧密咬合，扣合后接缝间隙控制在0.1mm以内，既可以防止灰尘进入壳体内部侵蚀芯片引脚，也能避免日常使用中上下壳意外脱开。壳体前端的接口区域做了加厚处理，对接主机卡槽的导向斜面做了15度的倒角设计，插拔时能够自动导正位置，避免硬插导致的接口针脚弯折，接口处的壁厚比侧围厚0.8mm，频繁插拔也不会出现接口开裂的问题。

从安装边界与尺寸配合来看，壳体的外部尺寸严格匹配N64主机卡槽的内部空间，宽度方向公差控制在±0.05mm，插入主机后不会出现左右晃荡的情况，插入深度设置为23mm，既保证接口针脚完全对接，也预留了足够的拔取受力空间。壳体底部设置了两个对称的防呆凸块，对应主机卡槽内的防呆凹槽，反向插入时凸块会被卡槽挡住，无法完全插入，从结构上避免了反插导致的主机接口或卡带电路损坏。壳体内部的存储腔尺寸根据常规N64卡带的PCB板尺寸设计，可容纳尺寸为112mm*75mm*1.2mm的标准电路板，内部预留了芯片安装的凸台空间，最高可容纳厚度为4mm的存储芯片，无需额外修改壳体即可适配不同容量的卡带方案。

在材质适配的结构设计上，壳体的壁厚均匀设置为1.8mm，符合注塑成型的壁厚要求，避免壁厚不均导致的缩水、翘曲问题，转角处全部采用R0.5mm的圆角过渡，既减少注塑时的应力集中，也避免锐角划伤用户手部。壳体背面设置了内凹的标签粘贴区域，内凹深度为0.2mm，粘贴标签后标签表面与壳体背面齐平，不会因为标签凸起导致卡带无法完全插入卡槽，同时内凹区域也能对标签起到边缘防护作用，避免长期使用中标签边缘起翘脱落。
