立式水锤防护压力缓冲罐体结构设计

在民用建筑供水、市政给排水、工业循环水系统的管路设计中，水锤效应是长期困扰运维与设计人员的核心问题——当管路中阀门快速启闭、水泵突然启停时，管内水流速度骤变产生的瞬时压力冲击波，轻则造成管路振动、接口渗漏，重则直接击穿管壁、损坏阀门与泵体，这类故障在长距离输水管线、高层供水立管中尤为高发，而水缓冲罐就是针对这类工况开发的被动式压力防护部件。

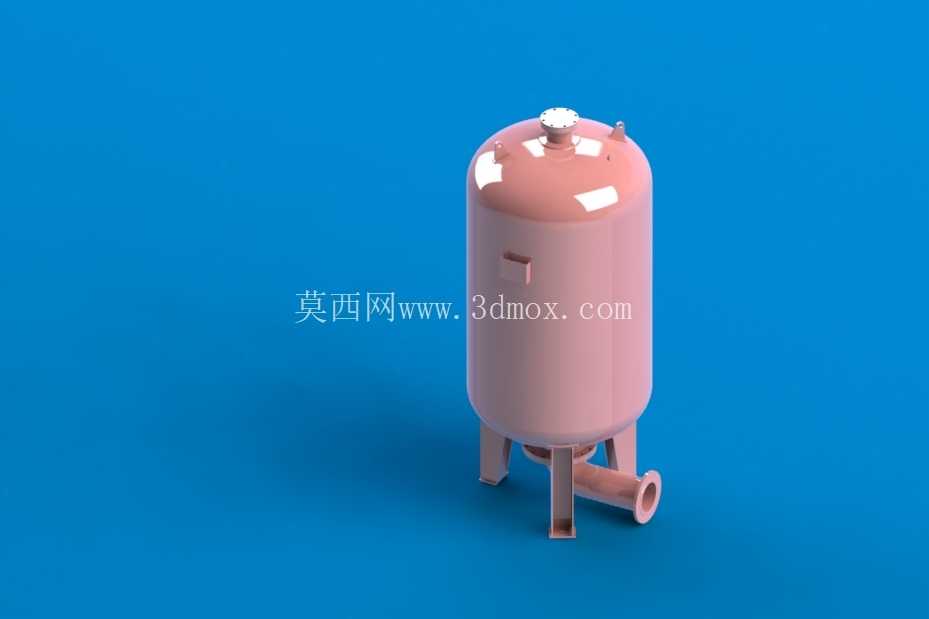

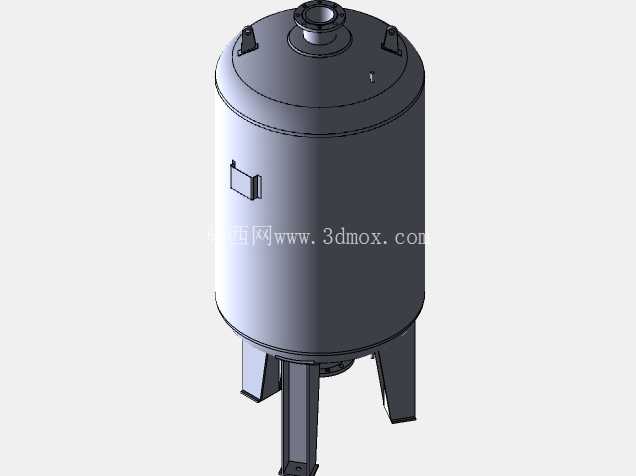

这款立式水缓冲罐采用支腿支撑的直立式结构，整体为带椭圆形上封头、锥形下封头的圆柱形罐体，底部设置切向进水接口，顶部预留排气与压力表安装接口，这种结构设计并非随意选型：圆柱形筒体在承压状态下应力分布最均匀，相比方形结构能在同等壁厚下承受更高的工作压力，椭圆形上封头可以避免顶部应力集中，同时预留出足够的气室空间——水缓冲罐的核心工作原理就是依靠罐内预充的压缩空气形成弹性缓冲层，当管路产生瞬时高压水锤时，高压水流进入罐内压缩顶部气室，将瞬时冲击动能转化为气体的弹性势能，避免压力峰值直接作用在管路与设备上；当管路内压力骤降时，气室膨胀将罐内储水缓慢补入管路，填补压力真空区，避免负压拉裂管路或者产生反向水锤。

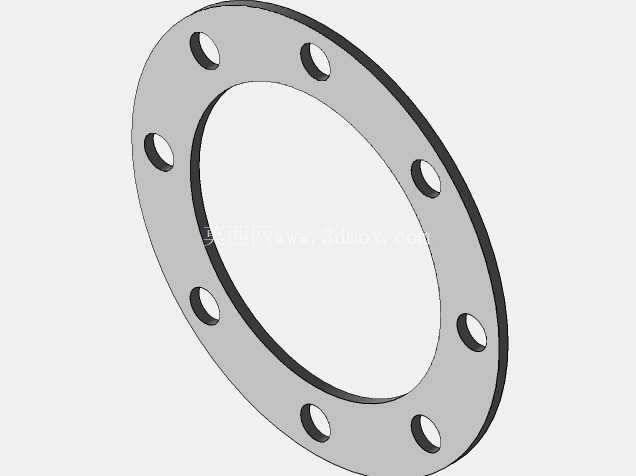

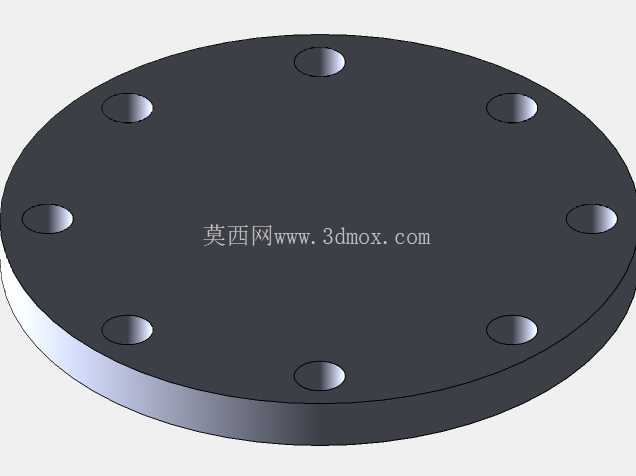

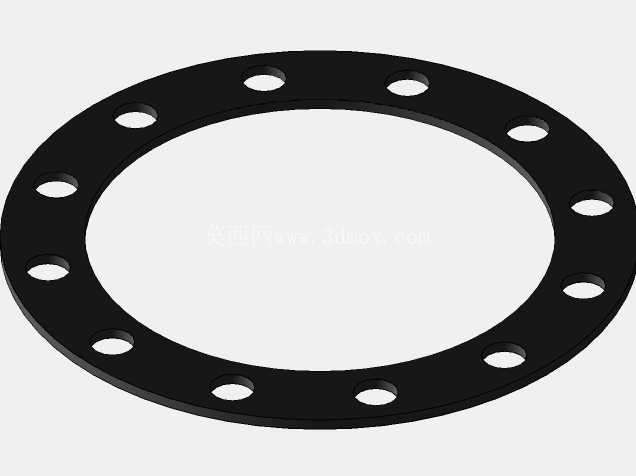

从安装边界来看，这款立式罐体的支腿采用三点式支撑结构，支腿底部预留地脚螺栓安装孔，安装时需要保证罐体垂直度偏差不超过千分之五，避免承压时产生附加弯矩；底部切向进水接口的法兰端面需要与管路轴线保持同轴，法兰连接时采用耐油橡胶垫片密封，螺栓对角均匀紧固，避免局部应力过大造成法兰变形。罐体的外形尺寸适配DN50-DN150口径的中小型供水管路，安装时需要在罐体周边预留不小于300mm的操作空间，方便后续排气、压力表校准以及罐体排污作业，顶部的排气阀接口需要安装自动排气阀，初次投用的时候需要缓慢进水，排尽罐内空气后调整预充压力至系统工作压力的60%-70%，保证缓冲效果处于最优区间。

在结构设计细节上，罐体侧壁设置的小型方形接口是用于安装液位传感器或者检修人孔的预留位，对于容积大于0.5立方的罐体，这个位置可以更换为DN400的标准人孔，方便定期进入罐内清理沉积的水垢与杂质；底部锥形封头的设计是为了让罐内沉积的杂质顺着锥面滑落至排污口位置，定期开启排污阀就可以排出沉积物，避免杂质堆积影响罐体有效容积。支腿与罐体下封头的连接位置采用加强圈焊接结构，因为罐体满水状态下的总重量全部由三个支腿承载，加强圈可以分散支腿连接处的局部应力，避免长期承重或者振动造成焊缝开裂。

从实际应用场景来看，这类水缓冲罐除了常规供水系统的水锤防护，还可以用在消防水泵出口、暖通空调循环水系统、工业冷却水循环管路中，在消防系统中，水泵启动时的瞬时压力冲击很容易造成喷淋头误爆或者管道接口脱落，安装水缓冲罐后可以将压力上升速率控制在0.1MPa/s以内，满足消防系统的压力稳定要求；在暖通循环水系统中，水缓冲罐还可以兼作定压补水的稳压罐使用，配合补水泵维持系统压力稳定，减少补水泵的频繁启动频次，延长水泵使用寿命。

建模过程中需要重点关注几个结构细节的处理：首先是封头与筒体的焊接坡口，实际生产中这类承压罐体的焊缝需要开V型坡口进行全熔透焊接，建模时需要体现出坡口结构，方便后续出工程图时标注焊接要求；其次是支腿与封头连接处的加强筋结构，三个支腿之间可以设置横向连接杆件，增强支腿的整体稳定性，尤其是在安装位置存在振动的工况下，横向拉杆可以避免支腿产生共振；另外罐体表面的防腐处理结构也需要在模型中预留涂层厚度，这类涉水罐体一般采用内壁环氧涂塑、外壁防锈漆加面漆的防腐结构，建模时的尺寸基准需要以金属基体的尺寸为准，避免后续加工时尺寸出现偏差。

在选型匹配时，设计人员需要根据管路的公称直径、系统工作压力、水锤压力峰值计算所需的罐体容积，一般来说缓冲罐的容积不小于管路单秒流量的10倍，才能保证足够的缓冲效果，这款罐体的接口尺寸可以根据实际管路需求调整法兰标准，适配PN10、PN16不同压力等级的管路系统，安装位置尽量靠近易产生水锤的阀门或者水泵出口位置，越靠近冲击源，缓冲防护的效果越好，避免安装在管路末端或者转角位置，否则缓冲效果会大幅下降。
