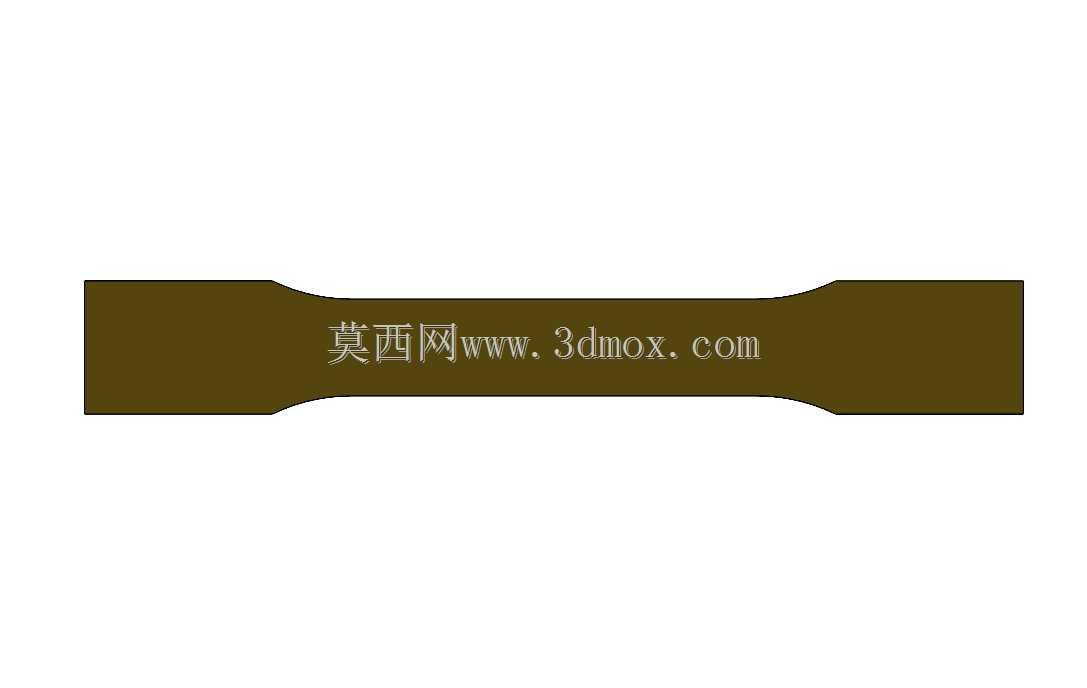

拉伸试验用标准狗骨试样结构设计

　　在金属与非金属材料力学性能检测领域，狗骨试样是静态拉伸试验的核心承载构件，其结构合理性直接决定拉伸试验获取的屈服强度、抗拉强度、断后伸长率、断面收缩率等核心参数的准确性，是材料入厂复检、新材料研发、工艺验证环节不可或缺的测试载体。这类试样的外形设计核心逻辑是通过两端宽夹持段与中间窄平行测试段的平滑过渡，避免拉伸过程中应力集中在夹持区域导致试样在非测试段断裂，保证断裂位置出现在中间标距段范围内，让测试数据真实反映材料本身的力学性能，而非结构缺陷带来的异常失效。

　　从实际应用场景来看，这类试样适配各类万能材料试验机的楔形夹具、平推夹具，两端夹持段的宽度与厚度需要匹配对应吨位夹具的夹持范围，避免夹持力不足导致试样打滑，或是夹持力过大压伤试样端部产生初始裂纹。中间平行测试段的截面尺寸需要符合对应材料测试标准的要求，过渡圆弧的曲率半径经过反复校核，既不能因为圆弧过小导致过渡位置应力集中系数超标，也不能因为圆弧过大压缩有效标距段的长度，影响断后伸长率的测量精度。在结构设计过程中，需要优先保证中间测试段的尺寸公差与形位公差，平行段的上下表面平面度、两侧面的平行度需要控制在合理范围内，避免拉伸过程中出现附加弯矩导致测试数据偏离真实值。

　　试样的整体长度需要适配试验机的拉伸空间，在装夹后保证上下夹具之间的预留长度足够容纳试样的变形量，避免试样伸长后触碰夹具或是超出试验机的行程范围。对于不同材质的测试需求，试样的尺寸会有对应调整，比如硬质金属材料的试样厚度更大、平行段更短，避免试验过程中试样失稳弯曲；软质高分子材料的试样过渡圆弧更大，减少应力集中对低模量材料的影响。这类试样的建模过程中，需要重点处理过渡段的曲面连续性，保证从夹持段到平行段的曲面曲率平滑过渡，没有突变的折角，避免有限元分析时出现应力奇异点，也能为后续的试样加工提供准确的几何参考。

　　在实际试验操作中，这类狗骨试样的装夹需要保证试样轴线与试验机的拉伸轴线完全重合，两端夹持深度保持一致，避免偏载导致的测试误差，而合理的端部尺寸设计能够降低装夹找正的难度，提升试验操作的效率。同时，试样的表面粗糙度也需要符合测试要求，平行测试段不能有明显的加工刀痕、划痕等初始缺陷，这些缺陷会成为裂纹萌生源，导致试样提前断裂，测试数据偏低。在批量测试场景下，统一的试样结构设计能够保证测试结果的重复性与复现性，不同实验室、不同设备之间的测试数据具备可比性，为材料性能的判定提供统一的基准。从加工适配性来看，这类试样的结构既适合通过铣削、磨削等机加工方式制备金属试样，也适合通过冲压、注塑方式制备薄板金属、高分子材料试样，结构的工艺性良好，不需要特殊的加工工装就能完成制备，能够降低试样制备的成本与周期。在一些特殊测试场景，比如高温拉伸、低温拉伸试验中，试样的结构还需要考虑温度场的均匀性，中间平行段处于恒温区范围内，两端夹持段处于温度过渡区，避免温度梯度影响测试段材料的性能。
