带称重传感器的瓷砖抗压测试装置

　　这套测试装置主要面向建材生产端的瓷砖力学性能检测环节，在瓷砖出厂前的抗折、抗压形变测试工序中承担核心加载与数据采集载体作用，区别于传统液压式建材压力试验机，它采用手动螺旋加载配合高精度称重传感器的组合方案，更适合实验室小批量试样、生产现场抽检的快速检测场景，不需要配套液压站与复杂电控系统，普通质检工位经过简单培训即可操作。

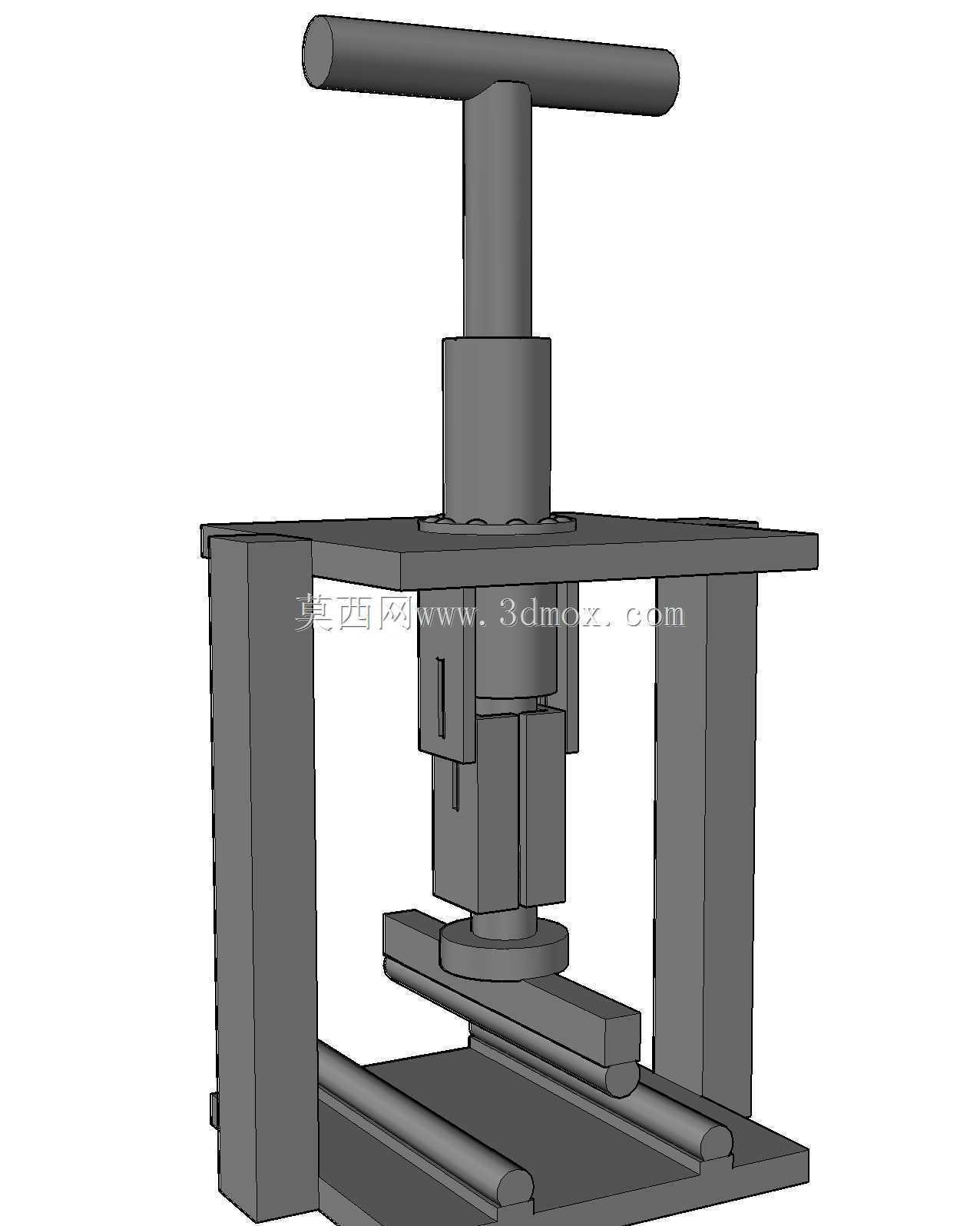

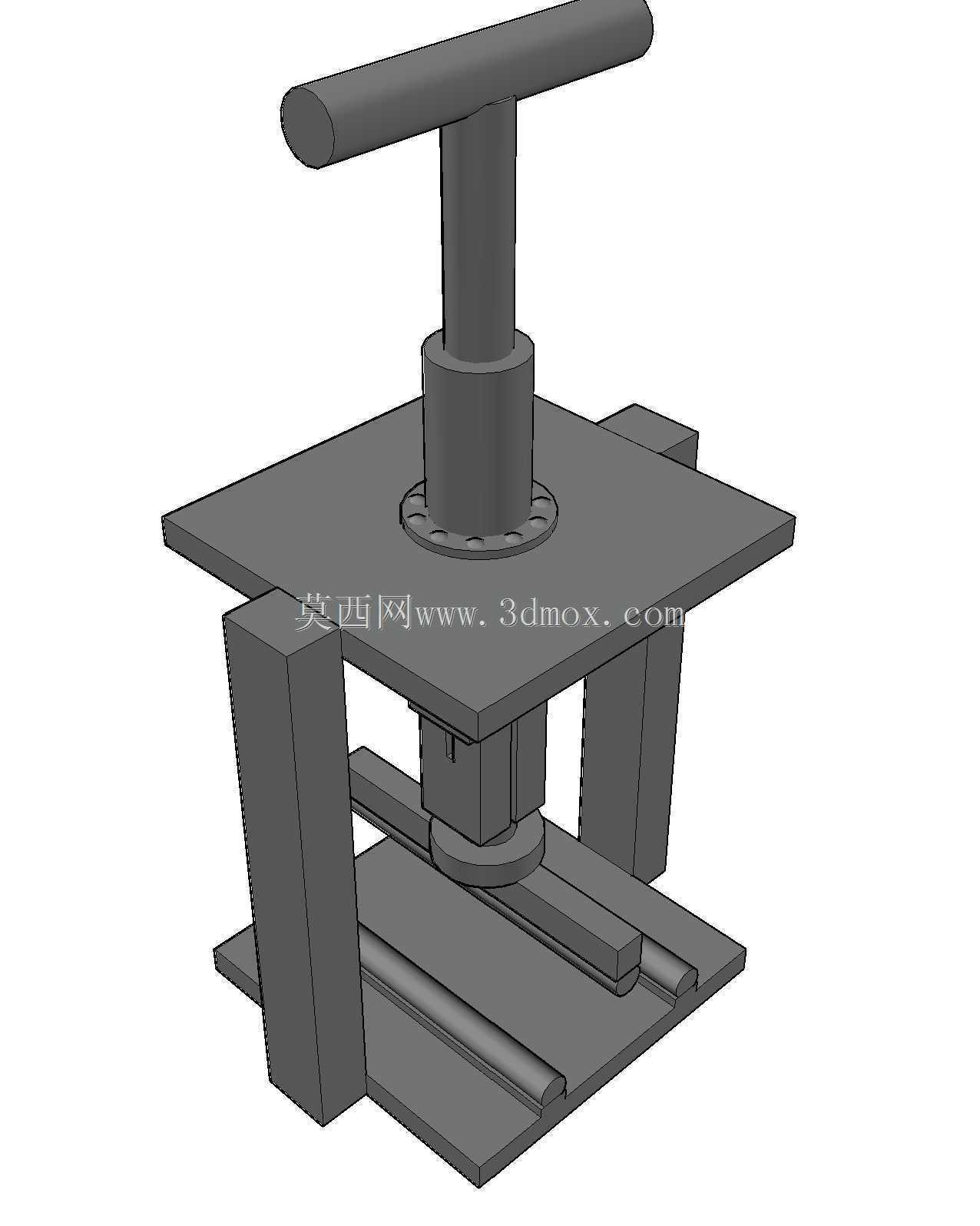

　　从结构布局来看，装置采用四柱式框架承载思路，底部为两根平行布置的定位导轨，用来适配不同规格尺寸的瓷砖试样装夹，导轨上方设置可调节的侧边定位挡块，测试前只需将瓷砖平放在下承载平台上，推动挡块贴紧瓷砖侧边即可完成定位，不需要额外的螺栓紧固，单块试样的装夹时间可以控制在十秒以内，适配现场抽检的快节奏需求。下承载平台的中心位置预留了称重传感器的安装沉孔，传感器上端直接接触试样下表面，加载过程中承受的压力会直接传递到传感器上，避免了框架形变带来的测量误差，传感器的信号线可以从平台侧面的走线槽引出，外接数显表即可直接读取实时压力数值，不需要额外做信号校准。

　　上部的加载机构采用梯形螺纹传动副，手轮转动带动中心压杆垂直下行，压杆下端的压头采用平面结构，和瓷砖上表面接触的位置做了圆角过渡，避免压头边缘应力集中导致瓷砖局部碎裂，影响测试结果的准确性。手轮的直径经过匹配计算，单人施加二十牛的圆周力即可输出最大五千牛的垂直压力，覆盖常规陶瓷砖、仿古砖、抛光砖的破坏强度测试量程，不需要额外加力杠杆。压杆和上固定板之间设置了铜质导向套，长期使用磨损后可以单独更换导向套，不需要整体更换上板组件，降低后期维护成本。

　　框架的四根立柱采用矩形截面型钢加工，和上下固定板之间采用螺栓连接加定位销的组合固定方式，保证加载过程中框架不会出现侧向偏移，上固定板和压杆的同轴度公差控制在0.1毫米以内，避免压头下行过程中出现偏载，导致传感器采集的数据失真。整个装置的安装边界控制在六百毫米见方的工作台范围内，总高度不超过七百毫米，不需要做专门的地基固定，直接放置在常规质检工作台上即可使用，底部四个角设置了可调橡胶脚垫，可以调整装置水平度，抵消工作台面的平面度误差。

　　设计过程中特意规避了传统压力试验机的复杂管路与电控结构，所有运动部件都采用纯机械结构，不存在液压油泄漏、电路故障的隐患，在建材生产车间多粉尘、高湿度的环境下也能长期稳定运行，日常维护只需要定期给梯形螺纹副添加润滑脂即可。压头的下行行程设置了一百毫米的余量，除了常规厚度的瓷砖测试外，也可以适配带背胶的瓷砖复合板、薄型石材等其他建材的压力测试，只需要更换对应尺寸的压头和下支撑垫块即可拓展测试范围，不需要改动主体框架结构。

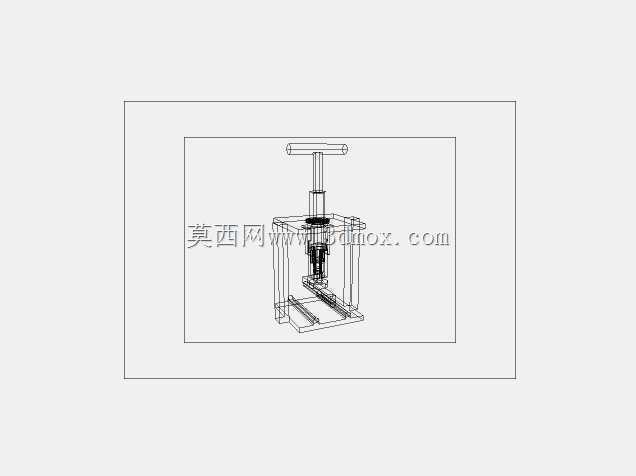

　　从建模细节来看，所有配合面都预留了合理的公差带，导向套和压杆的配合采用H7/g6间隙配合，既保证运动顺畅，又不会出现过大的晃动间隙；梯形螺纹副的配合精度选择中等精度，满足手动加载的传动精度需求，同时降低零件加工成本。底部导轨的滑槽采用标准T型槽结构，和市面上通用的T型螺栓、定位挡块完全适配，用户后期可以根据自身测试需求自行制作专用夹具，不需要重新加工导轨结构。整个装置的所有非加工表面都做了喷塑防锈处理，接触试样的压头、下平台表面都做了淬火硬化处理，硬度达到HRC45以上，长期受压不会出现凹陷变形，保证测试基准面的平面度长期稳定。
