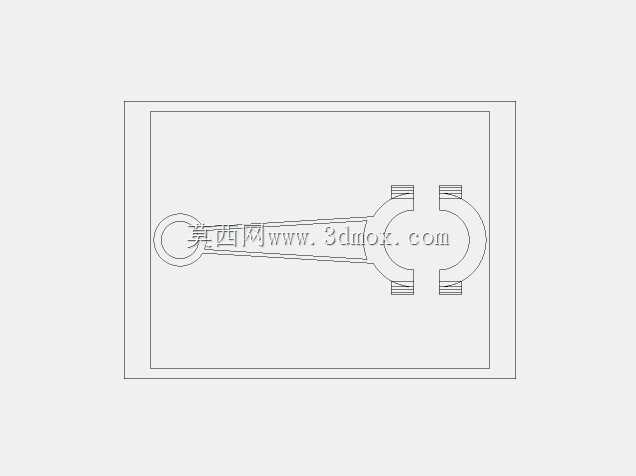

在往复式动力机械、容积式泵类设备的传动链路里,连杆是连接曲柄销与活塞销、将旋转运动与直线往复运动完成动能形式转换的核心受力构件,本次建模的剖分式连杆结构,主要适配中小排量内燃机、往复式压缩机这类需要定期维护曲柄连杆机构的设备场景,日常运维中无需拆卸整根曲轴即可完成连杆的拆装更换,大幅降低设备大修的工时消耗。从实际受力工况来看,连杆工作过程中需要交替承受活塞端传递的气体爆发压力、往复运动惯性力带来的拉压交变载荷,同时在曲柄转角变化的过程中还会承受附加的弯曲力矩,因此建模阶段首先对杆身截面做了变截面工字型设计,从大端到小端平滑过渡,在保证整体抗弯、抗扭截面系数满足载荷要求的前提下,尽可能削减非受力区域的材料冗余,降低连杆自身的往复运动质量,减少高速运转时的惯性冲击。

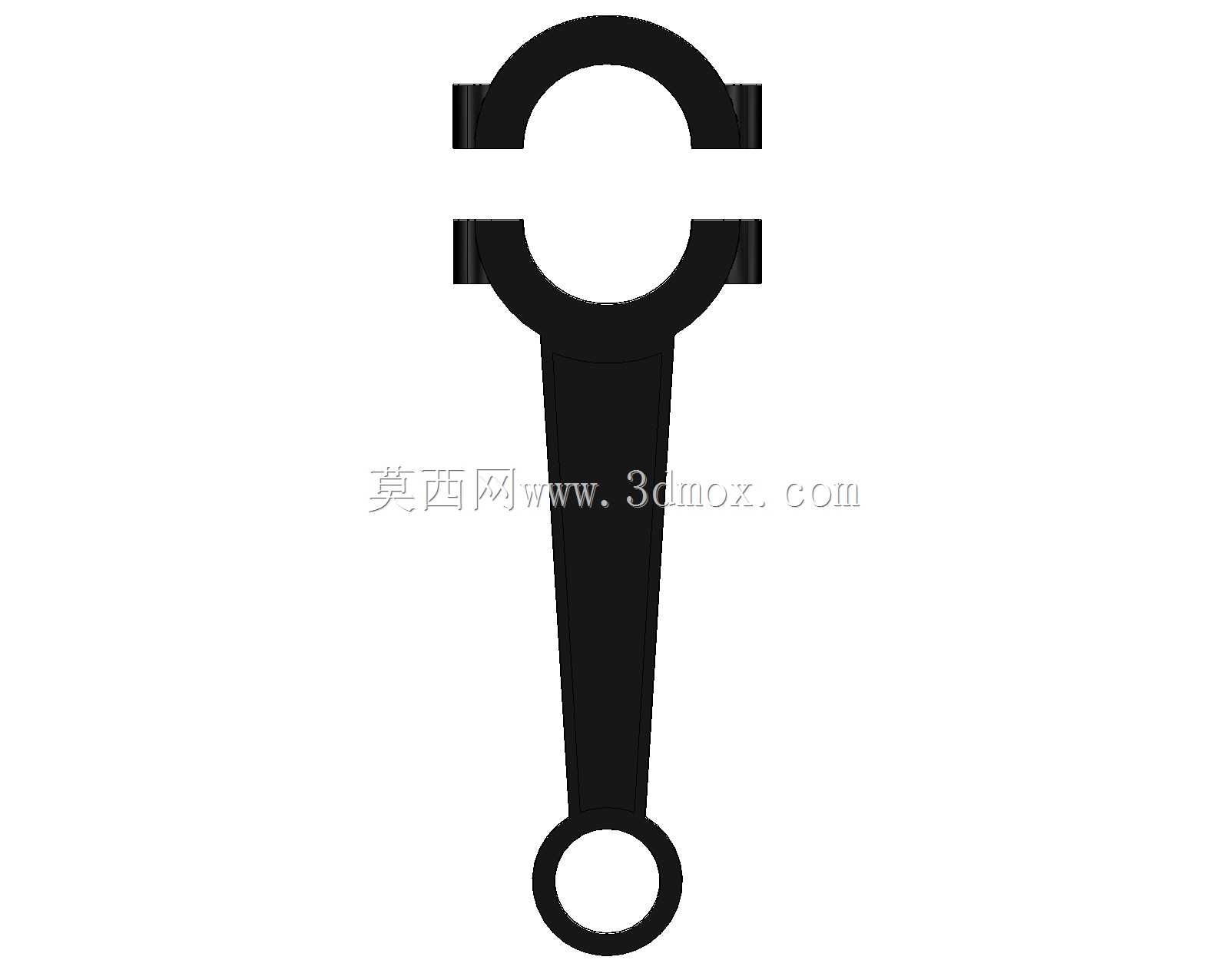

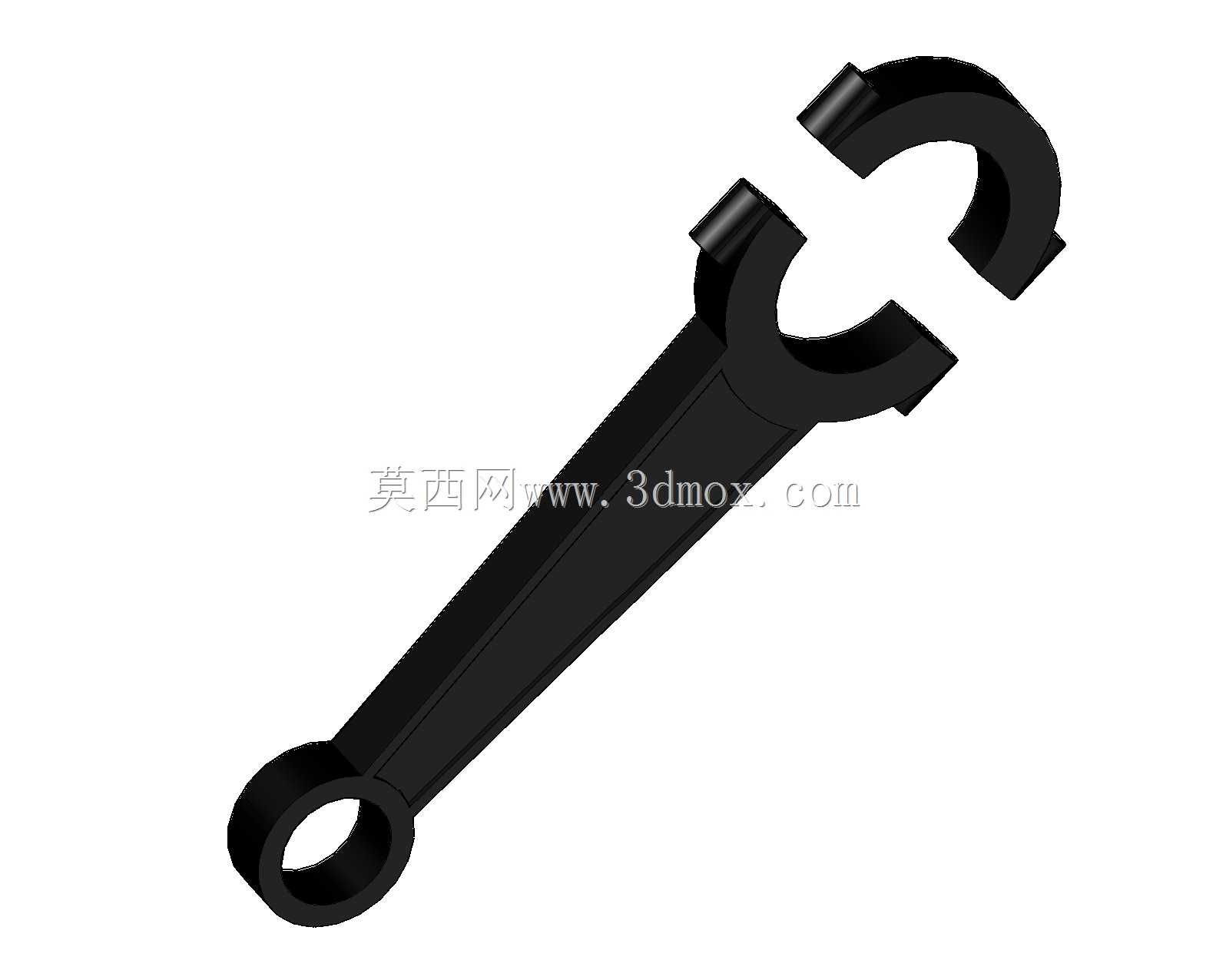

大端采用斜剖分的结构设计,剖分面位置做了定位止口结构,保证连杆盖与杆身装配时的同轴度精度,避免装配错位导致的轴瓦偏磨问题,大端的两个连接螺栓孔位置做了局部加厚凸台,分散螺栓预紧力带来的局部应力,防止螺栓孔周边出现应力集中导致的疲劳裂纹;小端为整体式圆环结构,内部预留了衬套安装的壁厚余量,衬套过盈装配后可通过小端顶部的润滑油孔接入压力润滑油,在活塞销与衬套之间形成稳定油膜,降低往复摆动过程中的摩擦损耗。
建模过程中严格控制各安装面的尺寸边界:大端内孔直径匹配对应规格的曲柄轴瓦外径,孔的圆柱度公差在建模时预留了后续加工的精度余量,两端面与曲柄臂的间隙控制在合理范围,避免运转过程中出现端面摩擦;小端内孔尺寸适配活塞销的配合公差,外圆与活塞销座的间隙满足热膨胀补偿需求,防止工作温度升高后出现运动卡滞;杆身的中心距严格按照对应机型的曲柄半径与活塞行程参数确定,保证活塞上止点、下止点的位置精度,避免出现活塞撞气门或者余隙容积超标的问题。
从装配逻辑来看,该连杆的安装流程为先将小端通过活塞销与活塞组件连接,再将大端轴瓦分别安装在杆身与连杆盖的轴承座内,扣合在曲柄销上后按规定扭矩拧紧连接螺栓,整个装配过程的空间避让在建模阶段就做了全路径校验,确保连杆在整个曲轴转角的运动行程中,不会与曲轴平衡块、气缸内壁、机体加强筋等周边部件发生运动干涉。针对不同的工况需求,建模时还预留了结构调整的参数化接口:如果是应用在转速更高的汽油机场景,可以适当减薄杆身壁厚、对大端与小端的过渡位置做进一步的轻量化倒圆;如果是应用在载荷更大的柴油机或者压缩机场景,可以加大杆身截面尺寸、提升螺栓孔周边的结构强度,匹配更高的爆发压力载荷。整个模型的曲面过渡全部采用G1连续处理,没有尖锐的直角棱边,既符合实际锻造加工的工艺要求,也避免了棱边位置的应力集中问题,所有的倒角、圆角尺寸都参照实际加工工艺设定,不会出现无法脱模或者加工干涉的结构问题,能够直接用于后续的有限元受力仿真、加工工艺编制以及装配模拟环节,为同类传动构件的设计迭代提供可复用的建模参考。
