SUS编织柔性液压连接软管结构

在流体输送管路系统的布局设计中，刚性管路很难完全适配设备运行过程中的位移、振动补偿需求，尤其是在液压系统、气动控制回路、低压流体输送工位，带编织增强层的柔性软管是必不可少的连接部件。本次呈现的两款不同长度的SUS编织柔性软管，分别对应340mm与400mm两种安装间距需求，两端采用标准内螺纹六角接头设计，可直接对接同规格的外螺纹管路接口，无需额外加工过渡接头，能大幅缩短现场管路装配的调整周期。

从实际工程应用场景来看，这类SUS编织软管常被用在存在小幅振动的设备接口处，比如小型液压站的阀块出口与执行元件之间的连接，设备运行时液压泵产生的高频振动会通过刚性管路直接传递到阀组，长期运行容易造成接头螺纹松动、管路焊缝疲劳开裂，而编织结构的柔性软管可以通过自身的小幅形变吸收振动能量，切断振动传递路径，提升整个管路系统的运行可靠性。除此之外，在一些需要定期拆装维护的工位，比如仪器仪表的检测管路、小型气动设备的气源接口，柔性软管可以允许一定的安装对位偏差，降低装配时的对中精度要求，避免刚性连接时强行对位造成的接头应力集中。

产品的功能特性层面，外层采用SUS不锈钢丝编织结构，相比普通橡胶软管，具备更好的耐压性能与抗老化能力，不锈钢编织层可以对内层的输送管体形成径向约束，避免管体在承压时出现过度膨胀变形，同时不锈钢材质本身具备优秀的抗腐蚀能力，可以适配多数常规工业流体的输送需求，在常规车间环境下不会出现表层锈蚀脱落的问题，适合在开放式的设备布局中使用。两端的六角接头采用标准对边尺寸设计，装配时可以直接使用普通开口扳手进行紧固，不需要专用工装，日常维护更换时的操作门槛更低。

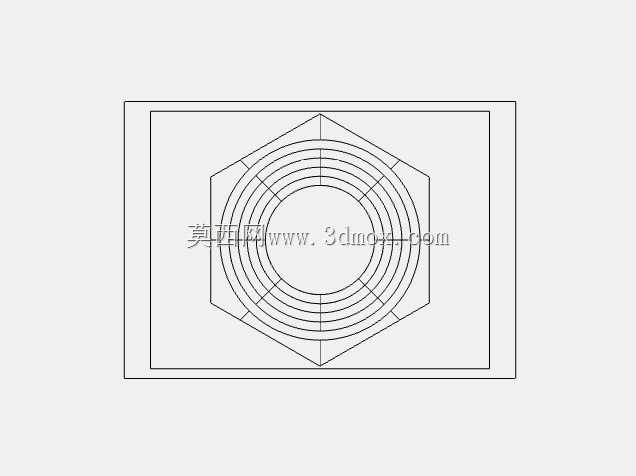

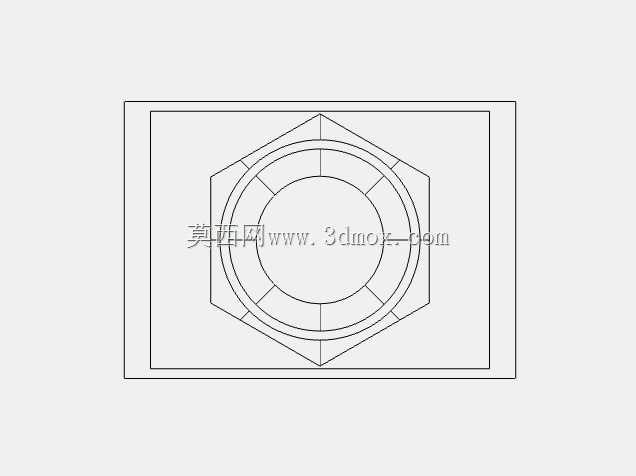

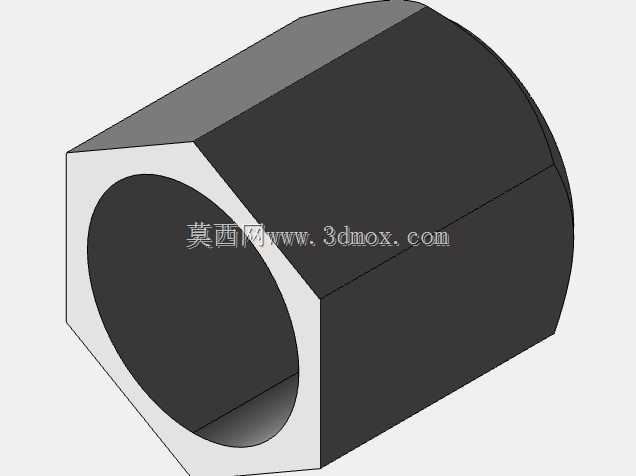

从设计思路来看，两款软管的长度设定是基于常见的工业设备阀组安装间距确定的，340mm规格适配紧凑布局下的相邻阀块接口连接，400mm规格则预留了一定的管路弯曲余量，适合存在小幅相对位移的两个连接点位。建模过程中重点还原了编织层的网格纹理特征、接头处的压接固定结构、六角螺母的标准对边尺寸，管体部分的弯曲形变特性也在模型中做了对应体现，方便设计人员在做管路布局干涉检查时，直观判断软管安装后的空间占用情况，避免出现管体与周边结构件的摩擦干涉。

外形尺寸与安装边界方面，两款软管除有效长度不同外，接头尺寸、管体外径参数完全一致，接头的内螺纹规格适配常规的工业管路通径，安装时需要预留至少两倍管体外径的弯曲半径，避免过度弯折造成编织层损伤、内层管体折堵。在做三维布局设计时，可以直接将该模型导入装配环境，根据两个连接点位的空间距离选择对应长度的规格，不需要额外调整接头的配合尺寸，能有效提升管路系统的设计效率，减少后期现场装配时的管路改造成本。在一些存在温度小幅波动的应用场景下，SUS编织层的导热特性也可以帮助管内流体快速散热，降低管路温升对接头密封件的老化影响，延长密封件的更换周期。
