快插式外螺纹气动接头结构设计

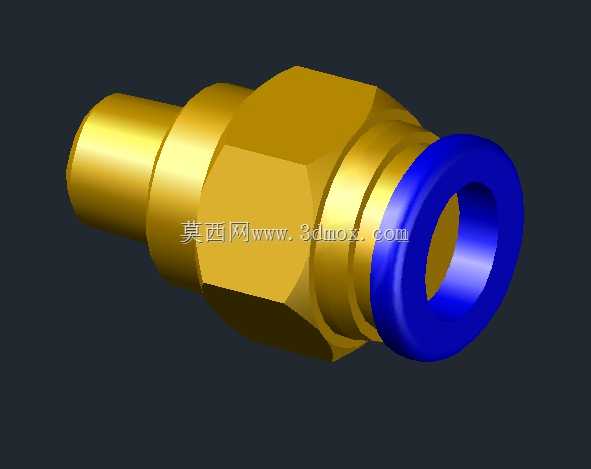

　　从结构设计逻辑来看，接头本体采用黄铜锻压成型后经数控车削加工，中部设计为六角拧动结构，对边尺寸匹配常规开口扳手规格，安装时可直接卡持六角段施加扭矩，避免拧动过程中损伤接头两端的密封或连接结构；六角段向软管连接端延伸的位置，设计有蓝色塑料锁紧卡圈，该卡圈内部集成了不锈钢卡爪与丁腈橡胶密封环，当PU气管插入接头到底后，卡爪会在气压作用下自动卡紧气管外壁，内部密封环则完全包覆气管外圆实现径向密封，正常0-1MPa工作气压下不会出现泄漏或气管脱出现象，拆卸时只需向内按压蓝色卡圈，卡爪即可张开，气管可直接拔出，无需额外工具。这类快插式气动管接头在气动回路搭建中属于用量极大的基础连接件，广泛分布在自动化生产线气动执行端、小型气动工具气路接驳、车间集中供气支路终端、轻工设备气动控制回路等场景，核心作用是实现硬质气动管路与PU气管等柔性气动软管的快速连通与密封，无需额外套丝、缠生料带或使用卡套预装工具，现场装配效率相比传统卡套式接头提升60%以上，尤其适合设备现场改线、临时气路接驳、频繁更换气动执行元件的工位使用。

　　接头另一端为外螺纹连接端，螺纹规格匹配常规气动管路的内螺纹接口，螺纹根部可根据使用场景选配组合密封圈或生料带实现端面或螺纹密封，外螺纹段的长度经过严格控制，拧入对应内螺纹接口后不会出现螺纹过长顶坏阀体内腔、或过短导致啮合牙数不足密封失效的问题，安装边界可覆盖常规气动阀岛、气缸进气口、气源处理件接口的安装深度要求。从外形尺寸来看，不同规格的接头整体长度根据适配气管外径与螺纹规格做了梯度设计，适配10mm外径气管的规格整体长度控制在30mm左右，最大外径位于六角段，约14mm，安装后相邻接头的中心距可控制在16mm以上，不会出现扳手空间不足无法拧动的问题，在密集布置的阀岛安装场景下，可直接并排安装无需额外预留过大间隙。

　　设计过程中需要重点关注几个核心尺寸的公差控制：首先是软管插入端的内孔直径，需要比适配气管外径大0.1-0.2mm，既保证气管可顺利插入到底，又不会因为间隙过大导致密封环压缩量不足出现泄漏；其次是六角段的对边公差需要控制在h12级别，既保证扳手可顺利卡入，又不会因为对边尺寸过小导致拧动时打滑磨损边角；另外外螺纹的精度需要达到6g级，保证与常规内螺纹接口的啮合顺畅，不会出现过紧拧裂塑料阀件、或过松密封失效的问题。

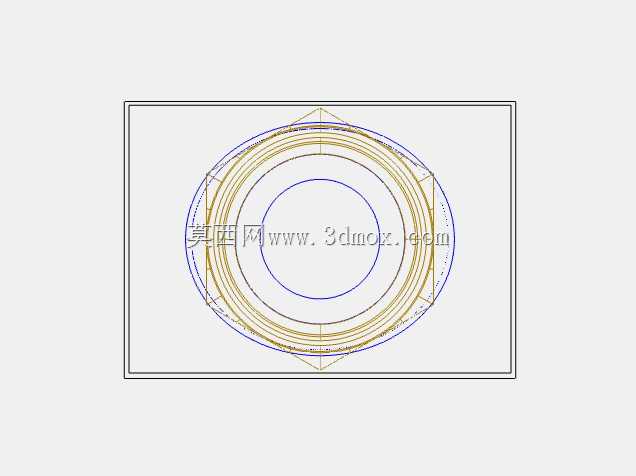

　　实际选型使用时，需要根据现场气管的外径、连接端的螺纹规格、工作气压范围匹配对应型号的接头，在有切削液、焊接飞溅的场景下使用时，可选择带保护帽的规格，避免杂质进入接头内部导致卡爪卡滞、密封环损坏；在低温环境下使用时，需要确认密封环材质适配低温工况，避免低温下橡胶硬化失去密封性能。这类接头的三维建模过程中，需要重点还原内部卡爪、密封环的装配关系，以及六角段、螺纹段、卡圈段的同轴度要求，建模时可先绘制本体的回转轮廓，经回转特征生成主体后，拉伸切除出六角结构，再分别绘制卡圈、内部密封件、卡爪的零件，按实际装配关系完成装配，建模时需要注意各配合面的间隙设置，还原实际产品的装配公差，避免出现干涉或配合过松的问题，为后续的工程图导出、装配干涉检查、3D打印样件验证提供准确的模型基础。
