可调半径圆角加工用不定式规规

　　在日常机加工、钣金下料、五金冲压的现场检具配置里，圆角半径的快速核验一直是容易被忽略却影响装配精度的环节——以往车间里常用的固定半径规，单块只能对应一个固定R值，整套规片攒下来不仅收纳占空间，遇到非整数半毫米级的圆角尺寸时，往往只能靠塞尺凑或者凭经验判断，很容易出现圆弧面贴合不严、装配时干涉的问题。这款可调半径规的设计，刚好瞄准了现场检具的这个痛点，把1mm到20mm区间内所有半毫米递进的半径核验功能，集成在单个实体规体上，不用再携带整盒零散的规片，揣在工服口袋里就能带到工位上随取随用。

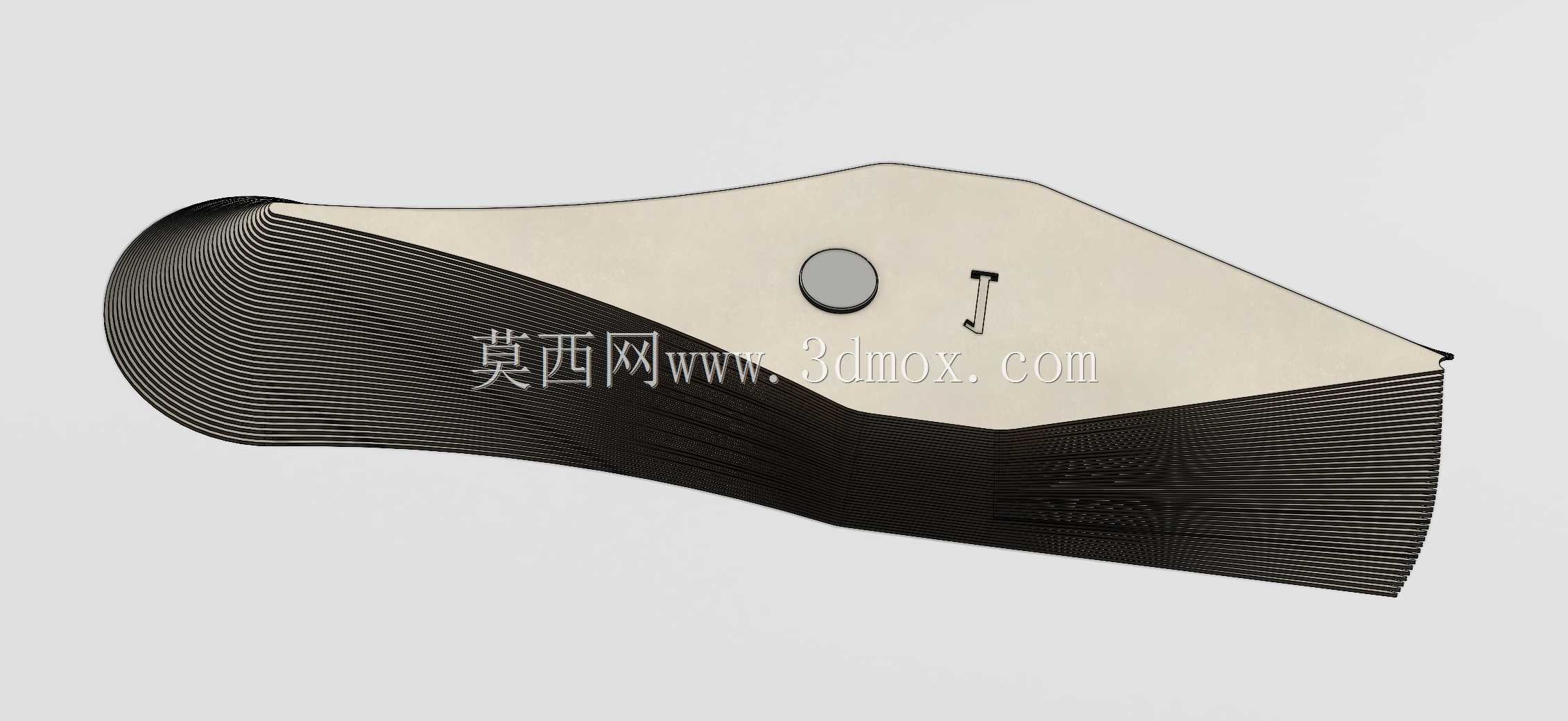

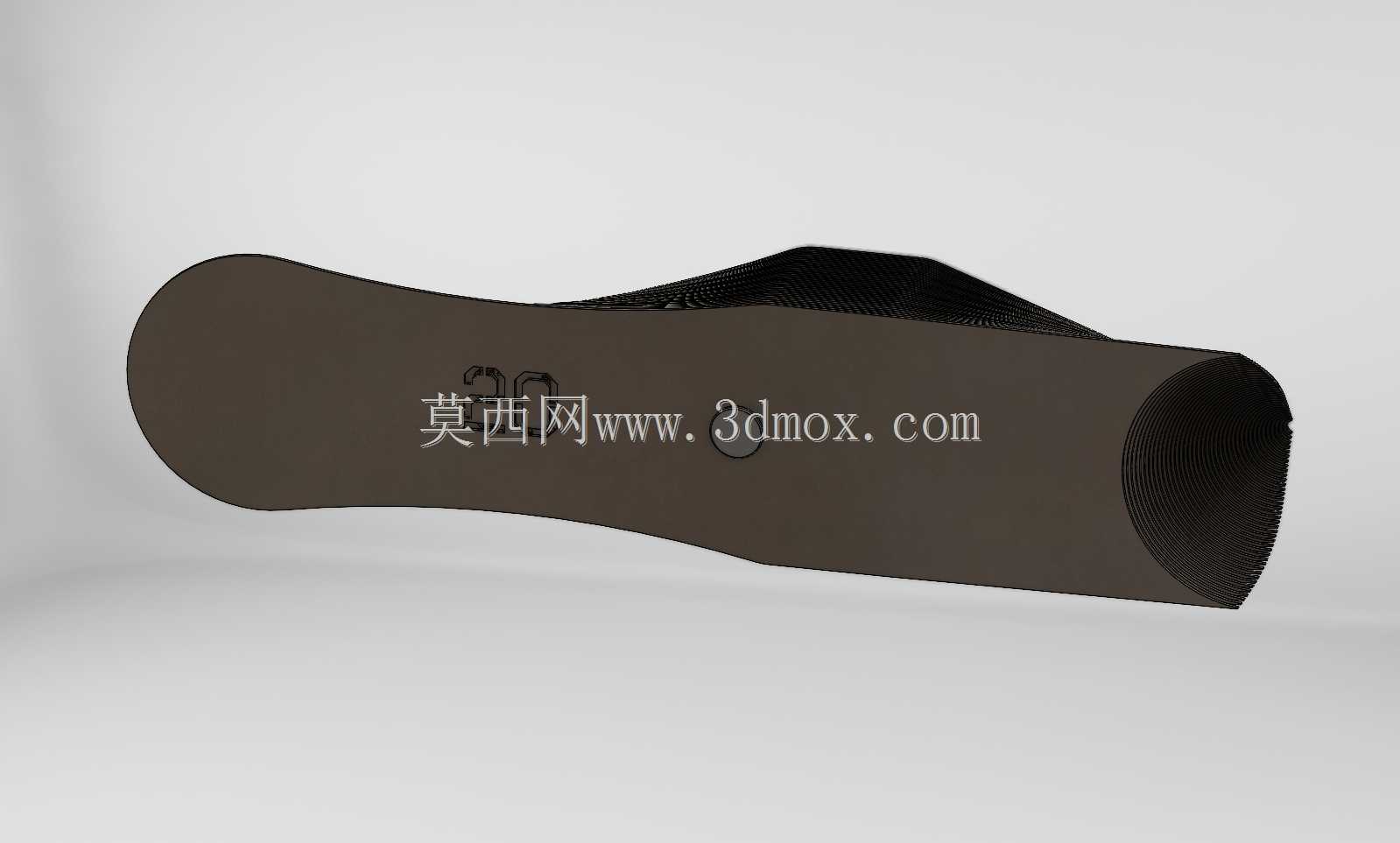

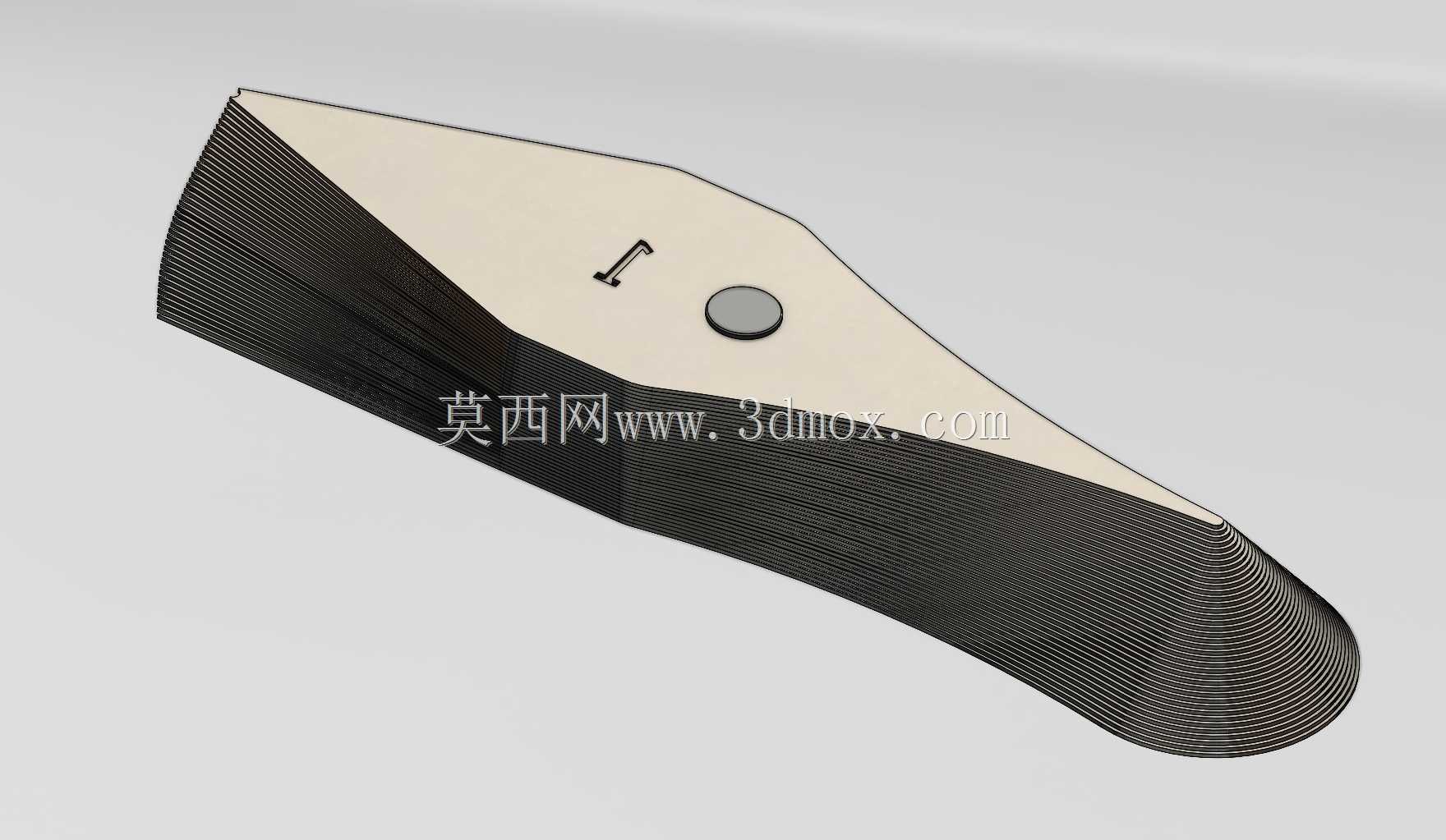

　　从结构设计逻辑来看，规体采用了一体化的流线型外形，握持端做了贴合手掌弧度的收窄处理，现场检测时手持不会打滑，工作端的圆弧面做了连续的半径渐变过渡，每一个半毫米档位都做了清晰的刻度标识，检测时只需要把对应刻度的圆弧面贴在待检工件的圆角位置，观察透光缝隙就能快速判断圆角是否符合公差要求，比传统单片规的核验效率提升不少。针对钣金加工场景的实际需求，这款规体特意做了板材适配的结构优化，常规0.6mm厚度的板材下料后折弯圆角检测可以直接使用，如果是加工0.4mm厚度的薄板材，规体预留了销钉长度调整的空间，不需要额外更换检具，只需要调整配套销钉的伸出长度，就能适配不同厚度板材的折弯圆角核验，调整完成后可以在销钉下方绑定细螺栓做锁止，避免检测过程中销钉移位影响测量精度。

　　从安装和使用边界来看，这款半径规本身不需要额外的固定安装座，属于手持便携类检具，整体长度控制在单手握持的舒适区间，工作端的圆弧面做了淬火硬化处理，日常和钣金、机加工件接触检测时不容易出现划痕磨损，长期使用也能保持圆弧面的轮廓精度，不会因为磨损导致测量偏差。在实际生产场景里，这款检具可以覆盖五金冲压件的折弯圆角核验、注塑件的分型面圆角检测、机加工零件的倒角圆角复检、钣金箱体的焊接圆角校验等多个场景，比如做电控柜钣金下料时，不同厚度的冷轧钢板折弯内R需要匹配板材厚度调整，用这款可调半径规可以快速核对每一道折弯的R值是否符合工艺要求，避免折弯后箱体拼合时出现缝隙过大或者装配干涉的问题；再比如做小型五金零件的机加工时，零件棱边的去毛刺圆角要求往往是半毫米级的公差，用这款规可以快速筛查出圆角过大或者过小的不合格品，不用再反复拿卡尺测量换算。设计时还考虑到了现场使用的耐用性，规体整体采用耐磨钢材加工，表面做了发黑防锈处理，在车间多油污、多切削液的环境里使用也不容易生锈，握持端没有做多余的凸起结构，沾了油污之后也容易擦拭干净，不会因为残留铁屑或者油污影响刻度的辨识度。和传统的固定半径规相比，这款一体化的设计避免了零散规片容易丢失的问题，以往整盒半径规经常会因为某一片丢失导致某个R值没法检测，需要重新采购整套，这款单实体的结构不存在零件散落丢失的问题，日常维护只需要定期擦拭圆弧面、检查销钉锁止是否可靠就可以长期使用。

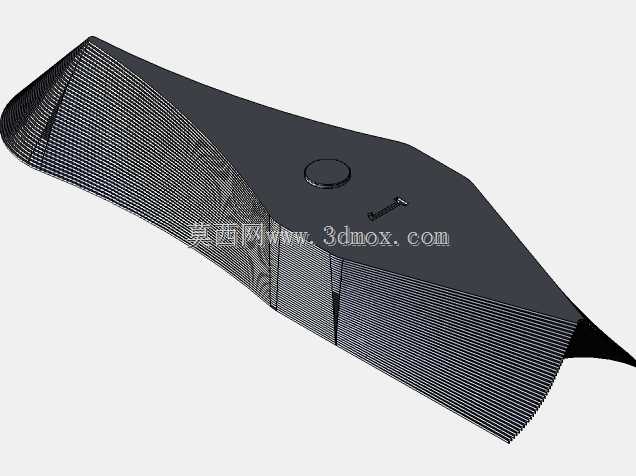

　　在做三维建模的时候，这款规体的渐变圆弧面是建模的核心难点，需要严格按照半毫米的递进值做曲面的连续过渡，保证每一个档位的圆弧轮廓度都在检具要求的公差范围内，同时还要兼顾握持部分的人机工程学弧度，避免棱角硌手，销钉安装孔的位置要做同轴度校验，保证调整销钉长度时不会出现卡滞，锁止螺栓的安装槽要隐藏在规体侧面，不会在检测时刮花工件表面。从尺寸边界来看，规体的最大宽度不超过手掌宽度，厚度控制在便携的范围内，工作端的圆弧面从R1到R20连续过渡，没有台阶断层，检测时不会因为台阶刮伤工件的已加工表面，对于表面质量要求高的抛光件、电镀件也能放心使用，不会留下检测划痕。
