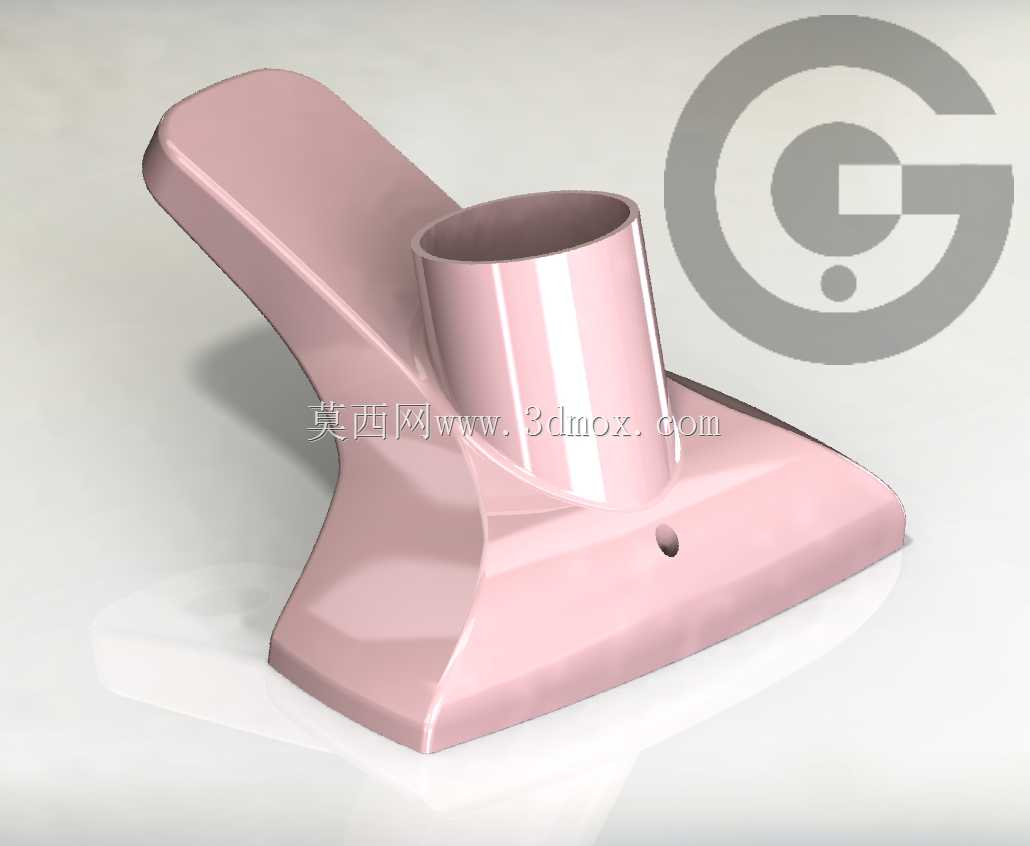

粉色手持清洁吸头曲面结构造型

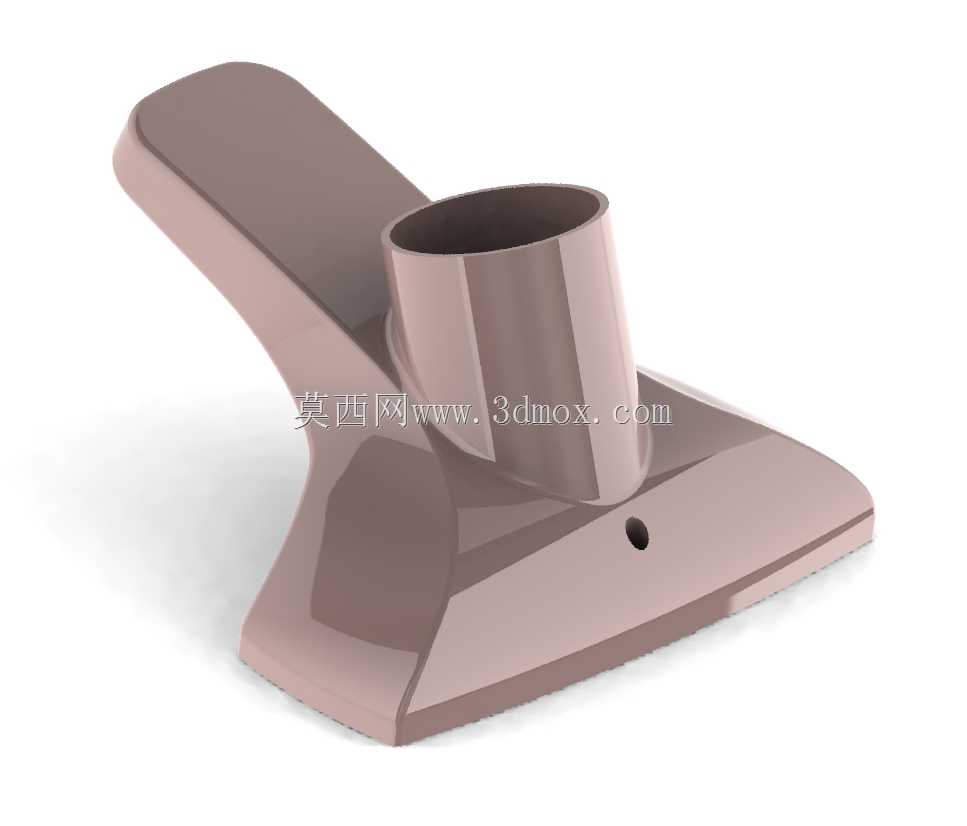

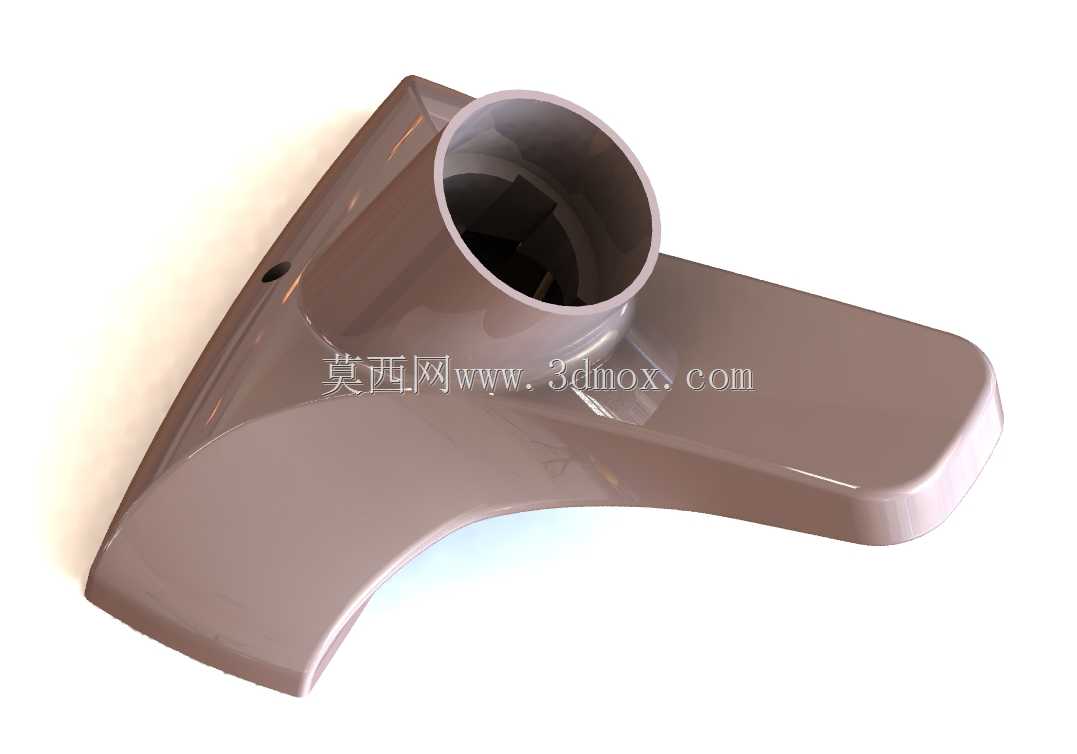

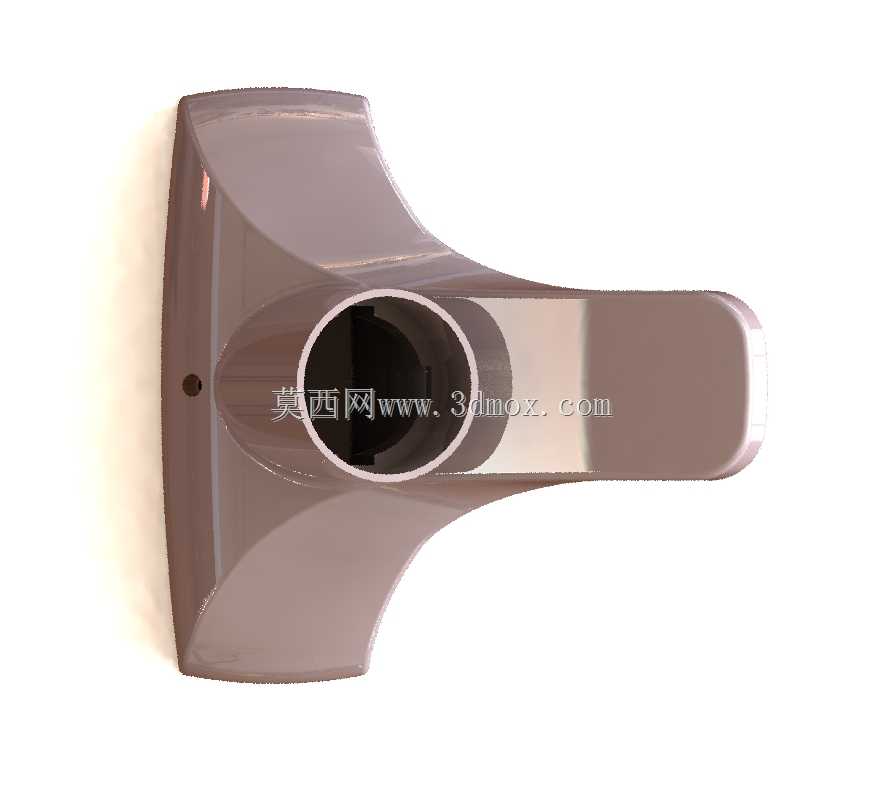

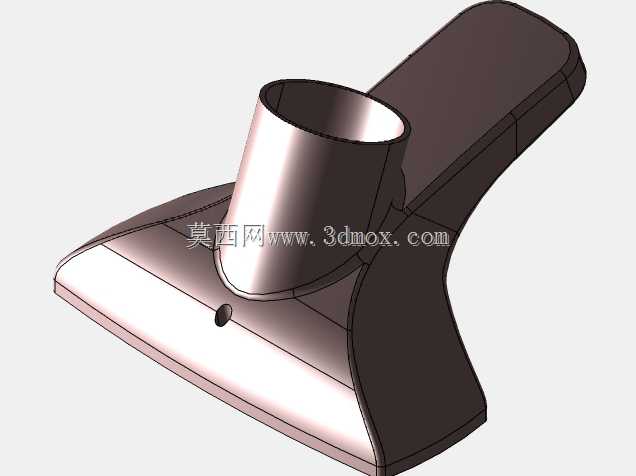

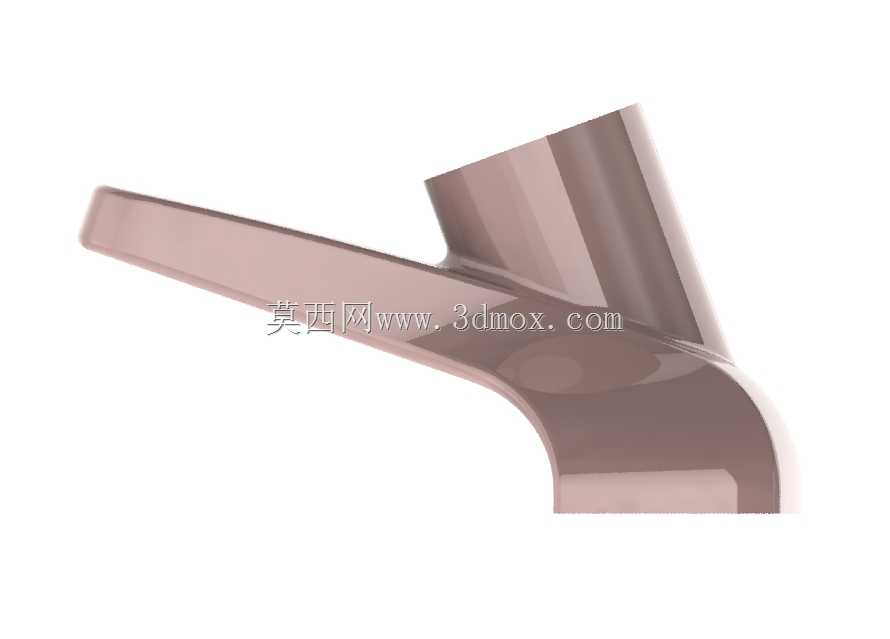

　　该结构件面向手持清洁设备的前端工作端设计，整体由扁平吸口底座、上扬握持臂和中部圆筒连接座三部分组成，外观采用连续曲面过渡，适合作为家用吸尘器、便携清洁器或小型除尘工具的吸头外壳方案。底座前端形成较宽的贴合面，用于在地面、桌面、布艺表面或硬质平面上移动作业；后部通过弧形臂体将受力方向引向操作者握持区域，使手腕在推拉过程中保持较自然的角度。中部圆筒为管路对接位置，可与吸尘软管、延长杆或主机风道连接，内部需要保证气流通道顺畅，避免台阶、尖角和突变截面造成压损。

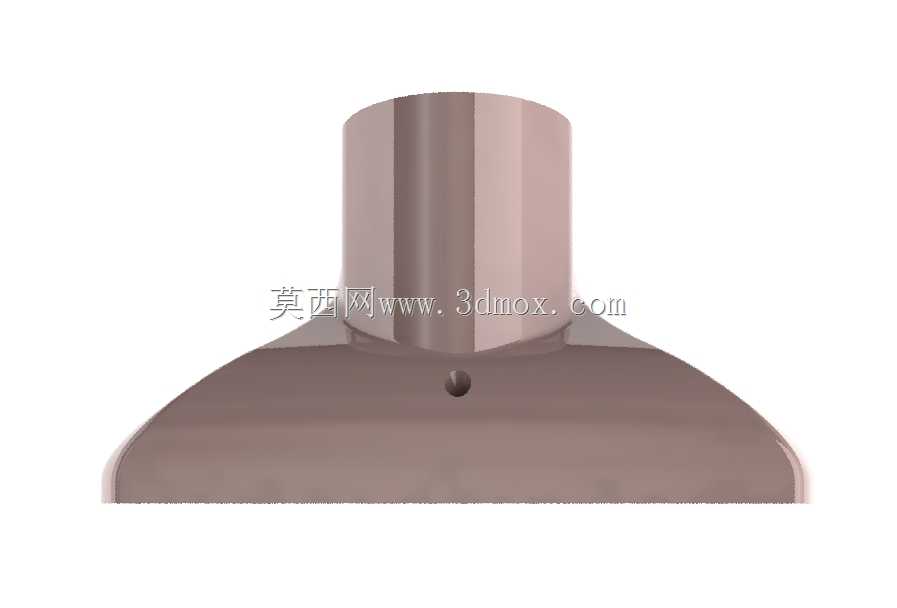

　　从实际使用场景看，这类吸头并不承担复杂传动功能，但其外形直接影响贴地性、通过性和握持舒适度。底座宽度大于圆筒直径，目的是在单次移动中覆盖更大清洁面积；底面边缘应保留一定圆角和唇边安装空间，以便后续配置橡胶条、毛刷条或软质刮片。前端低矮轮廓有利于进入家具下方、床沿边缘和柜脚间隙，后侧曲面则在靠近障碍物时起到引导作用，减少壳体磕碰。小圆孔位于底座上表面，可作为定位孔、螺丝孔、辅助进气孔或装饰标识孔使用，具体功能需在详细结构设计中结合内部筋位确定。

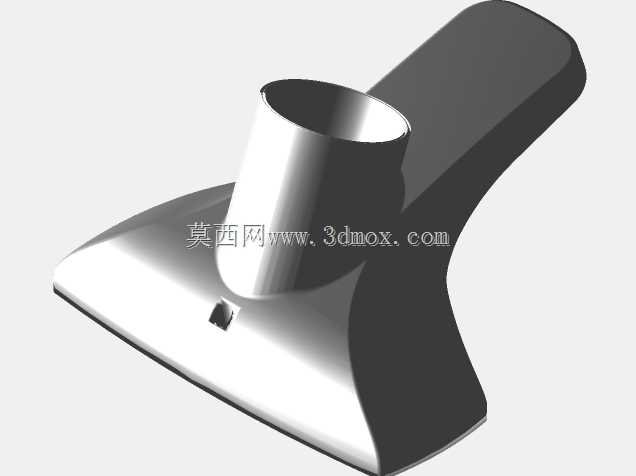

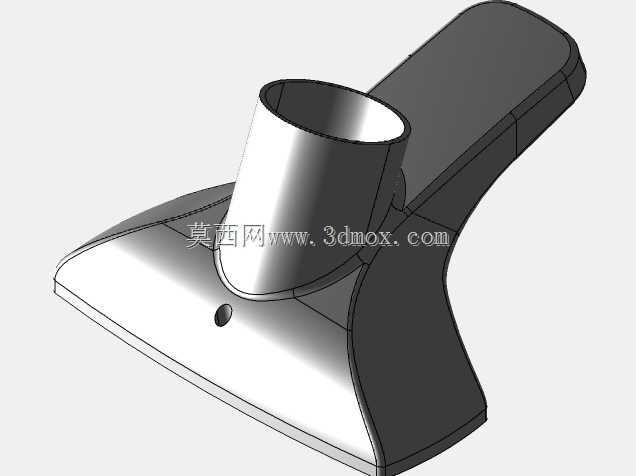

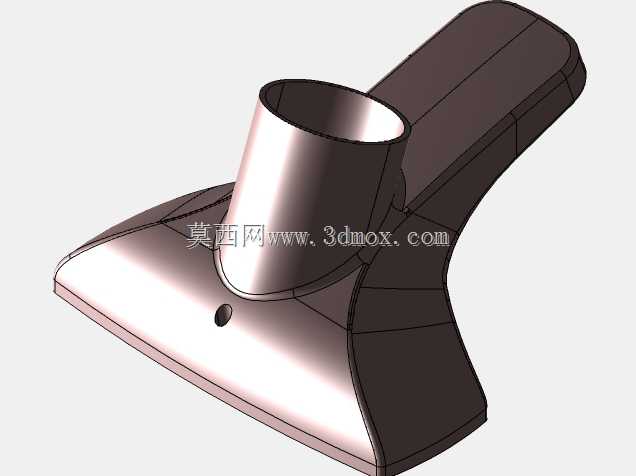

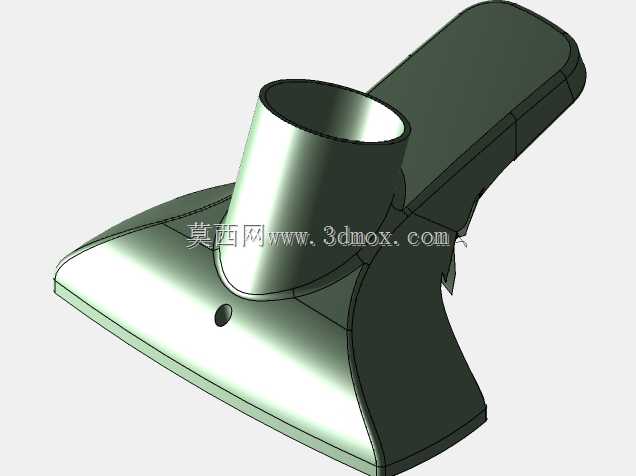

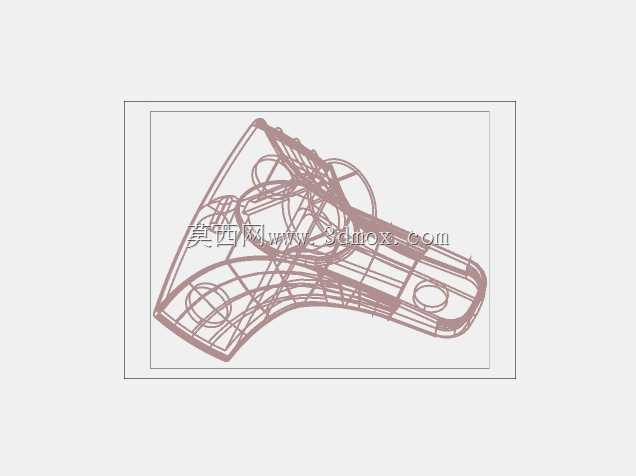

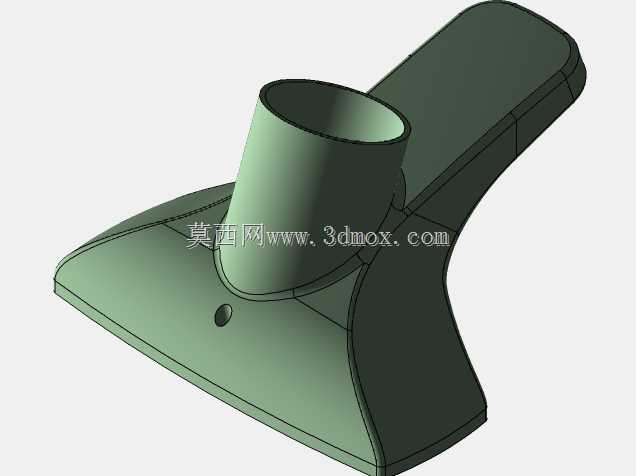

　　建模时应优先处理主体曲面的连续性。底座不是简单平板，而是带有侧向收窄和上翘趋势的薄壳结构；臂体从底座后方向上延伸，截面宽度逐渐变化，既承担外观包覆作用，也可在内部设置加强筋。圆筒与臂体、底座交汇处属于应力集中区域，曲面需要顺滑融合，壁厚设计时应避免局部堆积。若采用注塑成型，外观面应保持均匀拔模斜度，圆筒内壁需考虑与管件配合的公差，底座下缘则要预留软胶条或刷条的安装槽。

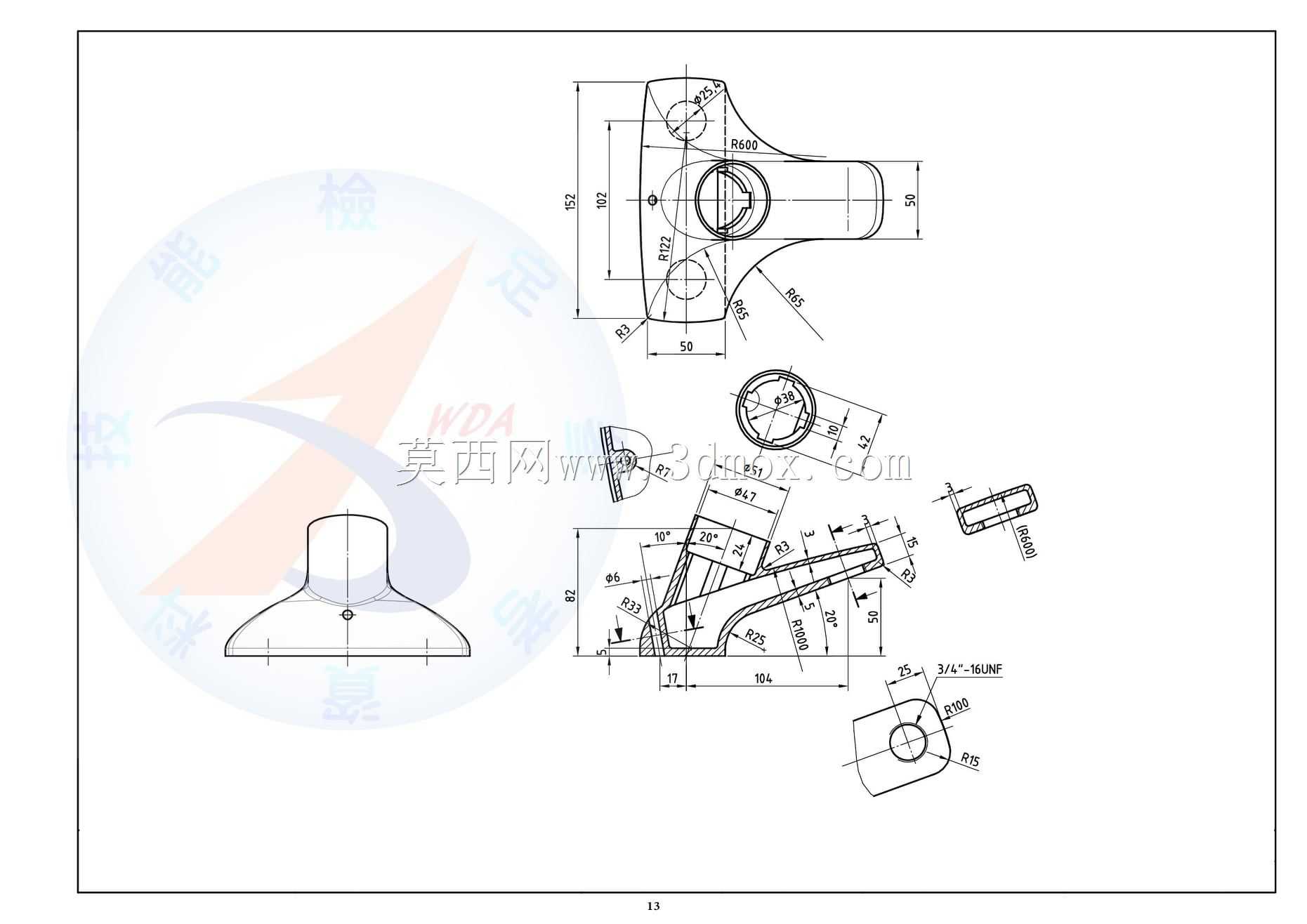

　　尺寸边界方面，宽扁底座决定了清洁覆盖宽度，圆筒高度决定管路插接深度，臂体上扬角度决定手持操作姿态。结构校核时不能只看外观比例，还要关注圆筒轴线与底座平面的相对位置：若连接管过于靠前，吸头前端压力会增大，转向迟钝；若过于靠后，贴地稳定性下降，容易在推拉时翘起。底座底面可设计为微弧面或平面加软边结构，使吸头在硬质地板上平稳滑动，在织物表面也能保持适度接触。

　　内部结构上，圆筒通道应与底座吸入口形成平滑导流关系，气流从扁平前端进入后逐步汇入圆形管路，过渡段不宜出现急转。壳体内部可沿底座周边布置加强筋，以提高薄壳刚性；臂体内部可设置纵向筋板，减少按压时的形变。若该件作为外观件使用，外表面需要控制分模线位置，尽量将分型面布置在底面或侧下边缘，保证可见区域光顺。若作为功能样件，则可在圆筒外侧增加止转平面、卡扣或密封圈槽，提升与管件连接的可靠性。

　　该造型的工程价值在于把人体操作姿态、风道连接和地面接触关系整合到同一壳体中。设计推进时，可先依据吸口宽度、接管直径和握持高度建立主参数，再生成底座轮廓与臂体引导曲面；随后检查圆筒交汇处的壁厚、拔模和内部流道，最后补充孔位、筋位、唇边安装结构。这样得到的三维结构不仅具备完整外观表达，也能为后续手板验证、注塑开模和清洁性能测试提供明确的结构基础。
