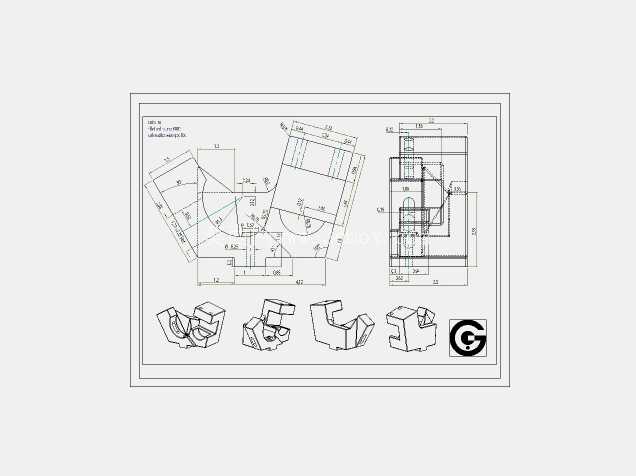

双视图逆向练习用异形机械基座结构

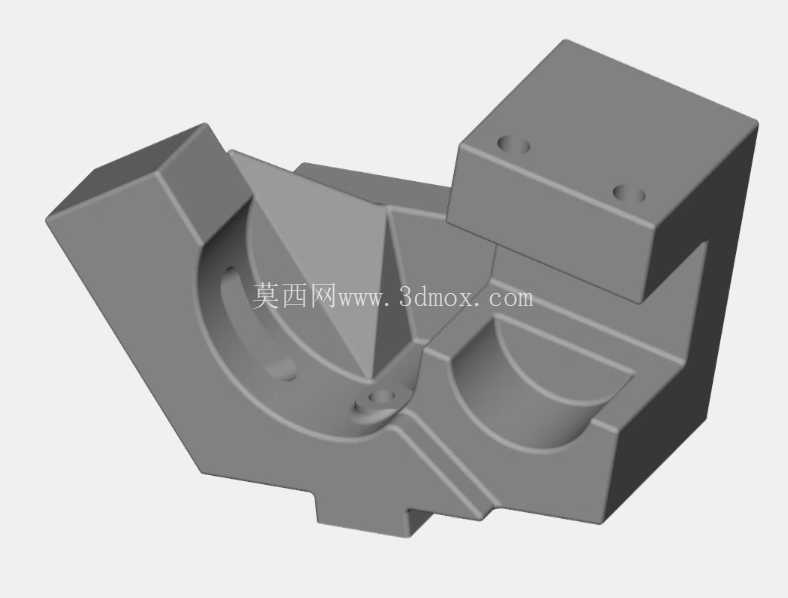

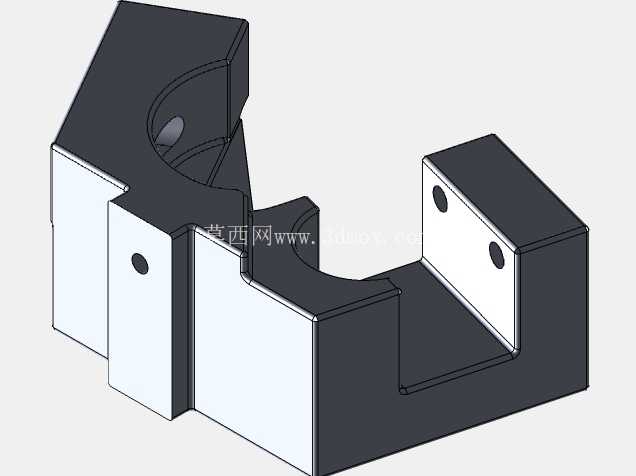

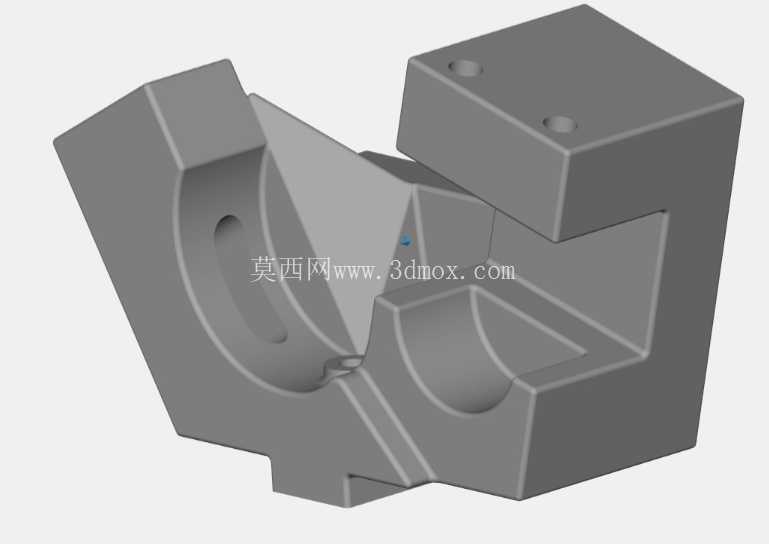

　　这款异形结构件属于机械装配体系里的基座类承载零件，日常多应用在小型工装夹具、非标自动化设备的工位定位单元中，承担上部执行元件的承载、定位以及相邻部件的衔接作用，不少做机械加工实训、三维建模能力训练的从业者也会把这类零件作为视图逆向建模的练习载体，锻炼从二维工程图还原三维实体的空间构型能力。从实际功能层面看，零件上凸起的方块结构带有两个同轴度要求不高的安装孔，主要用于穿设固定螺栓，将整个基座锁紧在设备安装基板上，孔位的间距设计参考了常用小型气动元件的安装孔距标准，不需要额外做转接板就能直接适配市面常见的薄型气缸、小型直线滑台的安装尺寸。

　　零件主体的弧形凹槽结构，是为了容纳配套的回转类零件，比如小型转轴、滚轮或者传动凸轮，凹槽的圆弧面做了等半径设计，和配合件的外圆面保留0.2到0.5毫米的装配间隙，既不会因为间隙过大导致配合件晃动，也不会因为间隙过小出现装配卡滞的问题，凹槽侧壁的斜向过渡结构，是为了给装配时的零件导入做导向，减少装配对位的调整时间。零件左侧的斜切凸台结构，主要起到侧向限位的作用，当基座安装在设备框架上时，这个凸台可以卡在安装基板的定位槽内，抵消设备运行时产生的侧向剪切力，避免固定螺栓长期受侧向力出现疲劳断裂，凸台的斜面角度做了45度倒角处理，安装时可以顺着斜面滑入定位槽，不需要反复调整对位角度。

　　从设计思路上看，这类零件的构型完全服务于功能需求，没有多余的装饰性结构，所有的壁厚都保持在均匀的6毫米左右，避免注塑或者铣削加工时出现壁厚不均导致的变形问题，零件的棱边除了配合面之外都做了0.5毫米的圆角处理，既可以去除加工后的毛刺，避免装配时划伤操作人员，也能减少应力集中，提升零件的抗疲劳强度。零件底部的定位凸台高度设计为2毫米，刚好可以嵌入安装基板的沉槽内，限制基座在水平方向的窜动，凸台的平面度要求控制在0.05毫米以内，保证安装后基座的上平面和安装基板保持平行，避免上部安装的执行元件出现倾斜，影响设备的运行精度。

　　在做这类零件的三维建模时，首先要梳理清楚两个视图的投影对应关系，先拉伸出主体的基础轮廓，再通过切除命令做出弧形凹槽和安装孔，最后添加倒角、圆角等工艺结构，建模过程中要注意各个特征的父子关系，避免后续修改尺寸时出现特征报错，尤其是弧形凹槽和斜向凸台的相交位置，要做相切处理，避免出现零厚度的几何错误，影响后续的工程图导出或者数控加工编程。这类零件的实际安装边界需要注意，安装时要保证固定螺栓的预紧力控制在合理范围，不要过度锁紧导致凸起的安装座出现变形，弧形凹槽内要定期清理加工碎屑或者灰尘，避免碎屑堆积导致配合件转动卡滞，侧向的斜切凸台和安装槽的配合面可以涂抹少量润滑脂，减少设备运行时的摩擦磨损，延长零件的使用寿命。
