气旋式管式热交换器三维结构设计

项目分类:换热器 发布时间:2025-09-16 ID:1076122
  • 气旋式管式热交换器三维结构设计
  • 气旋式管式热交换器三维结构设计
  • 气旋式管式热交换器三维结构设计
  • 气旋式管式热交换器三维结构设计
  • 气旋式管式热交换器三维结构设计
  • 气旋式管式热交换器三维结构设计
  • 气旋式管式热交换器三维结构设计
  • 气旋式管式热交换器三维结构设计
  • 气旋式管式热交换器三维结构设计
  • 气旋式管式热交换器三维结构设计
  • 气旋式管式热交换器三维结构设计

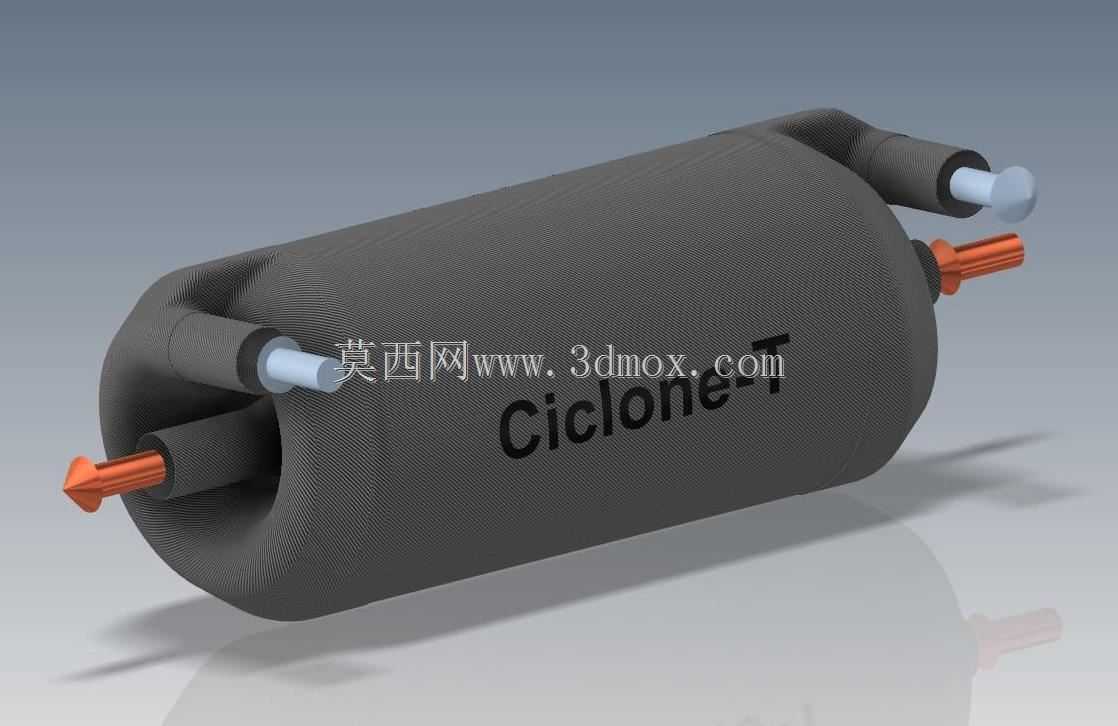

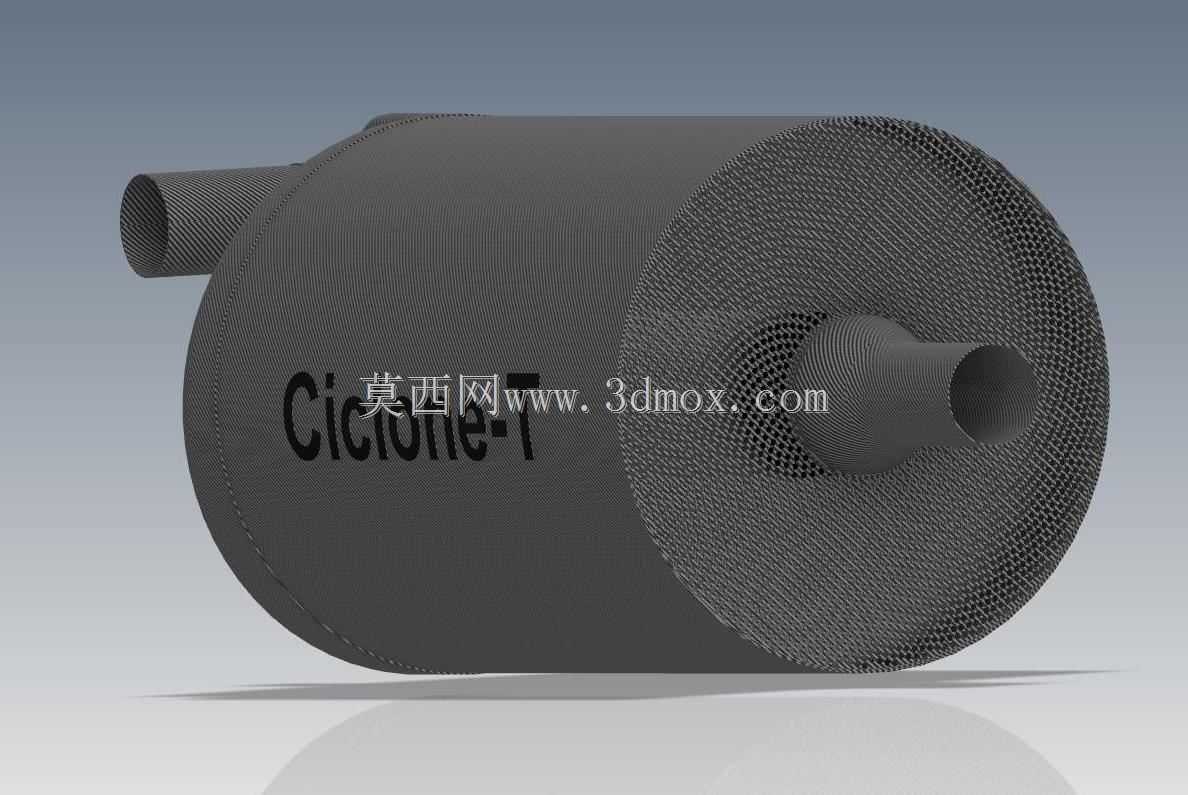

  在分布式能源系统、小型动力装置余热回收、特种流体温控回路的工程落地场景中,紧凑型换热单元的选型一直是结构设计阶段的核心难点——既要在有限安装空间内实现足够的换热效率,又要兼顾流阻控制、管路对接便利性与长期运行的结构可靠性,这款气旋式管式换热结构的设计逻辑,正是围绕这类窄空间安装的换热需求展开。从结构形态上看,该换热单元采用卧式圆柱筒体作为核心承压壳体,筒体两端采用旋压式弧形封头做一体化收边,相比传统平焊封头结构,弧形封头能在相同壁厚下承受更高的流体工作压力,同时减少筒体端部的流场死区,避免换热介质在边角区域滞留形成结垢隐患。

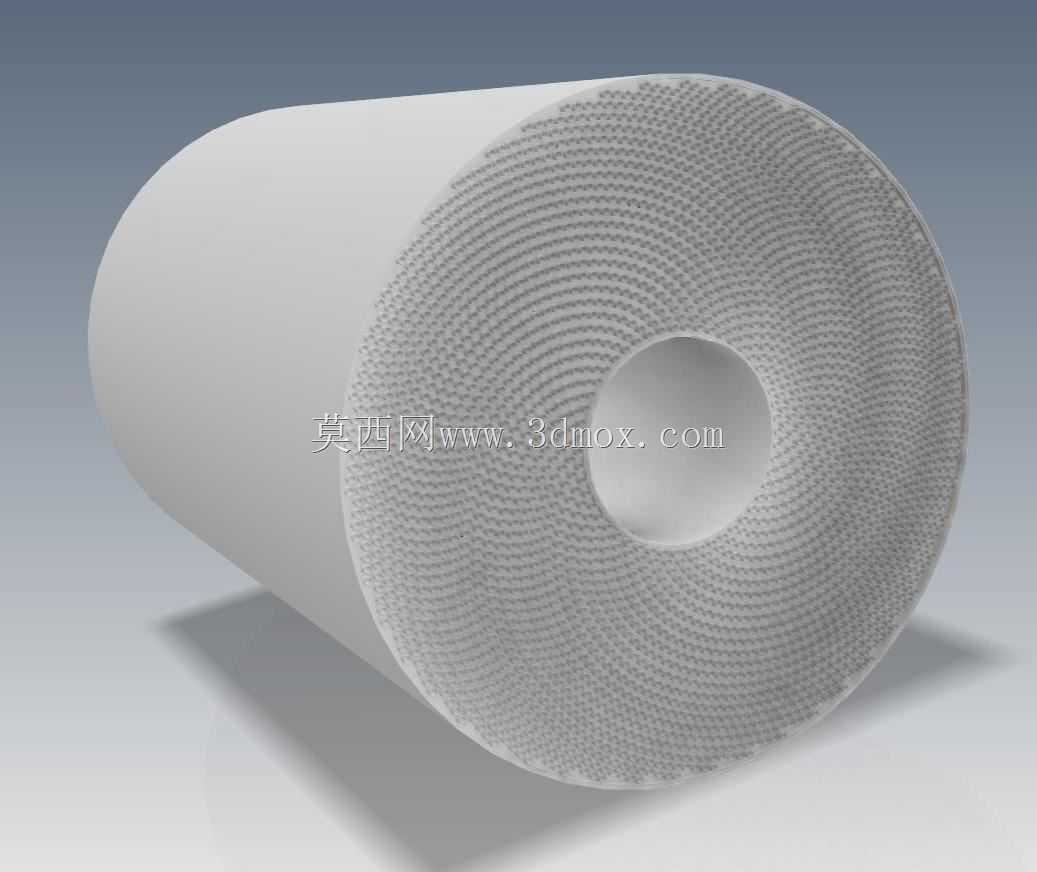

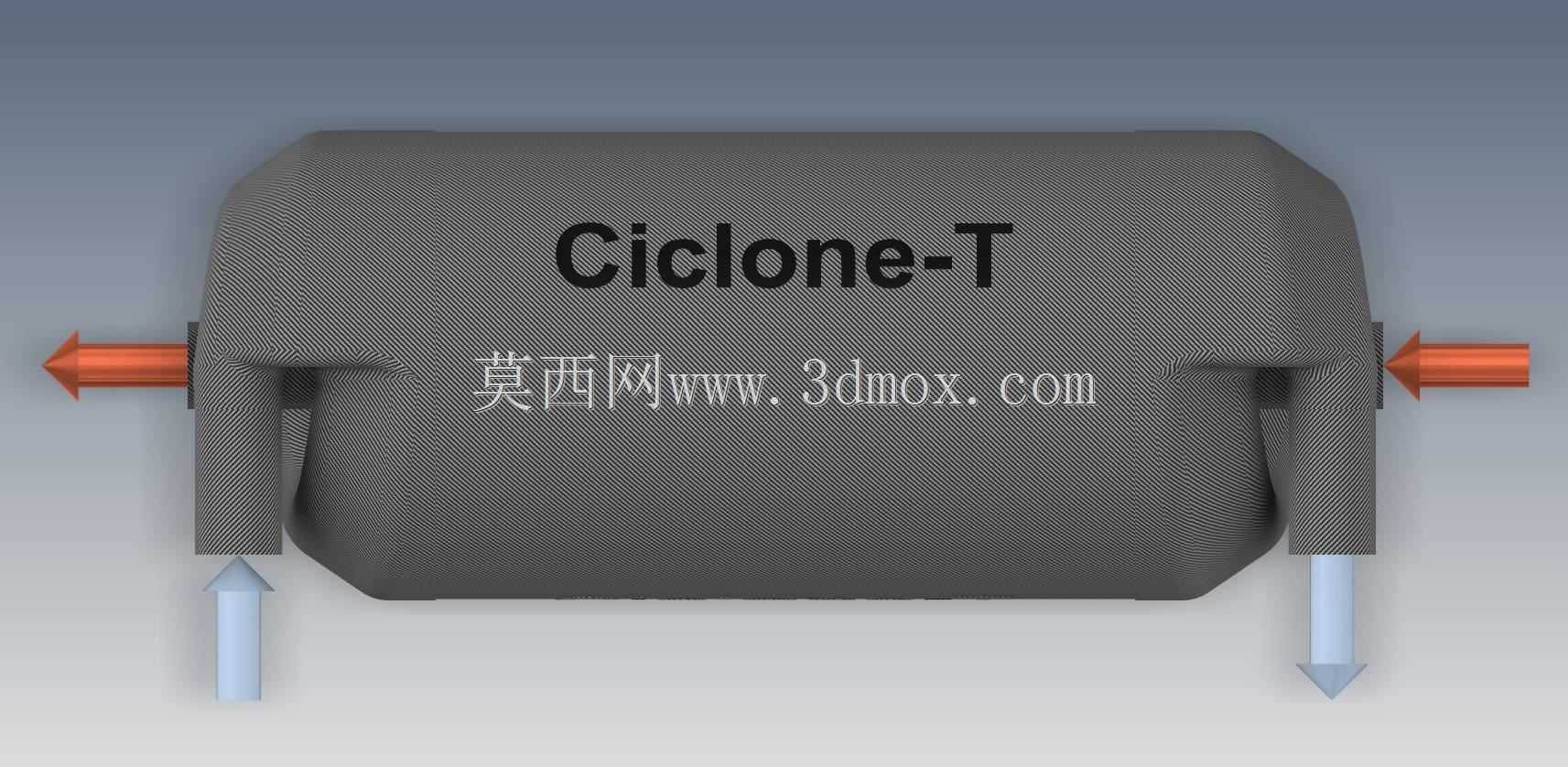

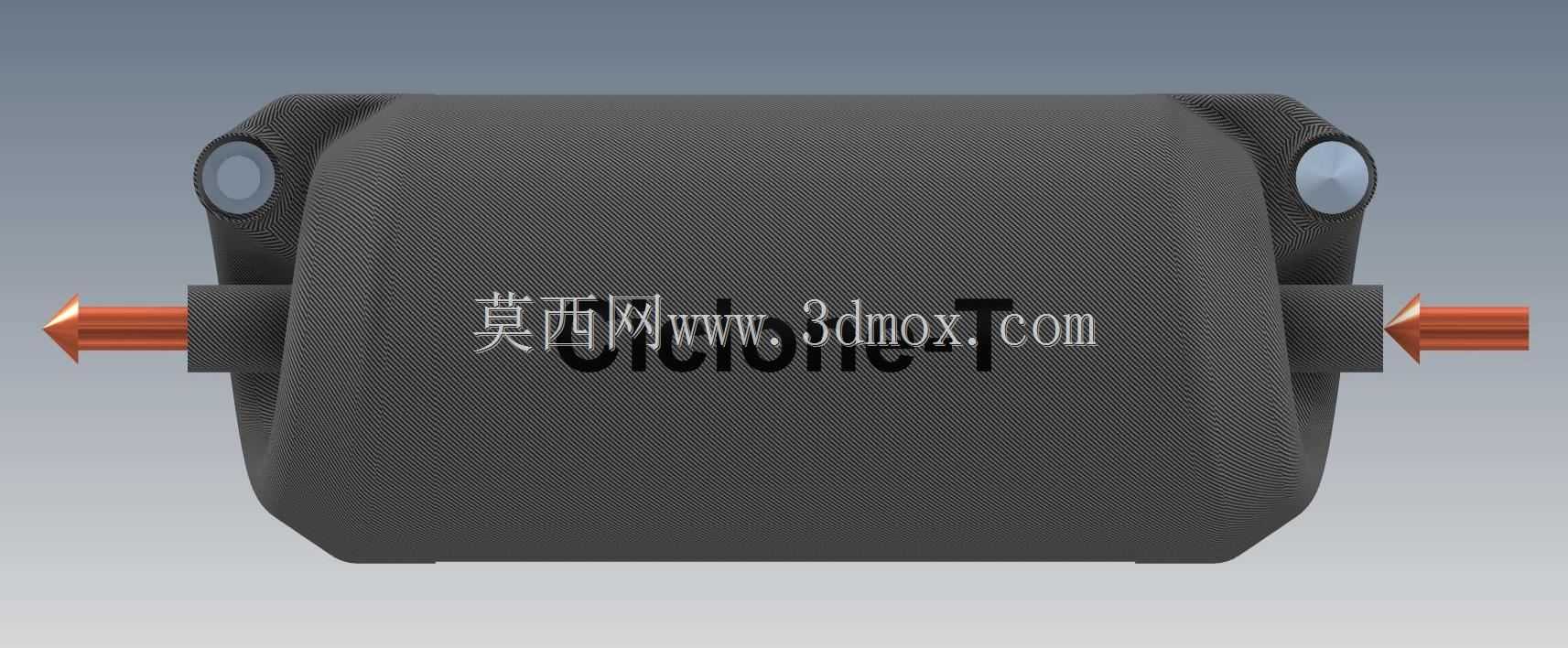

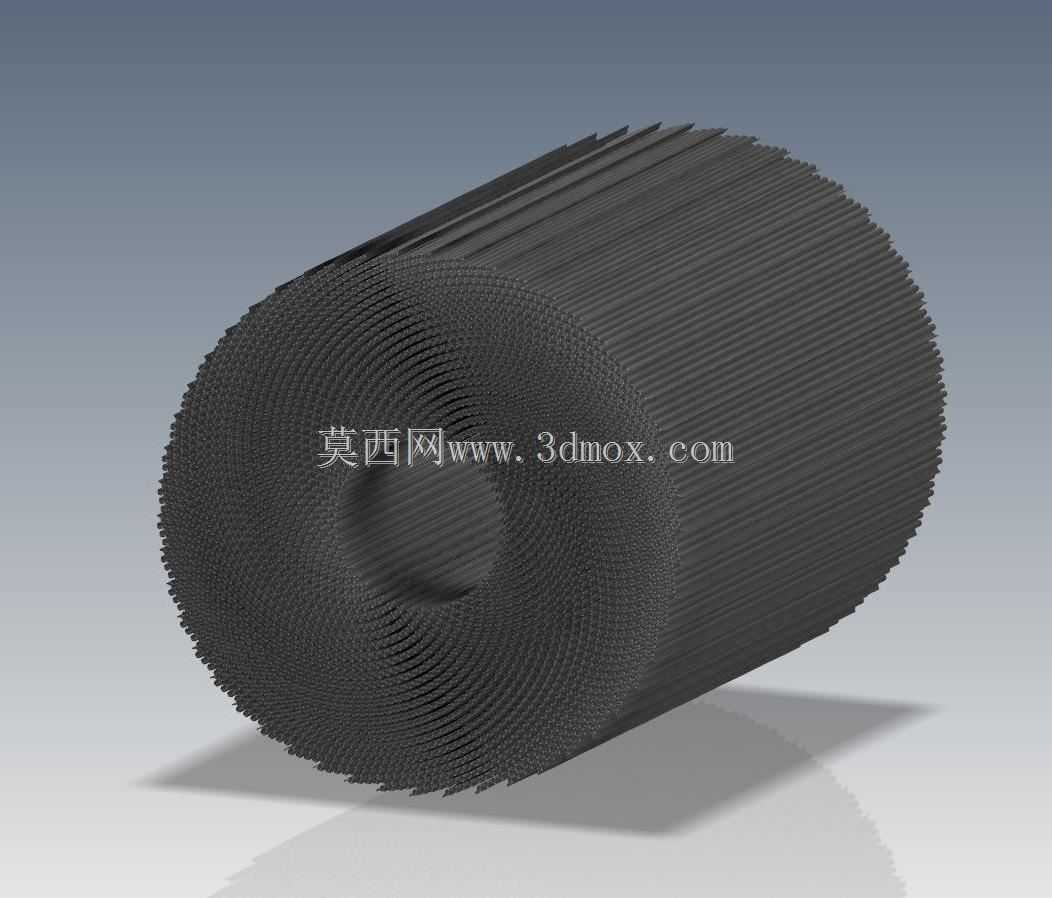

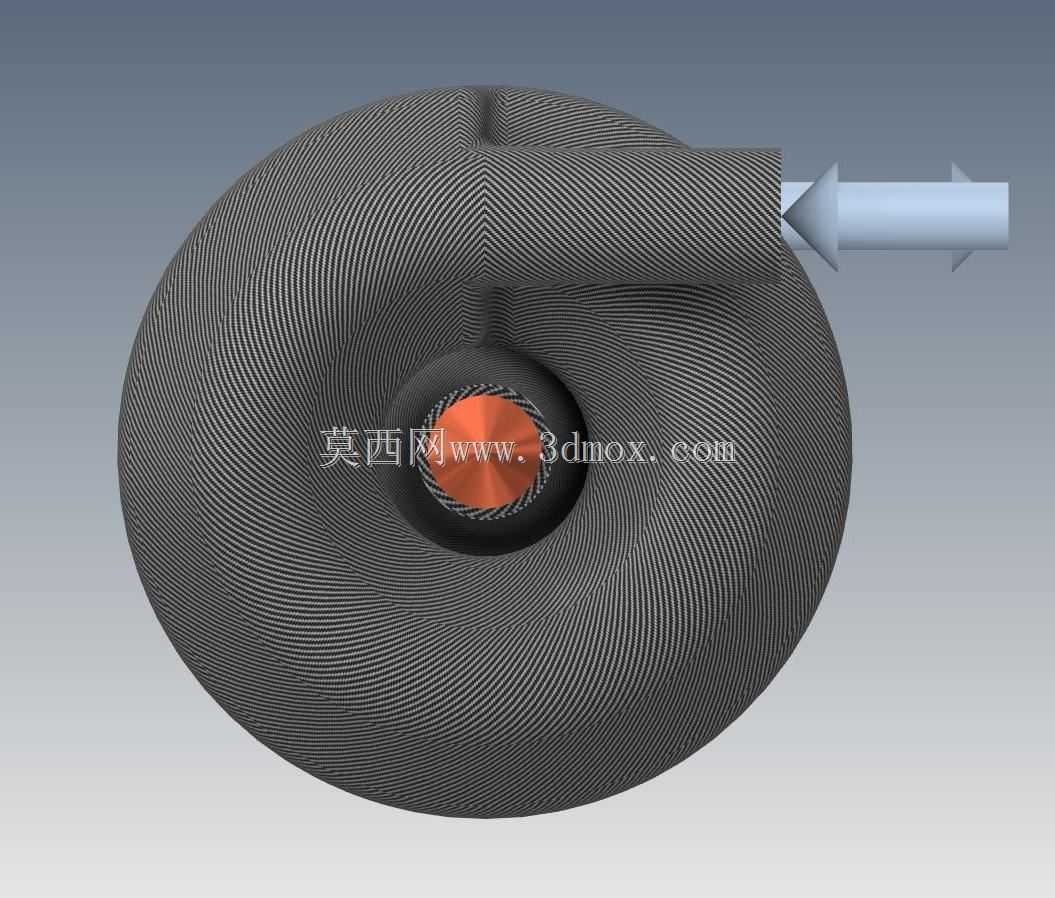

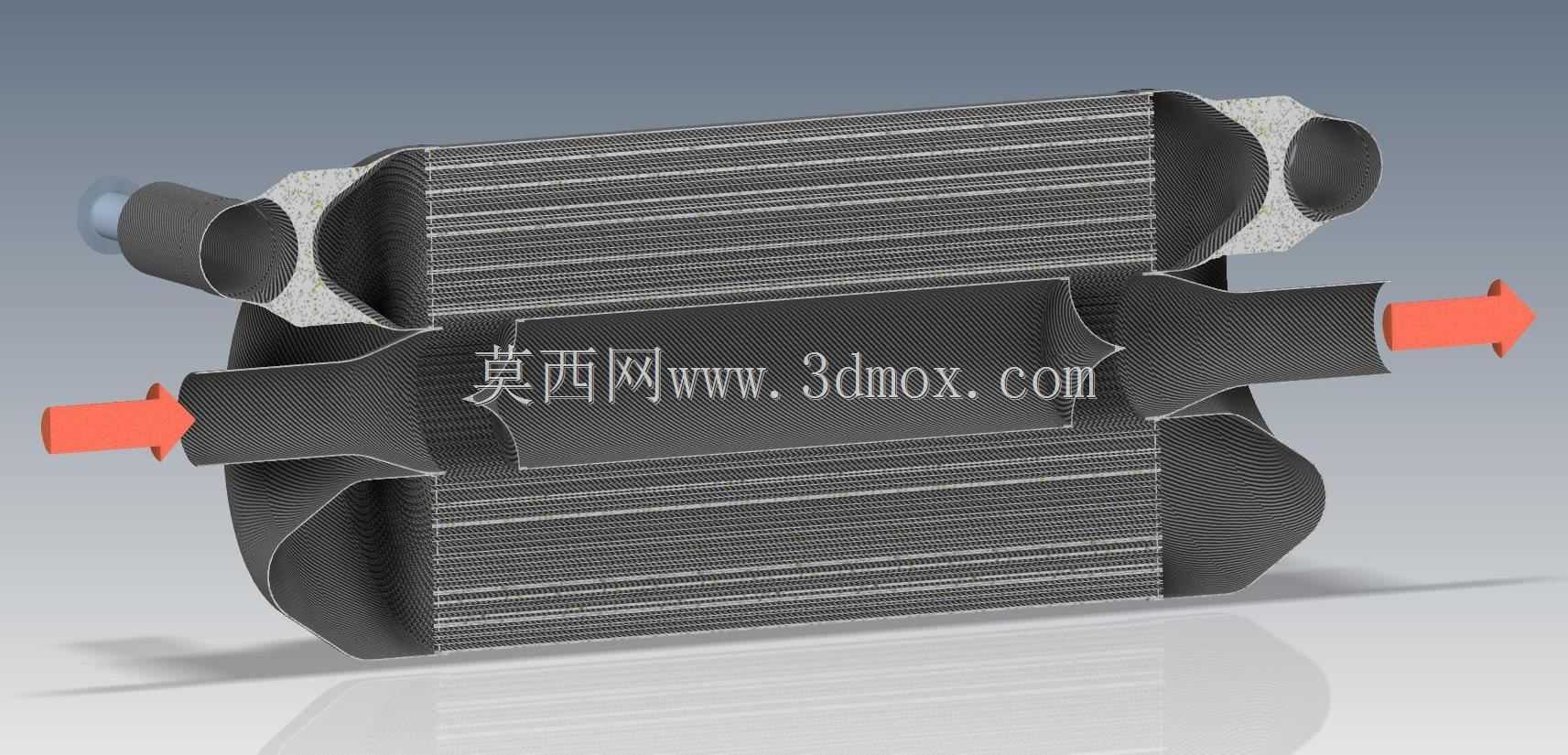

  筒体上共设置四个流体接口,其中两个带浅蓝色防护套的接口为大口径主流体通道,沿筒体轴向呈对角错位布置,两个带橙色标识的接口为小口径次流体通道,与主流体通道呈90度空间夹角分布,这种错位接口设计能让两种换热介质在筒体内形成逆向旋流,也就是产品命名中Cyclone气旋结构的核心来源——介质进入筒体后不会直接沿轴向直通流出,而是顺着接口切向角度在管间形成螺旋扰动,大幅削减管壁边界层的滞流厚度,让冷热流体的换热接触更充分,相比同容积的普通列管式换热器,这种旋流结构能在不增加泵功消耗的前提下提升15%左右的换热系数。从安装边界来看,该换热单元的筒体长径比控制在2.3:1,属于短粗型紧凑结构,四个接口的中心距都经过标准化适配,能直接对接常用规格的快插管路与法兰接头,不需要额外做变径转接;筒体外部没有突出的安装支耳,既可以通过环形抱箍直接固定在设备机架的平面上,也能适配圆弧面的卡装固定场景,在移动动力设备、车载温控系统这类存在振动的工况下,抱箍式固定能避免焊接支耳处的应力集中开裂问题。在功能设计层面,该结构针对小管径换热管的常见失效问题做了优化:换热管束与筒体端板的连接采用胀接加密封焊的复合工艺,相比单纯胀接结构,能承受更高的温度交变载荷,不会因为设备启停阶段的热胀冷缩出现接口渗漏;筒体内壁与管束之间预留了均匀的环隙流道,让旋流状态的介质能均匀冲刷每根换热管的外表面,不会出现局部流量过低导致的换热不均,也能减少杂质在管束间隙的沉积,降低后期维护的清洗难度。

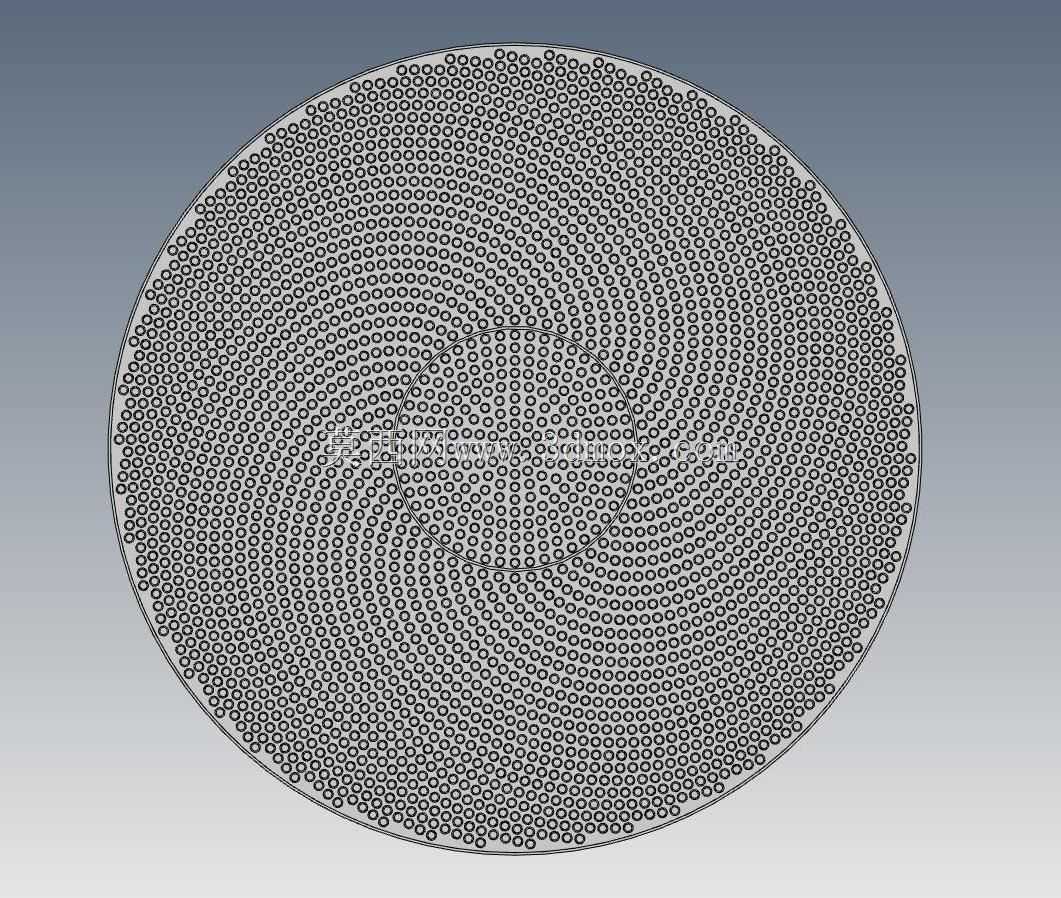

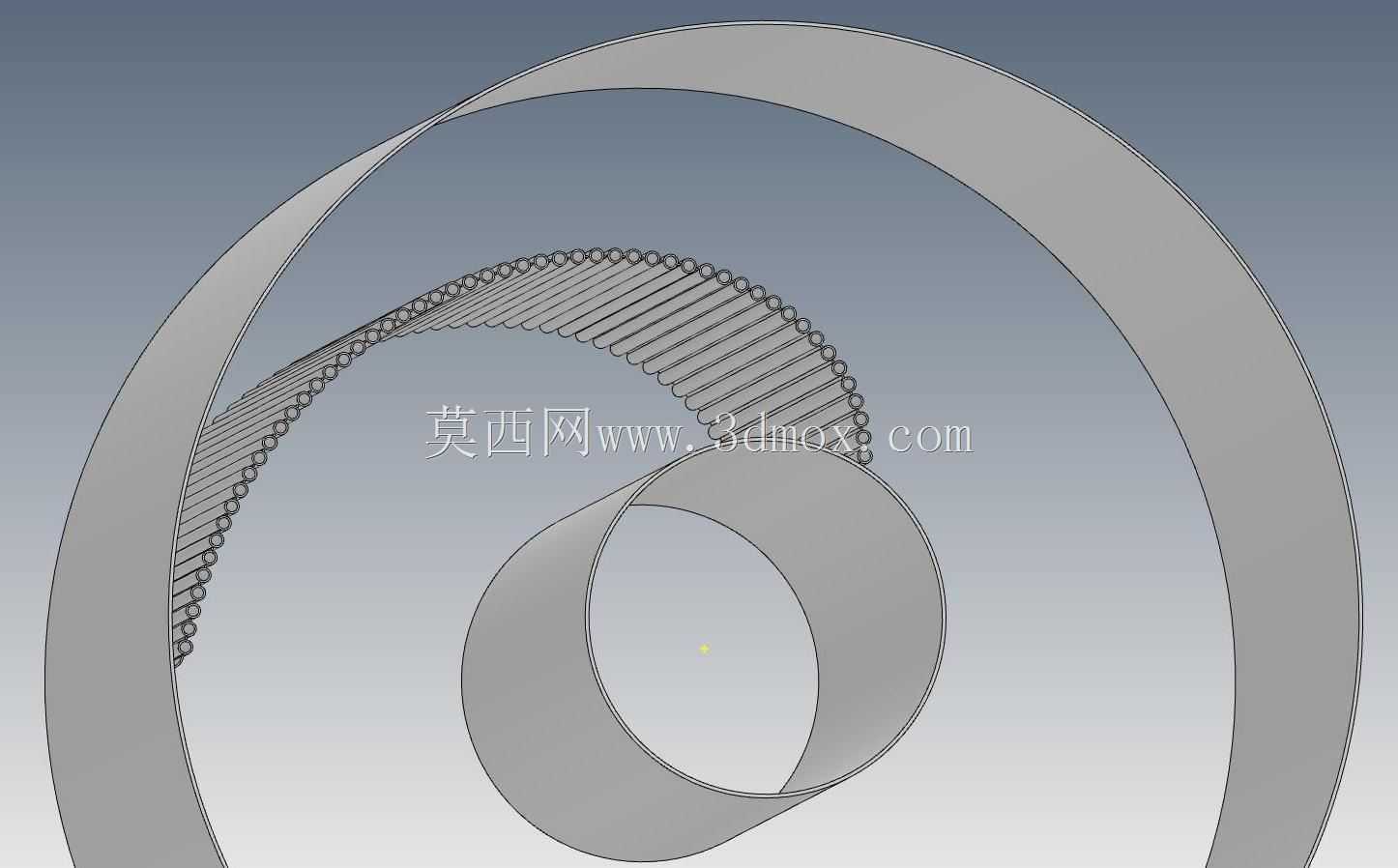

  在实际工程选型中,这类气旋式管式换热结构特别适合两种介质存在一定温差、流量配比差异较大的工况,比如小型燃料电池系统的余热回收、液压动力单元的油液冷却、实验台架的精密流体温控回路,相比板式换热器,它的承压能力更高,对介质清洁度的要求更低,不会因为少量杂质就出现流道堵塞;相比套管式换热器,它的结构集成度更高,相同换热功率下的安装体积能缩小40%以上。做三维建模时需要特别注意几个结构细节:一是四个接口的插入深度不能超过筒体内壁5mm,否则会破坏内部旋流的流场形态,导致换热效率下降;二是弧形封头与筒体的连接位置要做圆角过渡,避免焊接应力集中,建模时的圆角半径不能小于筒体壁厚的1.5倍;三是换热管束的排布要采用正三角形错排,管间距控制在换热管外径的1.25倍,既保证足够的换热面积,又给旋流介质留出足够的流动空间,避免流阻过高导致配套泵的负载超标。

  另外,该结构的外部没有额外的保温层安装卡扣,实际应用时可以直接采用橡塑保温棉整体包覆,筒体的圆柱形态能让保温棉贴合更紧密,减少散热损失,四个接口处的台阶结构也能对保温棉形成轴向定位,不会因为设备振动出现保温层移位。在做管路对接设计时,要注意大口径接口对应低黏度、大流量的介质侧,小口径接口对应高黏度、小流量的介质侧,这样能让两侧介质的流阻匹配更合理,避免出现一侧介质流量不足导致换热性能不达标的问题。
