半英寸管径风机盘管换热装置结构设计

　　该装置属于中央空调系统末端换热核心部件，主要应用于商用写字楼、酒店客房、小型办公区域等集中供冷供暖场景，承担室内空气与冷媒水之间的热量交换职能，通过循环流动的冷媒带走室内热量，或是通过热媒释放热量提升室内温度，是小型集中空调系统实现室内温湿度调节的关键执行部件。从结构设计逻辑来看，整体采用卧式暗装的适配框架，外部钣金壳体采用镀锌钢板折弯成型，兼顾结构强度与防腐蚀能力，壳体预留的安装孔位完全匹配常规吊顶内的吊装固定标准，安装边界充分考虑了吊顶内部的管线排布空间，侧面预留的水管接口采用标准半英寸管径规格，可直接对接常规暖通水路系统的铜质管路，无需额外转接配件，降低现场安装的适配成本。

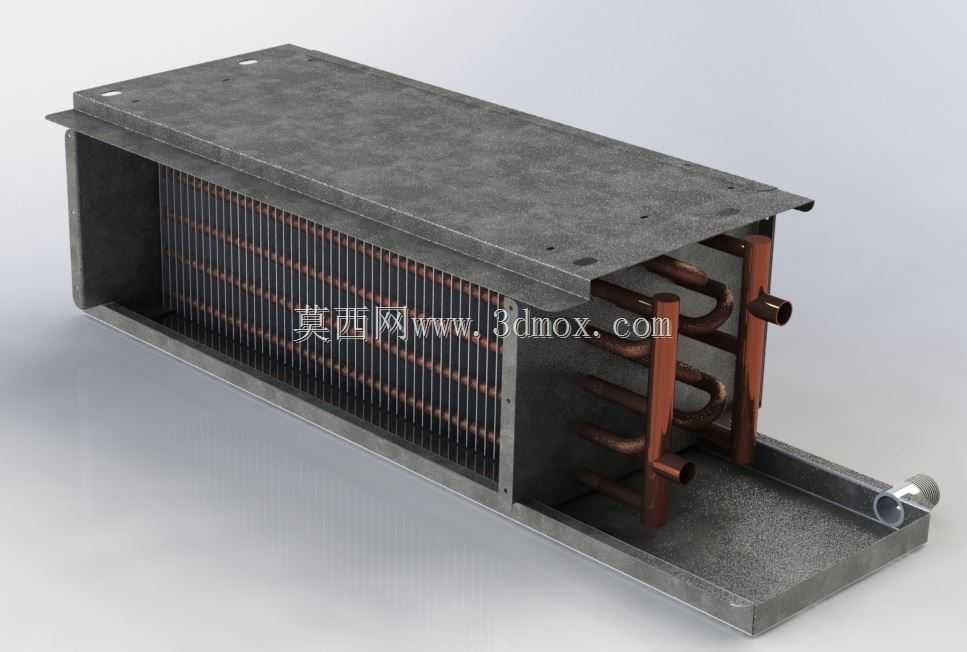

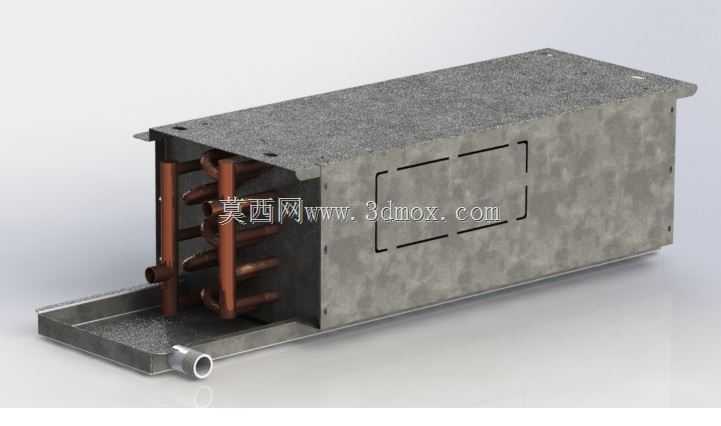

　　核心换热段采用铜管串铝翅片的成熟结构，紫铜管路采用多回程弯管排布，最大化延长冷媒在换热段内的流动路径，铝质翅片采用连续冲压成型的波纹片结构，通过机械胀管工艺保证铜管与翅片的紧密贴合，消除接触热阻，提升整体换热效率，这种结构设计经过多年行业验证，在换热效率、风阻控制、生产成本之间取得了较好的平衡。接水盘采用一体化拉伸成型结构，设置合理的排水坡度，冷凝水可顺着坡度流向预留的排水接口，避免盘内积水滋生细菌或是出现溢漏问题，接水盘表面做防腐喷塑处理，可长期耐受冷凝水的侵蚀，延长部件使用寿命。

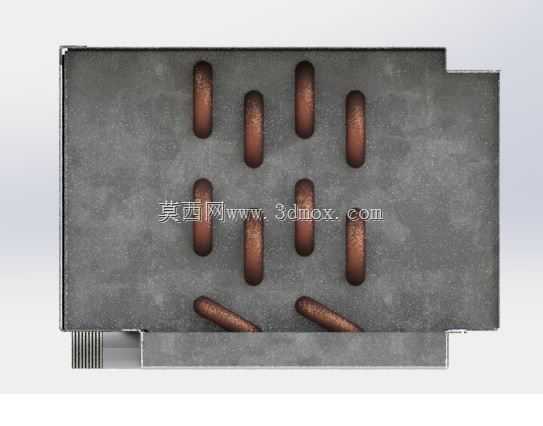

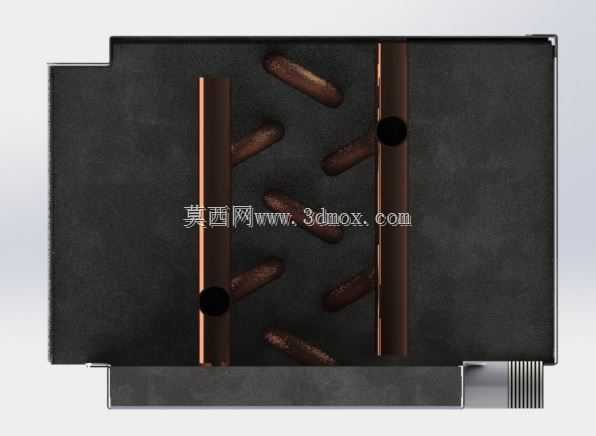

　　设计过程中充分考虑了气流组织的适配性，换热段的迎风面尺寸匹配常规离心风机的出风截面，气流穿过翅片间隙时的流速控制在合理区间，既保证足够的换热接触时间，又不会产生过高的风阻导致风机功耗上升，同时翅片间距经过优化，在制冷工况下不易因冷凝水附着出现风堵问题，适配不同湿度地区的使用需求。管路排布上采用同侧进出水的设计，方便现场施工时的管路连接，弯管部位采用标准化弯管模具成型，保证管路弯折处的通径不会出现明显缩径，避免冷媒流动阻力过大影响系统循环效率，管路端部预留的连接接头采用标准管螺纹规格，可直接匹配工程中常用的阀门、软接等配件。

　　整体外形尺寸控制在常规卧式暗装风机盘管的通用尺寸区间内，可直接替换同规格的老旧设备，无需对吊顶内部的安装空间、预留管线进行改造，适配存量项目的设备更新需求。壳体的钣金折边均做钝化处理，避免安装过程中划伤施工人员，同时壳体结构设置了足够的加强筋，在吊装状态下不会出现长期使用变形的问题，保证换热段与风机段的相对位置稳定，不会因形变导致气流分布不均影响换热效果。从实际使用场景出发，该结构可适配两管制的空调水系统，根据季节切换供应冷水或是热水，实现夏季制冷、冬季制热的功能，换热能力覆盖常规小面积空间的负荷需求，结构设计上充分考虑了后期维护的便利性，拆除壳体面板即可对翅片表面进行吹扫清洁，无需整体拆解设备，降低运维阶段的人工成本。
