路灯柱挂载式洪水水位监测探测装置

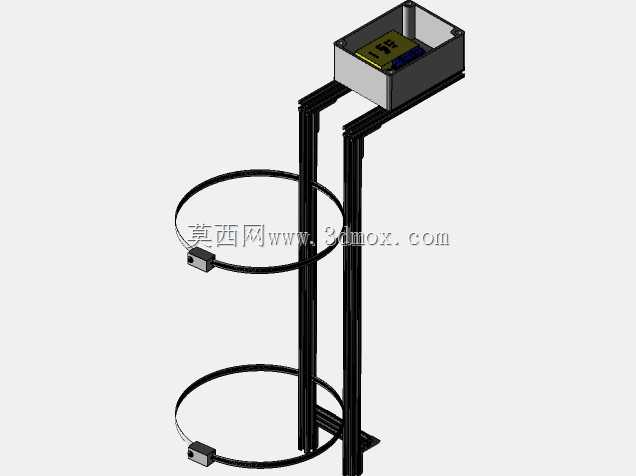

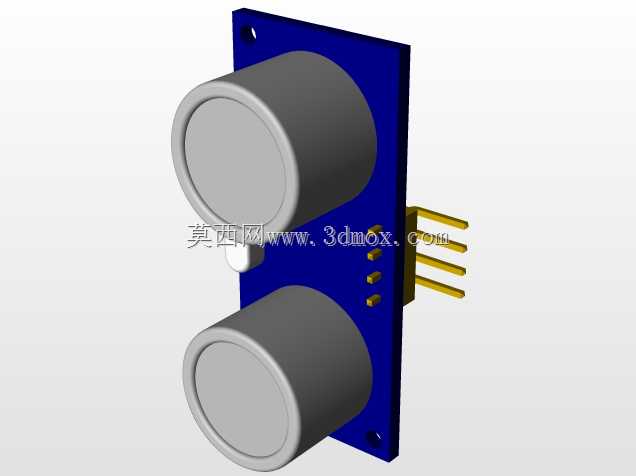

这款挂载在路灯柱上的水位探测装置，核心服务于城市内涝场景下的道路水位实时监测需求，依托现有城市路灯杆的布设密度优势，无需额外架设独立立杆，可快速覆盖易涝路段、下穿隧道、低洼居民区等重点防汛区域，解决传统水位监测点位布设成本高、供电布线难的痛点。装置整体采用上下分体式结构设计，下部组件为浮动触发单元，套设在路灯柱下部靠近地面的位置，依靠环形抱箍结构与灯柱固定，预留足够的上下滑动行程，当路面积水上涨至触发阈值时，浮体受浮力抬升触发内置的微动开关，输出硬接点水位告警信号，可直接联动本地声光警示装置，提醒过往行人和车辆避让积水路段。上部组件为核心测控单元，通过双支立式支架与下部抱箍结构连接，安装高度超出常规历史最高积水水位，避免核心电子元件被水浸泡，单元外壳采用密封式防水盒设计，接口处均做防水胶圈密封处理，可满足户外露天长期使用的防护要求，盒内集成超声波测距模块、信号处理电路与供电单元，超声波探头垂直向下对准地面，持续向地面发射超声波脉冲，通过回波时间差计算探头到水面的实时距离，换算得到当前积水深度数据，相比浮球开关的单点触发模式，可实现全量程水位的连续监测，数据可通过有线或无线方式回传至城市防汛管理平台，支撑内涝态势的实时研判。

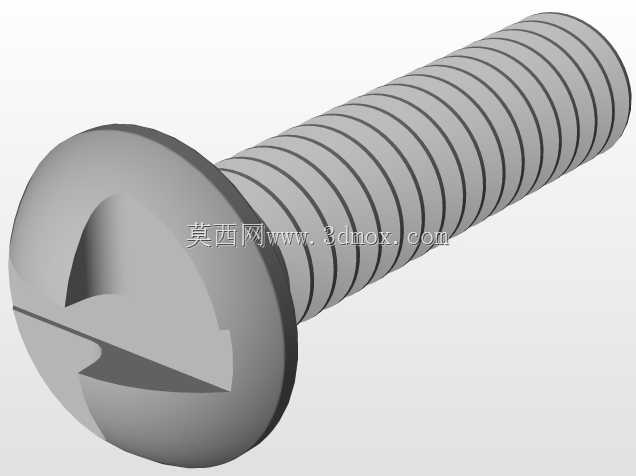

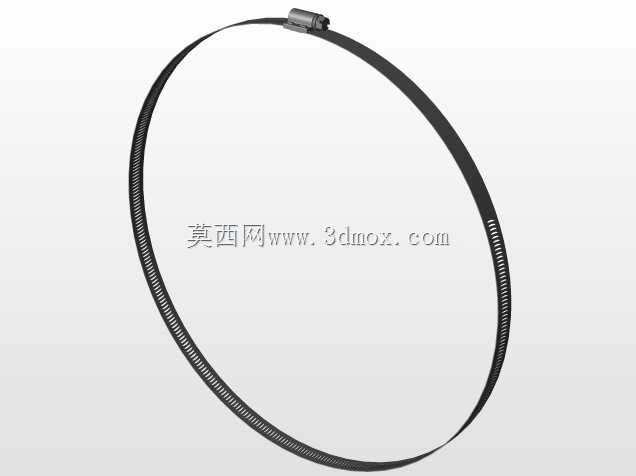

从结构设计逻辑来看，整套装置的安装完全依托现有路灯柱结构，环形抱箍采用可调节开口设计，可适配不同直径的圆柱形路灯柱，安装时无需对灯柱本体做焊接、打孔等破坏性加工，仅需通过螺栓锁紧抱箍即可完成固定，大幅降低现场施工难度与改造成本。双支立式支架采用等边角钢材质，表面做喷塑防锈处理，支架长度可根据现场灯柱的安装高度需求裁切调整，确保上部测控盒的安装高度既满足防洪浸泡要求，又不会超出路灯杆的检修作业高度范围，方便后期运维人员登高检修。上部测控盒的内部布局做了分区处理，超声波测距模块布置在盒体靠近探头安装孔的位置，缩短信号传输路径，供电电池布置在盒体另一侧，平衡整体重量，避免长期使用后支架出现单侧偏载变形，盒盖与盒体之间采用多颗螺丝紧固，配合周向布置的橡胶密封条，可达到IP65级别的防护能力，应对户外降雨、扬尘等复杂环境。下部浮动单元的环形结构采用轻质工程塑料注塑成型，内壁与灯柱之间预留适当间隙，避免泥沙淤积导致浮体卡涩无法正常上浮，浮体下部设置有限位挡圈，固定在抱箍下方的灯柱位置，防止水位下降时浮体滑落脱离安装位，浮体触发的微动开关采用防水型元件，触点做镀金处理，避免长期潮湿环境下出现接触不良的问题。

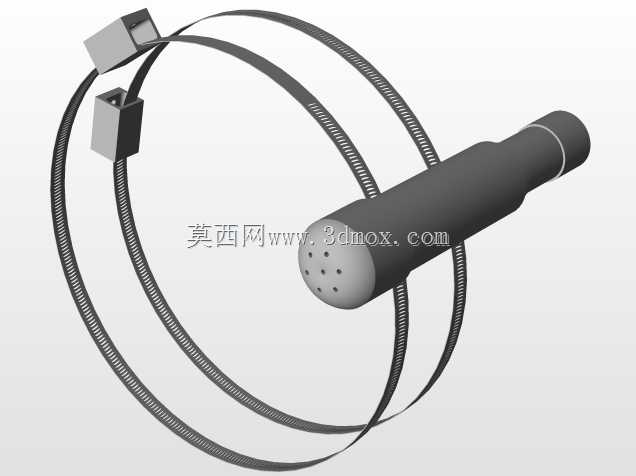

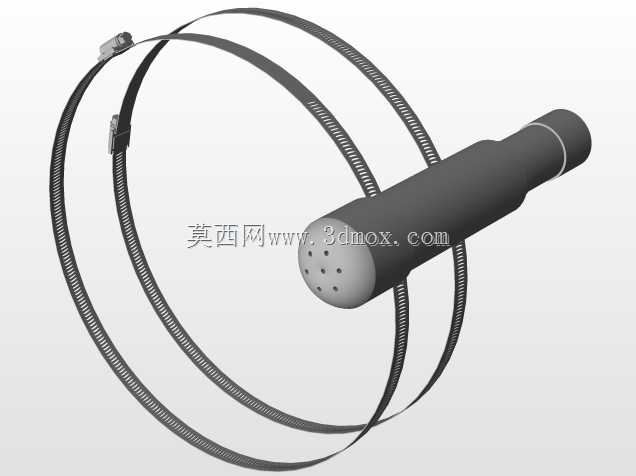

在实际应用场景中，该装置可直接复用路灯的供电线路，无需单独铺设供电电缆，大幅降低项目落地成本，超声波测距的量程覆盖0到3米的积水深度范围，完全满足城市道路内涝的监测需求，测距精度可达厘米级，可准确捕捉水位的缓慢上涨与快速退水过程。相比传统的井下水位监测设备，该装置直接安装在路面可见的灯柱上，运维人员可直接在路面观察设备状态，无需下井检修，大幅提升运维效率与作业安全性。装置的泛光灯配套设计，可在夜间或光线不足的环境下为监测区域提供辅助照明，既方便摄像头抓拍积水现场画面，也能让过往行人更清晰地看到积水边界，提升警示效果。整套结构的所有外露金属件均做了防锈防腐处理，可适应南方高湿、北方盐碱等不同气候区域的使用要求，安装边界方面，要求灯柱安装位置的地面平整，探头垂直下方无遮挡物，避免树枝、路牌等障碍物干扰超声波测距结果，支架安装时需保证垂直精度，避免浮体上下滑动时出现卡滞，整套装置的总重量控制在5公斤以内，不会对路灯柱造成额外的承重负担，适配绝大多数城市现有路灯杆的挂载要求。
