FIRST机器人竞赛用双输入CIM变速箱结构

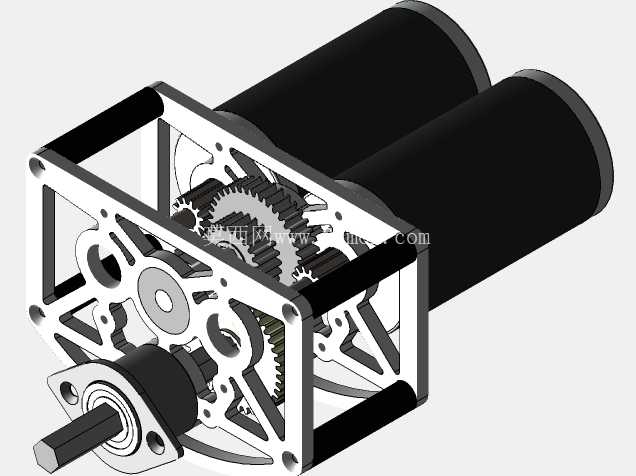

这款双输入CIM变速箱，核心服务于FIRST机器人竞赛场景下的动力输出需求，这类竞赛场景对动力单元的重量、安装兼容性、传动效率都有极为严苛的要求，常规单电机直驱结构往往无法兼顾大扭矩输出与紧凑布局的平衡，双电机输入的结构设计恰好能解决这一矛盾。从实际使用场景来看，该变速箱可直接适配竞赛机器人的行走驱动、机构抬升等需要大扭矩输出的工位，两个平行布置的CIM电机安装位，能够在不额外增加径向安装尺寸的前提下，将两台电机的动力通过齿轮组耦合后统一输出，相比单电机驱动方案，在同等输出扭矩要求下可降低单台电机的负载率，延长竞赛过程中动力单元的工作稳定性，避免单电机过载堵转导致的赛事故障。

从功能特性来看，该变速箱采用平行轴齿轮传动结构，内部齿轮组经过齿形优化，啮合间隙控制在竞赛场景允许的最小范围内，既保证正反转切换时的传动回差足够小，满足机器人精准走位、机构精准动作的控制要求，又不会因为间隙过小导致传动卡滞、运转阻力过大消耗额外电池电量。箱体采用镂空式框架结构，在保证安装刚度、齿轮啮合定位精度的前提下，尽可能去除非受力区域的多余材料，有效降低整体自重，这对于严格限制整机重量的机器人竞赛来说，每减少一克自重就意味着可以给其他功能机构留出更多重量配额。输出端采用标准法兰安装接口，可直接匹配竞赛场景常用的轮系安装座、传动轴连接套，不需要额外制作转接件，能够大幅缩短机器人的装配调试周期。

设计思路上，这款变速箱没有采用复杂的行星齿轮结构，而是选择加工、装配难度更低的定轴平行齿轮组，主要考虑到竞赛场景下的快速维修需求——参赛队伍往往需要在极短的赛事间隙完成故障排查与零件更换，定轴齿轮结构的拆解、齿轮更换操作难度远低于行星结构，不需要专用工装就能完成拆装维护，非常适配竞赛现场的应急维修条件。两个电机安装位采用对称式布局，安装孔位完全通用，既可以双电机同时输入获得更大扭矩，也可以在单电机故障时快速拆除故障电机，用单电机临时维持机构运转，提升整套动力系统的冗余度。箱体上的安装孔位做了等间距标准化设计，可兼容不同规格的竞赛机器人铝型材框架安装需求，不需要额外打孔就能完成固定，适配性更强。

从安装边界与尺寸来看，该变速箱的电机安装端采用平行双圆柱腔体结构，两个腔体的中心距严格匹配标准CIM电机的安装尺寸，电机插入后通过侧面紧定螺钉完成轴向固定，不需要额外的电机安装座，进一步压缩了轴向安装空间。输出轴的伸出长度经过优化，既能够保证与联轴器、驱动轮的配合长度足够，不会出现传动滑脱的问题，又不会因为轴伸过长导致受力时弯矩过大出现断轴风险。箱体整体的外轮廓尺寸控制在紧凑范围内，安装时不会与机器人上的其他结构件产生运动干涉，框架式的箱体结构还预留了足够的走线空间，电机的动力线可以顺着箱体镂空区域规整布置，避免运动过程中线路被齿轮剐蹭出现破损。齿轮组的传动比设置经过竞赛场景实际验证，能够将CIM电机的高转速低扭矩输出特性，转换为机器人驱动需要的低转速大扭矩特性，匹配常规尺寸的竞赛机器人轮径时，可达到兼顾行进速度与爬坡能力的动力输出区间，不需要额外增加二级减速结构就能满足大部分竞赛任务的动力需求。
