阀块用外六角内螺纹紧固连接件结构

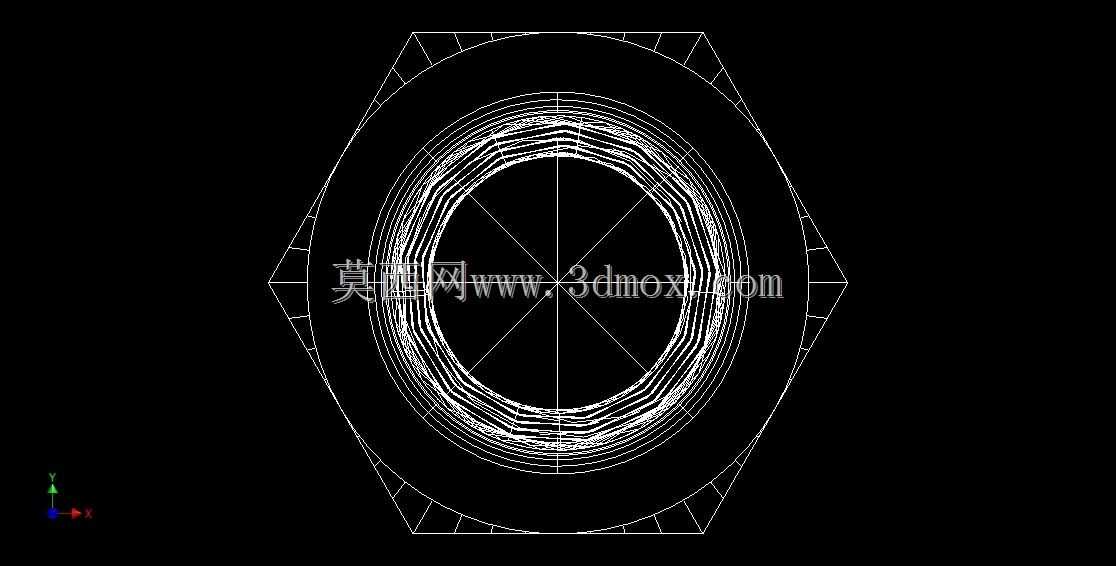

　　在液压阀块的集成装配场景中，这类带内螺纹的六角紧固件是实现阀组叠层固定、油路块与安装基座连接的核心受力零件，日常接触的液压站阀岛、工程机械液压控制阀组、机床液压系统阀块装配环节，都需要依靠这类零件完成刚性连接，既要保证叠层阀块之间的密封面压紧力均匀，避免高压油路出现渗漏，还要承受设备运行过程中液压冲击带来的交变载荷，防止连接松脱引发油路故障。从结构设计逻辑来看，这类零件采用外六角的头部造型，完全匹配常规开口扳手、套筒扳手的夹持尺寸，在阀块周边安装空间局促的场景下，作业人员可以从多个角度完成扳手卡位，不需要预留过大的操作空间，适配阀块密集布孔的安装特点；头部内侧的内螺纹结构，区别于常规贯穿式螺栓，能够在阀块单侧完成锁紧操作，不需要在阀块背面预留螺母安装空间，对于厚度有限、背面无法布置操作空间的集成阀块来说，这种结构能大幅压缩阀组的整体安装尺寸，提升液压系统的集成度。

　　设计这类零件时，首先要匹配对应阀块的安装孔位边界，六角头的对边尺寸需要略大于阀块上的安装沉孔直径，保证压紧面能够完全贴合沉孔台阶，避免压紧力偏移导致密封面受力不均；内螺纹的公称尺寸需要和阀块内的通油孔位置做避让设计，螺纹底孔深度要满足螺纹啮合长度要求，通常啮合长度不小于螺纹公称直径的1.2倍，保证在额定液压冲击载荷下螺纹不会出现滑牙失效；头部与螺杆过渡位置需要设计合理的卸荷槽，避免应力集中，因为阀块运行过程中会持续承受液压系统的压力脉动，过渡位置的应力集中很容易引发零件疲劳断裂。

　　从安装适配性来看，这类紧固件的六角头厚度需要匹配阀块沉孔的深度，保证锁紧后头部不会突出阀块安装平面，避免影响后续电磁阀、溢流阀等元件的平面安装；螺纹的精度等级需要适配阀块安装孔的配合公差，既不能因为间隙过大导致连接松动，也不能因为过盈量太大造成装配困难，尤其是在高压液压系统中，螺纹配合的间隙还会影响油路的密封性能，设计时需要严格控制螺纹的中径公差。在实际应用场景中，这类紧固件除了用于液压阀块的装配，还可以用于各类需要单侧锁紧的机械结构连接，比如薄壁箱体的盖板固定、工装夹具的定位件连接，不需要在结构背面预留螺母安装位，能够有效简化整体结构的设计复杂度；零件的压紧面设计有平整的接触面，装配时可以配合铜垫或者O型圈实现端面密封，在阀块的油口连接位置，这种密封结构能够承受35MPa以上的静态液压压力，满足常规工业液压系统的压力等级要求。

　　建模过程中需要重点关注六角头的棱角倒钝处理，避免装配时划伤操作人员或者损坏密封件，螺纹收尾位置的退刀槽尺寸要匹配加工工艺要求，保证实际生产时螺纹能够完整加工到有效深度，不会因为退刀槽位置不合理导致螺纹啮合长度不足；头部的内螺纹与外六角的同轴度需要控制在合理公差范围内，避免锁紧时出现偏载，导致阀块密封面局部压紧力不足，出现渗漏问题。很多刚接触液压阀块设计的工程师容易忽略这类紧固件的尺寸边界，往往按照普通螺栓的尺寸选型，导致安装时扳手卡位空间不足，或者锁紧后头部突出阀块表面，造成后续阀件安装无法贴合平面，甚至引发密封失效，在三维建模阶段就需要把紧固件的完整外形、安装后的空间占位都纳入装配干涉检查范围，核对扳手操作的空间余量，保证实际装配时的工艺可行性。
