可补偿偏角的通用万向联轴器结构设计

在各类工业传动系统的布局中，两根传动轴的轴线往往无法做到绝对同轴，安装误差、设备运行过程中的机架形变、载荷冲击带来的轴系位移，都会造成轴间存在径向、角向或是轴向的偏移，这类偏移如果直接采用刚性连接，会在轴系内部产生极大的附加载荷，轻则加剧轴承、轴封的磨损，重则出现轴段断裂、连接螺栓崩断的故障，万向联轴器正是为解决这类轴系偏移问题设计的核心传动部件。

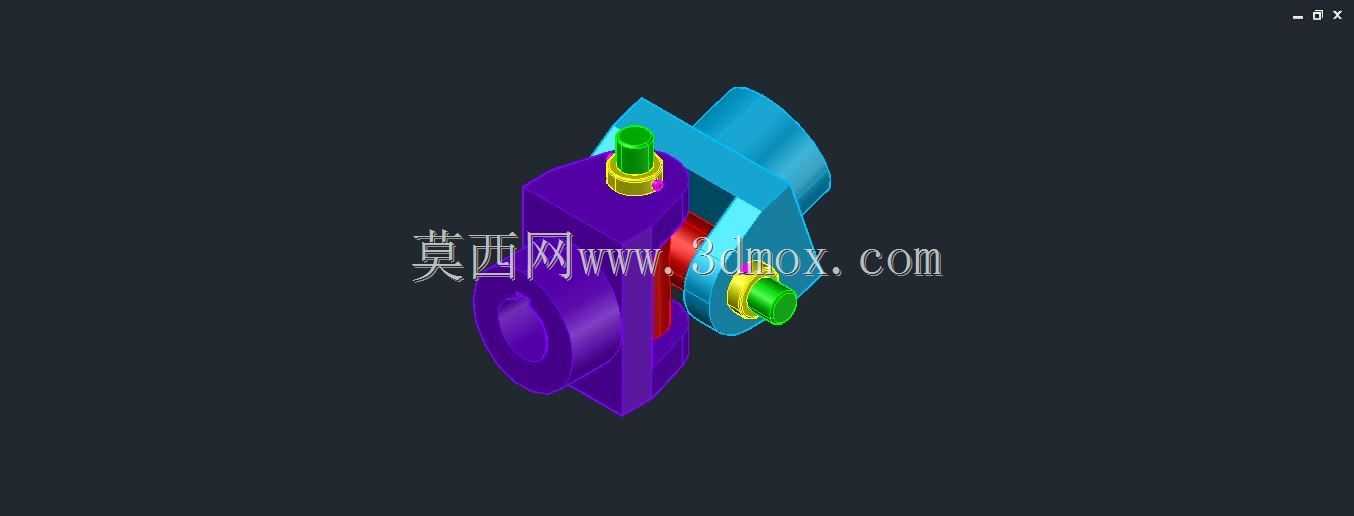

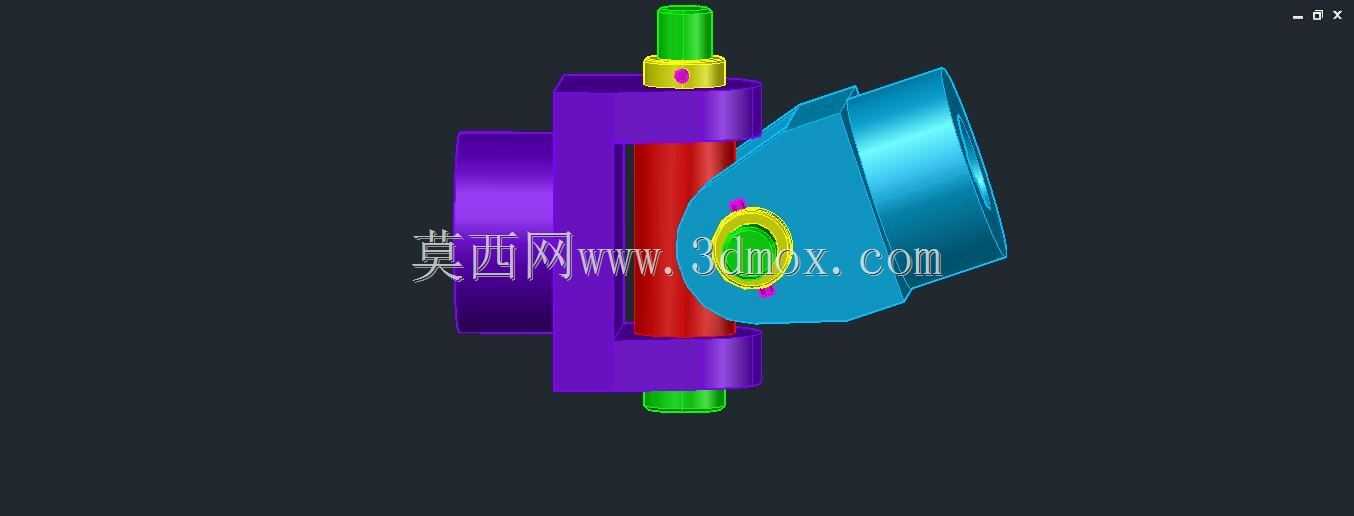

这套万向联轴器的结构设计，核心围绕大角度偏角下的平稳扭矩传递展开，区别于普通的刚性凸缘联轴器，其采用十字轴式的铰接核心结构，主动端的叉形接头与从动端的叉形接头通过十字形的铰接件实现连接，十字轴的四个轴颈分别嵌入两个叉头的轴孔内，配合耐磨衬套实现相对转动，这种结构允许两轴之间存在最大可达35°到45°的角向偏移，即便在设备运行过程中两轴的夹角出现动态变化，也能持续稳定传递扭矩，不会出现卡滞或传动中断的问题。

从实际应用场景来看，这类万向联轴器广泛覆盖了冶金设备的轧机传动、工程机械的行走机构传动、工业泵组的动力连接、输送线的辊筒传动，甚至是汽车传动轴的核心段结构，在一些安装空间受限、轴系对中难度大的设备改造场景中，这类联轴器的适配性远高于刚性联轴器，不需要反复调整机架位置来保证轴系绝对同轴，能大幅降低现场安装的调试难度，缩短设备装配的周期。

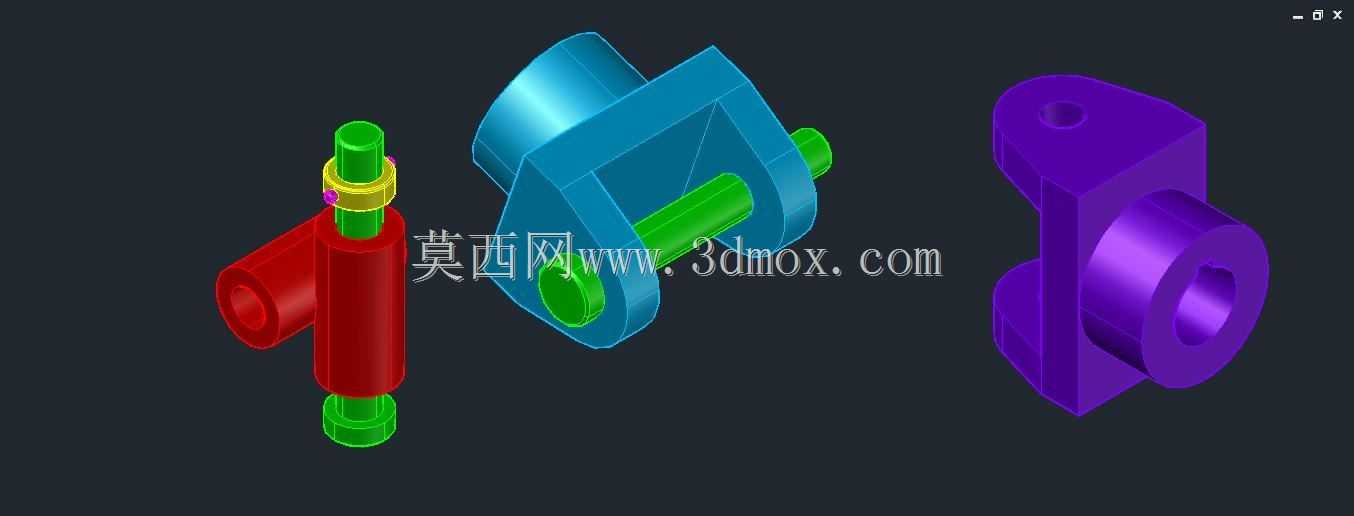

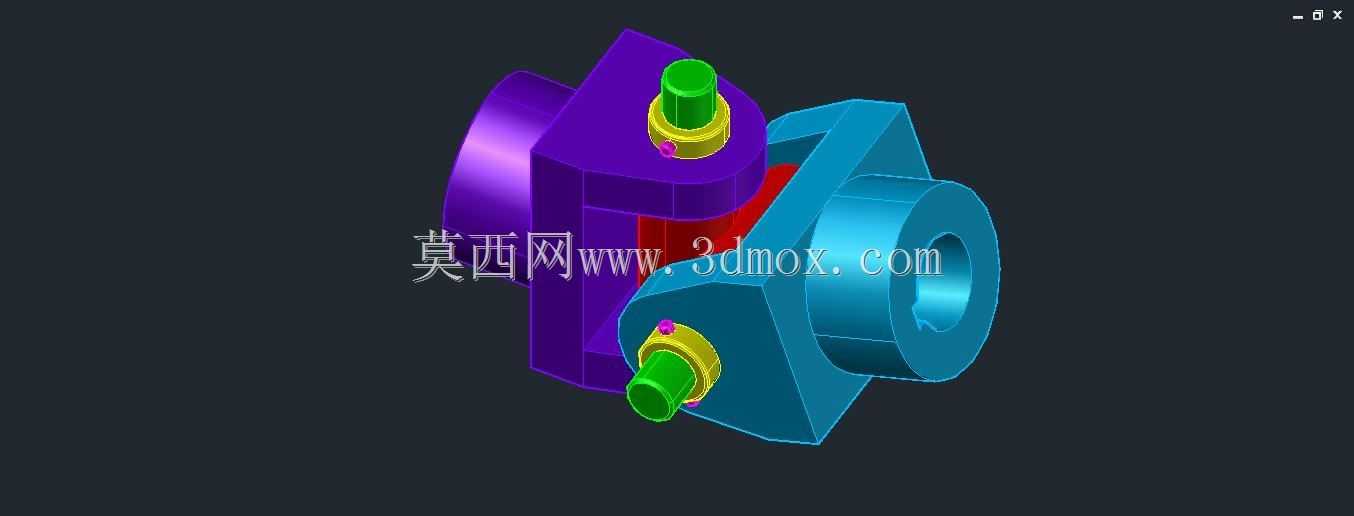

在结构设计的细节上，这套模型的叉形接头采用了分叉式的对称结构，每个叉头的两个支臂做了等强度的圆弧过渡，避免应力集中在叉头根部，十字轴的轴颈位置预留了润滑脂的加注通道，可在装配后定期补充润滑，降低铰接位置的摩擦磨损，延长部件的使用寿命；连接法兰端的螺栓孔采用了跨中分布的设计，能保证连接时螺栓受力均匀，传递大扭矩时不会出现单个螺栓过载的情况。

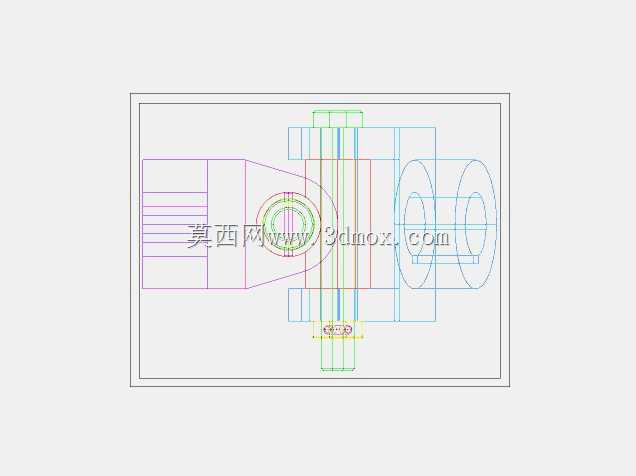

关于安装边界与尺寸适配，这套联轴器的法兰连接端采用了标准的圆形法兰接口，法兰端面的止口尺寸匹配常规的轴端连接标准，安装时只需要将两端法兰分别与主动轴、从动轴的轴端法兰对齐，穿入连接螺栓并按对角顺序拧紧即可，不需要额外加工定制连接接口；联轴器的整体径向尺寸控制在合理范围内，不会占用过多的径向安装空间，即便在布局紧凑的传动箱内部也能完成安装，轴向尺寸预留了一定的伸缩余量，可补偿轴系运行中产生的少量轴向窜动，避免轴系热胀冷缩带来的附加轴向力。

在传动特性上，单个万向联轴器在存在角向偏移时，从动轴的转速会存在周期性的波动，偏移角度越大波动幅度越明显，因此在长距离传动或是对转速平稳性要求较高的场景中，通常会成对使用这类万向联轴器，通过中间轴连接两个万向节，保证主动端与从动端的转速同步，这套模型的接口尺寸也完全适配成对安装的搭配需求，可直接与同规格的万向联轴器配合组成双万向节传动结构，满足高精度传动的使用需求。

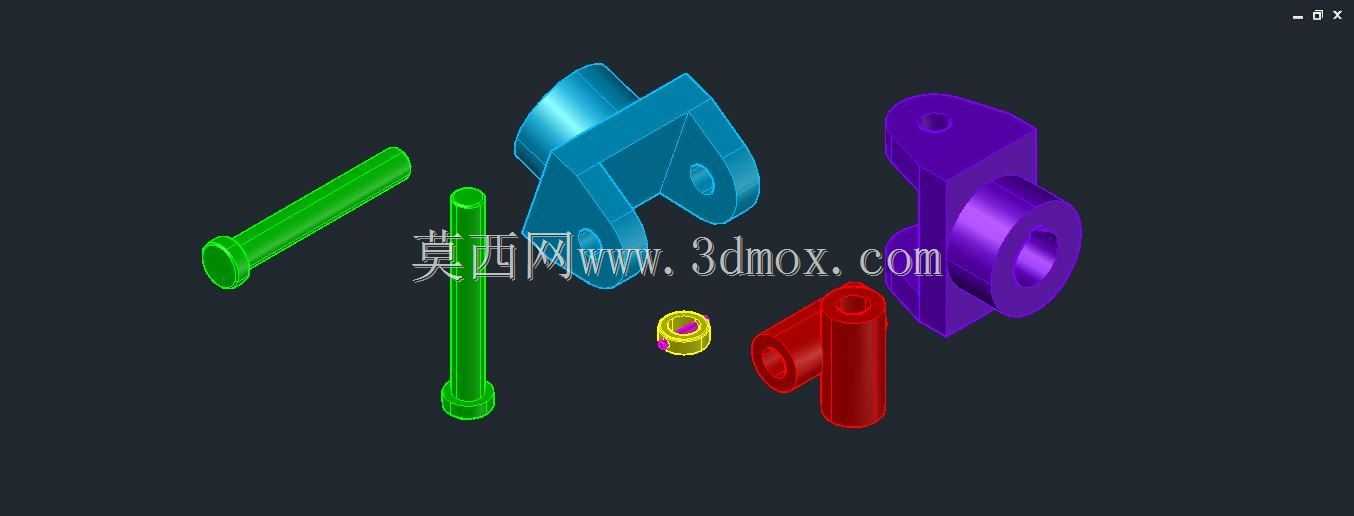

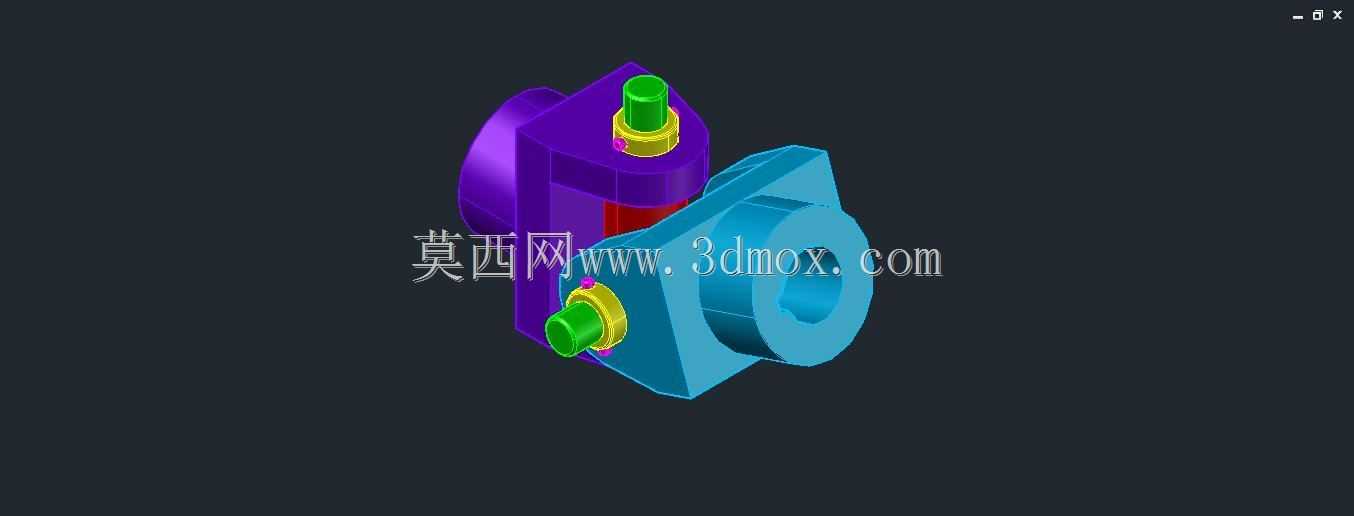

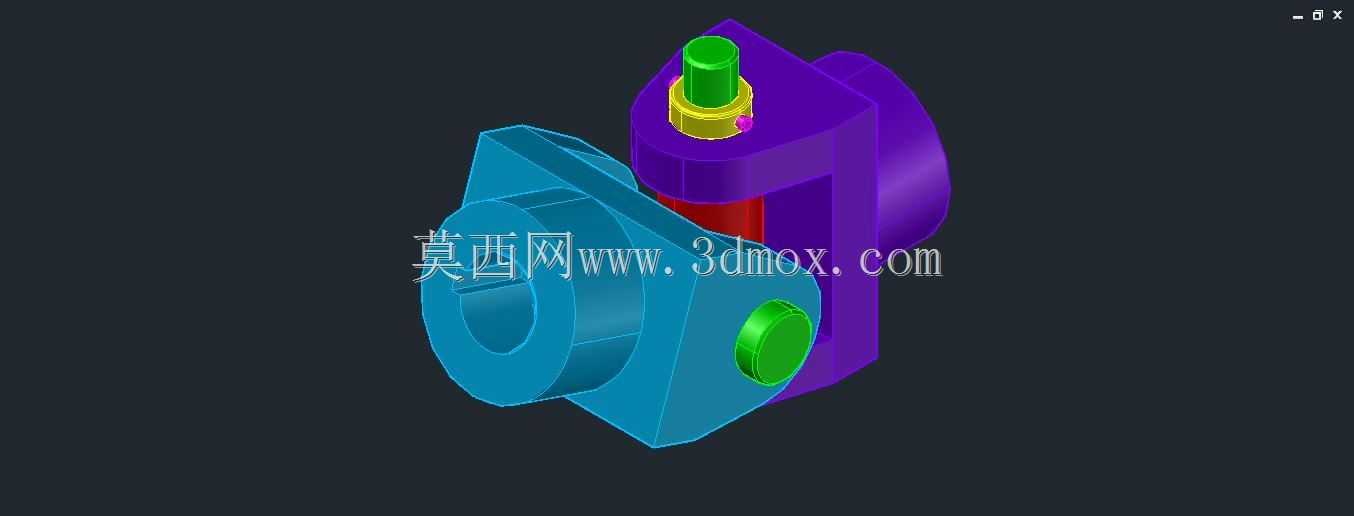

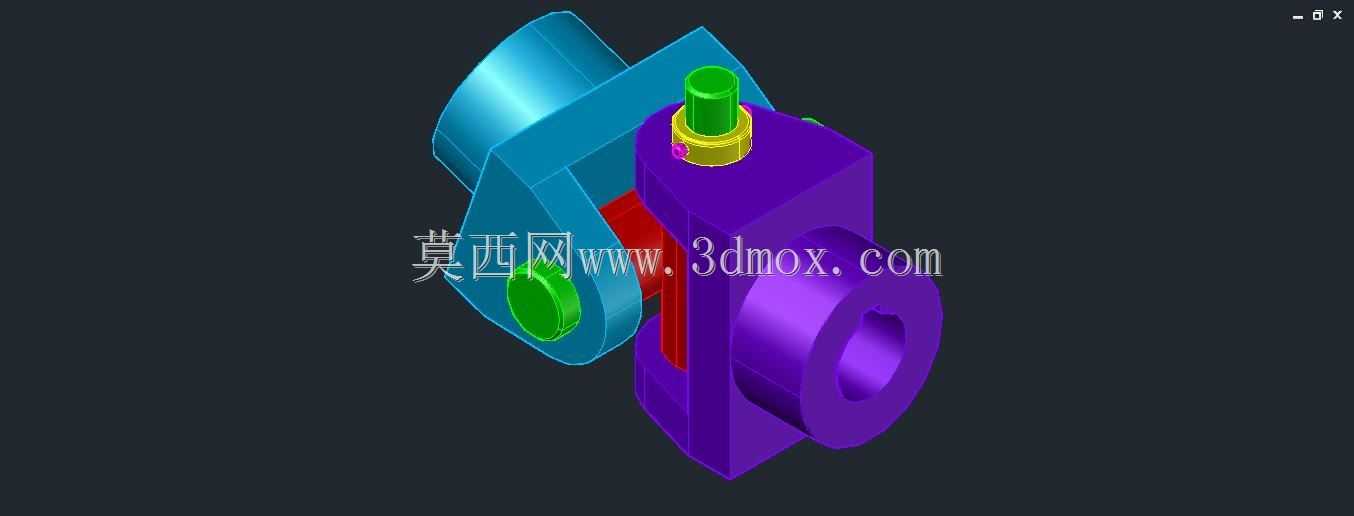

从建模的细节来看，整个结构的装配关系完全还原实际加工装配的逻辑，十字轴与衬套的配合间隙、叉头与十字轴的转动行程、法兰螺栓的装配位置都做了精准的还原，可直接用于传动系统的装配干涉检查、运动仿真验证，也能作为选型时的尺寸参考，帮助设计人员快速确认联轴器与周边部件的空间位置关系，避免设计阶段出现空间干涉的问题。
