铰接式管路连接转向接头结构设计

这类铰接式转向接头主要应用在液压管路、气动传输管路的布设场景中，当管路需要在有限安装空间内完成角度转向、同时要规避相邻部件运动干涉时，这类接头可以替代多段硬管弯折的方案，减少管路焊点与接头数量，降低管路泄漏风险。在工程机械的液压执行机构周边、自动化设备的气动走线区域、机床的润滑管路排布中，这类接头的使用频率很高，尤其是在部件存在小幅相对摆动的连接位置，铰接结构可以允许连接端存在一定角度的转动余量，避免管路长期受交变弯折应力出现疲劳破损。

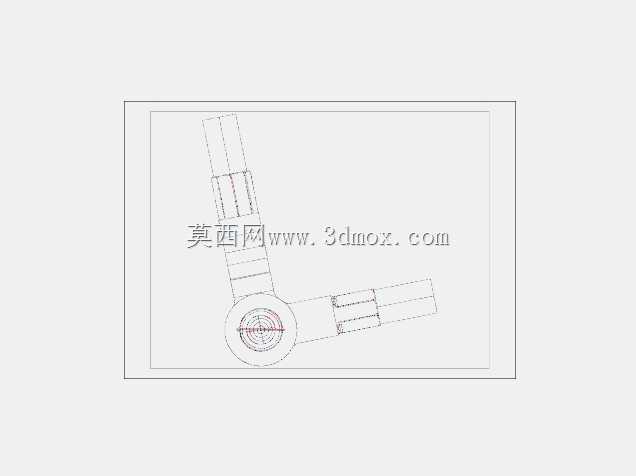

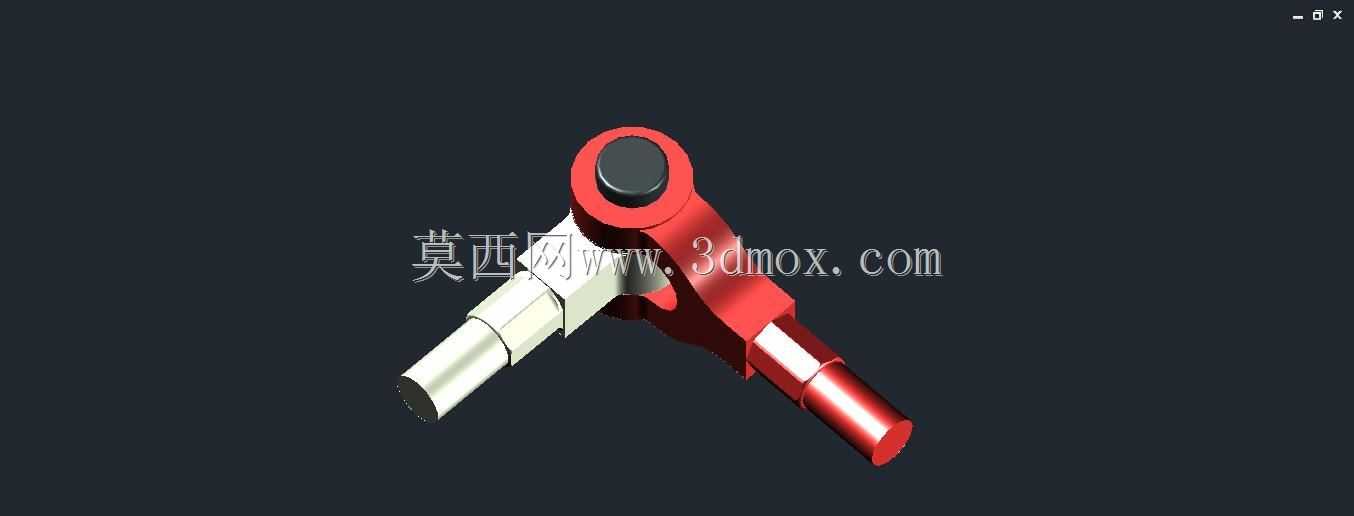

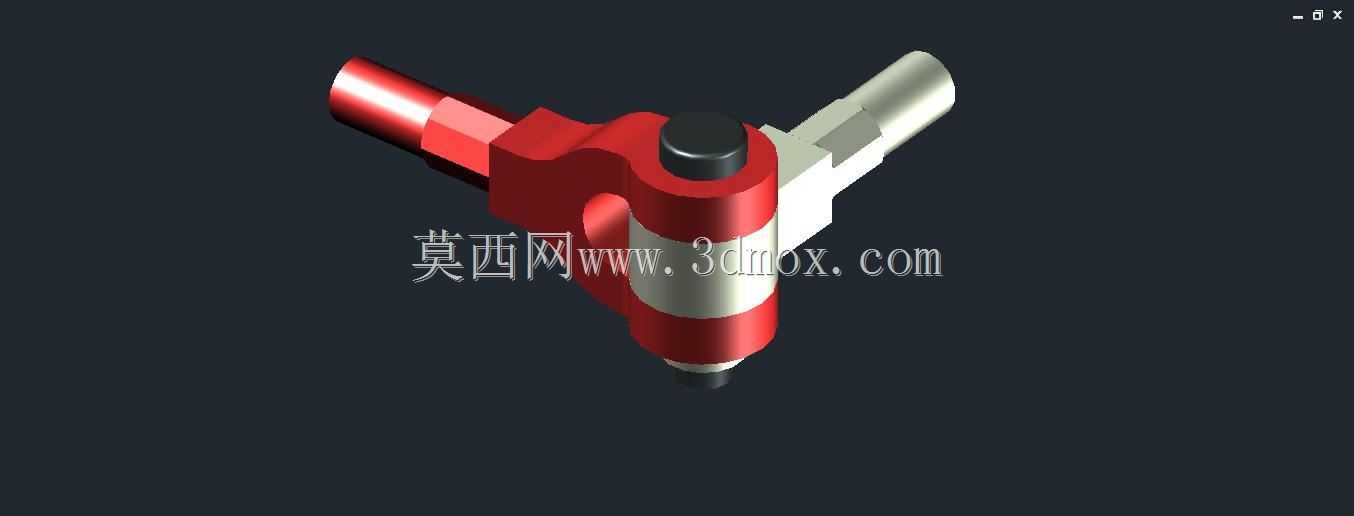

从结构设计逻辑来看，接头主体采用十字交叉的通腔结构，两个正交方向的连接端分别对应不同的管路对接需求，其中一端设计为插接式硬管对接结构，配合密封圈安装槽可以实现与硬管的密封连接，另一端设置铰接销轴结构，通过销轴的压紧实现铰接端的转动限位与密封，销轴端部的压帽结构可以调整铰接阻尼，既保证转动过程中不会出现松旷，也能避免阻尼过大导致管路转向时卡滞。主体的加强筋结构设置在两个通腔的交汇拐角处，因为这个位置是流体压力冲击的应力集中区域，加厚的过渡圆角可以分散介质压力带来的结构应力，避免长期承压出现腔体开裂。

在安装边界的考量上，这类接头的外接端直径匹配常规通径的管路规格，铰接端的转动角度范围覆盖正负30度的摆动区间，安装时需要预留出铰接端转动的避让空间，不能将接头主体紧贴设备安装面固定，要给转动端留出至少两倍壁厚的活动间隙，避免转动过程中接头外壁与安装面发生摩擦磨损。对接管路时，硬管插入端的插入深度要匹配接头内腔的限位台阶，不能过顶抵死铰接腔的转动空间，也不能插入过浅导致密封面配合不足出现泄漏。铰接销轴的锁紧力矩要控制在合理区间，力矩过大会压坏内部密封件导致内泄，力矩过小则会在介质压力冲击下出现销轴松脱，造成管路脱落泄漏。

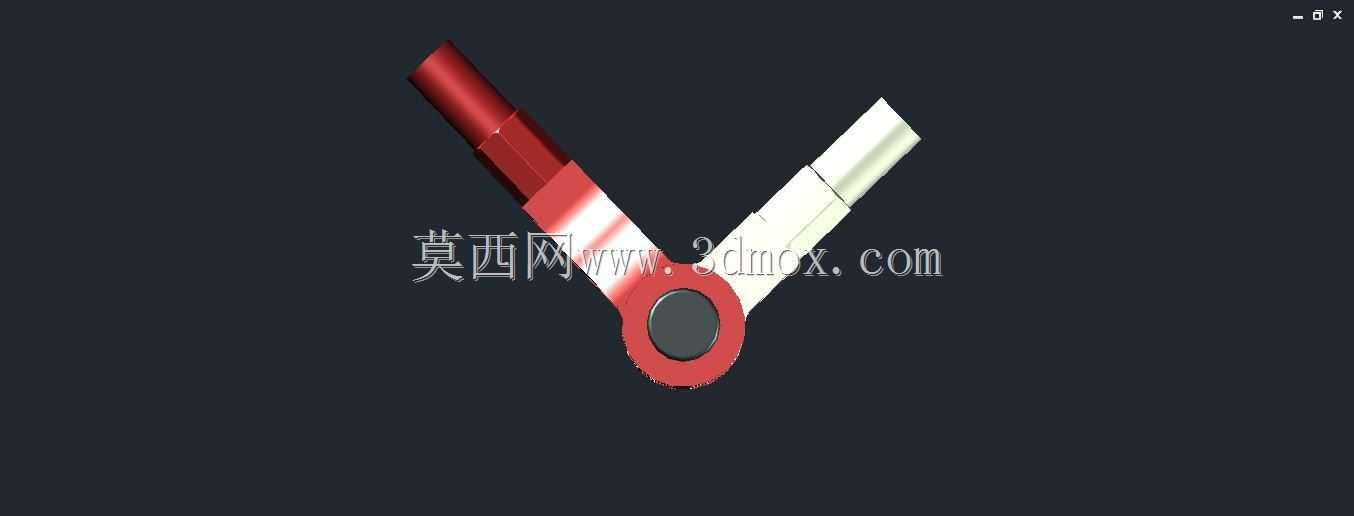

从实际使用的工况适配来看，这类接头可以适配常规矿物液压油、压缩空气等常见工业传输介质，腔体内部的流道做了圆弧过渡处理，减少介质在拐角处的流阻损失，避免介质长期冲刷拐角位置造成局部气蚀。接头外部的棱角都做了倒角处理，安装过程中不会划伤操作人员的防护手套，也不会刮破相邻的软管保护层。在做三维建模时，需要重点验证铰接转动过程中两个连接端的运动包络，确认在最大转动角度下，接头自身结构不会出现干涉，同时也要匹配对接管路的最小弯曲半径，避免管路对接后出现过度弯折影响通流能力。
