带安装底座的双L板滚轮支撑结构

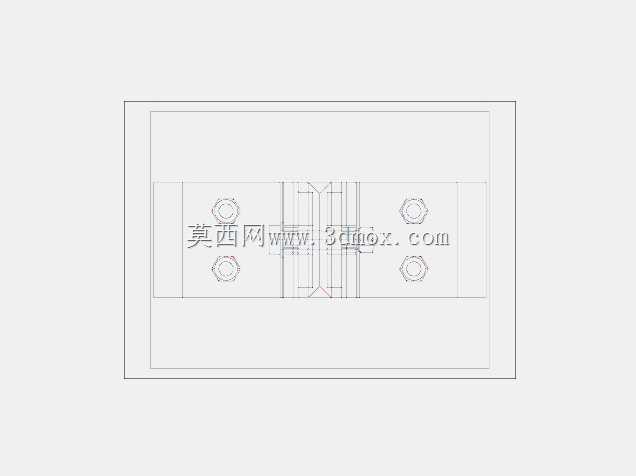

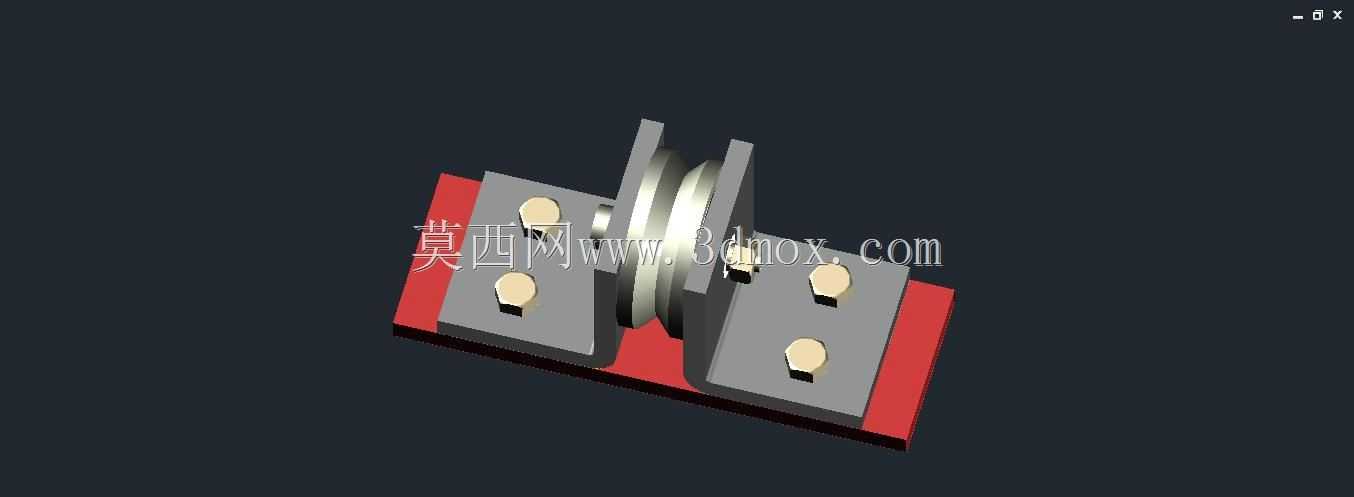

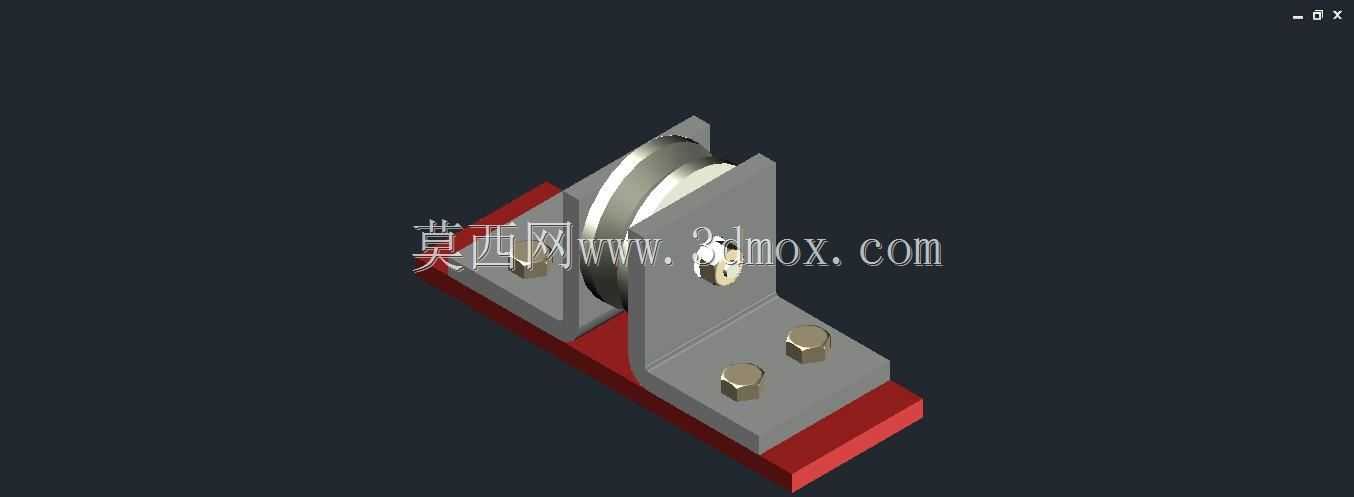

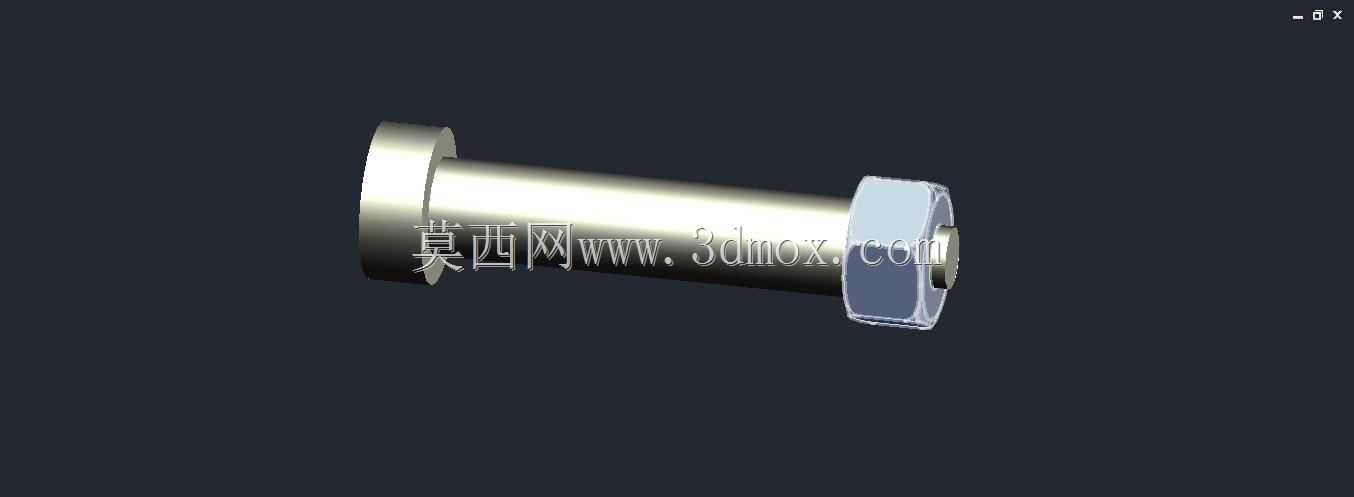

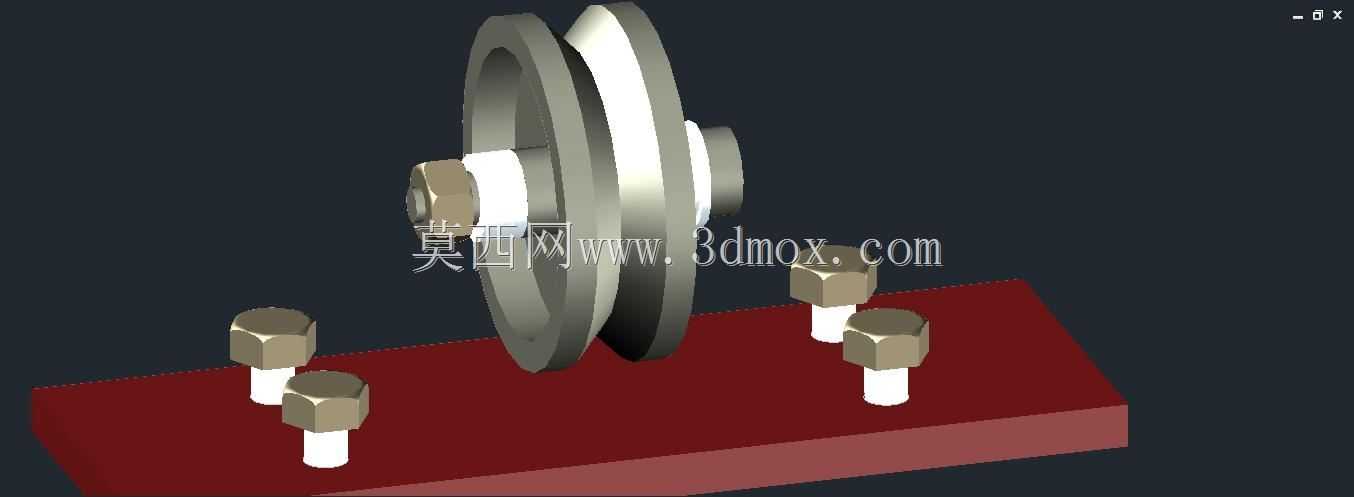

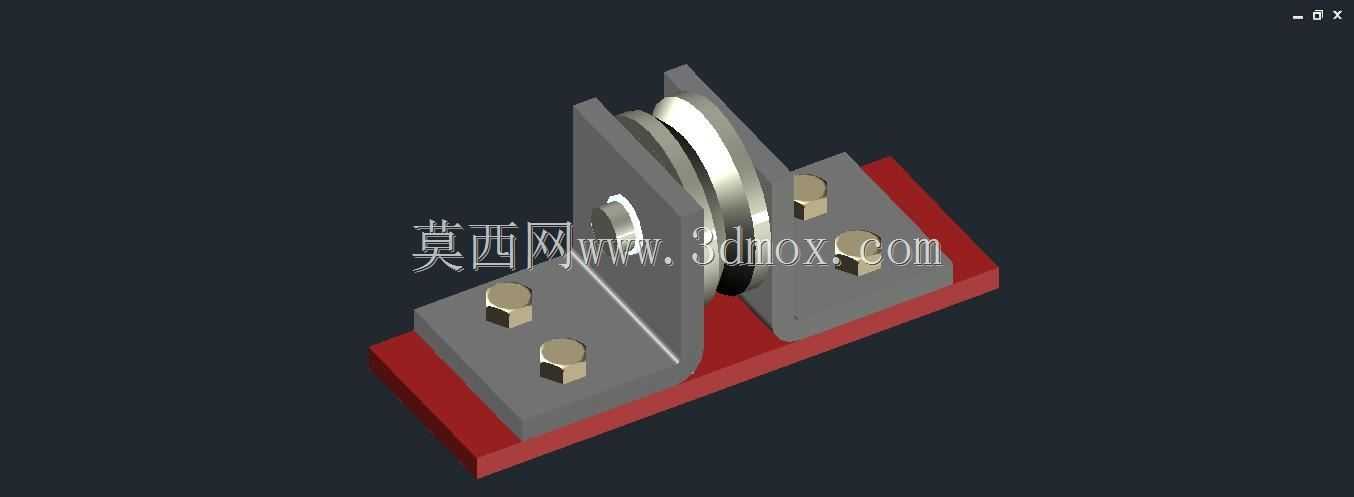

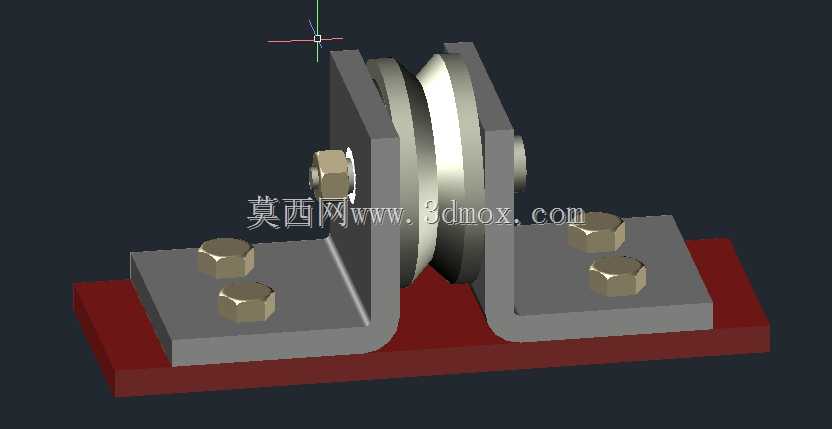

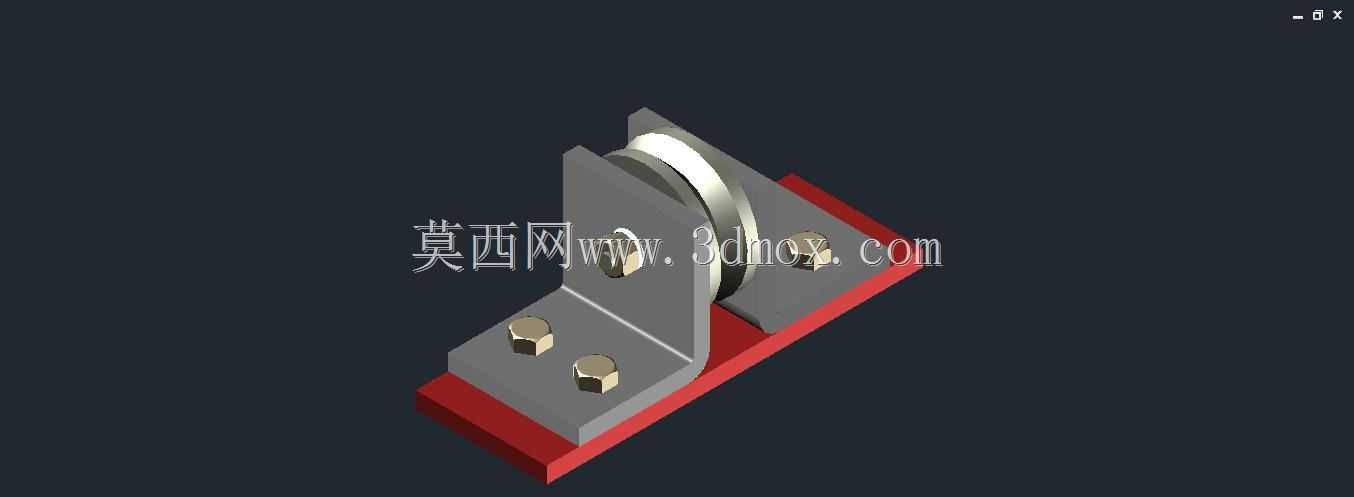

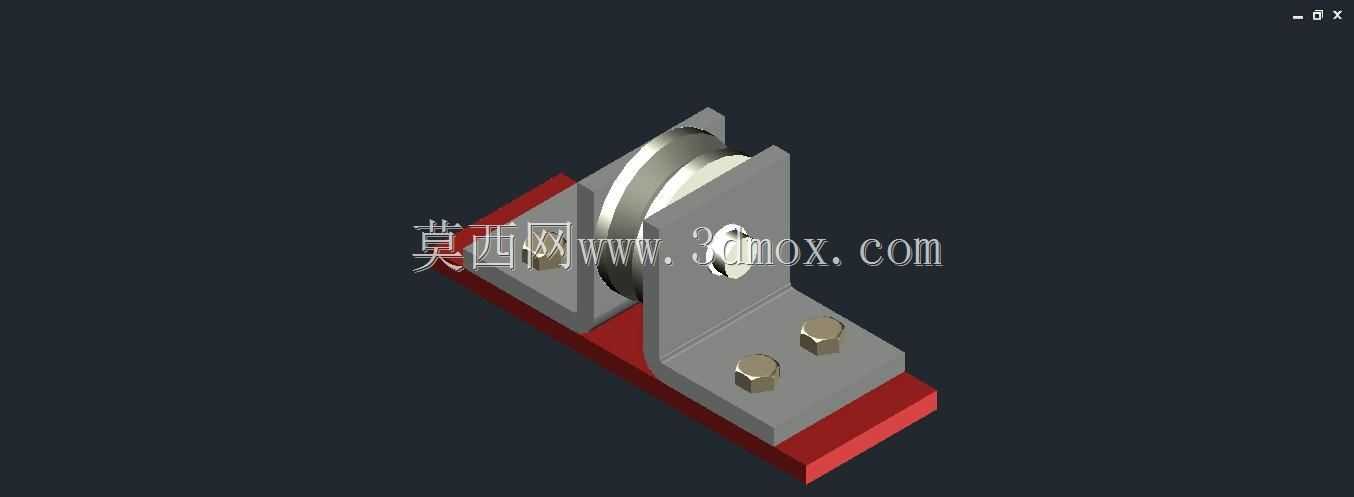

这类滚轮支撑结构常被用在轻型输送线侧边导向、小型移动设备的行走限位、工装夹具的滑移导向场景中，核心作用是为轮体提供稳定的回转支撑，同时通过底部安装板实现与主机架的可靠固定，避免轮体运行中出现偏摆、窜动问题。从结构组成来看，整套支撑由左右对称的L型安装立板、中部槽型滚轮、轮轴、锁紧螺母、底部安装基板以及配套的紧固螺栓构成，两个L型立板分别从滚轮两侧夹持轮轴，轮轴与立板安装孔采用间隙配合，保证滚轮可绕轴顺畅回转，轮轴端部通过六角螺母锁紧防松，避免运行过程中轴体从立板孔中脱出。设计时首先要匹配滚轮的承载能力，根据实际工况下的径向载荷确定轮轴的直径，同时核算L型立板的折弯处强度，避免受侧向力时立板出现折弯变形；两个立板的安装孔同轴度需要严格控制，否则会导致滚轮转动卡滞，加快轮体与轴的磨损。底部的红色安装基板作为整套结构的安装基准，板上预留的螺栓过孔位置与L型立板底部的安装孔一一对应，通过四个六角螺栓将两个L型立板压紧固定在基板上，这种分体式设计相比整体焊接式支撑，更便于后期滚轮磨损后的更换维护，不需要整体拆卸基座，只需要松开轮轴端部螺母即可取出滚轮更换。安装边界方面，整套结构的总宽度由两个L型立板的外侧间距决定，总高度为基板底面到滚轮顶端的垂直距离，安装时需要保证基板与主机架的安装面完全贴合，螺栓紧固时采用对角拧紧的方式，避免立板安装出现倾斜导致滚轮轮面与配合轨道接触不均。滚轮采用中间带凹槽的型面设计，可适配圆形导轨或者凸缘轨道，运行时凹槽能卡合轨道避免脱轨，相比平轮的导向性更好，适合对行走直线度有一定要求的轻型移动工况。在实际选型应用时，需要注意轮槽的宽度尺寸要匹配所用轨道的直径或者厚度，预留合理的配合间隙，避免间隙过小出现卡滞，间隙过大导致运行晃动；同时轮轴的材质需要根据载荷选择，轻载场景下可采用45号钢调质处理，重载场景则需要选用合金钢并做表面淬火处理，提升轴的耐磨性能与抗剪切能力。立板与基板的材质通常选用Q235结构钢，表面做发黑或者喷塑处理提升防锈能力，紧固件采用标准8.8级六角螺栓与螺母，保证连接强度满足工况要求。
