星型五缸雷达动力传动机构设计

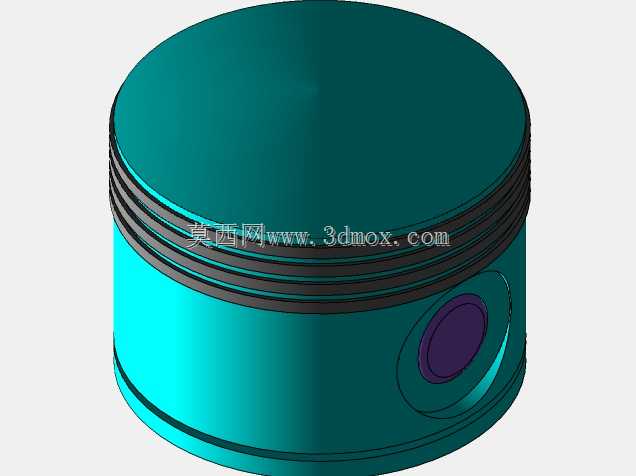

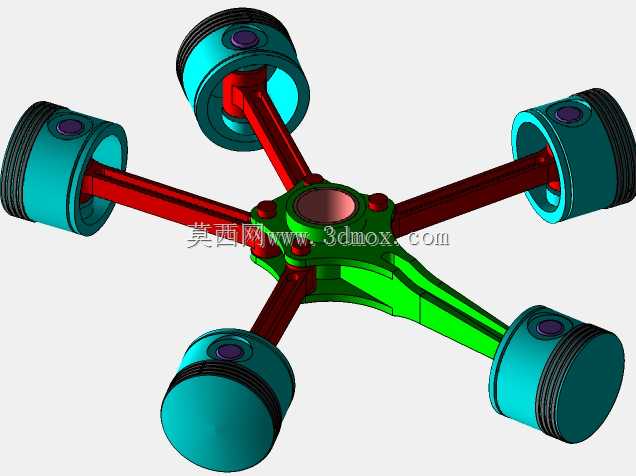

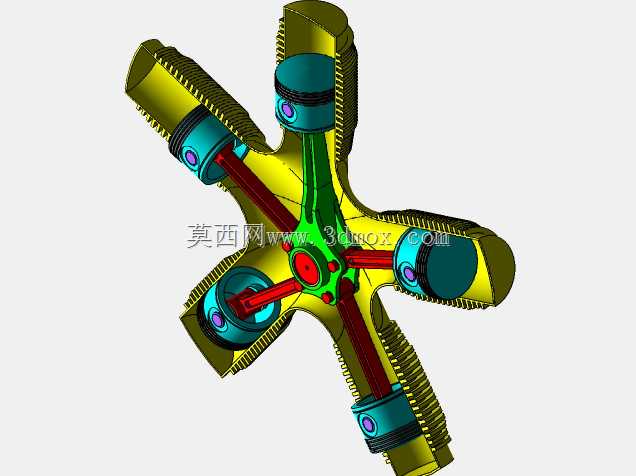

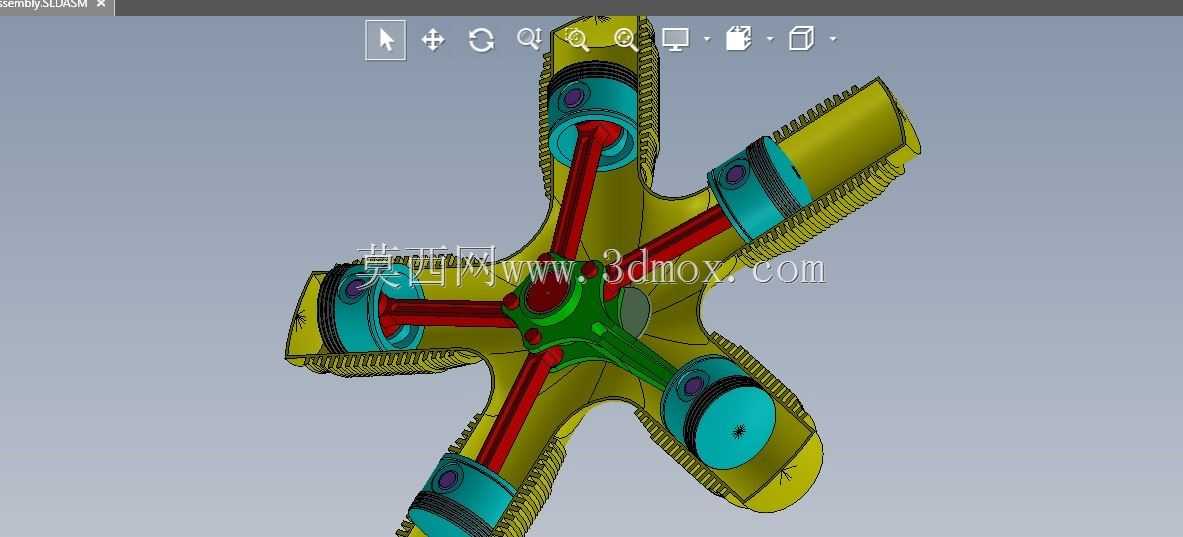

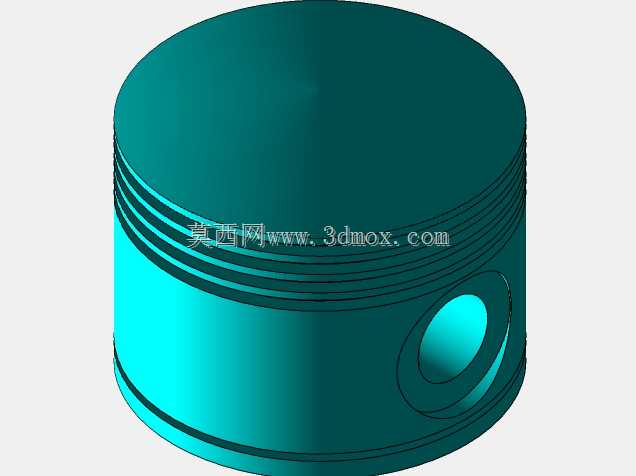

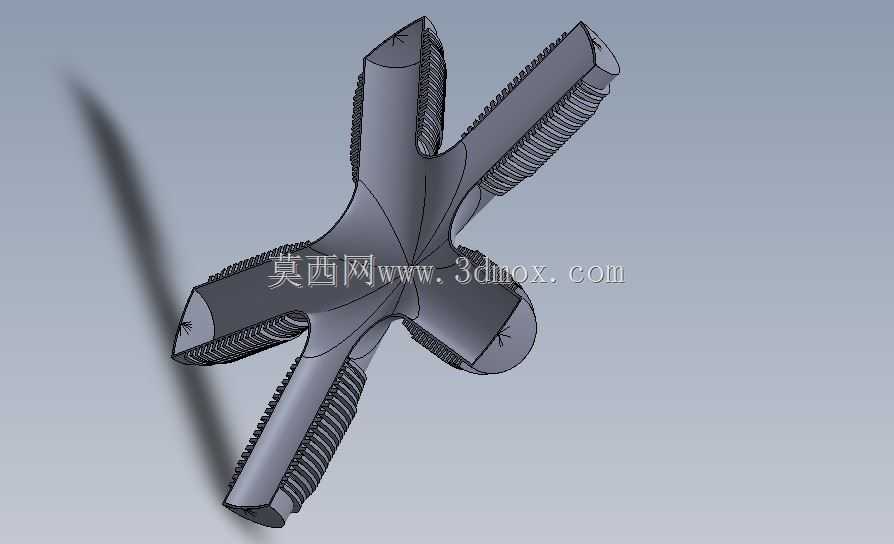

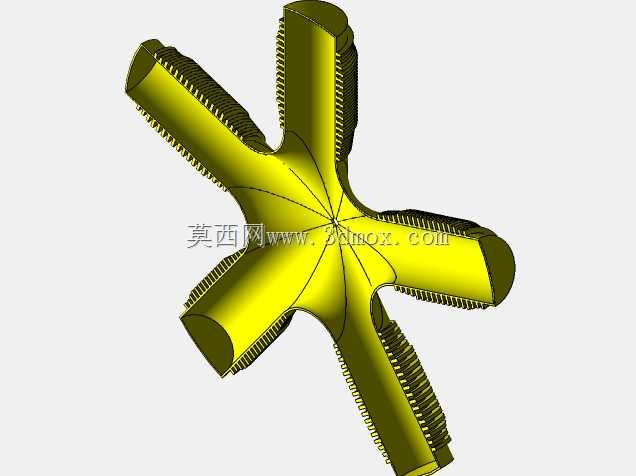

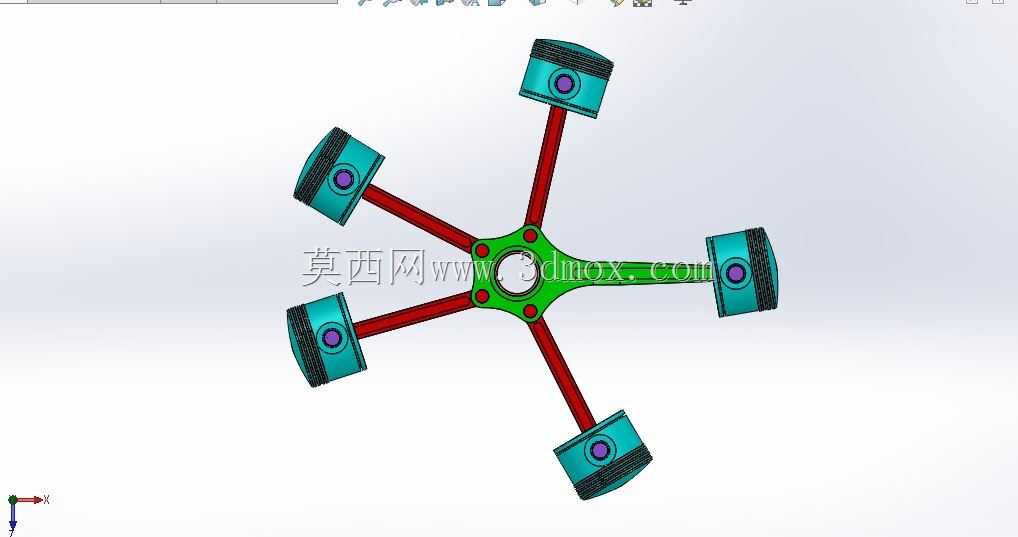

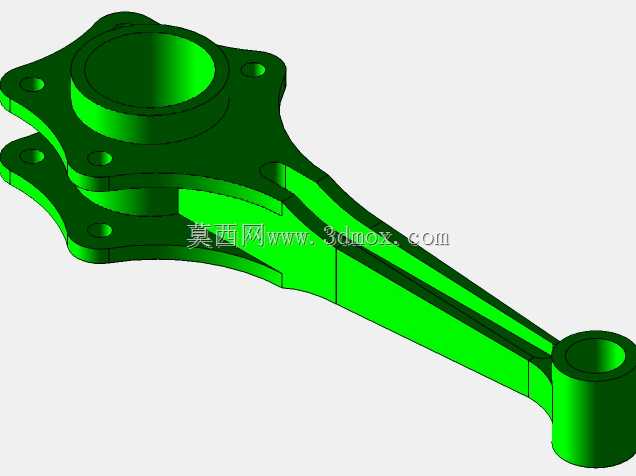

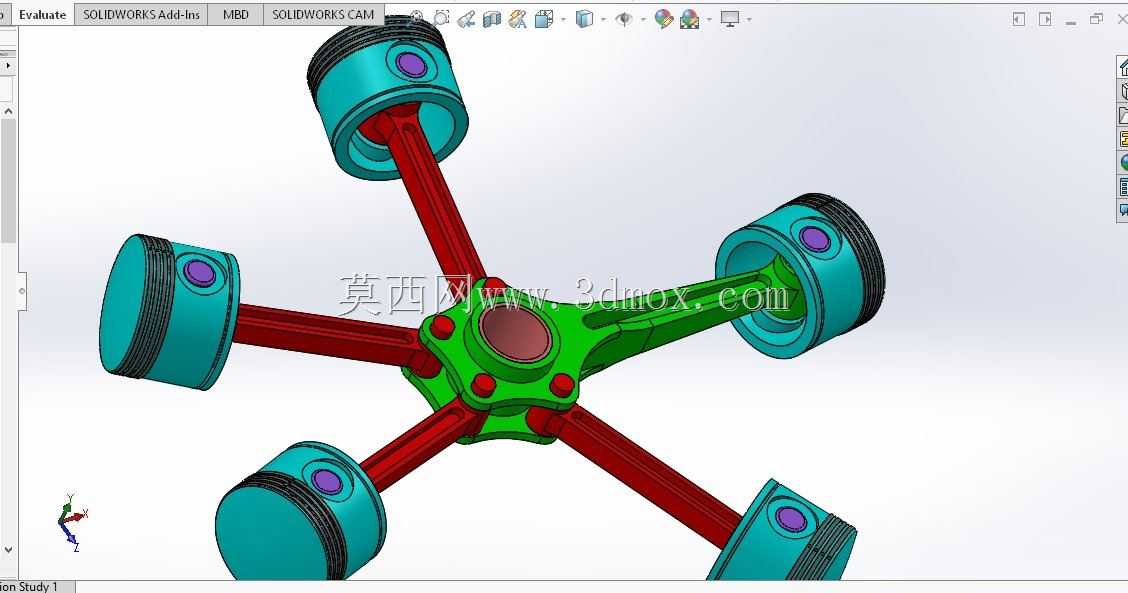

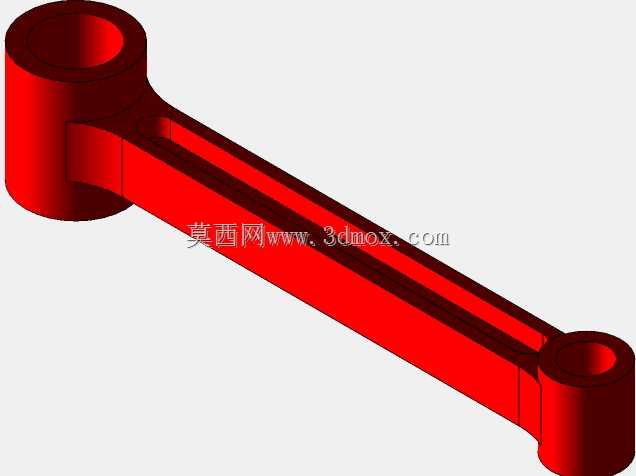

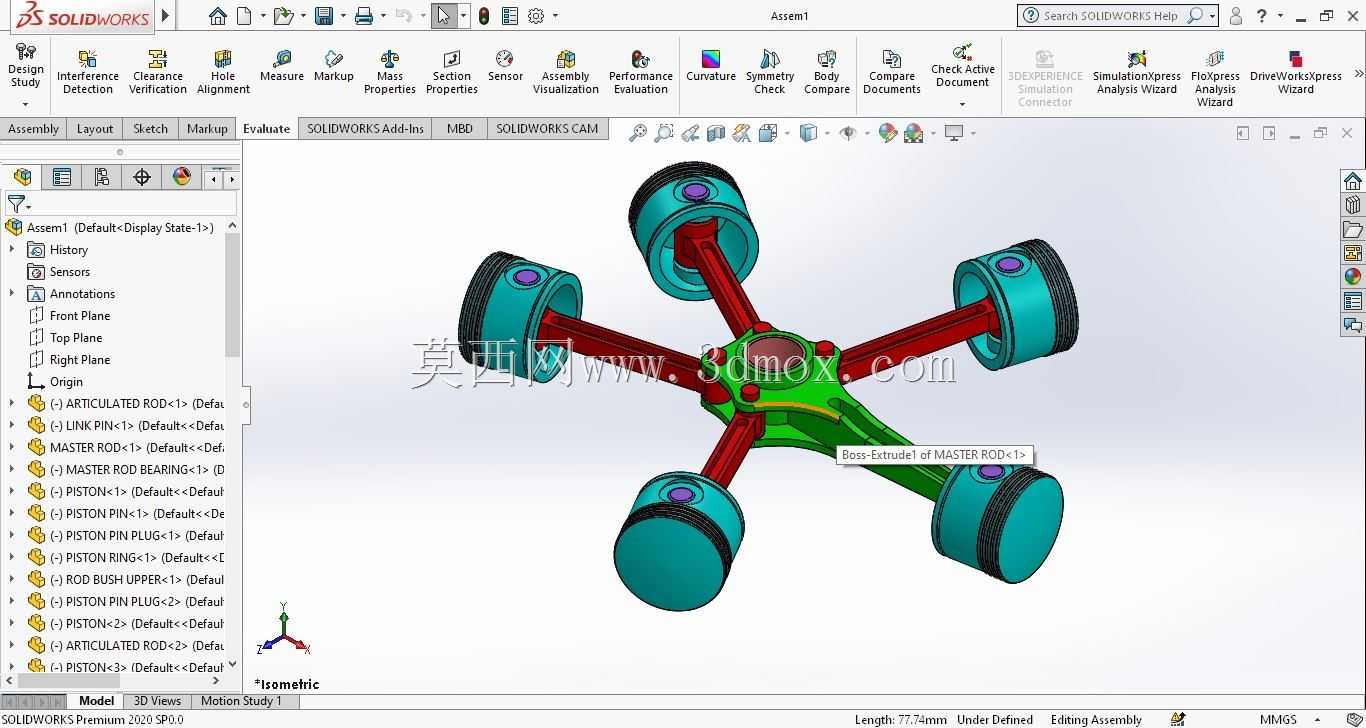

该星型五缸动力结构主要面向小型地面雷达站的动力驱动场景，适配需要稳定持续动力输出的雷达旋转扫描机构，可在野外无外接电网的作业环境下，为雷达天线的方位旋转、俯仰调节提供可靠的动力来源，同时也可作为小型应急发电机组、轻型通航辅助动力装置的核心动力单元使用。整套机构采用五缸径向星型布局，五个气缸以中心曲轴轴座为圆心呈等角度放射状排布，相比直列、V型动力布局，该结构拥有更紧凑的轴向尺寸，可大幅缩减动力单元的安装占用空间，适配雷达设备舱有限的安装边界，同时径向对称的受力结构可抵消大部分活塞往复运动产生的惯性振动，降低动力运行时的抖动对雷达信号接收精度的干扰。设计过程中优先考虑动力输出的平顺性与运行可靠性，每一组活塞组件都通过独立的连杆与中心曲轴座连接，活塞与缸体的配合间隙预留了高温工况下的热膨胀余量，可适应野外-20℃到45℃的宽温域作业环境，中心传动座采用加强筋结构强化受力强度，可承受五个气缸交替做功带来的交变冲击载荷，避免长期运行后出现结构形变。整套机构的安装基准以中心曲轴座的底面为定位面，五个气缸的外端面处于同一圆周面上，安装时可通过中心座的定位孔与雷达设备的安装支架快速对位，不需要额外设计复杂的转接固定结构，连杆与活塞、中心座的连接部位采用标准化的销轴配合结构，日常维护时可快速拆解更换磨损部件，不需要对整套动力单元进行整体拆卸。做功过程中五个气缸按固定点火顺序交替推动连杆带动中心曲轴旋转，可输出更连续稳定的扭矩，避免单缸或双缸结构动力输出脉冲过大导致的雷达旋转卡顿问题，缸体外侧预留的散热鳍片结构可在运行时通过自然气流带走热量，不需要额外加装复杂的水冷管路，进一步降低整套动力系统的重量与维护难度，适配野外雷达站点快速部署、低维护成本的使用需求。
