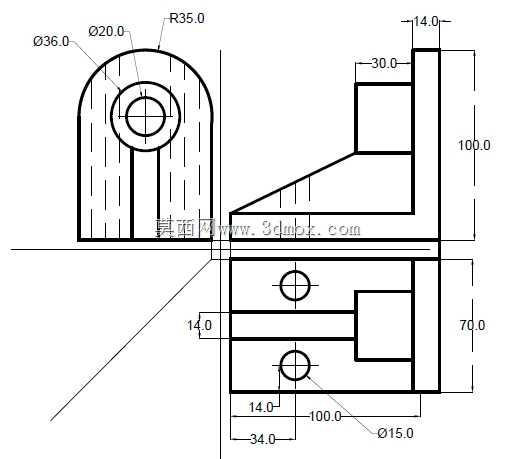

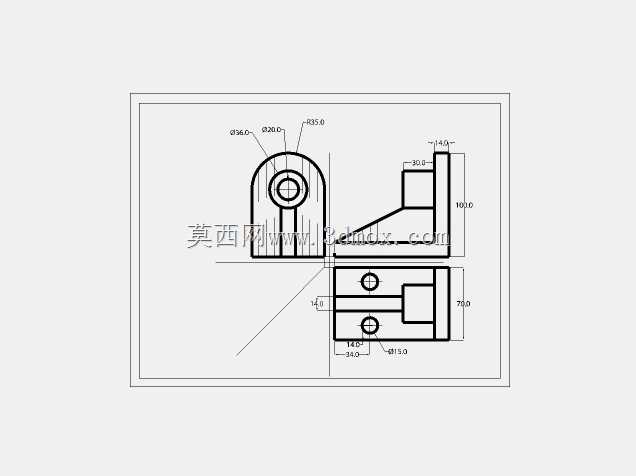

这款阀块连接支座主要应用在工业流体控制管路系统中,作为阀块与安装基面之间的过渡承载构件,承担阀块的重量承载、管路振动缓冲以及安装位置校准的作用,常见于液压站阀组集成、工艺管线阀组固定、小型仪表阀组安装等场景,能够在有限的安装空间内完成阀块的侧向或垂直面固定,避免阀块直接与基面接触带来的应力集中问题。从结构设计来看,整体采用L型弯折的承载布局,竖直段顶部设计为R35的半圆弧端头,端头中心设置同轴的大小通孔,外侧直径36的凸台结构与内侧直径20的贯穿孔配合,既可以作为销轴铰接的连接位,也能穿装固定螺栓完成上端的铰接固定,适配需要小角度摆动补偿的管路安装需求,抵消管路热胀冷缩带来的位移应力。
水平段与竖直段之间设置三角形加强筋结构,筋板沿两臂的夹角方向布置,大幅提升拐角处的抗弯强度,避免阀块安装后长期受载出现拐角开裂变形的问题。水平段上设置两个直径15的安装通孔,孔位距离侧边14的定位尺寸,能够匹配标准规格的安装螺栓,两个孔沿水平段长度方向排布,保证安装后的受力均匀性,不会出现单侧翘起的问题。从尺寸边界来看,整个支座竖直方向总高度为100,其中竖直段的板厚为14,水平段总长度方向尺寸为100,水平段的总高度为70,板厚同样为14,安装时需要预留的最小安装空间为长100、宽(垂直于视图方向)适配阀块安装宽度、高100的立方体空间,上端圆弧端头的中心距离竖直段背面的尺寸为30,安装时需要注意上端铰接位与周边管路的干涉距离,避免销轴安装后与相邻管路发生碰撞。
设计过程中特意将两个安装孔设置在水平段的中心线上,保证螺栓锁紧后受力沿构件中心传递,不会产生附加的倾覆力矩,同时竖直段与水平段的连接位置做了等强度的壁厚设计,所有板件厚度统一为14,既减少了加工时的材料规格种类,也能保证整体结构的刚度均匀,不会出现局部刚度过大或过弱的问题。上端的圆弧端头设计相比直角端头,能够减少应力集中系数,在承受铰接拉力的时候,圆弧过渡的位置不会出现直角处的应力突变,提升构件的疲劳寿命,适配长期受振动载荷的管路安装场景。
在实际选型使用时,需要注意上端直径20的贯穿孔与铰接销轴的配合公差,通常选用间隙配合保证铰接转动的灵活性,而水平段的两个直径15的安装孔则可以根据安装基面的螺栓规格选择适配的螺栓穿装,安装时需要保证支座的竖直段与阀块的安装面完全贴合,避免出现间隙导致的受力不均。加强筋的厚度与主板厚度保持一致,焊接或一体成型时能够保证连接处的熔合质量,不会出现筋板连接处的强度缺陷,整个构件的外形没有多余的突出结构,所有边角除了圆弧端头外都采用直角过渡,方便加工时的铣削或切割成型,降低加工难度。
